본체는 탱크 밖에 두고
액체질소 온도를 읽는 시스템

MadgeTech LNDS 액체질소 데이터 로깅 시스템

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech LNDS는 TCTemp2000 LCD 로거와 E형 열전대 프로브, 9 V AC 어댑터를 한 세트로 묶은 액체질소 데이터 로깅 시스템(LN2 탱크 온도 로거)으로, 프로브만 극저온 구간에 넣고 본체는 탱크 밖에 두어 -200 ~ +260 °C를 기록합니다.

본체는 -20 ~ +60 °C 환경에 두므로 탱크 안에 들어가는 부품은 프로브뿐이며, 채널당 131,071개를 저장해 장기간 이력이 남습니다. AC 어댑터로 상시 가동하고 전원이 끊겨도 배터리 백업과 비휘발성 메모리가 기록을 지킵니다. 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

-200 ~ +260 °C

E형 열전대 프로브 범위

±1.0 °C

프로브 -200 ~ 0 °C 정확도

131,071개

채널당 저장 개수

AC + 배터리

어댑터 상시 가동, 백업 전원

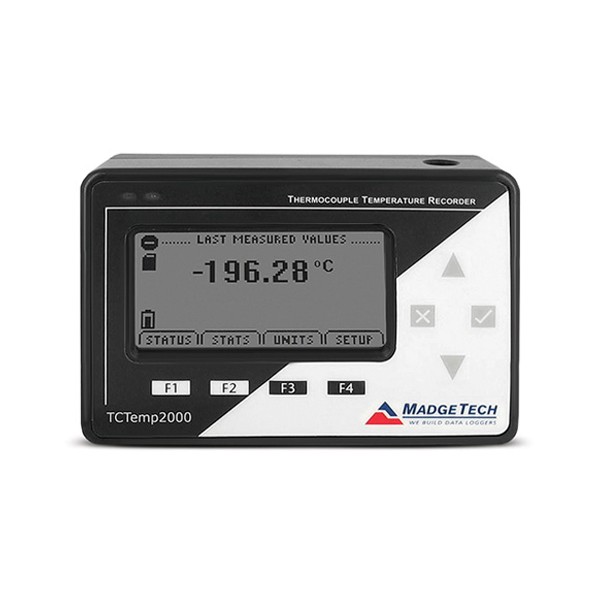

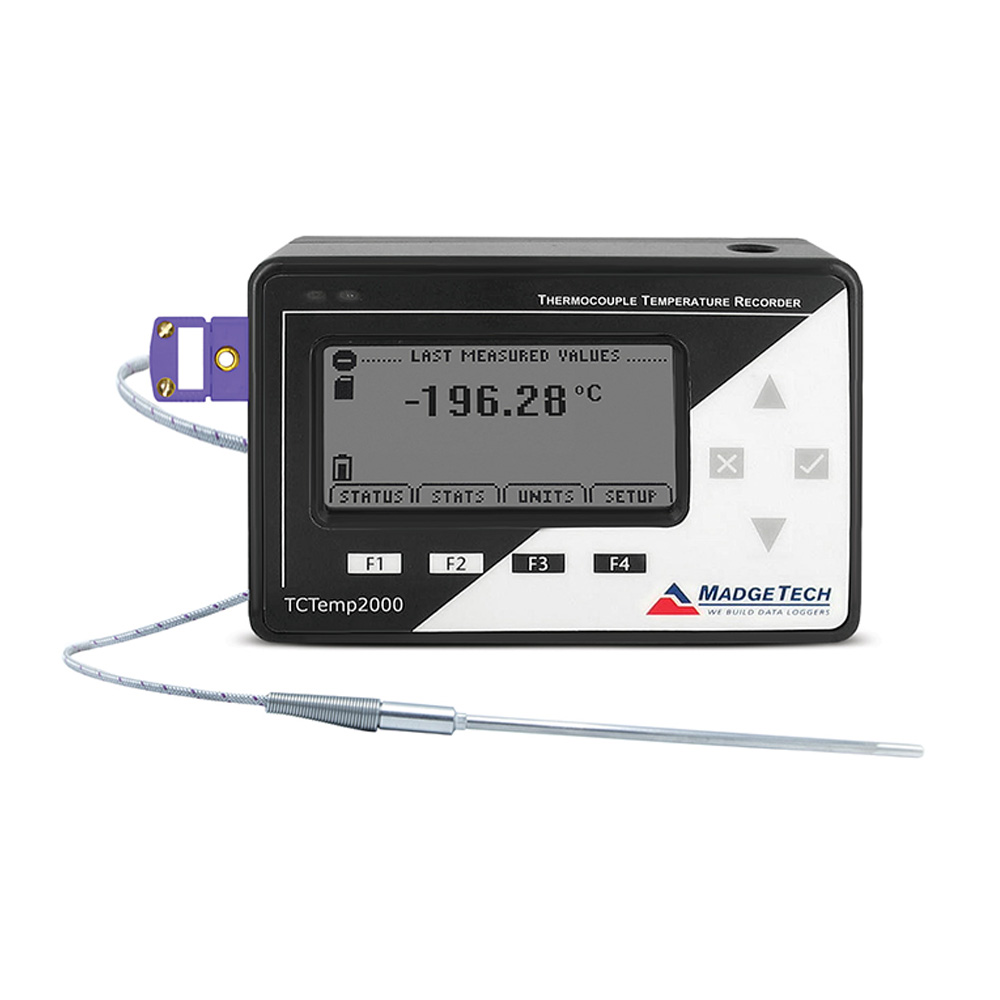

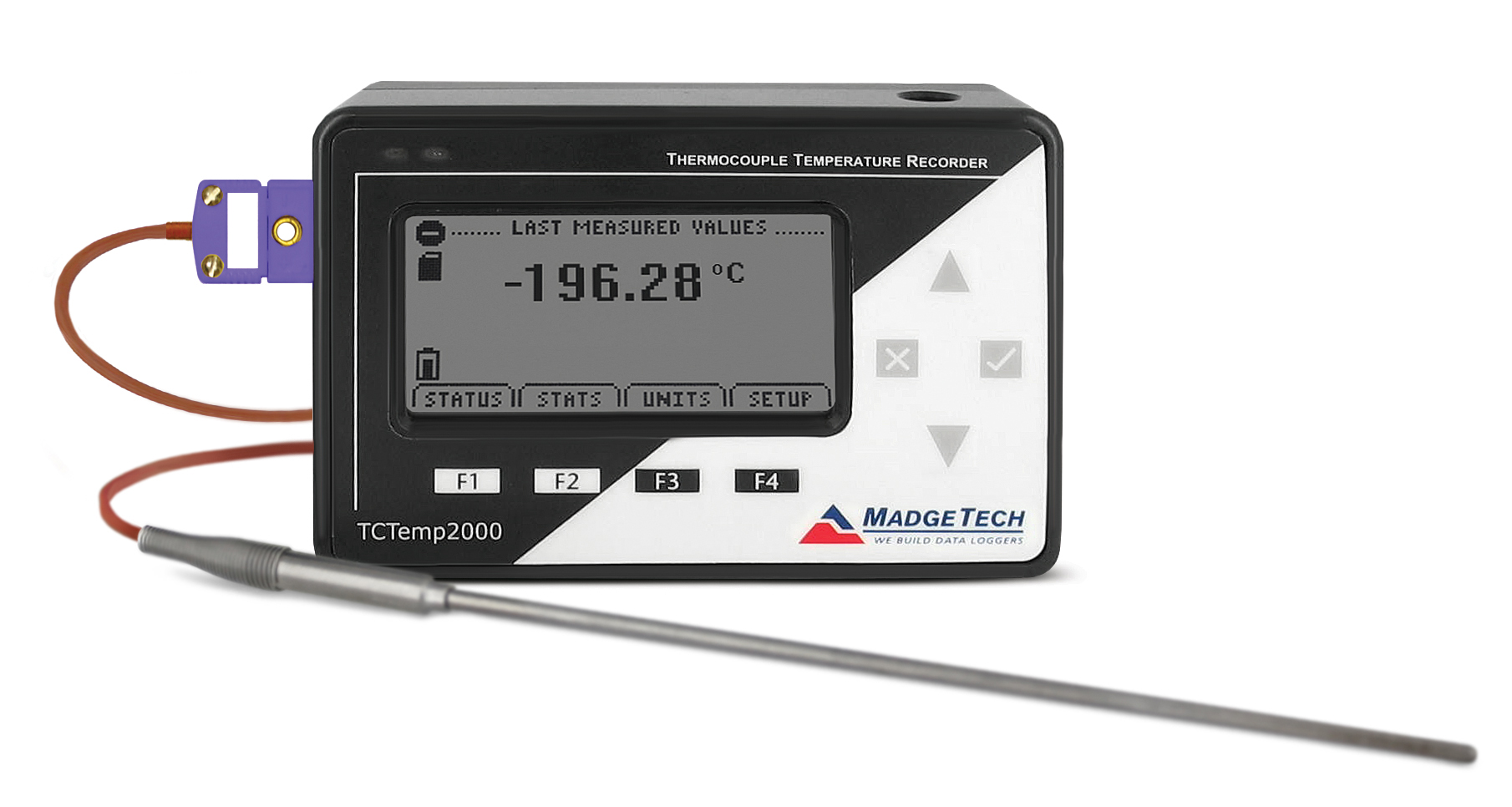

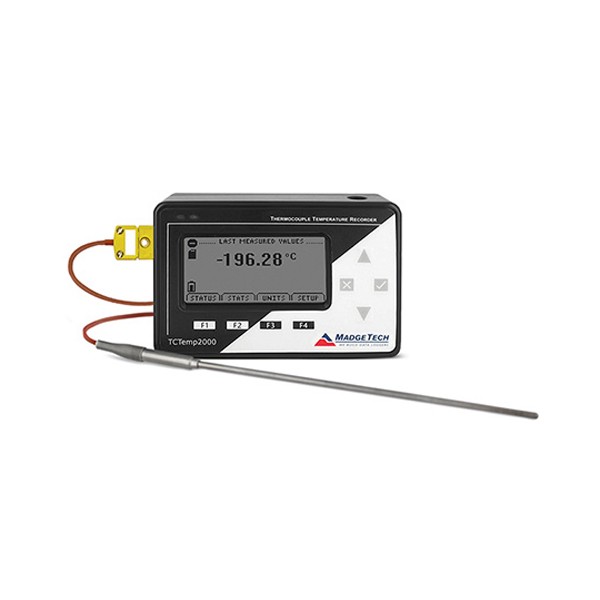

MadgeTech LNDS - 열전대 프로브를 연결하고 -196.28 °C를 표시한 로거 본체
열전대 프로브를 연결하고 -196.28 °C를 표시한 로거 본체

특징

프로브만 극저온에
본체는 상온에

핵심 특징현장에서 달라지는 점
E형 열전대 프로브극저온부터 고온 구간까지 측정하므로 LN2 탱크 안 시료 구간의 온도 이력을 직접 기록합니다.
본체 분리 설치로거 본체는 -20 ~ +60 °C 환경에 두고 프로브만 탱크에 넣으므로 본체가 얼어 고장 나는 일을 막습니다.
LCD 통계 표시현재값과 최소, 최대, 평균을 LCD에서 바로 읽어 PC 없이 현장 점검을 마칩니다.
배터리 백업정전 중에도 기록이 이어지고 메모리 내용이 보존됩니다.
예약 시작최대 6개월 뒤에 기록이 시작되도록 맞춰 설치 시점과 측정 시점을 분리합니다.
그래프 · 요약 출력엔지니어링 단위의 그래프, 표, 요약 데이터로 보고서에 바로 옮깁니다.

정확도 구간

채널별로 달라지는
정확도와 분해능

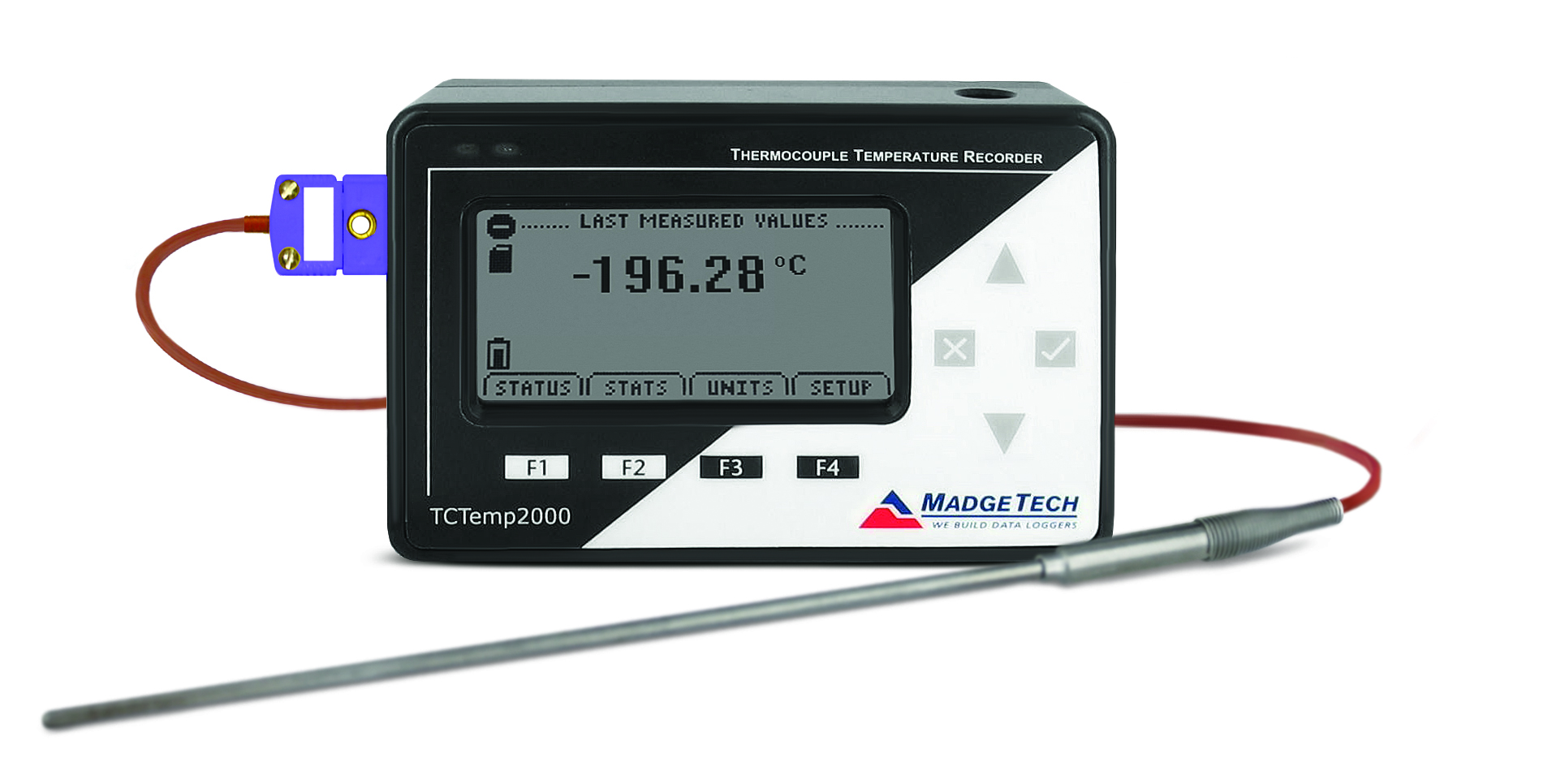

MadgeTech LNDS - LCD에 현재값을 표시한 본체와 열전대 프로브

프로브 정확도는 -200 ~ 0 °C 값입니다

원격 채널(프로브)의 교정 정확도 ±1.0 °C는 -200 ~ 0 °C 구간에 적용되며, 본체 내부 채널의 ±0.5 °C(0 ~ +50 °C)와 구분해 읽어야 합니다. 분해능은 프로브 채널 0.1 °C, 내부 채널 0.01 °C입니다.

기록 신뢰성

소프트웨어 대응과
교정 관리

전자서명과 감사 추적 기능을 갖춘 소프트웨어

MadgeTech 4 Secure 소프트웨어는 FDA 21 CFR Part 11 전자기록·전자서명 요건에 대응하도록 전자서명, 접근 코드, 감사 추적 기능을 갖추고 있습니다. 로거는 교정 증명서와 함께 공급되며, 이후 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 드립니다.

사용 방법

LNDS 액체질소 로깅
TCTemp2000 설정과 다운로드 순서

LNDS의 TCTemp2000 로거는 IFC200 USB 인터페이스 케이블로 PC에 연결해 MadgeTech 4 Standard 또는 Secure에서 설정하고 기록을 받습니다. 프로브를 탱크에 넣기 전에 소프트웨어에서 시작 조건을 정하세요.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC200TCTemp2000 로거와 PC를 잇는 USB 인터페이스 케이블(별매)
MadgeTech USB DriversIFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC200을 처음 USB로 연결하기 전에 MadgeTech 4와 USB 드라이버 설치를 먼저 마치세요.
3IFC200 케이블로 로거와 PC의 USB 포트를 연결하면 로거가 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5E형 열전대 프로브를 탱크에 넣고 본체는 탱크 밖에 두며 9 V AC 어댑터로 전원을 연결하세요.
6기록을 받을 때는 IFC200을 다시 연결해 Stop, Download 순서로 진행합니다.
7받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

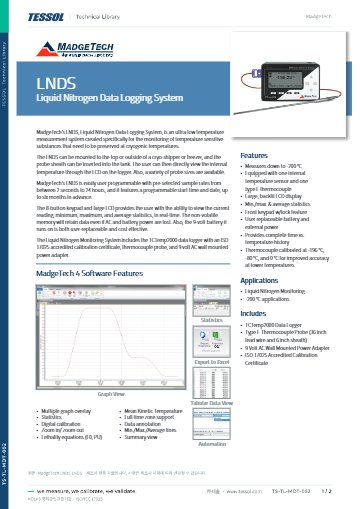

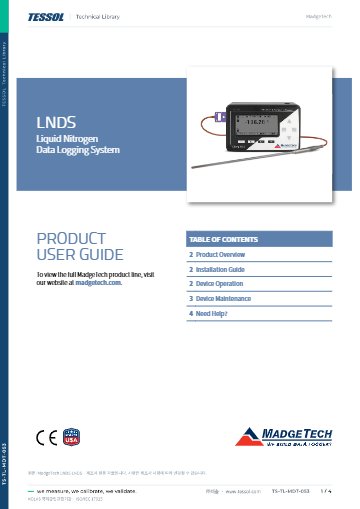

기록이 끝나거나 정지한 로거는 PC에서 다시 시작 설정을 해야 다음 기록을 시작합니다. 기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

채널별 사양과
세트 공통 사양

항목원격 채널 (프로브)내부 채널 (본체)
센서E형 열전대 · 냉접점 자동 보상반도체 센서 · 본체 내장
측정 범위-200 ~ +260 °C-20 ~ +60 °C
교정 정확도±1.0 °C (-200 ~ 0 °C)±0.5 °C (0 ~ +50 °C)
분해능0.1 °C0.01 °C
커넥터SMP해당 없음
프로브 치수리드선 36 in · 프로브 6 in × 0.1875 in해당 없음

세트 공통 사양

항목사양
구성TCTemp2000 로거 (교정 증명서 포함) · E형 열전대 프로브 · 9 V AC 어댑터
메모리채널당 131,071개 · 총 262,143개 · 메모리 랩 지원
기록 간격2초 ~ 24시간마다 1회
화면도트 매트릭스 LCD 63 × 35 mm · 글자 크기 설정 · 백라이트 자동 꺼짐
전원9 V 리튬 (사용자 교체) · 1분 간격에 화면 끔 1년 · 화면 계속 켬 30일 · AC 어댑터 포함
본체 사용 환경-20 ~ +60 °C · 0 ~ 95 %RH 비응결
데이터 받기IFC200 USB 케이블 · MadgeTech Standard 4.2.19.0 이상 · Secure 4.2.18.0 이상
통신 속도115,200
시작 · 정지최대 6개월 예약 시작 · 정지 시각 설정 · 비밀번호 옵션
하우징검정 아노다이징 알루미늄 · 122 × 84 × 32 mm
인증CE

활용 분야

극저온 구간의
온도 이력 관리

  • LN2 탱크 보관 — 탱크 안 시료 구간의 온도 이력을 남깁니다.
  • 극저온 공정 기록 — 극저온 구간의 공정 온도를 기록합니다.
  • 극저온 설비 점검 — 설비 온도 변화를 시간 순으로 추적합니다.
  • 실험실 장비 검증 — 장비 온도 구간을 기록해 검증 문서로 정리합니다.

선택 가이드

프로브와 본체 구성으로
고르기

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
탱크 안 온도를 프로브로 계속 기록할 때LNDSE형 열전대 프로브가 포함된 세트라 탱크 안 온도를 프로브로 계속 기록합니다.
본체 주변 온도를 블루투스로 볼 때LynxPro본체 센서
-100 ~ +200 °C를 외부 프로브로 잴 때LynxPro-RTD외부 RTD 프로브

구성·옵션

구성품과
별도 준비 항목

구분내용비고
구성품TCTemp2000 로거 · E형 열전대 프로브 · 9 V AC 어댑터교정 증명서 포함
별매IFC200 USB 인터페이스 케이블 · U9VL-J 교체 배터리데이터 판독용
소프트웨어MadgeTech 4 Standard · Secure
