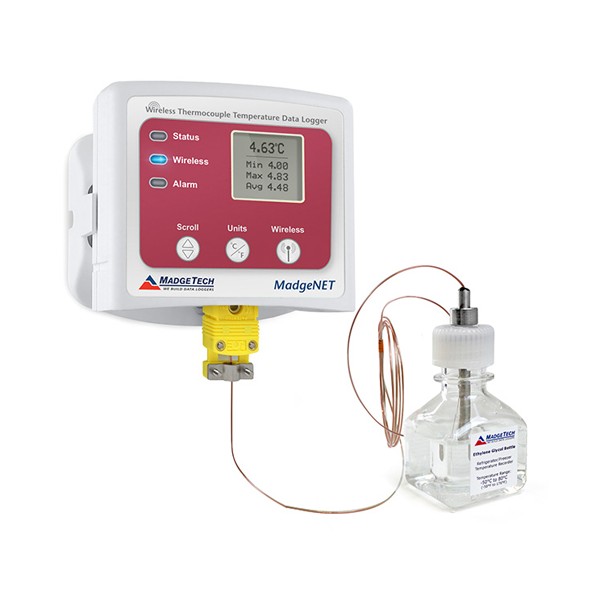

MadgeTech VTMS 무선 백신 온도 모니터링 시스템
MadgeTech 국내 정식 공급 파트너

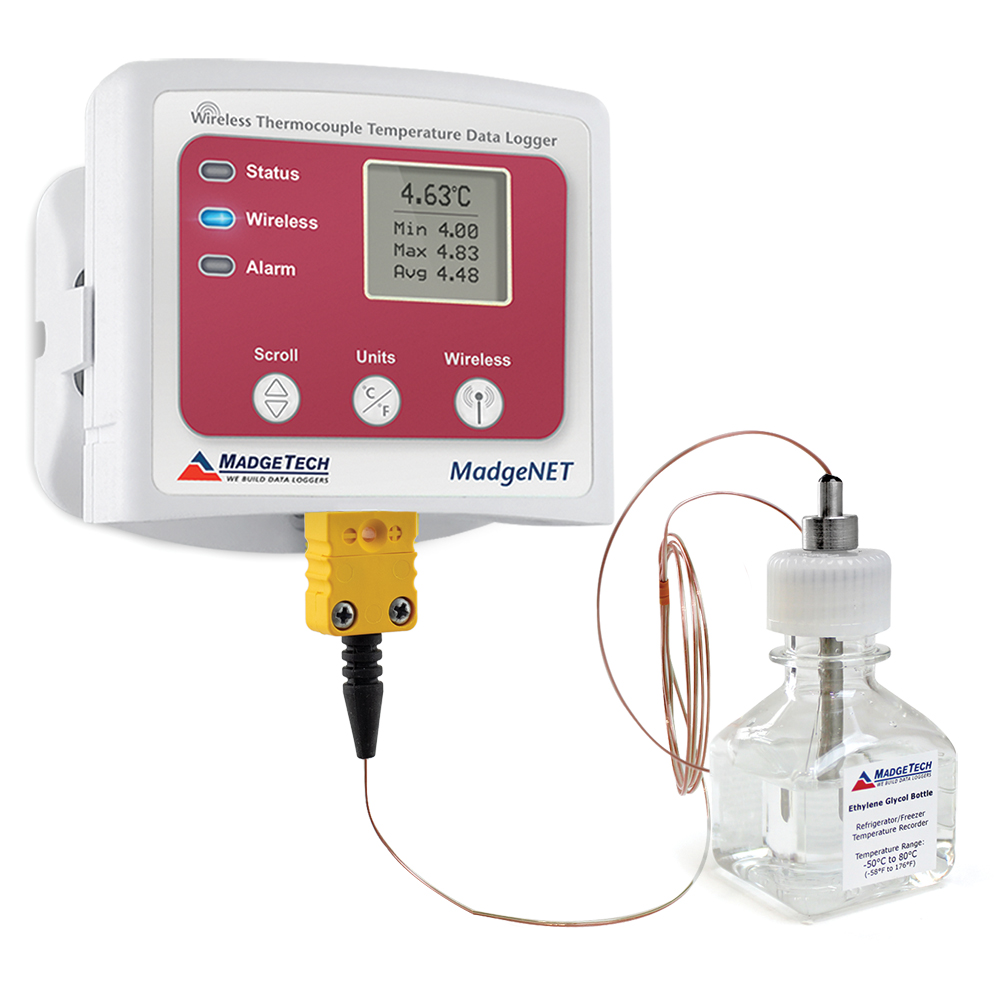

MadgeTech VTMS는 RFTCTemp2000A 무선 LCD 로거에 K형 열전대와 글리콜 병 프로브를 묶은 백신 온도 모니터링 시스템(백신 냉장고 온도 로거)으로, 내장 채널 0~55 °C 구간 ±0.5 °C 정확도로 보건 시설의 백신 보관 온도를 기록하고 이탈 시 경보합니다.
프로브를 글리콜에 담가 도어 개폐 때 생기는 짧은 온도 변화를 완충하므로 불필요한 경보가 줄어듭니다. RFC1000 송수신기를 별도로 연결하면 이메일과 문자로 담당자에게 경보가 전달되며, (주)테솔이 국내에 공식 공급합니다.

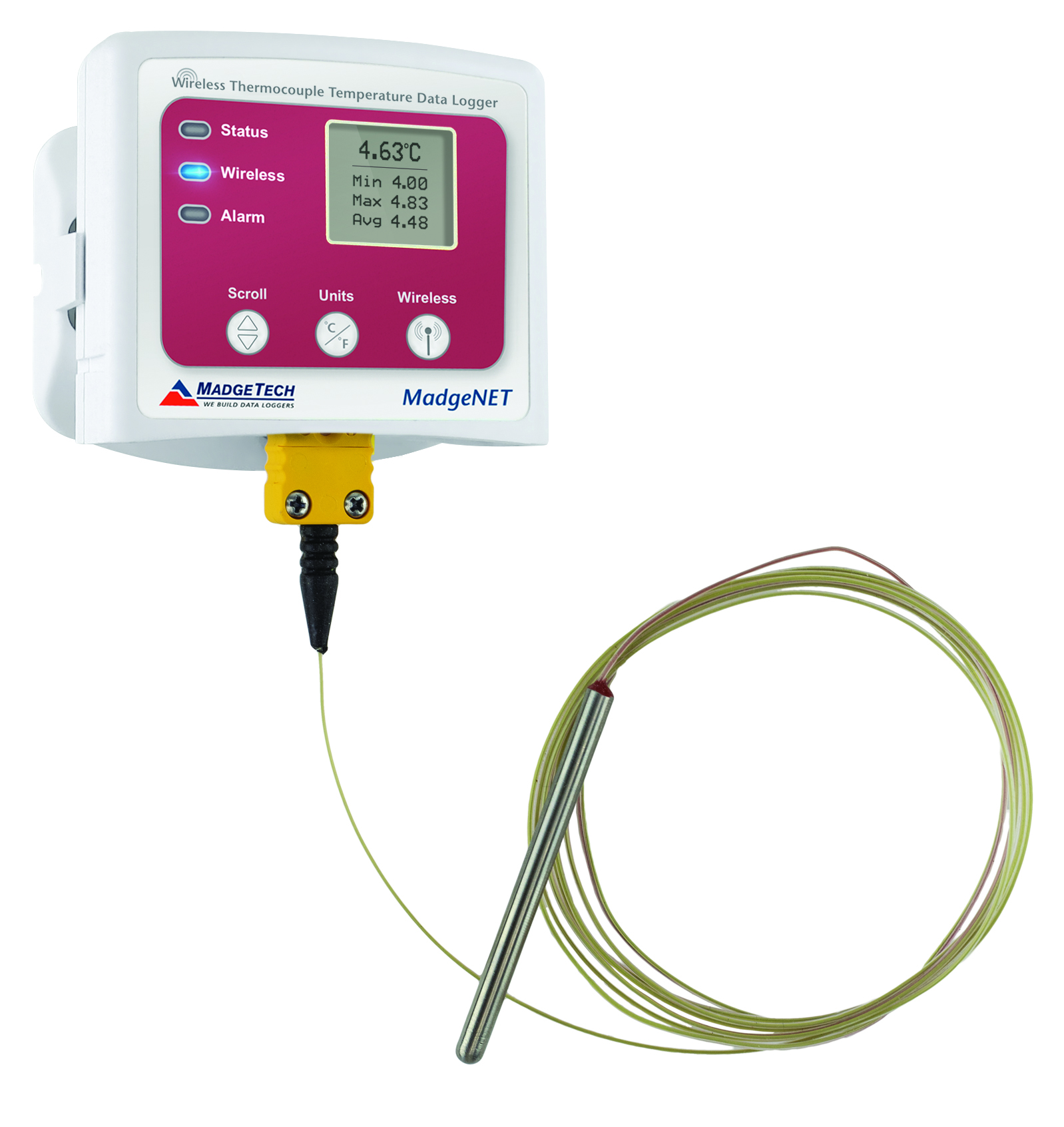

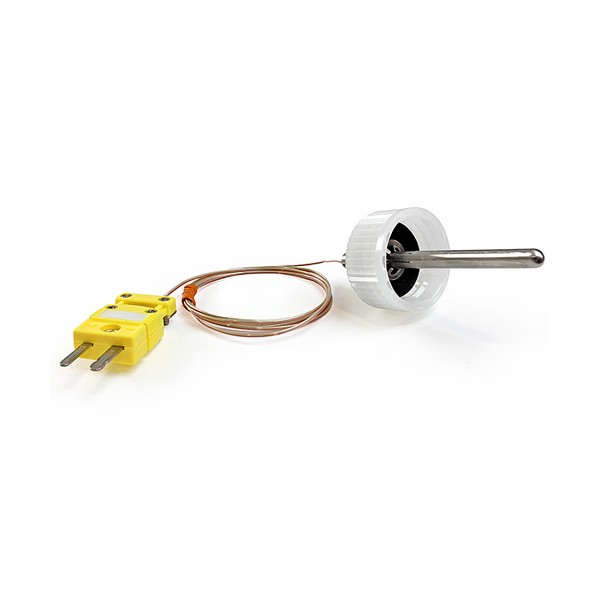

스테인리스 프로브를 연결한 무선 열전대 로거
특징
문을 열어도 흔들리지 않는
백신 온도 기록
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 내장 센서와 K형 열전대 2채널 | 로거 주변 온도와 글리콜 병 안 온도를 동시에 기록하므로 외기 영향과 실제 보관 온도를 구분해 읽을 수 있습니다. |
| 글리콜 병 완충 | 도어 개폐 때의 순간 온도 변동을 글리콜 병이 흡수해 보관 온도 이력이 완만하게 남고, 불필요한 경보 호출이 줄어듭니다. |
| LCD 현재·최소·최대·평균값 | 냉장고 앞에서 일일 점검 값을 바로 읽으므로 점검 기록 작성 시간이 짧아집니다. |
| 이메일·문자 경보 | 기준을 벗어나는 즉시 담당자에게 전달되어 야간과 주말의 이탈에도 대응합니다. |
| 적·녹·청 상태 LED와 경보음 | 정상과 경보 상태를 소리와 불빛으로 구분해 순회 점검이 빨라집니다. |
| USB 단독 운용 | RFC1000 없이 USB로 연결해 기록을 내려받을 수 있어 무선 환경이 없는 시설에서도 사용할 수 있습니다. |
경보 운용
냉장고와 분리된 전원으로
경보 경로 확보
백신 보관 지침은 온도 이탈 즉시 담당자에게 알람이 전달되는 자동온도기록장치(DDL)를 사용하고, 냉장고와 별도의 전원을 확보하도록 안내합니다. VTMS는 9 V 배터리와 AC 어댑터를 함께 갖추어 냉장고 전원이 끊겨도 기록이 이어집니다. 이메일·문자 경보는 RFC1000과 MadgeTech 소프트웨어가 갖춰져야 동작하므로 설치 계획에 송수신기를 포함하세요.
로거에서 담당자까지의 경보 경로
로거가 기준 이탈을 감지하면 LCD, 경보음, LED가 현장에서 먼저 반응하고, RFC1000을 거쳐 MadgeTech 소프트웨어가 이메일과 문자를 발송합니다. 누적 경보 지연을 설정하면 순간적 이탈에 대한 호출을 억제합니다.
소프트웨어
MadgeTech 4와
전자기록 요건 대응
로거는 MadgeTech 4 Standard 4.1.0.0 이상 또는 Secure 4.1.3.0 이상과 호환됩니다. Secure 버전은 21 CFR Part 11 요건 대응을 돕는 전자서명, 접근 코드, 감사 추적 기능을 갖추고 있으며, 요건 충족은 소프트웨어와 사용 기관의 운영 절차가 함께 갖춰질 때 성립합니다.
사용 방법
VTMS 백신 모니터링
USB 단독과 RFC1000 무선 설정

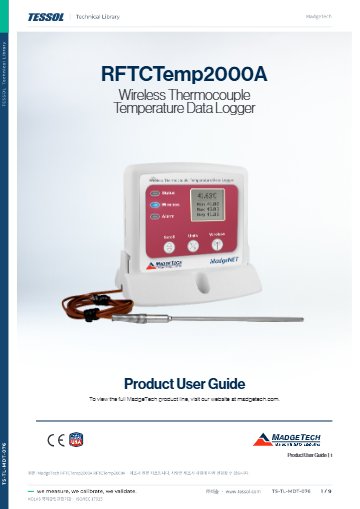

VTMS의 RFTCTemp2000A 로거는 USB-mini USB 케이블로 PC에 연결해 단독 로거로 쓰거나, RFC1000 송수신기를 더해 MadgeTech 4에서 실시간 값과 이메일·문자 경보를 받습니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| MadgeTech 4 Standard | Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기 |
| MadgeTech 4 Secure | 전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전 |
| RFC1000 | PC에 USB로 연결하는 2.45 GHz 무선 송수신기, 로거 Claim과 실시간 수신 |
| USB-mini USB 케이블 | RFC1000 없이 로거를 PC에 직접 연결 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | Windows PC에 MadgeTech 4와 USB 드라이버를 설치합니다. |
| 2 | 단독으로 쓸 때는 USB-mini USB 케이블로 로거를 PC에 연결하고 Connected Devices에서 선택한 뒤 Custom Start로 기록을 시작하세요. |
| 3 | 무선으로 쓸 때는 RFC1000을 USB 케이블로 PC에 연결하고 File > Options > Communications의 Detected Interfaces 목록에 나타나는지 확인하세요. |
| 4 | 로거의 파란 LED가 15초마다 깜박이면 무선 모드이며, Connected Devices에서 로거를 선택하고 Claim을 누릅니다. |
| 5 | 실시간 감시와 경보에는 Real Time Start로 시작하고 Device 탭 Alarms 그룹의 Manage Rules에서 경보 규칙을 만드세요. |
| 6 | 기록을 받을 때는 로거를 선택해 Stop을 누른 뒤 Download를 누르세요. |
MadgeTech 4의 소프트웨어 경보 규칙은 Real Time으로 동작 중인 장치에만 적용됩니다. RFC1000과 같은 네트워크의 로거는 모두 같은 채널이어야 하며 기본 채널은 25입니다(2016년 4월 15일 이전 구매품은 11). 이메일·문자 경보를 보내려면 File > Options의 Email Settings에서 메일 서버 주소, 포트, 인증 정보를 먼저 설정하세요. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.
사양
두 채널 구성과
무선 사양
| 항목 | 사양 |
|---|---|
| 구성 | RFTCTemp2000A 무선 열전대 로거, K형 열전대, 글리콜 병(30 · 60 · 250 ml 중 선택), 9 V AC 어댑터, 교정 증명서 |
| 내장 채널 | -20 ~ +60 °C, 분해능 0.1 °C, ±0.5 °C (0 ~ +55 °C) |
| 열전대 채널 | K형, 분해능 0.1 °C, 글리콜 병 침적 |
| 메모리 | 채널당 16,128개 (전 채널 사용 시), 메모리 랩 지원 |
| 기록 간격 | 1초 ~ 24시간마다 1회 |
| 표시 | LCD (현재 · 최소 · 최대 · 평균), 적 · 녹 · 청 상태 LED |
| 경보 | 상한·하한 경보음, 화면, 이메일, 문자 경보, 누적 경보 지연 |
| 무선 | 2.45 GHz IEEE 802.15.4, 로거까지 최대 실외 2,000 ft · 실내 500 ft, RFC1000 별매 |
| 전원 | 9 V 리튬 또는 알카라인(사용자 교체), 1분 간격 일반 3년, AC 어댑터 포함 |
| 소프트웨어 | MadgeTech 4 Standard 4.1.0.0 이상, Secure 4.1.3.0 이상 |
| 컴퓨터 연결 | USB-mini USB 케이블 (단독 사용) |
| 내장 센서 | 반도체 |
| 냉접점 보상 | 자동 (내장 채널 기준) |
| 통신 속도 | 250,000 baud |
| 재질 | ABS 플라스틱 |
| 사용 환경 | -20 ~ +60 °C, 0 ~ 95 %RH 비응결 |
| 크기 · 무게 | 76.2 × 88.9 × 24.1 mm, 129 g (로거만) |
활용 분야
저온 보관 구역의
온도 기록
- 백신 냉장고 — 도어 개폐가 잦은 냉장고의 보관 온도를 글리콜 병 프로브로 기록하고 이탈 시 담당자에게 알립니다.
- 냉동고 — 냉동 보관 구간의 온도 이력을 열전대 채널로 남깁니다.
- 제약 제품 냉각기 — 제약 제품용 냉각기의 보관 온도를 연속 기록합니다.
- 병원·검사실 저온 보관 — 야간과 주말의 무인 구간에 문자·이메일 경보를 구성합니다.

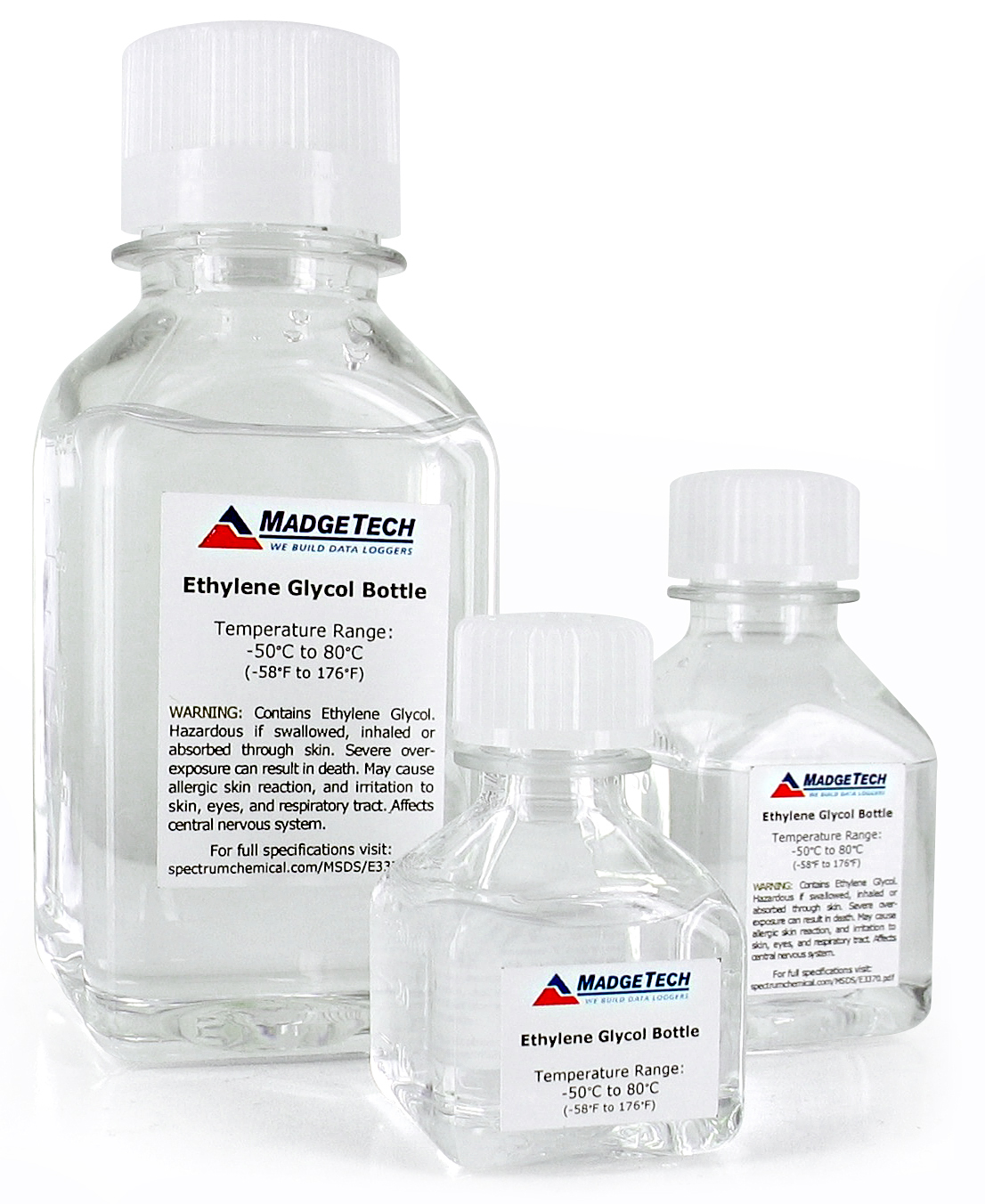

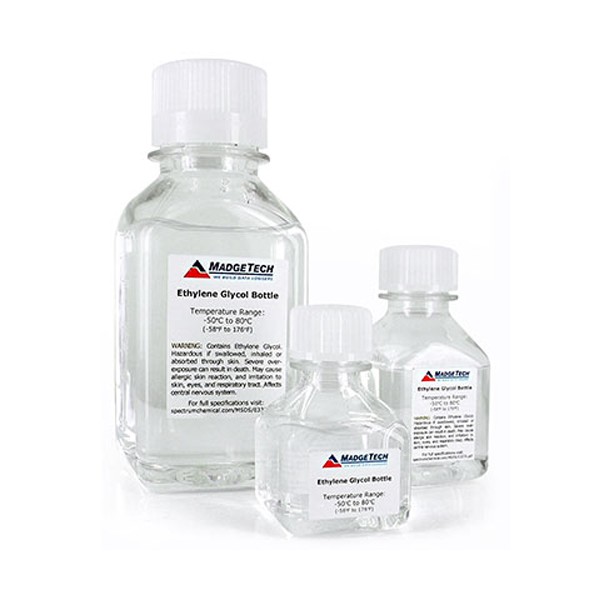

에틸렌 글리콜 병 프로브
선택 가이드
경보와 병 크기별
권장 구성
| 이럴 때 (운용 조건) | 권장 구성 | 선택 이유 |
|---|---|---|
| 이탈 즉시 담당자에게 경보해야 할 때 | VTMS + RFC1000 | 이메일과 문자 경보를 발송합니다. |
| 기록만 남기면 될 때 | VTMS 단독 (USB) | RFC1000 없이 USB로 기록을 내려받습니다. |
| 소형 장비에 설치할 때 | 글리콜 병 30 ml | 세 병 가운데 가장 작아 설치 공간이 제한될 때 맞습니다. |
| 완충 용량을 키울 때 | 글리콜 병 250 ml | 세 병 가운데 가장 커서 도어 개폐 때의 온도 변동을 가장 많이 완충합니다. |
구성·옵션
구성품과
별도 선택 품목
- 기본 구성: RFTCTemp2000A 무선 열전대 로거, K형 열전대, 9 V AC 어댑터, 교정 증명서
- 글리콜 병: 30 ml, 60 ml, 250 ml 중에서 선택
- 별매: RFC1000 무선 송수신기 (무선 경보에 필요), U9VL-J 교체 배터리
- 호환 소프트웨어: MadgeTech 4 Standard 4.1.0.0 이상, Secure 4.1.3.0 이상
관련 제품
VTMS와 함께 보는
MadgeTech 로거
- MadgeTech VFC2000 백신 온도 모니터링 로거 (프로브 포함)
- MadgeTech ULT90 초저온 냉동고 밸리데이션 시스템
- MadgeTech ThermoVault 열전대 오븐 온도 프로파일링 시스템
VTMS는 RFC1000 없이도 사용할 수 있습니까?
네, USB-mini USB로 연결해 단독 로거로 기록하고 내려받습니다. 이메일·문자 경보 같은 무선 기능은 RFC1000이 있어야 동작합니다.
VTMS를 21 CFR Part 11 대응 소프트웨어와 함께 사용할 수 있습니까?
네, MadgeTech 4 Secure 4.1.3.0 이상과 호환됩니다. 전자서명, 접근 코드, 감사 추적 기능이 Part 11 요건 대응을 돕습니다.
VTMS 글리콜 병은 어떤 크기를 선택합니까?
30 ml, 60 ml, 250 ml 중에서 설치 공간에 맞춰 고를 수 있습니다. 병이 클수록 도어 개폐 때의 온도 변동을 더 많이 완충합니다.
VTMS 교정은 어떻게 받습니까?
키트에 교정 증명서가 함께 오며, 주기 교정은 사용 계획에 맞춰 정합니다. 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 드립니다.
VTMS는 냉장고 전원이 꺼져도 기록이 유지됩니까?
네, 로거는 9 V 배터리 또는 AC 어댑터로 냉장고와 별도로 전원을 받습니다. 배터리는 1분 간격 기준 일반 3년이며 사용자가 교체합니다.
VTMS 백신 온도 모니터링 시스템은 국내 어디에 견적을 요청합니까?
(주)테솔로 문의하세요. (주)테솔은 국내 단독 공급사입니다. 냉장고 수량과 설치 위치, 경보를 받을 담당자 수를 알려 주시면 글리콜 병 크기와 RFC1000을 포함한 구성과 견적을 안내해 드립니다.

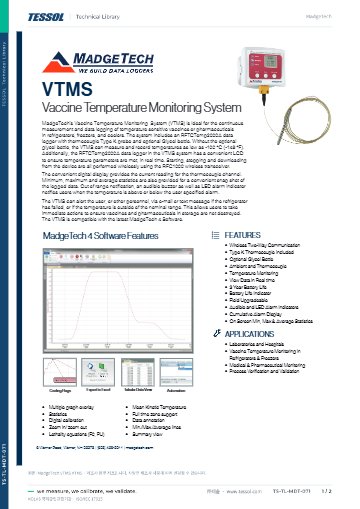

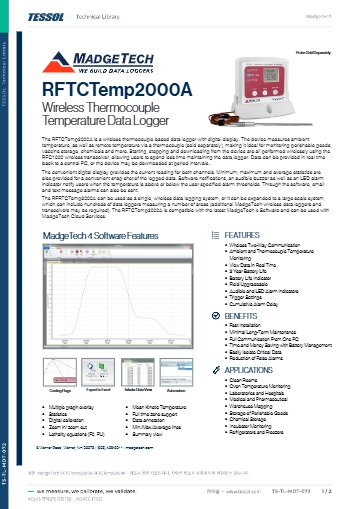

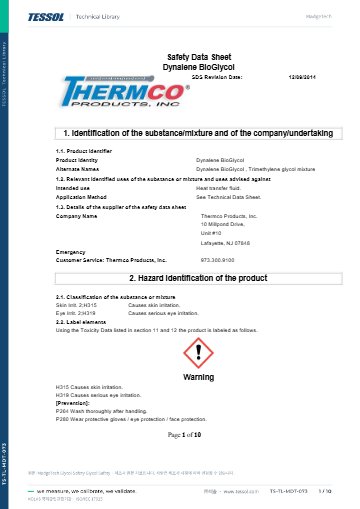

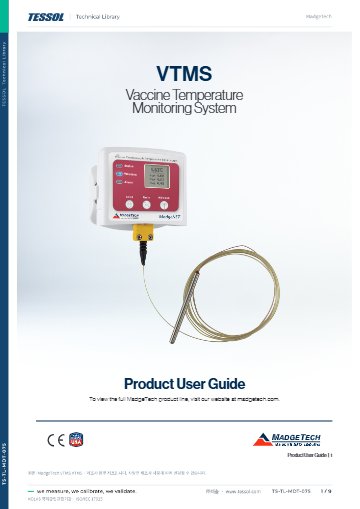

제품 자료
