도장 경화 오븐 온도 곡선을
제품과 함께 재는 시스템

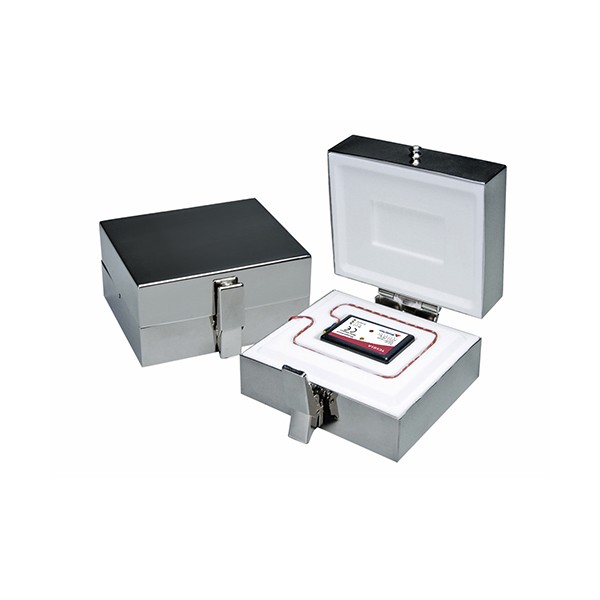

MadgeTech ThermoVault 오븐 온도 프로파일링 시스템

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech ThermoVault는 TC101A 열전대 로거를 304 스테인리스·PTFE 단열 케이스에 넣어 제품과 함께 오븐을 통과시키는 오븐 온도 프로파일링 시스템으로, 케이스 최대 노출 350 °C 30분 조건에서 분체·습식 도장 경화 오븐과 컨베이어 오븐의 공정 온도 곡선을 기록합니다.

외부 K형 열전대를 제품 가까이에 두므로 오븐 설정값이 아니라 제품이 실제로 받은 온도를 남깁니다. 로거는 즉시 또는 최대 18개월 지연 시작할 수 있고, 배터리는 15분 간격 기준 일반 10년이며 사용자가 교체합니다. 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

350 °C · 30분

케이스 최대 노출 한계

K형 열전대

외부 1채널 · 36 in

최대 18개월

시작 지연 설정

10년

15분 간격 배터리 수명

특징

오븐 안에서 견디는
열전대 로거

핵심 특징현장에서 달라지는 점

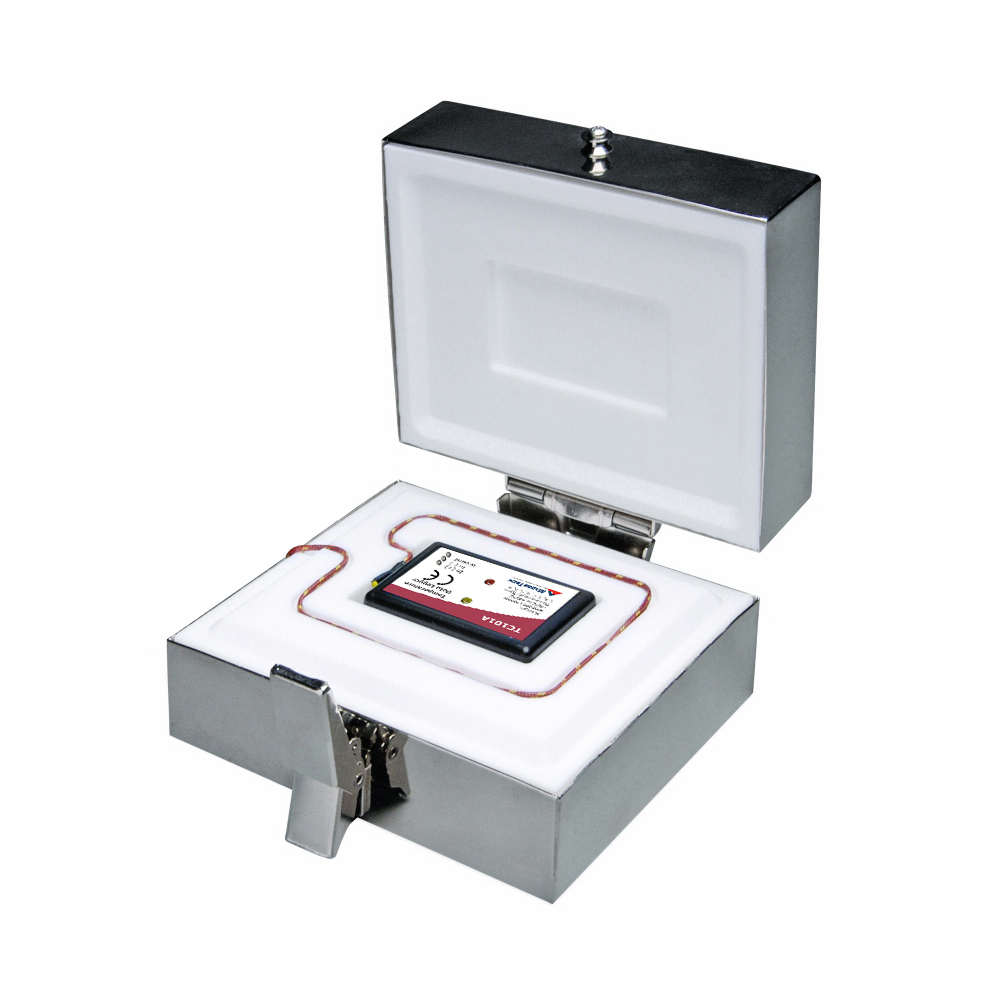

304 스테인리스와 PTFE 단열 케이스로거를 열로부터 보호해 제품과 같은 속도로 오븐을 통과하며 공정 온도를 기록합니다.
24 AWG K형 열전대 36 in0 ~ +482 °C를 측정하는 열전대를 제품 가까이에 배치해 실제 가열 곡선을 남깁니다.
J · K · T · E · R · S · B · N형 입력열전대 종류를 바꿔 연결할 수 있어 공정 온도 대역에 맞는 센서를 고를 수 있습니다.
즉시 또는 최대 18개월 지연 시작출하 전에 설정해 두고 현장에서 시작 시점을 맞추므로 준비 부담이 줄어듭니다.
1초 ~ 24시간 기록 간격짧은 공정은 촘촘하게, 긴 공정은 성기게 기록해 메모리를 배분합니다.
빨강·녹색 LED와 MadgeTech 4 분석로거 상태를 불빛으로 확인하고 그래프, 표, 요약 데이터로 곡선을 분석합니다.

노출 시간 한계

오븐 온도별
케이스 허용 시간

케이스는 시간 제한형 단열 구조라 오븐 온도가 높을수록 허용 시간이 짧아집니다. 25 °C에서 시작하는 기준으로 100 °C에서 136분, 200 °C에서 56분, 300 °C에서 36분을 견딥니다. 공정 통과 시간이 허용 시간에 가까우면 오븐 온도와 통과 시간을 먼저 맞춰 보세요.

오븐 온도케이스 최대 노출 시간 (25 °C 시작)
100 °C136분
125 °C100분
150 °C80분
175 °C66분
200 °C56분
225 °C49분
250 °C44분
275 °C39분
300 °C36분
325 °C32분
350 °C30분

채널 구성

단일 구간과
다중 구간 구성

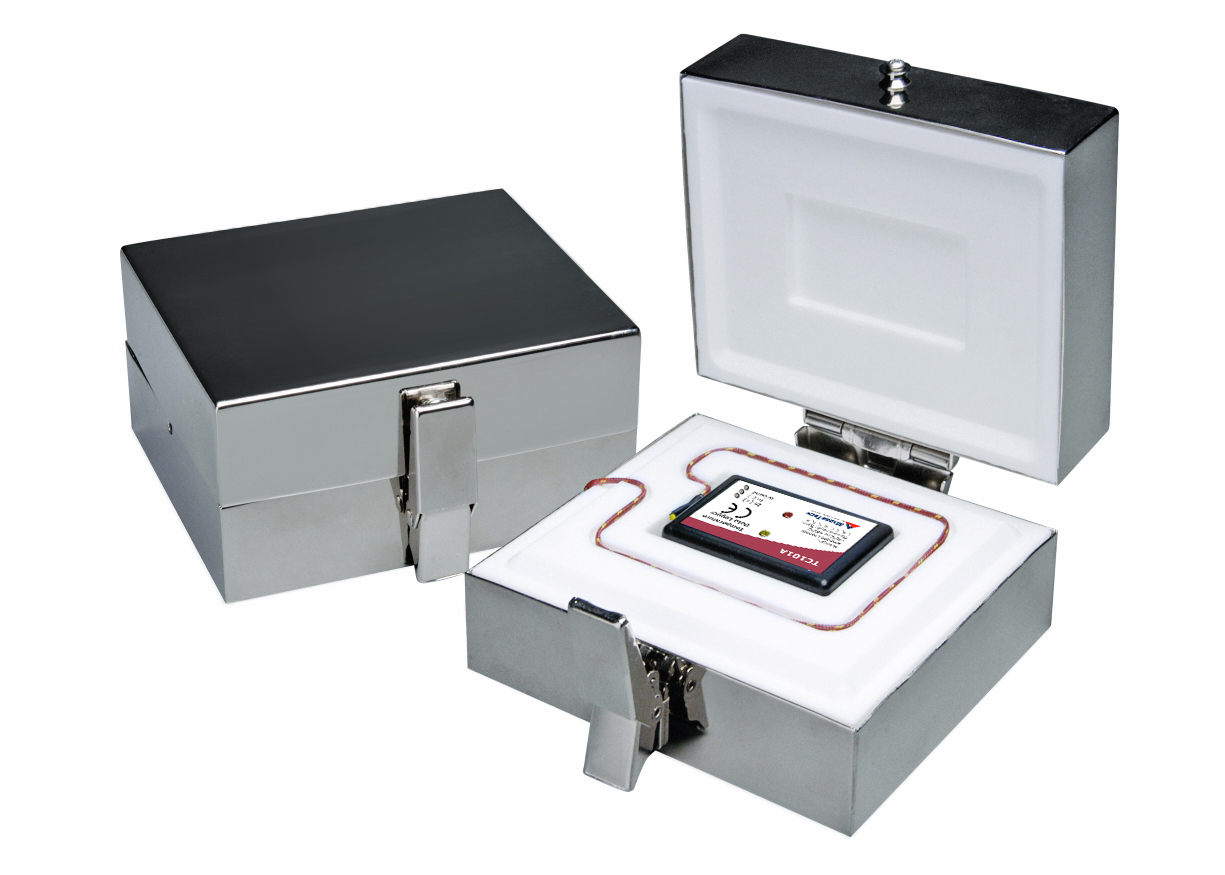

MadgeTech ThermoVault - 단열 케이스를 열어 로거를 넣은 ThermoVault

열전대 하나로 오븐 한 구간

ThermoVault는 외부 열전대 하나로 오븐 한 구간의 온도 곡선을 기록합니다. 같은 오븐에서 여러 지점을 한 번에 기록하려면 4채널·8채널 ThermoVaultX를 검토하세요.

사용 방법

ThermoVault 오븐 프로파일링
IFC200 다운로드 순서

ThermoVault의 열전대 로거는 IFC200 USB 인터페이스 케이블(별매)로 PC에 연결해 MadgeTech 4에서 시작하고 내려받습니다. 오븐 통과 뒤 받은 온도 곡선을 그래프와 표로 정리합니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC200로거와 PC를 잇는 USB 인터페이스 케이블(별매)
MadgeTech USB DriversIFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC200을 처음 USB로 연결하기 전에 MadgeTech 4와 USB 드라이버 설치를 먼저 마치세요.
3IFC200 케이블로 로거와 PC의 USB 포트를 연결하면 로거가 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5케이블을 분리하고 로거를 열차단통에 넣어 제품과 함께 오븐에 통과시키세요.
6회수 후 IFC200을 연결해 Stop, Download 순서로 기록을 받습니다.
7받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

기록이 끝나거나 정지한 로거는 PC에서 다시 시작 설정을 해야 다음 기록을 시작합니다. 기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

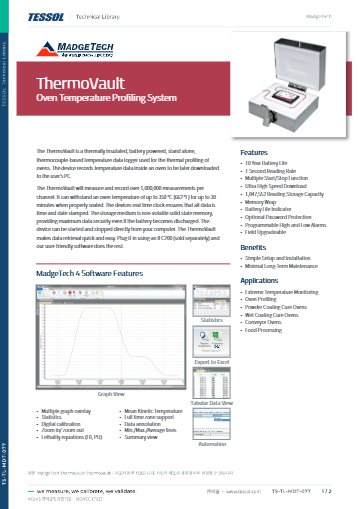

사양

ThermoVault
전체 사양

항목사양
구성TC101A 열전대 로거, 단열 케이스, 24 AWG K형 열전대 36 in (0 ~ +482 °C)
내장 채널-40 ~ +80 °C, 분해능 0.1 °C, ±0.5 °C (0 ~ 50 °C)
외부 채널J · K · T · E · R · S · B · N형 열전대 (범위·정확도는 열전대에 따름), K형 -270 ~ +1370 °C, 0.1 °C, ±0.5 °C
기록 간격1초 ~ 24시간마다 1회
시작 방식즉시, 최대 18개월 지연, 버튼으로 여러 번 시작·정지
데이터 내려받기IFC200 USB 인터페이스 케이블 (별매)
통신 속도115,200 baud
배터리3.6 V 리튬 LTC-7PN (사용자 교체), 15분 간격 일반 10년
사용 환경로거 -40 ~ +80 °C, 시스템 -40 ~ +350 °C (시간 제한), 0 ~ 95 %RH 비응결
크기 · 무게129 × 113 × 64 mm, 1,590 g
냉접점 보상자동
상태 표시빨강 · 녹색 LED
재질304 스테인리스, PTFE 단열
내장 센서반도체
열전대 연결고정 나사 단자 (ST 모델)

활용 분야

오븐 공정
프로파일링 현장

  • 분체·습식 도장 경화 — 경화 오븐에서 제품이 실제로 받은 온도 곡선을 기록해 경화 조건을 검증합니다.
  • 컨베이어 오븐 — 제품이 지나가는 구간의 온도 이력을 남겨 벨트 속도와 설정 온도를 조정합니다.
  • 식품 공정 오븐 — 공정 오븐의 가열 곡선을 기록합니다.
  • 열처리 설비 점검 — 설비 정기 점검 때 온도 분포를 한 지점에서 확인합니다.

선택 가이드

프로파일 범위별
권장 장비

이럴 때 (측정 조건)권장 제품선택 이유
오븐 한 구간의 곡선이 필요할 때ThermoVault열전대 하나로 프로파일을 기록합니다.
같은 오븐의 여러 지점을 볼 때ThermoVaultX4채널·8채널로 여러 지점을 동시에 기록합니다.
보관 온도를 기록할 때MadgeTech VTMS저온 보관용 로거입니다.

구성·옵션

구성품과
별도 선택 품목

  • 로거: TC101A 열전대 로거
  • 케이스: 304 스테인리스, PTFE 단열 케이스
  • 열전대: 24 AWG K형 36 in (0 ~ +482 °C)
  • 별매: IFC200 USB 인터페이스 케이블 (데이터 내려받기에 필요)
  • 배터리: 3.6 V 리튬 LTC-7PN (사용자 교체)
