MadgeTech ThermoVaultX 단열 다채널 오븐 온도 기록기 (4 · 8채널)
MadgeTech 국내 정식 공급 파트너
MadgeTech ThermoVaultX는 TCTempX 열전대 로거를 밀폐 단열 스테인리스 케이스에 넣어 제품과 함께 오븐을 통과하며 4 Hz로 온도를 기록하는 오븐 프로파일링 기록기(4·8채널 열전대 로거)로, 케이스는 온도별 노출 시간표를 따라 운용합니다.
4채널은 채널당 524,032개, 8채널은 채널당 262,016개를 저장하고 J·K·T·E·N형 열전대는 ±0.5 °C 정확도를 가집니다. 배터리가 일반 18개월 지속되는 이 기록기는 (주)테솔이 국내에 공식 공급합니다.
특징
제품과 함께 지나며
온도 곡선을 기록
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 4·8채널 구성 | 원격 열전대를 4개 또는 8개 꽂아 트레이의 앞뒤, 좌우, 중심을 동시에 기록하므로 오븐 내 온도 편차를 한 번의 통과로 확인합니다. |
| 밀폐 단열 케이스 | 로거를 스테인리스 단열 케이스에 넣어 오븐 안으로 함께 통과시키므로 로거 본체가 열에 노출되는 시간을 늘립니다. |
| 열전대 8종 지원 | J·K·T·E·R·S·B·N형 중 공정 온도에 맞는 형식을 골라 연결합니다. |
| 4 Hz 기록 | 초당 4회까지 기록하므로 컨베이어 속도가 빠른 오븐의 급격한 온도 변화를 촘촘히 담습니다. |
| 냉접점 자동 보상 | 내부 채널이 열전대 냉접점 온도를 자동 보정하므로 케이스 안 온도 변화가 측정값에 섞이지 않습니다. |
| MadgeTech 4 연동 | 기록 시작, 중지, 다운로드를 소프트웨어에서 처리합니다. |
노출 시간
케이스 온도별
최대 노출 시간
| 케이스 노출 온도 | 최대 노출 시간 |
|---|---|
| 100 °C | 110분 |
| 150 °C | 62분 |
| 200 °C | 45분 |
| 250 °C | 35분 |
| 260 °C | 33분 |
| 300 °C | 30분 |
| 350 °C | 25분 |
기록 계획
용량과 속도로
기록 시간 계산
4 Hz로 기록하면 4채널은 약 36.4시간(524,032 ÷ 4 ÷ 3,600), 8채널은 약 18.2시간(262,016 ÷ 4 ÷ 3,600)을 담습니다. 오븐 통과 시간이 수십 분 단위이므로 대부분의 프로파일링은 4 Hz에서도 용량이 남고, 장시간 보온 점검은 간격을 늘려 맞춥니다.
케이스의 노출 한계는 온도와 시간이 함께 정하므로 오븐 통과 시간과 설정 온도를 위 표에 먼저 맞춰 봅니다.

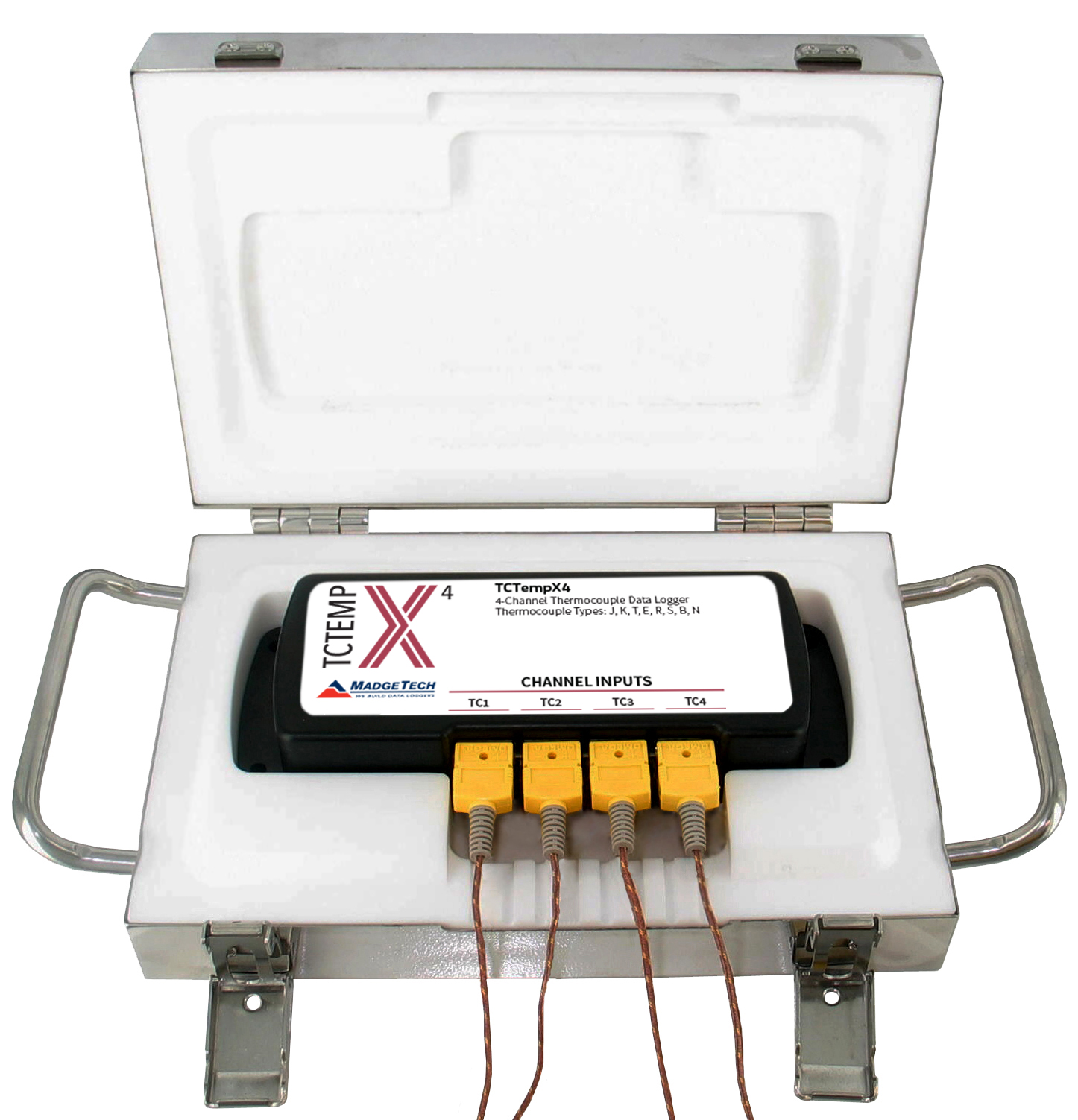

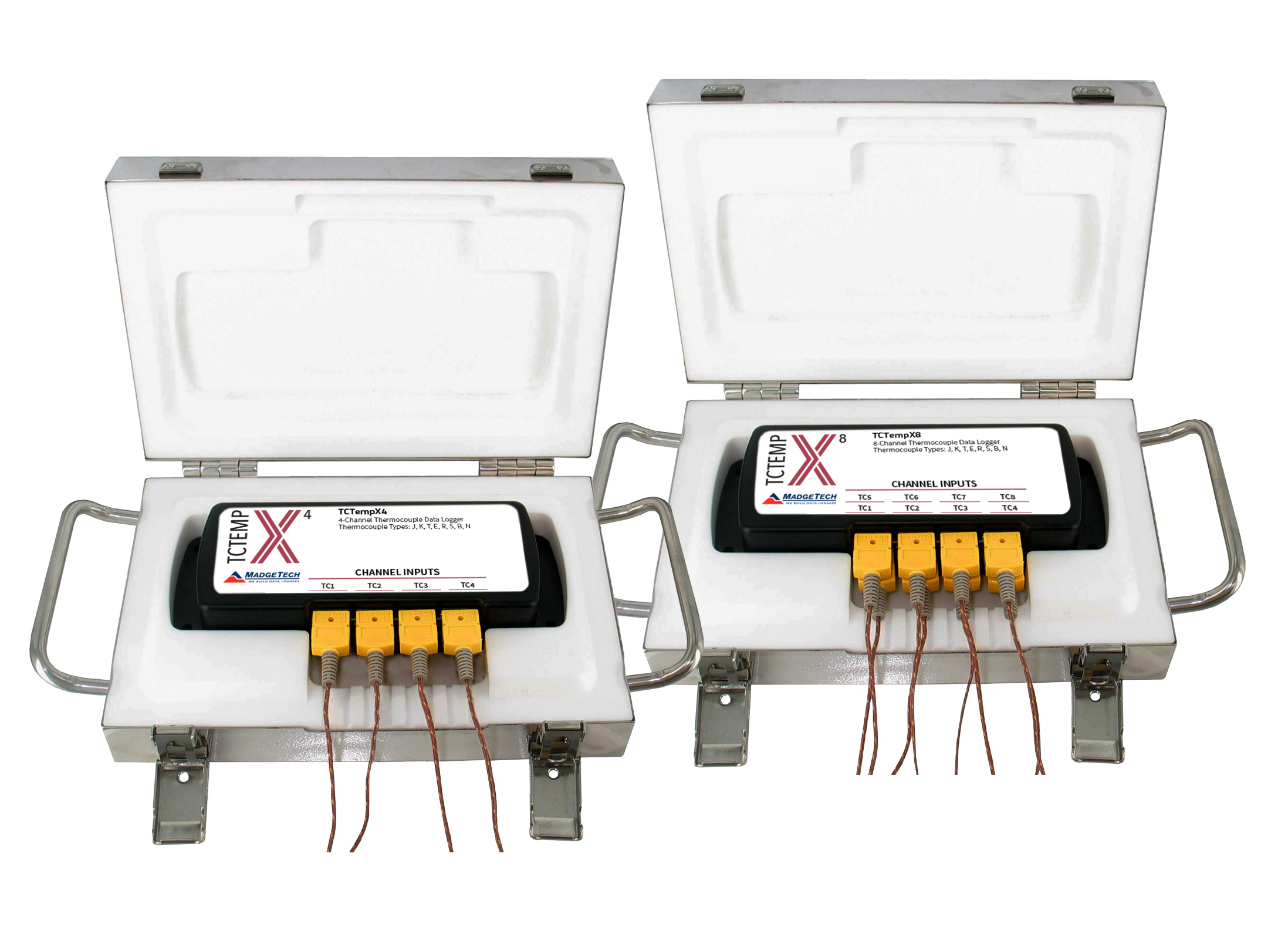

열린 단열 케이스 안의 TCTempX 로거
열전대 선정
형식별 범위와
정확도
| 열전대 형식 | 범위 | 정확도 | 분해능 |
|---|---|---|---|
| J형 | -210 ~ +760 °C | ±0.5 °C | 0.1 °C |
| K형 | -270 ~ +1370 °C | ±0.5 °C | 0.1 °C |
| T형 | -270 ~ +400 °C | ±0.5 °C | 0.1 °C |
| E형 | -270 ~ +980 °C | ±0.5 °C | 0.1 °C |
| N형 | -270 ~ +1300 °C | ±0.5 °C | 0.1 °C |
| R형 | -50 ~ +1760 °C | ±2.0 °C | 0.5 °C |
| S형 | -50 ~ +1760 °C | ±2.0 °C | 0.5 °C |
| B형 | +50 ~ +1820 °C | ±2.0 °C | 0.5 °C |

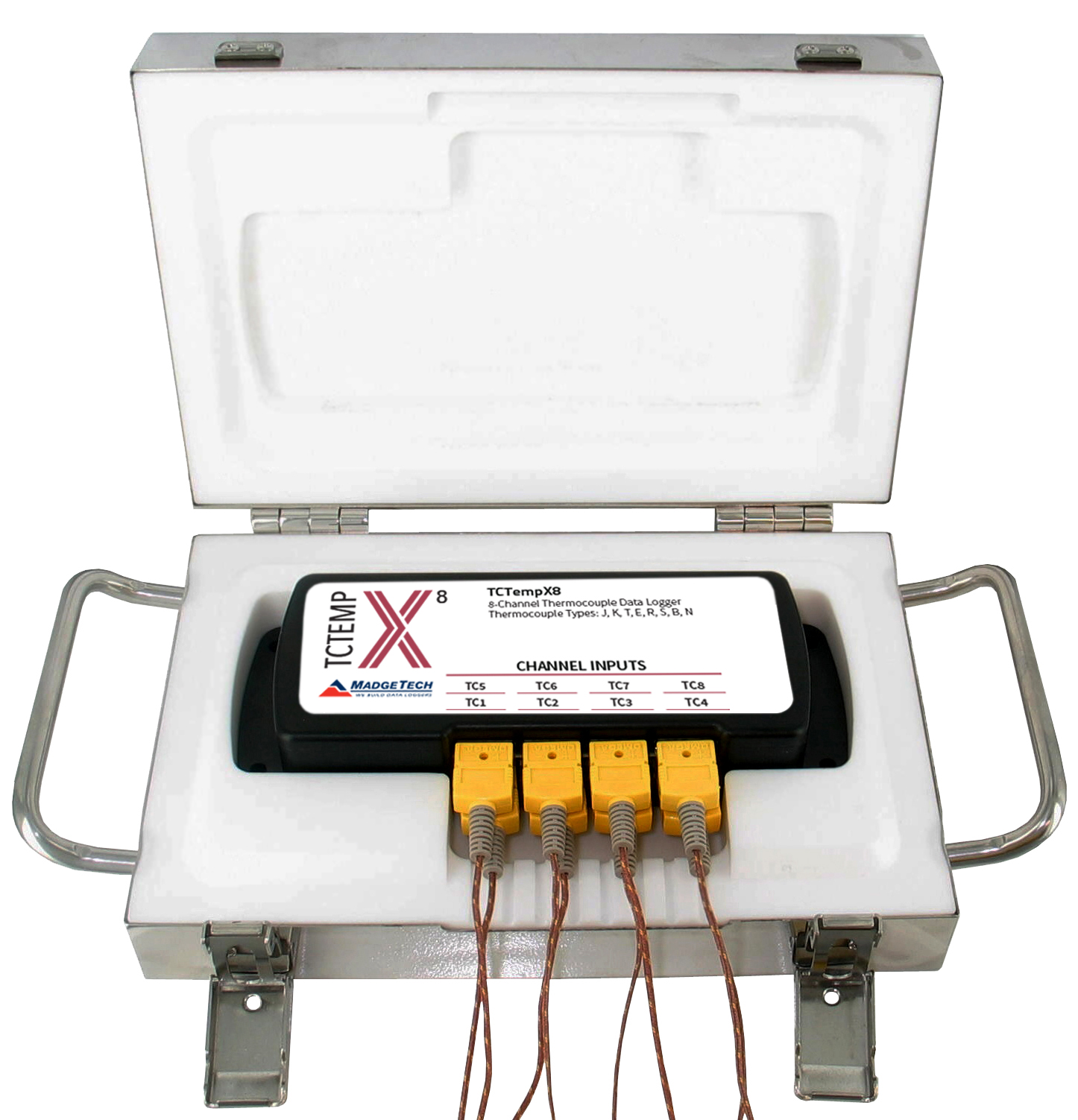

열전대 네 개를 입력 채널에 연결한 TCTempX
사용 방법
ThermoVaultX 오븐 프로파일러
TCTempX 설정과 다운로드
ThermoVaultX 안의 TCTempX 로거는 별도 인터페이스 없이 USB-A to micro-USB 케이블로 PC에 연결해 MadgeTech 4 Standard 또는 Secure에서 설정하고 내려받습니다. 열전대 타입과 채널 이름도 소프트웨어의 Properties에서 정합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| MadgeTech 4 Standard | Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기 |
| MadgeTech 4 Secure | 전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전 |
| USB-A to micro-USB 케이블 | TCTempX 로거를 PC에 직접 연결(별매) |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요. |
| 2 | USB-A to micro-USB 케이블을 로거에 꽂은 뒤 PC의 USB 포트에 연결하고 Connected Devices에서 로거를 선택하세요. |
| 3 | Device 탭 Information 그룹의 Properties를 열어 General 탭에서 열전대 타입을 고르고, 모든 채널을 같은 타입으로 맞추세요. |
| 4 | Custom Start에서 시작 방법과 읽기 간격을 정하고 Start를 누르면 상태가 Running, Waiting to Start 또는 Waiting to Manual Start로 바뀝니다. |
| 5 | 케이블을 뽑고 로거를 단열 케이스에 넣어 제품과 함께 오븐을 통과시키세요. |
| 6 | 회수 후 케이블을 다시 연결해 Stop, Download 순서로 기록을 받고 저장된 데이터셋으로 보고서를 만듭니다. |
푸시 버튼으로 시작하려면 Custom Start로 먼저 대기 상태를 만든 뒤 케이블 단자 옆 오목한 버튼을 10초 누르세요. 채널 이름은 Properties의 Channels에서 Use custom name을 골라 10자까지 넣을 수 있습니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

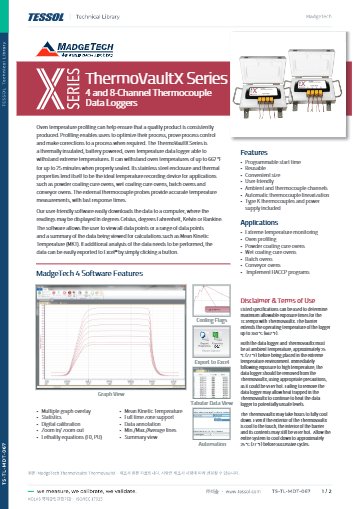

사양
ThermoVaultX
전체 사양
| 항목 | 사양 |
|---|---|
| 구성 | TCTempX 열전대 로거 · 단열 케이스 · K형 열전대 |
| 채널 | 4채널: 내부 4 · 원격 4 / 8채널: 내부 8 · 원격 8 |
| 열전대 선 기준 | 24 AWG 열전대선 기준 정확도 |
| 열전대 연결 | SMP 암 커넥터 · 냉접점 자동 보상 |
| 내부 채널 | -20 ~ +60 °C · ±0.5 °C (0 ~ 50 °C) · 0.01 °C |
| 메모리 | 4채널 채널당 524,032개 / 8채널 채널당 262,016개 |
| 기록 간격 | 4 Hz ~ 24시간마다 1회 |
| 배터리 | 일반 18개월 |
| 데이터 받기 | USB-A to micro-USB 케이블 · MadgeTech Standard 4.2.17.0 이상 · Secure 4.2.16.0 이상 |
| 통신 속도 | 460,800 baud |
| 크기 | 4채널 케이스만 231 × 149 × 62 mm / 8채널 손잡이 · 브래킷 · 잠금 포함 312 × 169 × 62 mm |
| 시간 정확도 | 월 ±1분 |
| 사용 습도 | 0 ~ 95 %RH 비응결 |
활용 분야
오븐 공정의
온도 프로파일링
- 오븐 프로파일링 — 컨베이어 오븐과 배치 오븐의 온도 곡선을 기록합니다.
- 베이킹·경화 공정 — 제품이 지나는 구간의 온도를 남깁니다.
- 식품 가열 공정 밸리데이션 — 조리 구간의 온도 기록에 사용합니다.
- 리플로우형 공정 — 제품과 함께 통과하며 온도를 기록합니다.
선택 가이드
측정 방식별
권장 로거
| 이럴 때 (현장 조건·용량) | 권장 모델 | 선택 이유 |
|---|---|---|
| 오븐 안을 제품과 함께 지나며 기록할 때 | ThermoVaultX | 단열 케이스에 담긴 4·8채널 구성이라 제품과 함께 오븐을 통과합니다. |
| 한 지점의 온도를 LCD로 볼 때 | TCTemp2000 | LCD와 키패드가 있는 열전대 로거입니다. |
| 물에 잠기는 지점을 측정할 때 | TCTemp1000 | 침수형 열전대 로거입니다. |
| 액체질소 구간의 온도를 측정할 때 | LNDS | 액체질소 데이터 로깅 시스템입니다. |
구성·옵션
기본 구성과
별매 품목
| 구성 | 옵션 | 구분 |
|---|---|---|
| TCTempX 로거 · 단열 케이스 | 4채널 또는 8채널 구성 | 포함 |
| K형 열전대 | 기본 구성 1개 | 포함 |
| 추가 열전대 | 원격 채널 수에 맞춰 추가 | 별매 |
| USB-A to micro-USB 케이블 | 데이터 받기에 필요 | 별매 |
온도 감시
교정 연계와
KOLAS 안내
열전대 정확도는 형식에 따라 ±0.5 °C와 ±2.0 °C로 나뉘므로 사용할 형식에 맞춰 교정점을 정합니다. 정기 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
관련 제품
ThermoVaultX와 함께 보는
열전대 로거
- MadgeTech TCTemp2000 LCD 열전대 온도 데이터로거
- MadgeTech TCTemp1000 침수형 열전대 온도 데이터로거
- MadgeTech LNDS 액체질소 데이터 로깅 시스템
ThermoVaultX는 350 °C에서 30분을 견딥니까?
아니요, 350 °C에서는 25분이 한계입니다. 30분은 300 °C 기준입니다.
ThermoVaultX에는 열전대를 몇 개 연결합니까?
4채널은 원격 열전대 4개, 8채널은 8개를 연결합니다. 내부 채널도 함께 기록합니다.
ThermoVaultX 말고 한 지점만 측정하는 열전대 로거도 있습니까?
네, LCD가 있는 TCTemp2000과 침수형 TCTemp1000이 있습니다.
ThermoVaultX는 Part 11 기록에 어떤 소프트웨어를 사용합니까?
별도 MadgeTech 4 Secure 소프트웨어가 전자서명, 접근 코드, 감사추적 기능으로 21 CFR Part 11 요건 대응을 돕습니다.
ThermoVaultX 4채널과 8채널 중 무엇이 맞는지 어디에 문의합니까?
국내 단독 공급사인 (주)테솔에 연락하시면 됩니다. 오븐 온도와 통과 시간, 측정 지점 수를 알려 주시면 4채널과 8채널 중 맞는 구성과 견적을 안내해 드립니다.
