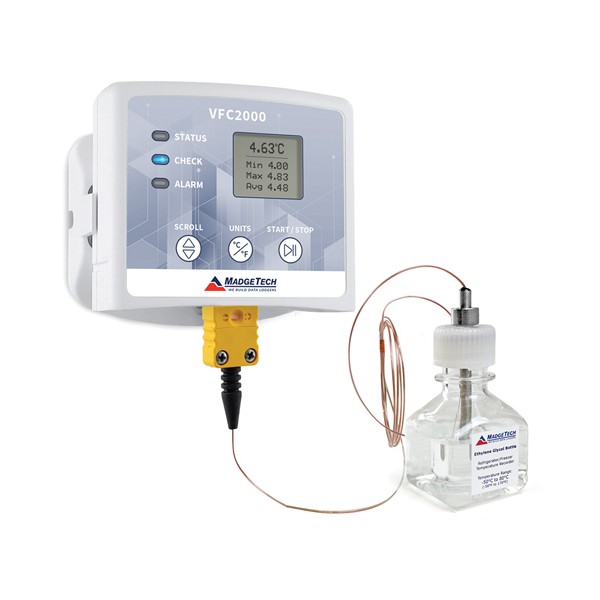

MadgeTech VFC2000 백신 온도 모니터링 로거 (프로브 포함)

MadgeTech VFC2000 백신 온도 모니터링 로거 (프로브 포함)

MODEL
VFC2000
브랜드
MADGETECH
제품 자료
제품문의 구매하기

백신 냉장고 두 곳을 읽고
점검 시간을 알리는 로거

MadgeTech VFC2000 백신 온도 모니터링 로거 (프로브 포함)

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech VFC2000은 내장 센서와 30 mL 글리콜 병에 담긴 K형 열전대 프로브로 백신 냉장고 안 두 지점의 온도를 기록하는 USB 백신 온도 모니터링 로거(VFC 로거)로, 현재·최소·최대값을 LCD에 표시하고 24시간마다 점검을 알립니다.

글리콜 병이 프로브를 감싸 도어 개방 시의 순간적인 온도 변화를 완만하게 반영하므로 보관 온도 이력이 백신의 실제 온도에 가깝게 남고, 9 V 리튬 배터리는 1분 간격 기준 3년간 지속됩니다. 시각 오차는 월 ±1분 이내입니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

2채널

내장 센서 + K형 열전대

16,128개

기록 용량(전 채널 사용)

월 ±1분

시각 정확도

24시간

점검 알림 LED 주기

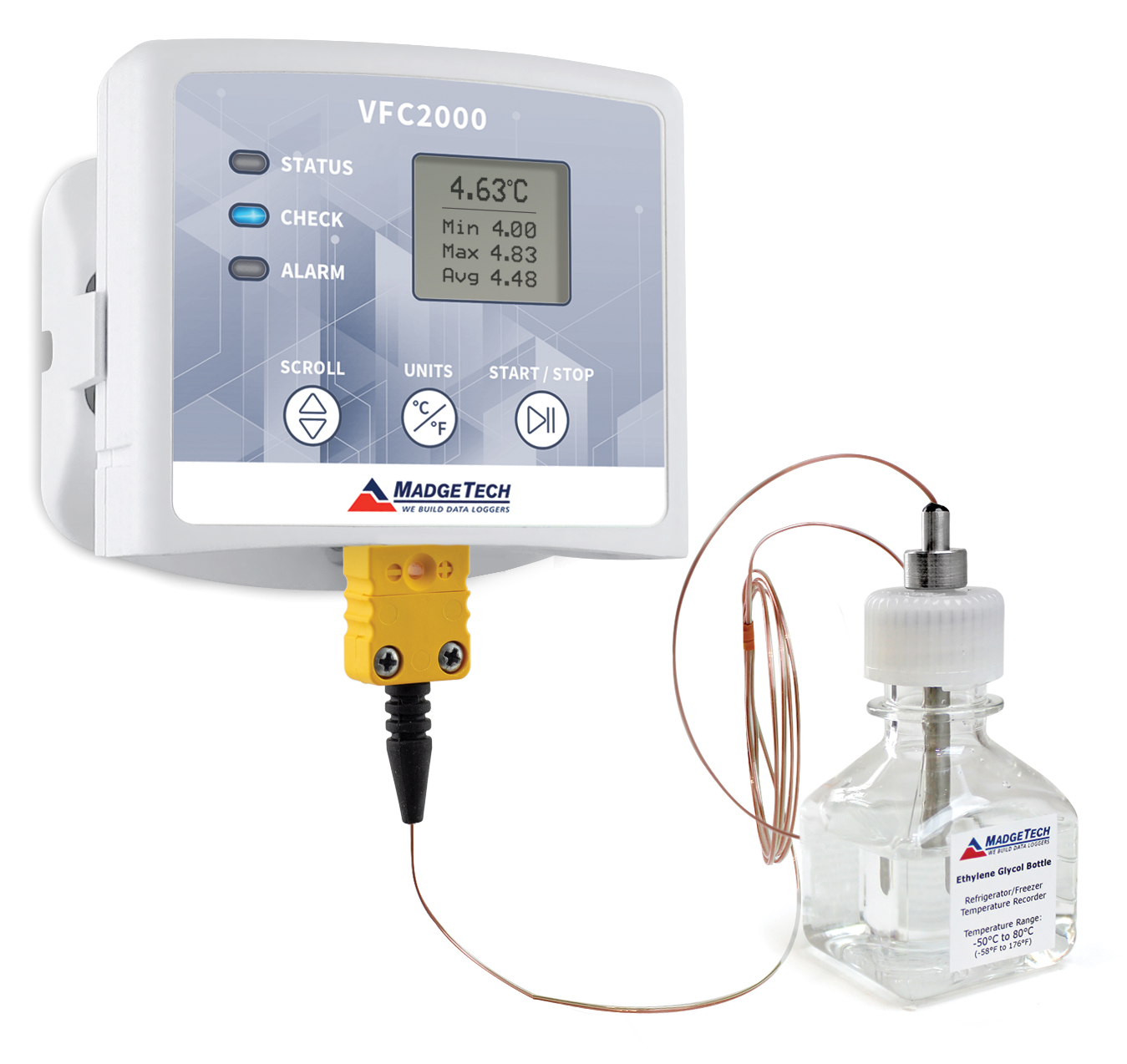

MadgeTech VFC2000 - 글리콜 병 프로브를 연결한 VFC2000
글리콜 병 프로브를 연결한 VFC2000

특징

두 지점을 기록하고
매일 점검을 알림

핵심 특징현장에서 달라지는 점
글리콜 병 프로브30 mL 글리콜 병이 열전대를 감싸 도어 개방 때의 급한 온도 변화를 완만하게 반영합니다.
LCD 최소·최대 표시현재값, 최소·최대값, 배터리 상태를 LCD에서 바로 읽어 일일 점검 기록이 빨라집니다.
24시간 점검 알림파란 LED가 24시간마다 켜져 일일 온도 점검을 빠뜨리지 않게 합니다.
경보음과 화면 경보상한과 하한을 설정하면 경보음과 화면으로 이탈을 알리고 누적 경보는 지연 시간을 따로 지정합니다.
정전 대비 전원AC 어댑터를 연결하면 9 V 배터리가 백업으로 남아 정전에도 기록이 끊기지 않습니다.
MadgeTech 4 호환MadgeTech 4 Standard로 시작·중지·다운로드를 처리하고 그래프와 표로 기록을 분석합니다.

국내 기준

미국 VFC 기준과
국내 기준의 구분

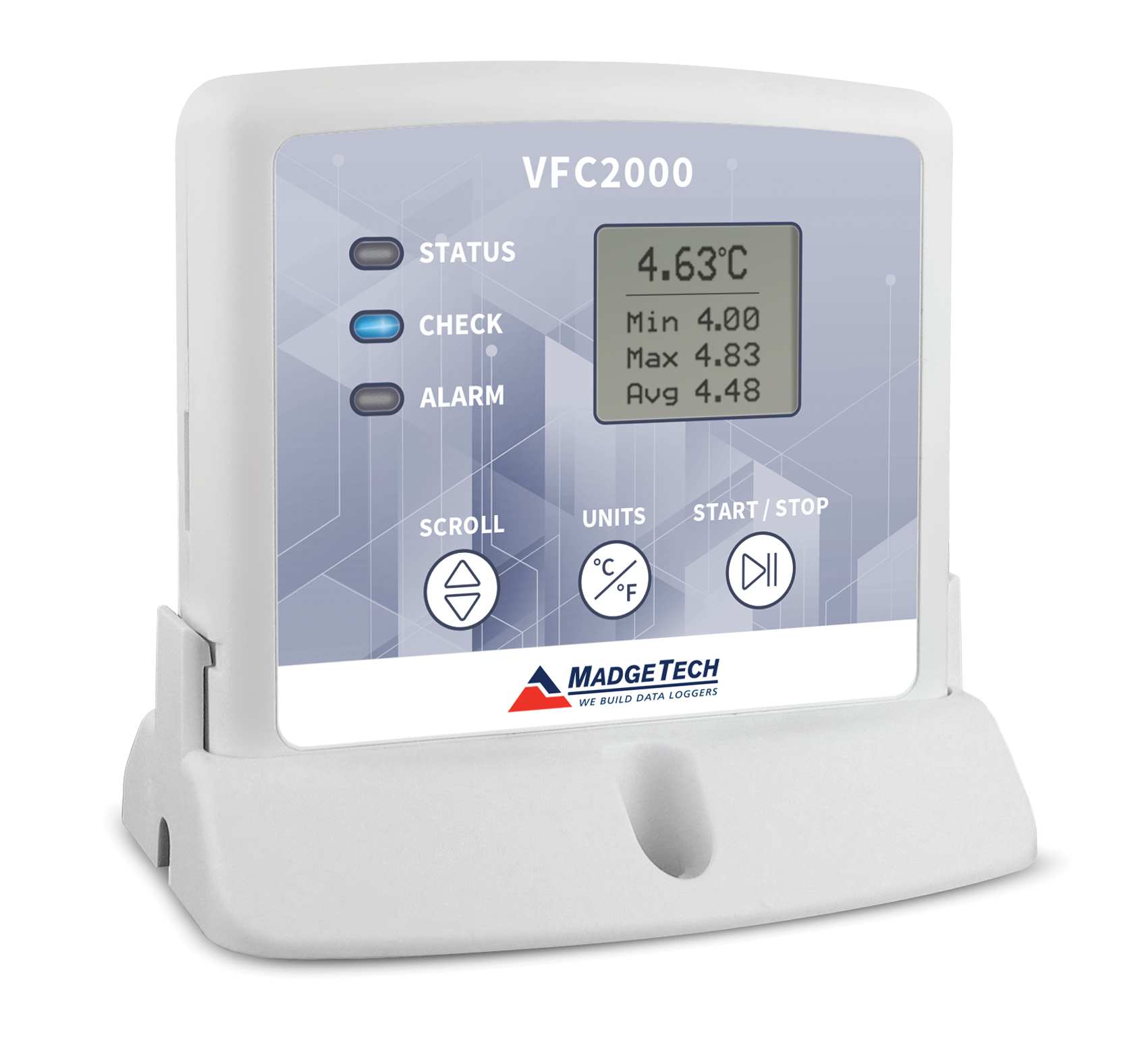

MadgeTech VFC2000 - 받침대에 올린 VFC2000 로거 본체

VFC 설계와 국내 지침은 별개

VFC2000은 미국 CDC VFC 프로그램 요건에 맞춰 설계한 모델이며 국내 승인이나 국내 기준 적합을 뜻하지 않습니다. 질병관리청 지침은 온도 이탈 즉시 담당자에게 알람이 전달되는 자동온도기록장치(DDL)와 냉장고와 별도의 전원 장치를 안내합니다. VFC2000의 경보는 현장 경보음과 화면 경보이므로 원격 이메일·문자 경보가 필요하면 VTMS를 함께 검토합니다.

점검 운용

일일 점검과
데이터 확인 흐름

24시간 알림에 맞춘 최소·최대 확인

파란 LED가 켜지면 LCD의 최소·최대값을 읽어 점검 기록지에 옮기고, 주기적으로 USB-mini USB 케이블로 PC에 연결해 MadgeTech 4 Standard로 기록을 내려받습니다. 내장 채널은 −20~+60 °C를 기록하므로 냉장고 밖 실온 구간도 같은 로거로 확인합니다. Part 11 요건 대응이 필요한 기관은 요건 대응 기능을 갖춘 MadgeTech 4 Secure와의 호환을 (주)테솔이 확인해 안내해 드립니다.

교정 관리

내장 채널과
열전대 채널의 교정

교정은 내장 채널과 열전대 채널을 함께 대상으로 잡고 주기는 사용 계획에 맞춰 정합니다. (주)테솔에 문의하시면 KOLAS 인정 범위에 해당하는 교정인지 확인해 안내해 드립니다.

사용 방법

VFC2000 백신 로거
USB 연결과 MadgeTech 4 기록

VFC2000은 USB-mini USB 케이블로 PC에 연결해 MadgeTech 4 Standard에서 시작·중지·다운로드를 처리하고, 기록을 그래프와 표로 분석합니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
USB-mini USB 케이블VFC2000과 PC를 잇는 연결(250,000 baud)

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2USB-mini USB 케이블로 VFC2000을 PC에 연결하면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
3로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
4글리콜 병 프로브를 냉장고 안에 두고 LCD로 현재 값을 확인하세요.
5기록을 받을 때는 케이블을 다시 연결해 Stop, Download 순서로 진행합니다.
6받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. 같은 모델 여러 대를 같은 조건으로 시작할 때는 Batch Start로 한 로거의 설정을 나머지에 적용할 수 있습니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

VFC2000 2채널
센서·전원 사양

항목사양
내장 채널 센서반도체
내장 채널 범위 · 분해능−20 ~ +60 °C · 0.01 °C
내장 채널 교정 정확도±0.5 °C (0 ~ +50 °C)
원격 채널 센서K형 열전대 (포함)
원격 채널 범위열전대 −100 ~ +80 °C · 글리콜 병 장착 시 −50 ~ +80 °C
원격 채널 분해능 · 정확도0.1 °C · ±0.5 °C
프로브 · 버퍼72 in 프로브 · 30 mL 글리콜 병
냉접점 보상내장 채널 기준 자동
메모리16,128개 (전 채널 사용 시) · 메모리 랩
기록 간격1초마다 1회 ~ 24시간마다 1회
작동 환경−20 ~ +60 °C · 0 ~ 95 %RH (비응축)
표시 · 경보LCD 현재 · 최소 · 최대 · 배터리 · 상한 · 하한 경보음과 화면 경보 · 누적 경보 지연 · 24시간 점검 알림 파란 LED
전원9 V 리튬 포함 (9 V 배터리 교체 가능) · 1분 간격 일반 3년 · AC 어댑터 사용 시 배터리는 백업
연결 · 통신 속도USB-mini USB · 250,000 baud
소프트웨어MadgeTech 4 Standard 4.2.21.0 이상
시각 정확도월 ±1분
재질ABS 플라스틱
크기 · 무게76.2 × 88.9 × 24.1 mm · 129 g (로거만)
적합성 표기CE

활용 분야

백신 보관 현장의
점검 기록

  • 백신 냉장고 보관 — 냉장고 안 두 지점의 온도를 함께 기록합니다.
  • 일일 점검 기록 — 24시간 알림에 맞춰 최소·최대값을 확인합니다.
  • 실온 구간 기록 — 내장 채널로 −20~+60 °C 구간의 온도를 기록합니다.

선택 가이드

관리 대수와
경보 방식별 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
USB로 백신 냉장고 한 대를 기록할 때VFC2000현장 경보음과 LCD 점검 중심 구성입니다.
여러 냉장고를 원격 경보로 관리할 때VTMS무선 전송과 이메일·문자 경보를 지원합니다.
초저온 냉동고를 검증하거나 매핑할 때ULT90CryoTemp 9개 또는 15개 키트가 초저온 냉동고 검증과 매핑에 맞습니다.

구성·옵션

구성품과
별매 부속

구분항목비고
구성품VFC2000 로거 · 72 in K형 열전대 프로브 · 30 mL 글리콜 병 · 9 V 리튬 배터리품번 VFC2000-MT
옵션AC 어댑터 사용 시 9 V 배터리가 백업으로 전환정전 대비
별매AC 어댑터 (PN 901839-00) · 교체용 9 V 배터리 (U9VL-J)필요 시 주문
