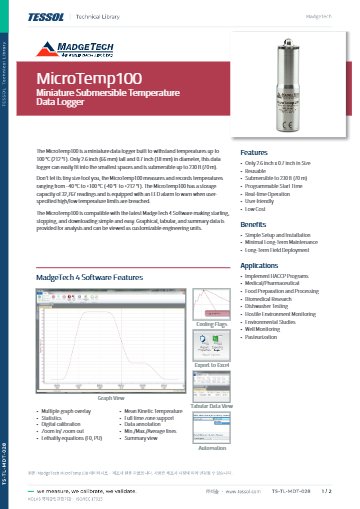

제품 자료
제품문의 구매하기

저온살균 공정 물속에서
100 °C까지 읽는 침수 로거

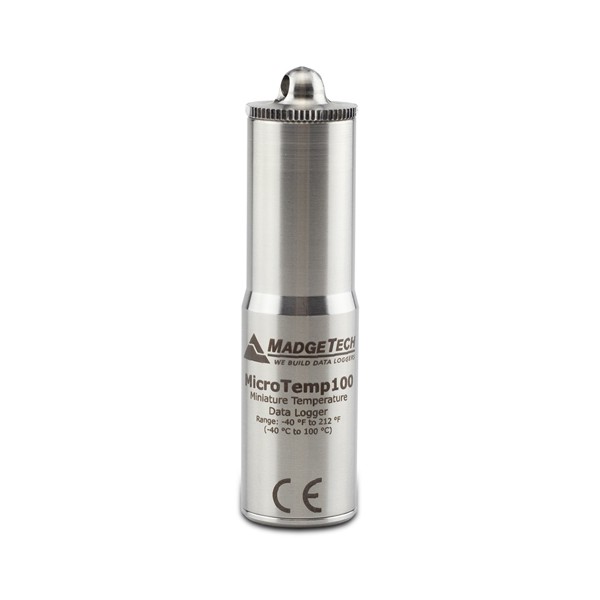

MadgeTech MicroTemp100 소형 침수형 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

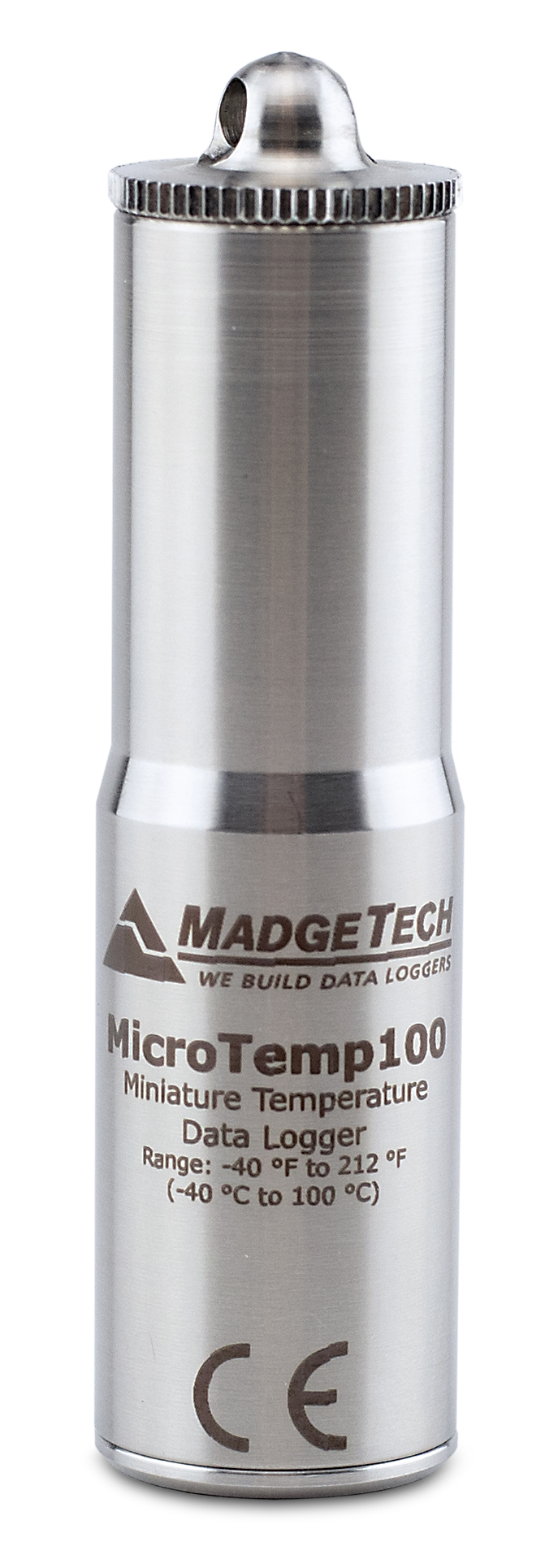

MadgeTech MicroTemp100은 66 × 18 mm 316L 스테인리스 본체로 -40 ~ +100 °C를 기록하는 소형 침수형 고온 데이터로거(Submersible Temperature Logger)이며, 저온살균·열충전·세척 공정의 온도 이력을 IP68 보호 등급으로 수중에서도 남깁니다.

세 구간으로 나뉜 교정 정확도를 적용하고 고온·저온 한계 경보 LED를 갖춰, 로거를 공정 용기 안에 함께 넣는 측정에서 이탈 구간을 바로 확인할 수 있습니다. 식품용 스테인리스 본체는 침수와 세척을 견디며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

66 × 18 mm

316L 스테인리스 소형 본체

IP68

70 m 수심까지 침수 보호

32,767개

메모리 랩 기록 용량

2초 ~ 12시간

설정하는 기록 간격

특징

작은 본체에
고온 범위를 담은 구조

핵심 특징현장에서 달라지는 점
고온 상한 확대저온 구간부터 고온 구간까지 한 대로 기록해 저온살균과 세척 공정의 이력이 끊기지 않습니다.
구간별 정확도구간마다 다른 정확도를 적용해 공정 온도가 걸리는 구간의 오차를 사전에 계산할 수 있습니다.
IP68 침수70 m 수심까지 잠겨도 기록하므로 액체 속 온도를 용기 밖에서 짐작할 필요가 없습니다.
LED 한계 경보고온·저온 한계를 설정하면 상태 LED로 이탈을 알려 현장에서 바로 구분합니다.
32,767개 메모리메모리 랩 방식으로 2초 ~ 12시간 간격을 설정해 짧은 공정부터 장기 기록까지 다룹니다.
MadgeTech 4 연동시작, 중지, 다운로드를 소프트웨어에서 진행해 기록 절차를 표준화합니다.

정확도 구간

세 구간 정확도의
적용 방법

교정 정확도는 0 ~ 50 °C ±0.5 °C, 50.1 ~ 100 °C ±1.0 °C, -40.0 ~ -0.1 °C ±2.0 °C의 세 구간으로 나뉩니다. 저온살균이나 열충전처럼 50 °C를 넘는 공정은 ±1.0 °C 구간이 적용되므로, 공정 허용 범위가 이보다 좁다면 NanoTemp125 같은 정밀 모델을 검토하세요.

살균 단위로 읽는 공정 결과

MadgeTech 4 소프트웨어에서 저온살균 단위(PU) 같은 공학 단위로 결과를 확인합니다. 로거를 제품과 함께 가열 구간에 통과시킨 뒤 도킹 스테이션에서 기록을 내려받아 구간별 온도 이력과 환산 결과를 비교합니다.

사용 방법

MicroTemp100 고온 침수형 로거
IFC202 연결과 MadgeTech 4 기록

MicroTemp100은 IFC202 인터페이스로 PC에 연결해 MadgeTech 4 Standard에서 시작, 중지, 다운로드를 진행합니다. 같은 절차를 반복해 기록 방법을 표준화합니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
IFC202MicroTemp100과 PC를 잇는 인터페이스(필수, 별매)
MadgeTech USB DriversIFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC202를 PC의 USB 포트에 연결하고 로거를 꽂으면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
3로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
4로거를 빼서 고온 액체나 공정 용기에 넣으세요.
5회수 후 IFC202에 다시 연결해 Stop, Download 순서로 기록을 받습니다.
6받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. 같은 모델 여러 대를 같은 조건으로 시작할 때는 Batch Start로 한 로거의 설정을 나머지에 적용할 수 있습니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

MicroTemp100
전체 사양

항목사양
센서내장 반도체
측정 범위-40 ~ +100 °C
교정 정확도0 ~ 50 °C ±0.5 °C, 50.1 ~ 100 °C ±1.0 °C, -40.0 ~ -0.1 °C ±2.0 °C
분해능0.1 °C
메모리32,767개 (메모리 랩)
기록 간격2초 ~ 12시간마다 1회
LED상태 LED 1개
경보고온 · 저온 한계 설정 (프로그래밍 가능)
배터리 수명+25 °C, 1분 간격 기준 일반 1년
보호 등급IP68, 70 m (230 ft) 수심까지 침수
사용 환경-40 ~ +100 °C, 0 ~ 100 %RH
재질 / 크기316L 식품용 스테인리스 / 66 × 지름 18 mm
필수 인터페이스IFC202 (MadgeTech Standard 4.2.21.0.0 이상)
시간 정확도+20 °C 월 ±1분
인증CE
품번902239-00

활용 분야

고온 공정의
침수 기록 현장

  • 저온살균 공정 — 공정 온도가 걸리는 구간의 온도 이력을 기록합니다.
  • 열충전 공정 — 충전 전후의 온도 변화를 용기 안에서 기록합니다.
  • 세척 공정 — 세척 사이클의 온도를 기록해 조건 유지 여부를 확인합니다.
  • 수중 모니터링 — 침수 상태에서 온도를 남깁니다.

선택 가이드

온도 범위별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
같은 크기로 +80 °C까지만 사용할 때MicroTemp상한이 +80 °C로 더 낮은 같은 크기 모델이라 고온이 필요 없을 때 맞습니다.
고온 구간까지 침수 기록이 필요할 때MicroTemp100상한이 더 높고 IP68 침수형입니다.
더 정밀한 고온 측정이 필요할 때NanoTemp125좁은 고온 구간에서 더 높은 정확도를 갖습니다.

구성·옵션

MicroTemp100
구성과 액세서리

구성옵션비고
MicroTemp100 로거66 × 18 mm 소형 침수형 본체, IP68기본 포함
IFC202 도킹 케이블MadgeTech 4 Standard 4.2.21.0.0 이상필수 인터페이스 (별매)
MicroTemp O-링본체 방수 씰 교체용선택 액세서리
TLH-5902 리튬 배터리배터리 교체용선택 액세서리

온도 감시

고온 로거의
교정 안내

공정 검증용 기록에서는 로거의 교정 이력이 결과의 신뢰도를 좌우하므로 연 1회 교정 주기를 권장합니다. (주)테솔에 문의하시면 KOLAS 인정 범위에 해당하는 교정인지 확인해 안내해 드립니다.
