폭발 위험 구역에서
온도를 읽는 본질안전 로거

MadgeTech Temp1000IS 본질안전 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

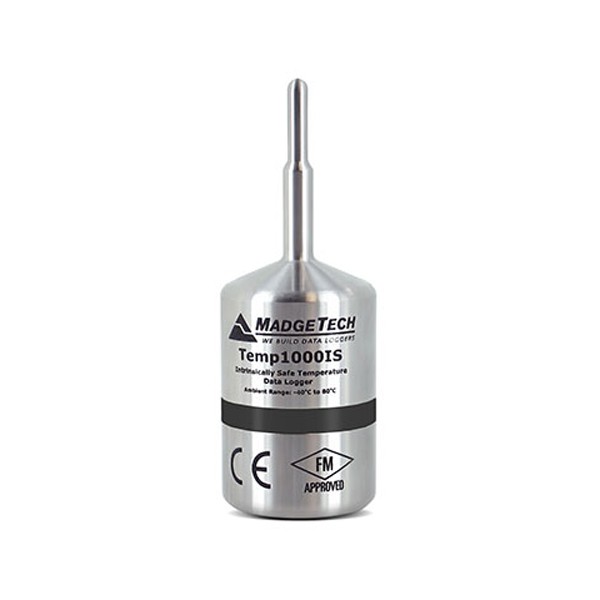

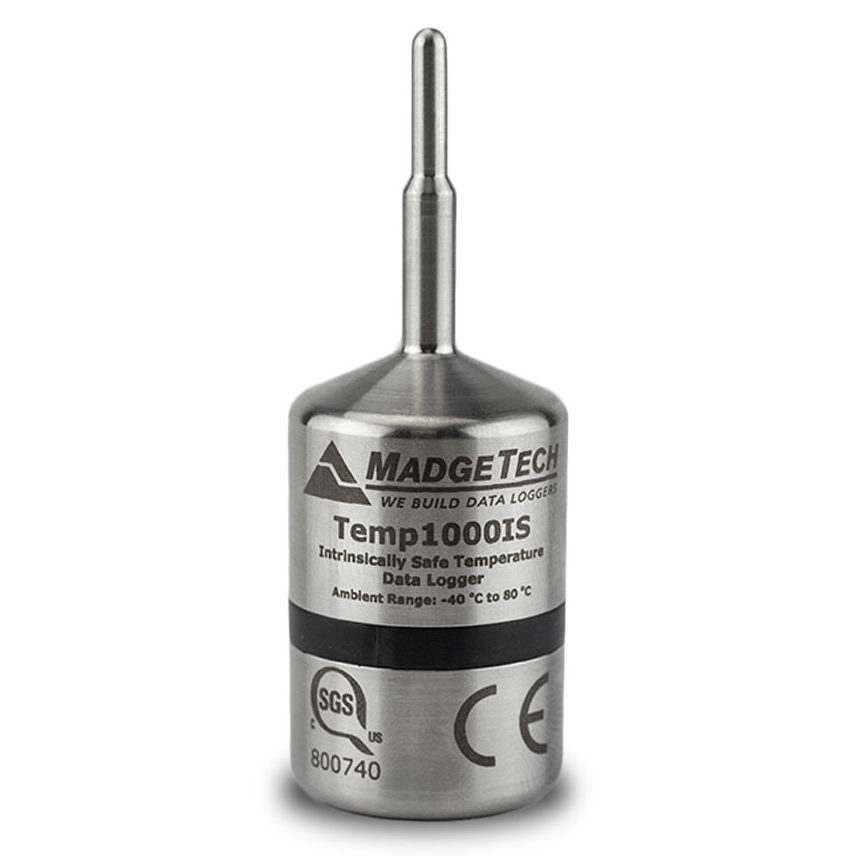

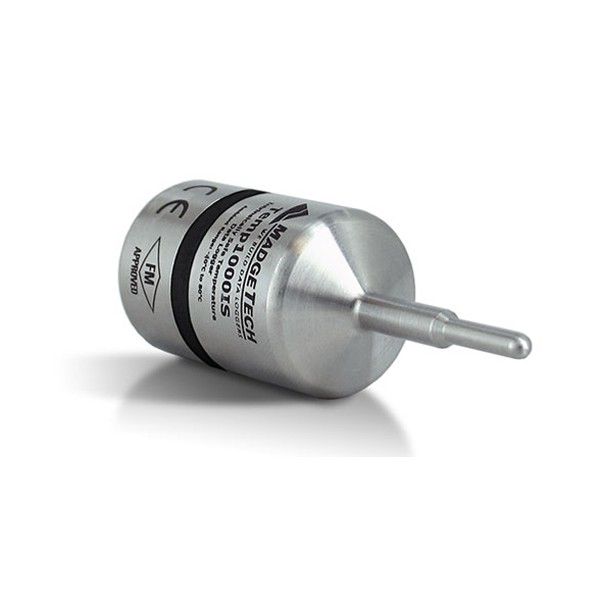

MadgeTech Temp1000IS는 316 스테인리스 본체에 고정 프로브를 갖춘 본질안전(Intrinsically Safe) 온도 데이터로거(방폭 구역용 온도 로거)로, -40 ~ +80 °C를 0.01 °C 분해능으로 기록해 에틸렌옥사이드(EtO) 멸균과 용제 보관 구역의 온도 이력을 남깁니다.

0 ~ +55 °C 구간의 교정 정확도는 ±0.5 °C이고 65,536개를 저장하며, 프로브 길이를 1·2·5.25·7 in 중에서 고를 수 있습니다. 북미 Class/Division 본질안전 등급을 적용한 이 로거는 (주)테솔이 국내에 공식 공급합니다.

-40 ~ +80 °C

측정 및 사용 범위

±0.5 °C

0 ~ +55 °C 교정 정확도

65,536개

메모리 랩 기록량

IP68

보호 등급

특징

위험 구역용으로
설계한 로거

핵심 특징현장에서 달라지는 점
본질안전 등급Class I·II·III Division 1·2 등급을 갖춰 가연성 가스·분진이 있는 구역의 온도 기록에 사용합니다.
316 스테인리스 본체용제와 멸균 가스에 노출되는 구역에서 본체 재질이 부식에 견딥니다.
선택형 고정 프로브1·2·5.25·7 in 중에서 측정 지점 깊이에 맞는 길이를 고를 수 있습니다.
대용량 메모리65,536개를 저장해 긴 멸균 사이클도 한 번에 기록합니다.

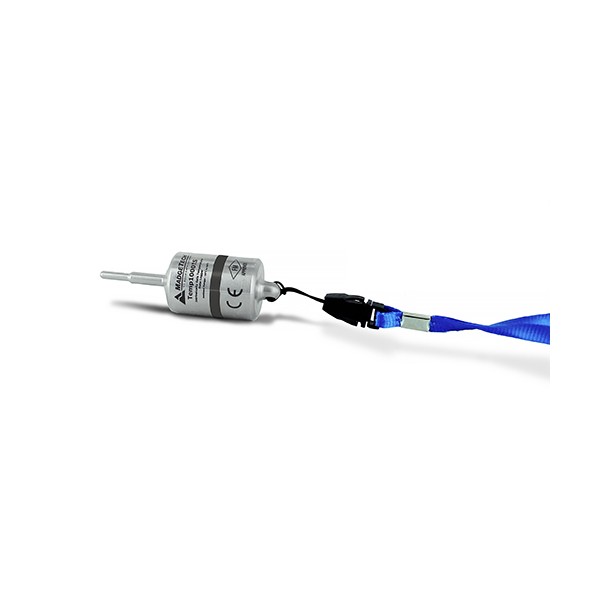

키링 엔드캡(-KR)엔드캡을 키링 형태로 선택하면 걸어서 고정하거나 회수하기 쉽습니다.
Secure 소프트웨어 구성접근 코드·전자서명·감사 추적을 갖춘 MadgeTech 4 Secure와 조합해 Part 11 요건 대응 기록을 구성합니다.

위험 장소 운용

위험 구역과
비위험 구역 구분

로거 본체는 위험 구역에 두지만 도킹 스테이션과 PC 인터페이스는 본질안전 등급이 아니므로 위험 구역 밖에서 사용합니다. 배터리 교체도 비위험 장소에서 진행하세요. 도입 전에는 설치 구역의 등급과 로거 등급(Group A-G, T4A)이 맞는지 대조해야 합니다.

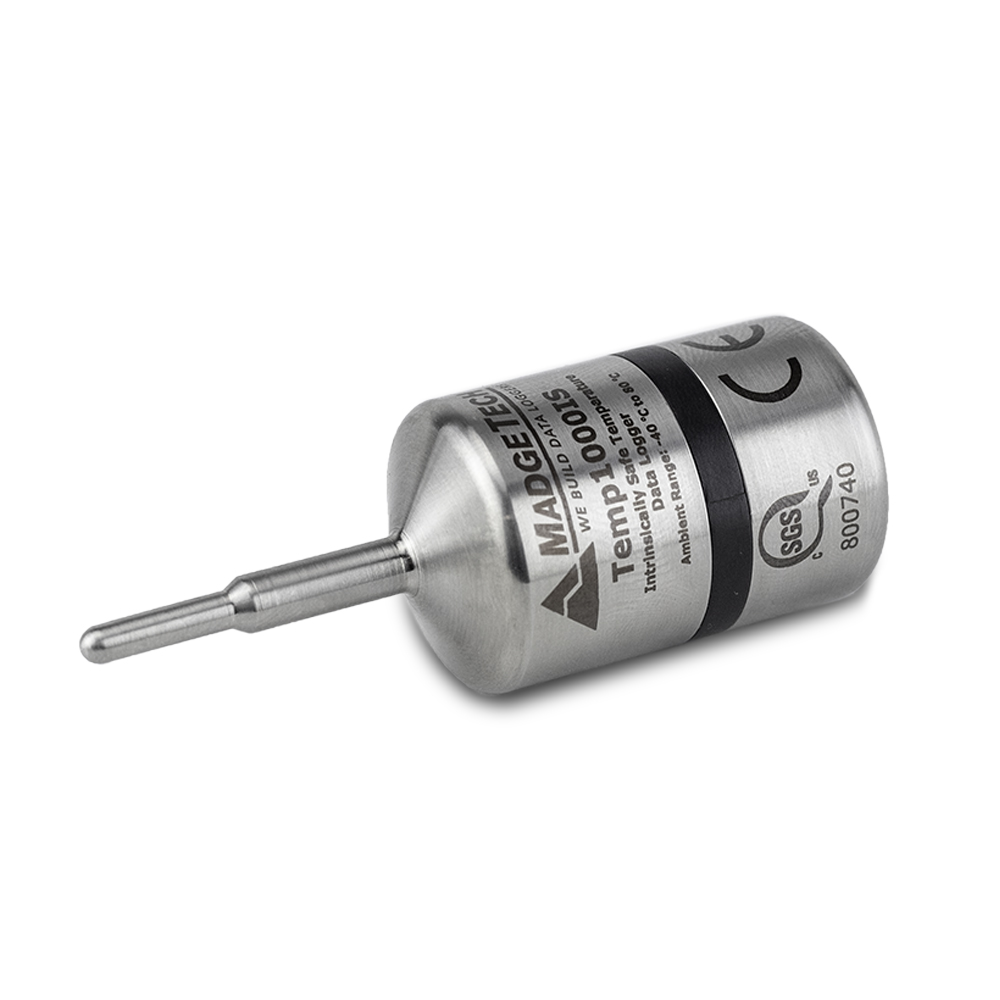

MadgeTech Temp1000IS - 눕혀 둔 Temp1000IS 본체

데이터 내려받기 동선

사이클이 끝난 로거는 위험 구역에서 회수해 구역 밖의 IFC400 또는 IFC406 도킹 스테이션에 올려 MadgeTech 4로 받습니다. 시작과 정지, 다운로드는 모두 소프트웨어에서 처리합니다.

사용 방법

Temp1000IS 본질안전 로거
안전 구역에서의 설정과 다운로드

Temp1000IS는 위험 구역 밖에 둔 IFC400 또는 IFC406 도킹 스테이션에 올려 MadgeTech 4 Standard 또는 Secure로 시작하고 내려받습니다. PC 인터페이스는 본질안전 등급이 아니므로 연결 작업은 구역 밖에서 하세요.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC400로거 1대를 올리는 USB 도킹 스테이션(별매)
IFC406로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(별매)

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2위험 구역 밖에서 IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5도킹 스테이션에서 분리한 로거만 위험 구역의 측정 위치에 배치하세요.
6사이클이 끝나면 로거를 구역 밖으로 회수해 도킹 스테이션에 올리고 Stop, Download 순서로 기록을 받습니다.

Part 11 요건에 맞춰 기록을 관리하려면 접근 코드, 전자서명, 감사추적을 갖춘 MadgeTech 4 Secure를 고르세요. IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

Temp1000IS
전체 사양

항목사양
측정 범위-40 ~ +80 °C
교정 정확도0 ~ +55 °C ±0.5 °C
분해능0.01 °C
메모리65,536개(메모리 랩)
기록 간격1초 ~ 24시간마다 1회
본질안전 등급Class I, II, III, Division 1, Groups A-G, T4A · Class I, II, III, Division 2, Groups A-D, F, G, T4A (-40 °C < Tamb < +80 °C)
적용 규격FM 3600 · FM 3610
배터리Tadiran TL-2150/S 3.6 V 리튬(비위험 장소에서 교체) · 15분 간격 일반 2년
시간 정확도0 ~ 50 °C 월 10초
프로브 길이1 · 2 · 5.25 · 7 in
크기1 in 프로브형 67.6 × 24.6 mm
엔드캡 옵션플러시 바닥 · 키링 엔드캡(-KR)
본체 재질316 스테인리스
보호 등급IP68
데이터 받기IFC400 또는 IFC406 도킹 스테이션(PC 인터페이스는 본질안전 등급 아님)
소프트웨어MadgeTech 4 Standard 4.2.19.1 이상 · Secure 4.2.18.0 이상
사용 환경-40 ~ +80 °C · 0 ~ 100 %RH(케이스 밀봉 시)

활용 분야

위험 구역의
온도 기록

  • EtO 멸균 공정 — 멸균 챔버 안의 온도 조건을 사이클 전체에 걸쳐 기록합니다.
  • 용제 보관 구역 — 가연성 용제를 저장하는 위험 구역의 온도를 남깁니다.
  • 본질안전 등급이 필요한 공정 구역 — 방폭 요건이 있는 설비 주변의 온도를 기록합니다.
  • 구역 밖 데이터 처리 — 도킹 스테이션과 PC를 위험 장소 밖에 두고 기록을 받습니다.

선택 가이드

측정 항목별
권장 모델

이럴 때 (사용 조건)권장 모델선택 이유
온도만 본질안전 등급으로 기록할 때Temp1000ISClass I·II·III 등급의 온도 전용 로거입니다.
온도와 압력을 함께 본질안전 등급으로 기록할 때PR1000IS압력·온도 로거이며 등급 범위는 Temp1000IS와 다릅니다.
같은 측정 사양을 일반 구역에서 사용할 때PR1000본질안전 등급이 필요 없는 구역용입니다.

구성·옵션

구성품과
프로브 길이

구분내용
구성품Temp1000IS 로거(1 in 프로브형 67.6 × 24.6 mm)
옵션플러시 바닥 또는 키링 엔드캡(-KR)
프로브 길이1 · 2 · 5.25 · 7 in
별매(필수)IFC400 또는 IFC406 도킹 스테이션
품번Temp1000IS(키링 엔드캡은 -KR)

멸균 검증용 로거는 정기 교정이 이력의 근거가 됩니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
