MadgeTech RFTCTemp2000A 무선 열전대 온도 데이터로거 (LCD)

MODEL: RFTCTemp2000A
브랜드: MADGETECH

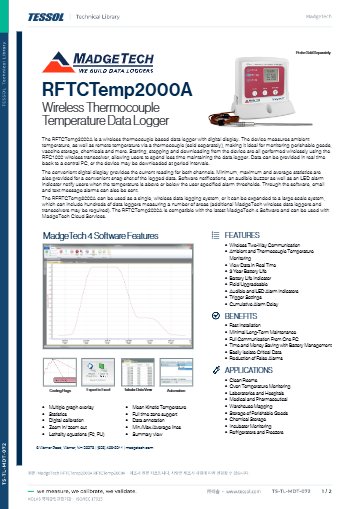

제품 자료: RFTCTemp2000A 데이터시트(영문)

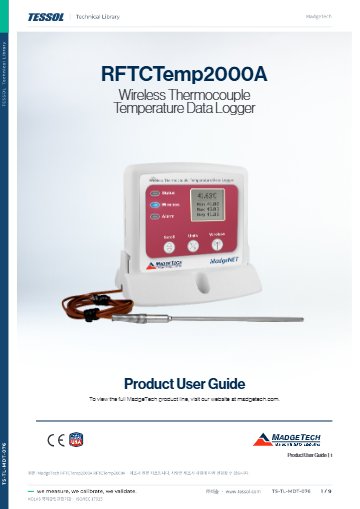

RFTCTemp2000A 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

가마·오븐 열전대 값을
화면과 무선으로 모으는 로거

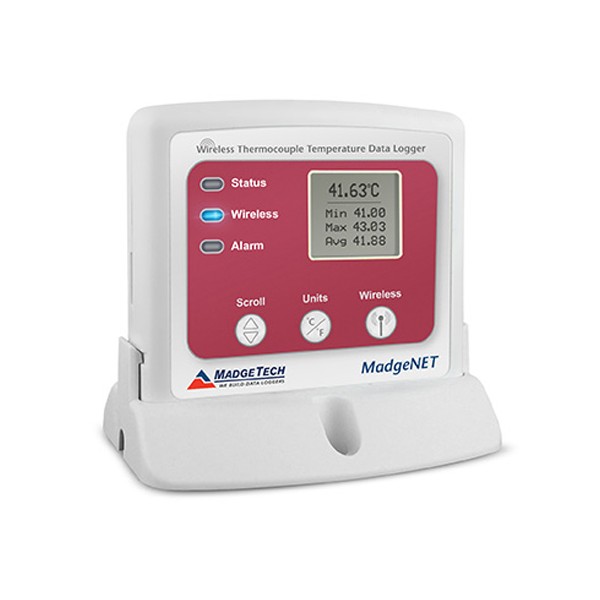

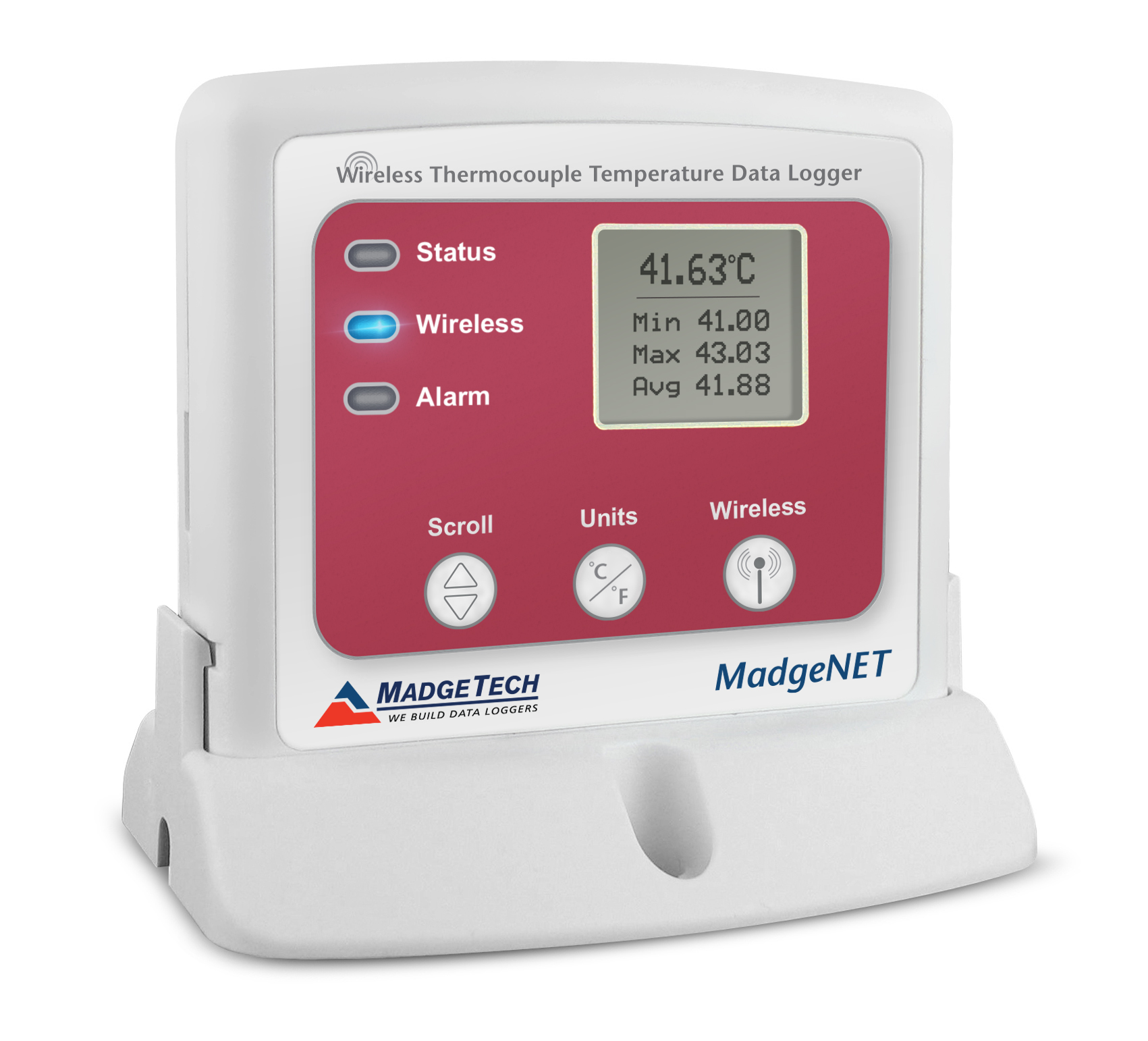

MadgeTech RFTCTemp2000A 무선 열전대 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RFTCTemp2000A는 원격 열전대 채널 1개와 냉접점 보상용 내부 채널 1개로 기록하는 LCD 무선 열전대 온도 데이터로거(무선 TC 로거)로, J·K·T·E·R·S·B·N 열전대 8종을 연결해 가마와 오븐, 열처리로의 온도를 RFC1000 수신기로 PC에 실시간 전송합니다.

J·K·T·E·N 열전대에서는 로거 정확도가 가장 좁고, 화면에 현재·최소·최대·평균값이 표시되어 설비 앞에서 바로 판단할 수 있습니다. 채널당 16,128개를 저장하며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

8종

연결 가능한 열전대 종류

±0.5 °C

J·K·T·E·N 로거 정확도

2.45 GHz

무선 주파수

2,000 ft

RFC1000까지 실외 수신 거리

특징

열전대 8종과
무선 전송

핵심 특징	현장에서 달라지는 점
열전대 8종 입력	공정 온도에 맞는 열전대를 골라 연결하므로 저온부터 1,800 °C대까지 로거 한 종류로 대응합니다.
냉접점 자동 보상	내부 온도 채널이 냉접점을 보상해 열전대만 연결하면 기록이 시작됩니다.

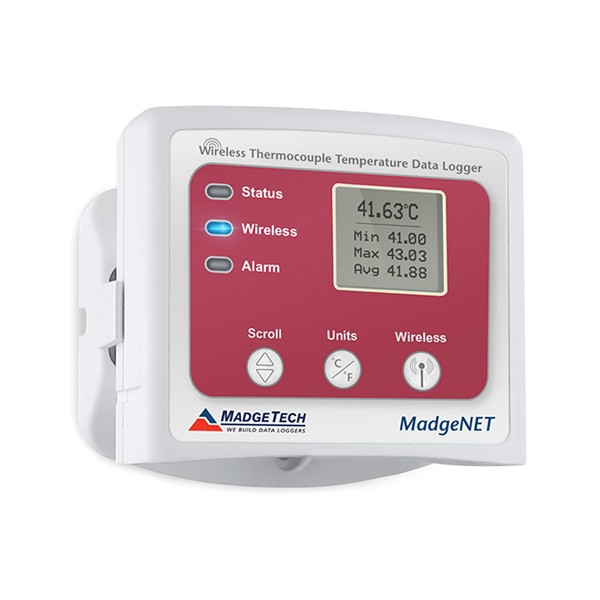

LCD 현황 표시	현재·최소·최대·평균값을 설비 앞에서 읽어 PC 없이도 이상 여부를 판단합니다.
RFC1000 무선 전송	배선 없이 수신기로 값을 보내 가마 주변에 케이블을 끌지 않고 감시합니다.
경보 알림	상·하한 이탈 시 경보음과 화면으로 알리고 PC 소프트웨어를 거쳐 이메일·SMS로도 전달합니다.
USB 단독 사용	수신기 없이 USB로 연결해 단독 로거로도 운용합니다.

무선 구성

수신 거리와
수신기 배치

무선으로 받으려면 RFC1000 수신기가 반드시 필요하며, 통신은 2.45 GHz IEEE 802.15.4 방식입니다. 수신 거리는 실외 2,000 ft, 실내 500 ft이므로 가마와 열처리로처럼 금속 구조물이 많은 실내에서는 수신기를 로거에 가깝게 두세요. 수신기 없이 사용할 때는 USB to mini-USB 케이블로 PC에 연결합니다.

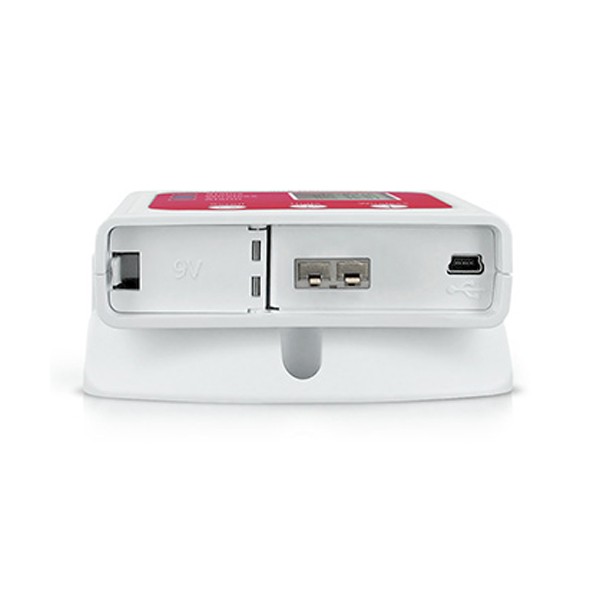

MadgeTech RFTCTemp2000A - 열전대 커넥터와 USB 접속부가 보이는 하단

커넥터 선택

열전대 접속은 SMP 미니 플러그(-MP)와 착탈식 나사 단자(-TB) 중에서 정합니다. 규격 커넥터가 달린 열전대는 -MP, 맨 선을 직접 고정하는 경우는 -TB가 맞습니다.

사용 방법

RFTCTemp2000A 무선 열전대 로거
USB 단독과 RFC1000 연결

RFTCTemp2000A는 USB to mini-USB 케이블로 PC에 연결하는 단독 로거로 쓰거나, RFC1000을 더해 2.45 GHz로 MadgeTech 4에 실시간 값을 보냅니다. 소프트웨어를 거쳐 이메일·문자 경보를 보낼 수 있습니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
RFC1000	PC에 USB로 연결하는 2.45 GHz 무선 송수신기, 로거 Claim과 실시간 수신
MadgeTech Cloud Services	cloud.madgetech.com에서 무선 로거 값을 원격으로 보고 No Readings·Channel Threshold·Battery Level 알림 설정

처음 연결하는 순서

순서	할 일
1	Windows PC에 MadgeTech 4와 USB 드라이버를 설치합니다.
2	단독으로 쓸 때는 USB to mini-USB 케이블로 PC에 연결하고 Connected Devices에서 로거를 선택해 Custom Start로 시작하세요.
3	무선으로 쓸 때는 RFC1000을 USB 케이블로 PC에 연결하고 File > Options > Communications의 Detected Interfaces 목록에 나타나는지 확인하세요.
4	로거의 파란 LED가 15초마다 깜박이면 무선 모드이며, Connected Devices에서 로거를 선택하고 Claim을 누릅니다.
5	실시간으로 보려면 Real Time Start, 로거 메모리에 단독 기록하려면 Custom Start를 고르고 읽기 간격을 정해 시작합니다.
6	기록을 받을 때는 로거를 선택해 Stop을 누른 뒤 Download를 누르세요.

LED는 녹색이 5초마다 깜박이면 기록 중, 파랑이 15초마다 깜박이면 무선 모드, 빨강이 1초마다 깜박이면 경보 상태입니다. RFC1000과 같은 네트워크의 로거는 모두 같은 채널이어야 하며 기본 채널은 25입니다(2016년 4월 15일 이전 구매품은 11). MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

열전대별 범위와
공통 사양

열전대	측정 범위	정확도
J	-210 ~ +760 °C	±0.5 °C
K	-270 ~ +1370 °C	±0.5 °C
T	-270 ~ +400 °C	±0.5 °C
E	-270 ~ +980 °C	±0.5 °C
N	-270 ~ +1300 °C	±0.5 °C
R · S	-50 ~ +1760 °C	±2.0 °C
B	+50 ~ +1820 °C	±2.0 °C

공통 사양

항목	사양
채널	내부 1개(냉접점) · 열전대 1개
내부 채널	-20 ~ +60 °C · ±0.5 °C · 분해능 0.1 °C
연결 방식	SMP 미니 플러그(-MP) · 착탈식 나사 단자(-TB)
메모리	채널당 16,128개
기록 간격	1초 ~ 24시간마다 1회
무선	2.45 GHz IEEE 802.15.4 · RFC1000까지 실외 2,000 ft, 실내 500 ft
송신 출력 · 수신 감도	+0 dBm · -95 dBm(일반값)
경보	상·하한 경보음, 화면, 이메일, SMS, 누적 경보 지연
배터리	9 V 리튬 또는 알카라인 · 1분 간격 일반 3년
통신 속도	250,000 baud
LED 표시등	녹색 · 파랑 · 빨강
크기 · 재질	76.2 × 88.9 × 24.1 mm · ABS · 4.1 oz
보호 등급	IP22
사용 환경	-20 ~ +60 °C · 0 ~ 95 %RH(비응축)
원격 확인	MadgeTech Cloud(스마트폰)

활용 분야

고온 설비의
무선 온도 기록

가마·열처리로 — 열전대로 설비 내부 온도를 기록하고 수신기로 모읍니다.
오븐·건조기 — 시간별 온도 변화를 남겨 공정 재현성을 점검합니다.
공정 다지점 감시 — 로거를 여러 지점에 나눠 두고 값을 한 PC에 모읍니다.
설비 앞 현장 판단 — 화면의 현재값과 최소·최대로 즉시 이상을 확인합니다.

선택 가이드

입력 종류별
권장 모델

이럴 때 (사용 조건)	권장 모델	선택 이유
열전대 값을 무선으로 받을 때	RFTCTemp2000A	열전대 8종과 LCD, 2.45 GHz 무선을 갖춥니다.
주변 온도를 내장 센서로만 볼 때	RFTemp2000A	외부 프로브 없이 내장 센서로 기록합니다.
100 Ω 백금 RTD를 무선으로 받을 때	RFRTDTemp2000A	RTD 입력 무선 로거입니다.
열전대를 USB로 단독 기록할 때	TC101A	화면과 무선 없이 소형 본체로 기록합니다.
본체까지 140 °C 고온에 둘 때	HiTemp140-TC	고온용 스테인리스 본체입니다.

구성·옵션

구성품과
별매 품목

구분	내용
구성품	RFTCTemp2000A 로거 본체(열전대 채널 1 · 내부 채널 1)
옵션	커넥터 -MP(SMP 미니 플러그) 또는 -TB(착탈식 나사 단자)

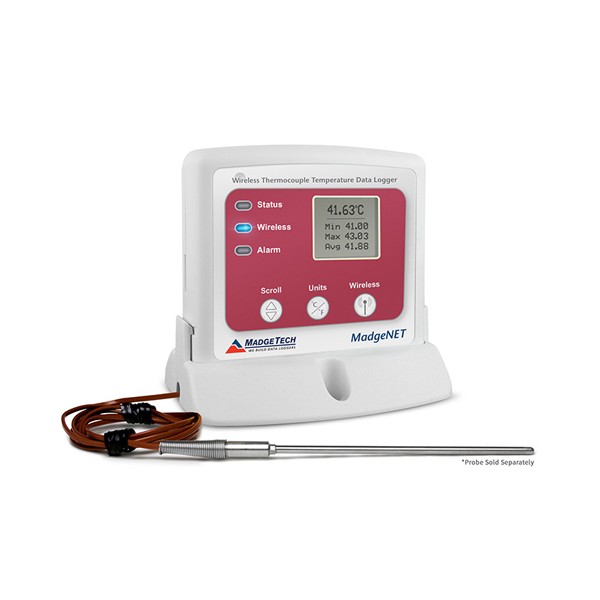

별매	열전대 프로브 · RFC1000 무선 인터페이스(무선 사용 시 필요)
품번	RFTCTemp2000A 뒤에 -MP 또는 -TB 부가

열전대와 로거는 함께 교정하면 측정 계통 전체의 오차를 확인할 수 있습니다. (주)테솔에 문의하시면 KOLAS 인정 범위에 해당하는 교정인지 확인해 안내해 드립니다.

RFTCTemp2000A와 함께 보는
MadgeTech 로거

RFTCTemp2000A 정확도에 열전대 오차도 포함됩니까?
아니요, ±0.5 °C는 로거의 측정 정확도이며 24 AWG 열전대 기준입니다. 열전대 자체 허용차는 별도로 더해 판단하세요.
RFTCTemp2000A 무선은 어떤 방식입니까?
2.45 GHz IEEE 802.15.4 방식입니다. 무선으로 받으려면 RFC1000 수신기를 함께 구성해야 합니다.
RFTCTemp2000A 대신 RTD 프로브를 연결하려면 어떤 모델이 맞습니까?
RFRTDTemp2000A를 검토하세요. 100 Ω 백금 RTD를 연결하는 같은 계열의 무선 로거입니다.
RFTCTemp2000A 경보는 어떻게 전달됩니까?
로거 경보음과 화면으로 먼저 알리고 PC 소프트웨어를 거쳐 이메일과 SMS로도 전송합니다. 경보 지연을 두면 짧은 이탈은 걸러집니다.
RFTCTemp2000A를 수신기 없이 단독으로 사용할 수 있습니까?
네, USB to mini-USB 케이블로 PC에 연결해 단독 로거로 사용합니다. RFC1000은 무선으로 쓸 때만 필요합니다.
RFTCTemp2000A 무선 열전대 로거는 누구에게 구매 문의를 합니까?
국내 단독 공급사인 (주)테솔에 연락하시면 됩니다. 측정 지점 수와 열전대 형식, 수신기까지의 거리를 알려 주시면 커넥터 종류와 RFC1000 수신기 배치를 포함한 구성과 견적을 안내해 드립니다.
