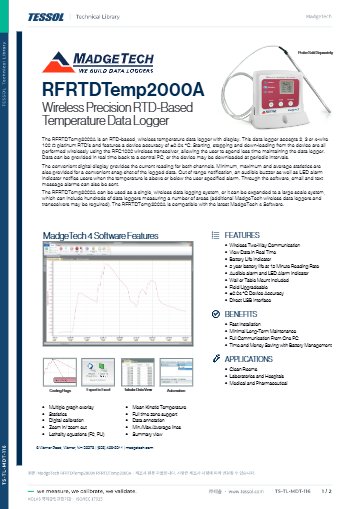

제품 자료: RFRTDTemp2000A 데이터시트(영문)

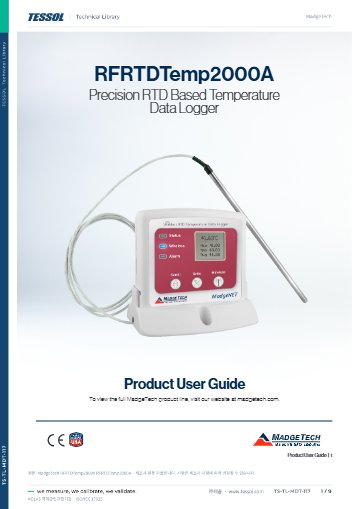

RFRTDTemp2000A 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

냉동고 안 RTD 값을
문 밖에서 보는 무선 로거

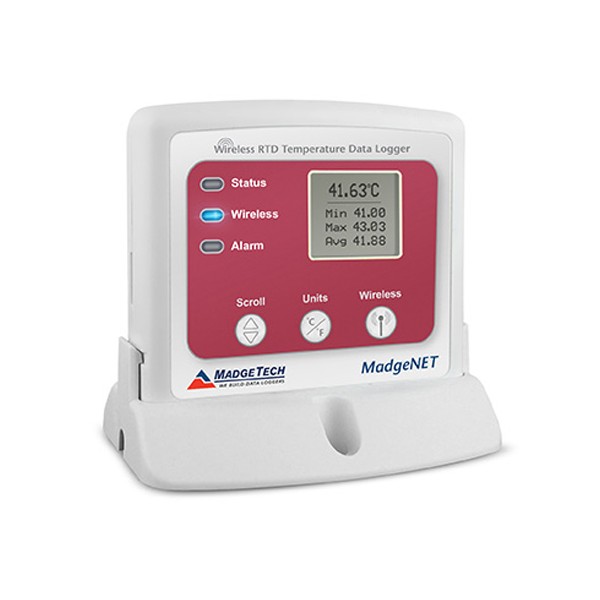

MadgeTech RFRTDTemp2000A 무선 RTD 로거

견적 받기

MadgeTech 국내 정식 공급 파트너

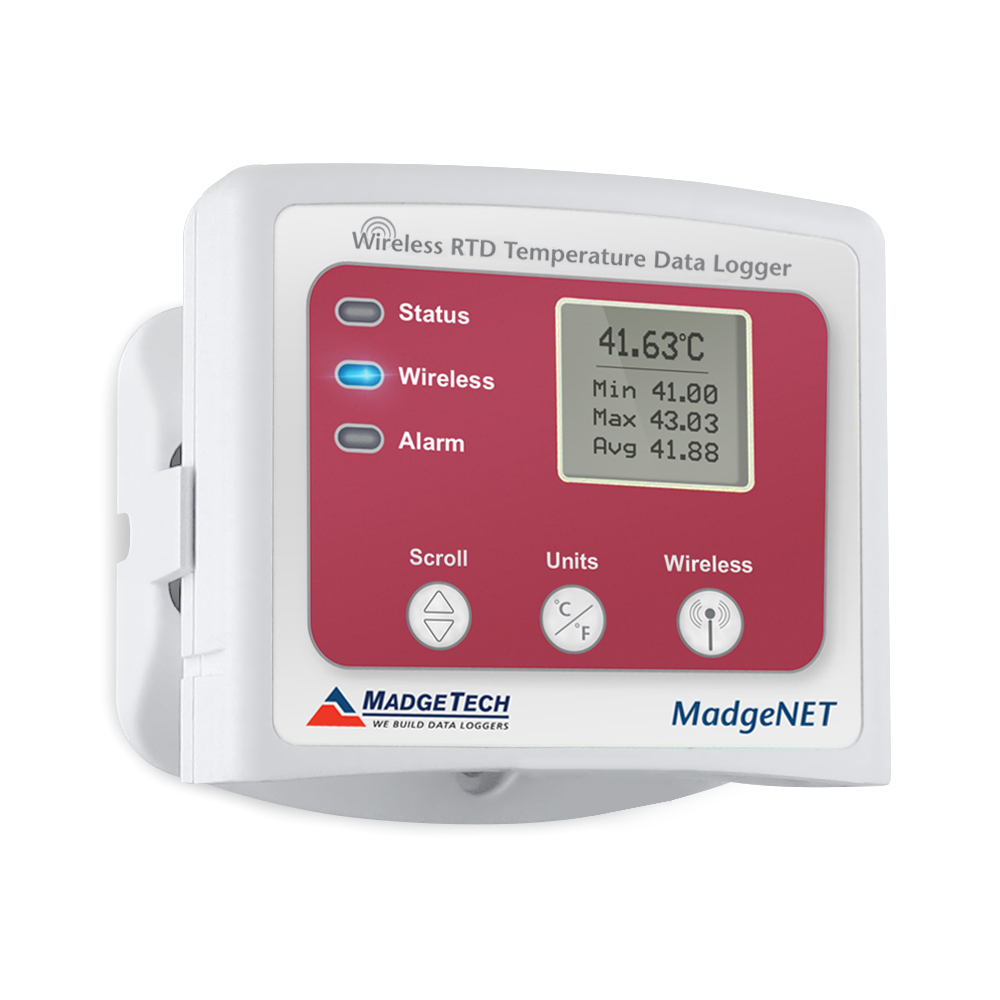

MadgeTech RFRTDTemp2000A는 외부 100 Ω 백금 RTD를 2·3·4선으로 연결해 2.45 GHz 무선으로 값을 보내는 LCD 무선 RTD 온도 데이터로거(무선 정밀 온도 기록계, RTD 입력 로거)로, 초저온 냉동고와 오븐 안 프로브 온도를 ±0.04 °C 로거 정확도로 기록합니다.

프로브만 냉동고나 오븐 안에 두고 로거는 밖에 설치하므로 본체를 -20 ~ +60 °C 환경에서 운용하며, LCD가 현재·최소·최대·평균 값을 바로 보여 줍니다. RFC1000 수신기를 두면 실시간 값을 PC로 받고 경보는 이메일과 SMS로도 전달됩니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.04 °C

로거 교정 정확도(프로브에 따라)

-200 ~ +850 °C

프로브에 따라 달라지는 범위

21,504개

메모리 랩 방식 기록 용량

2.45 GHz

IEEE 802.15.4 무선 대역

특징

프로브 정밀도와
무선 확인을 한 대에

핵심 특징	현장에서 달라지는 점
100 Ω RTD 입력	2·3·4선 RTD를 모두 연결해 프로브 배선 방식이 달라도 같은 로거로 저항 값을 읽습니다.
낮은 로거 읽기 오차	로거 자체의 읽기 오차가 작아 전체 불확도가 프로브 등급에 의해 결정되도록 구성합니다.

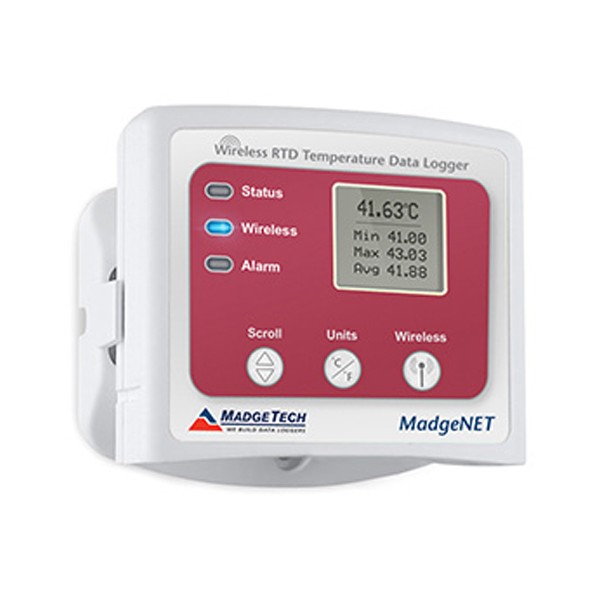

LCD 통계 표시	현재, 최소, 최대, 평균 값을 현장에서 확인해 PC 없이도 점검 기록을 남깁니다.
이메일·SMS 경보	상한과 하한 이탈을 화면과 경보음, 이메일, SMS로 전달해 야간 이탈을 놓치지 않습니다.
MadgeTech Cloud	스마트폰과 태블릿에서 기록을 원격으로 열람해 현장 방문 횟수를 줄입니다.
3년 배터리	9 V 배터리 1개로 1분 간격 기준 일반 3년을 운용해 교체 주기가 길어집니다.

프로브 구성

RTD 프로브와
로거 정확도 해석

로거 정확도 ±0.015 Ω(±0.04 °C)는 18.5~175.9 Ω(-200 ~ +200 °C) 교정 범위의 값이고, 실제 측정 오차에는 프로브 등급과 침적 깊이가 더해집니다. 분해능은 0.005 Ω(0.01 °C)이며 입력 범위는 18 ~ 400 Ω(-200 ~ +850 °C)로 프로브에 따라 달라지므로, 프로브 길이와 사용 온도를 먼저 정하세요.

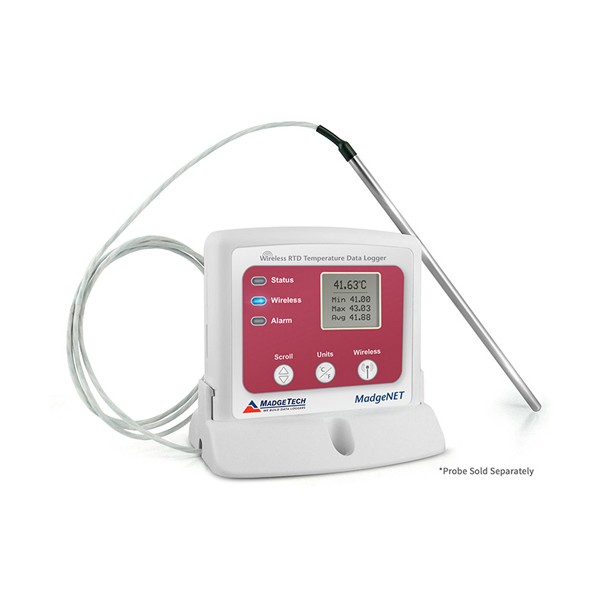

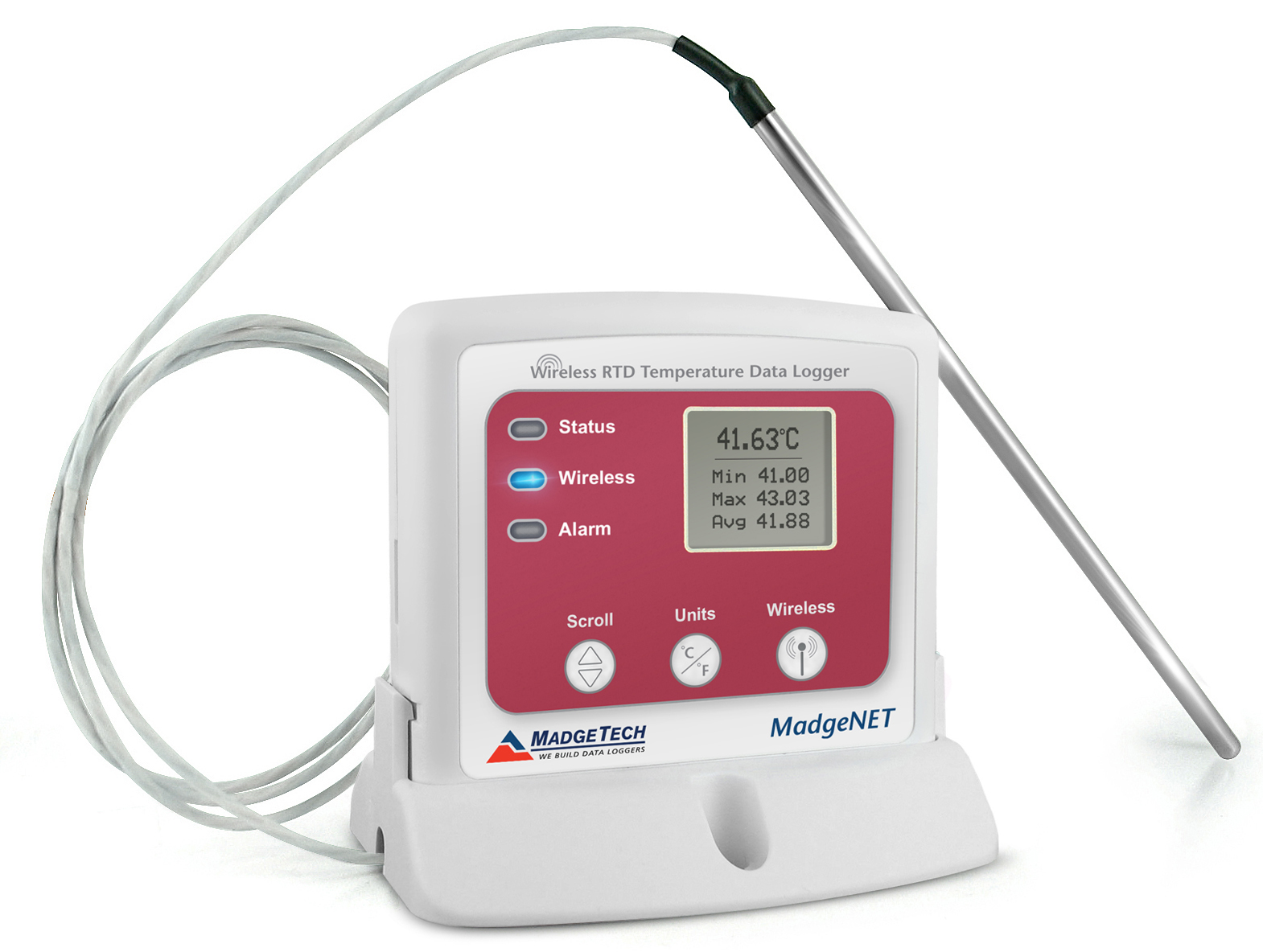

MadgeTech RFRTDTemp2000A - RTD 프로브를 연결한 RFRTDTemp2000A

냉동고 가스켓을 통과하는 프로브 인입

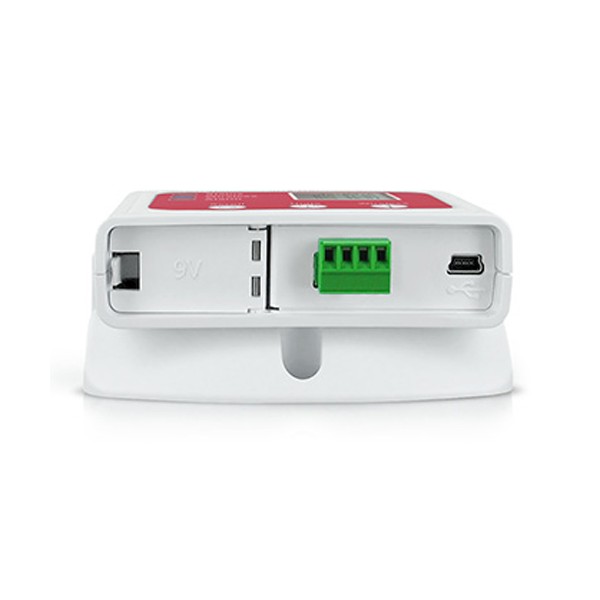

RTD 프로브는 별매이며 냉동고 도어 가스켓 사이나 포트홀로 프로브 선만 넣고 로거는 외부 벽면에 고정합니다. 본체는 ABS 재질에 IP22 등급이므로 습기와 물이 닿는 위치는 피합니다.

무선 구성

RFC1000 수신기와
통신 거리 설계

RFC1000 계열은 로거와의 통신 거리가 실외 2,000 ft, 실내 500 ft이고 RFC1000끼리는 실외 4,000 ft, 실내 1,000 ft입니다. RFC1000-CE는 로거 간 거리가 같고 RFC1000 간 거리는 실외 2,500 ft, 실내 700 ft이며 송신 출력은 0 dBm, 수신 감도는 -95 dBm(일반)입니다. 실시간 확인과 이메일 경보에는 수신기가 필요합니다.

RFC1000 수신기 설치 구성

수신기는 USB 어댑터와 전원이 포함된 구성이며 RFC1000-CE와 방진·방수 IP69K 모델도 고를 수 있습니다. 클라우드 연동은 RFC1000 Cloud Relay로 구성합니다.

사용 방법

RFRTDTemp2000A 무선 RTD 로거
RFC1000 등록과 실시간 감시

RFRTDTemp2000A는 USB to 미니 USB(250,000 baud)로 단독 사용하거나 RFC1000 수신기로 MadgeTech 4에 실시간 값을 보냅니다. 이메일·SMS 경보와 MadgeTech Cloud 원격 열람에는 RFC1000이 필요합니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
RFC1000	PC에 USB로 연결하는 2.45 GHz 무선 송수신기, 로거 Claim과 실시간 수신
MadgeTech Cloud Services	cloud.madgetech.com에서 무선 로거 값을 원격으로 보고 No Readings·Channel Threshold·Battery Level 알림 설정

처음 연결하는 순서

순서	할 일
1	Windows PC에 MadgeTech 4와 USB 드라이버를 설치합니다.
2	RTD 프로브를 냉동고나 오븐 안에 넣고 로거 본체는 밖에 두세요.
3	무선으로 쓸 때는 RFC1000을 USB 케이블로 PC에 연결하고 File > Options > Communications의 Detected Interfaces 목록에 나타나는지 확인하세요.
4	로거의 파란 LED가 15초마다 깜박이면 무선 모드이며, Connected Devices에서 로거를 선택하고 Claim을 누릅니다.
5	실시간으로 보려면 Real Time Start, 로거 메모리에 단독 기록하려면 Custom Start를 고르고 읽기 간격을 정해 시작합니다.
6	기록을 받을 때는 로거를 선택해 Stop을 누른 뒤 Download를 누르세요.

수신기 없이 쓸 때는 USB to 미니 USB 케이블로 PC에 연결해 단독 로거처럼 설정하고 내려받습니다. RFC1000과 같은 네트워크의 로거는 모두 같은 채널이어야 하며 기본 채널은 25입니다(2016년 4월 15일 이전 구매품은 11). 벽이나 설비로 거리가 부족하면 RFC1000을 하나 더 콘센트에 꽂아 리피터로 둘 수 있습니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

100 Ω RTD 입력
RFRTDTemp2000A 사양

항목	사양
입력	외부 100 Ω 백금 RTD, 2·3·4선(프로브 별매)
범위	18 ~ 400 Ω = -200 ~ +850 °C(프로브에 따라)
교정 정확도	±0.015 Ω = ±0.04 °C(프로브에 따라)
교정 범위	18.5 ~ 175.9 Ω(-200 ~ +200 °C)
분해능	0.005 Ω = 0.01 °C
메모리	21,504개, 메모리 랩
기록 간격	1초 ~ 24시간마다 1회
화면	LCD, °C·°F·Ω, 현재·최소·최대·평균
무선	2.45 GHz IEEE 802.15.4, ISM 2.405 ~ 2.475 GHz, 양방향
통신 거리 (로거-RFC1000)	실외 2,000 ft, 실내 500 ft
송신 출력 / 수신 감도	0 dBm / -95 dBm(일반)
경보	상·하한 경보음, 화면, 이메일, SMS, 누적 지연, 범위 이탈 시 초당 1회 경보음
LED 표시	녹색 5초마다 기록, 파랑 15초마다 무선, 빨강 1초마다 경보
배터리	9 V 리튬 또는 알카라인, 1분 간격 일반 3년
시간 정확도	±1분/월
외형 치수	76.2 × 88.9 × 24.1 mm
무게	140 g
재질	ABS 플라스틱
IP 등급	IP22
사용 환경	-20 ~ +60 °C, 0 ~ 95 %RH(결로 없음)
컴퓨터 인터페이스	USB to 미니 USB 250,000 baud(단독), RFC1000(무선)
소프트웨어	MadgeTech 4 Standard 4.1.0.0 이상, Secure 4.1.3.0 이상, Windows XP SP3 이상
내부 온도 센서	반도체 센서
필수 인터페이스	무선 실시간 확인에는 RFC1000
승인	CE

활용 분야

정밀 프로브 기록이
필요한 현장

초저온 냉동고 — 냉동고 안 프로브 값을 문 밖 LCD와 PC에서 확인합니다.
오븐·항온조 — 오븐 안 프로브 온도를 무선으로 받아 열처리 이력에 반영합니다.
보관 창고 — 보관 구역 온도를 실시간으로 보고 기록합니다.
실험실 장비 — 장비 온도 변화를 시간 순으로 남겨 점검 자료로 활용합니다.

선택 가이드

무선 온도 로거
모델 고르는 법

이럴 때	권장 모델	선택 이유
RTD 프로브를 사용하고 값을 무선으로 받을 때	RFRTDTemp2000A	100 Ω 백금 RTD 입력에 LCD를 갖춥니다.
열전대 프로브를 무선으로 받을 때	RFTCTemp2000A	열전대 입력의 같은 계열 무선 LCD 로거입니다.
로거 주변 온도만 무선으로 볼 때	RFTemp2000A	프로브 없이 본체 주변 온도를 기록합니다.

구성·옵션

본체와 무선
수신기 구성

구분	내용	품번
본체	RFRTDTemp2000A 로거 본체(RTD 프로브 별매)	901431-00
수신기	RFC1000 무선 수신기/중계기(USB 어댑터·전원 포함)	901383-00
수신기(CE)	RFC1000-CE 수신기/중계기	901338-00
수신기(IP69K)	RFC1000-IP69K 방진·방수 수신기/중계기	901389-00
클라우드	RFC1000 Cloud Relay, RFC1000-CE Cloud Relay	901900-00, 901901-00
배터리	9 V 리튬 또는 알카라인, 교체용 U9VL-J	901804-00

온도 감시

교정 주기와
KOLAS 안내

RTD 로거는 프로브와 로거를 함께 교정 대상으로 보고 사용 기준과 교정 주기에 맞춰 관리합니다. 정기 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

RFRTDTemp2000A와 함께 보는
무선 온도 로거

RFRTDTemp2000A를 수신기 없이도 사용할 수 있습니까?
네, USB로 연결해 단독 로거처럼 설정하고 내려받습니다. 무선 실시간 확인과 이메일·SMS 경보에는 RFC1000이 필요합니다.
RFRTDTemp2000A에 RTD 프로브가 함께 구성됩니까?
아니요, RTD 프로브는 별매입니다. 설치 위치의 온도 범위와 프로브 길이에 맞춰 함께 선택합니다.
RFRTDTemp2000A 대신 열전대를 사용하려면 어떤 모델이 맞습니까?
RFTCTemp2000A가 맞습니다. 열전대 8종을 연결하는 같은 계열 무선 LCD 로거입니다.
RFRTDTemp2000A 본체를 초저온 냉동고 안에 넣어도 됩니까?
아니요, 본체 사용 범위는 -20 ~ +60 °C이므로 프로브만 냉동고에 넣고 로거는 외부에 둡니다. 본체는 IP22이므로 습기가 닿지 않는 벽면에 고정합니다.
RFRTDTemp2000A 배터리는 얼마나 사용합니까?
1분 간격 기준 일반 3년입니다. 기록 간격과 무선 사용 빈도에 따라 달라집니다.
RFRTDTemp2000A 무선 RTD 로거는 어디에서 견적을 받습니까?
MadgeTech를 국내에 공식 공급하는 (주)테솔에 문의하세요. 측정 지점 수와 사용 온도 범위, 프로브 길이, 수신기까지의 거리를 알려 주시면 RTD 프로브와 RFC1000 수신기를 포함한 구성과 견적을 안내해 드립니다.
