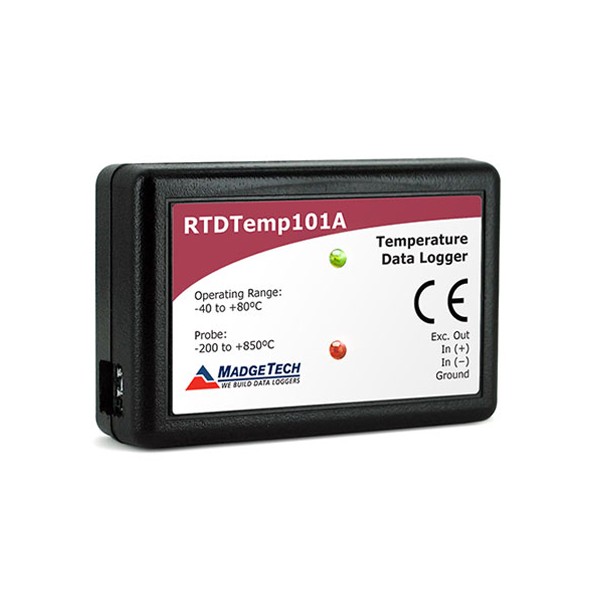

MadgeTech RTDTemp101A RTD 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RTDTemp101A는 외부 100 Ω 백금 RTD를 나사 단자로 연결하는 성냥갑 크기의 RTD 온도 데이터로거(Pt100 로거)로, 연결한 프로브에 따라 -200 ~ +850 °C를 기록하며 로거가 저항을 읽는 정확도는 ±0.04 °C입니다.

1,396,736개를 저장하고 15분 간격 기준 3.6 V 리튬 배터리가 일반 10년 지속되므로 장기 모니터링에서 교체 부담이 적습니다. 35 × 54 × 15 mm 본체로 공정 옆 선반에 두는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.04 °C

로거 교정 정확도

-200 ~ +850 °C

연결 프로브에 따른 범위

1,396,736개

기록 용량

10년

15분 간격 일반 배터리 수명

특징

프로브를 고르는
정밀 RTD 로거

핵심 특징현장에서 달라지는 점
2·3·4선 결선프로브 결선 방식에 맞춰 착탈식 나사 단자에 연결하므로 기존 RTD를 그대로 이어 쓸 수 있습니다.
저항 측정 정확도저항 측정 오차를 작게 묶어 프로브 오차가 전체 정확도를 좌우하도록 구성합니다.
푸시버튼 다중 시작·정지버튼으로 기록을 여러 번 시작하고 멈춰 필요한 구간만 나눠 저장합니다.
상한·하한 경보기준 온도를 정해 두면 이탈을 LED와 기록으로 남깁니다.
최대 18개월 지연 시작장기 설치 계획에 맞춰 기록 시작 시점을 미리 정합니다.
IFC200 USB 연결USB 케이블로 PC에 연결해 MadgeTech 4로 데이터를 받습니다.

결선과 정확도

결선 방식과
프로브 정확도

RTDTemp101A는 2선, 3선, 4선 결선을 모두 받지만 3선 프로브는 로거 정확도를 보장하지 않으므로 2선이나 4선을 권장합니다. 표시된 ±0.04 °C는 로거만의 값이며 전체 측정 오차는 프로브 종류와 교정 상태에 따라 달라집니다. 프로브는 따로 구성하므로 범위와 길이를 도입 전에 정하세요.

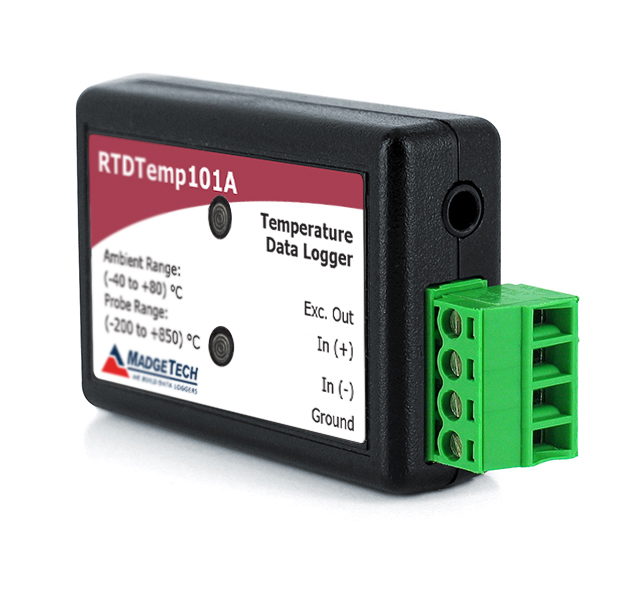

MadgeTech RTDTemp101A - 나사 단자가 붙은 RTDTemp101A

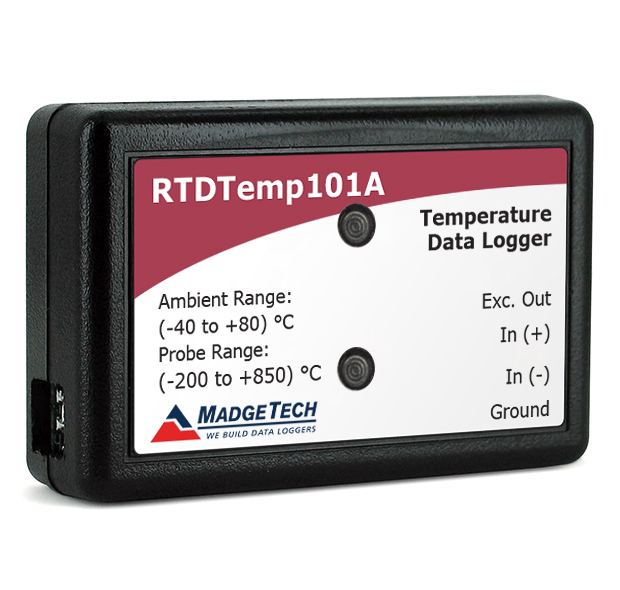

본체와 프로브의 역할 분리

본체의 사용 환경은 -40 ~ +80 °C이므로 오븐이나 항온 장비의 내부에 넣지 말고 프로브만 공정 안에 둡니다. 장비 바깥 선반에 본체를 두면 LED로 상태를 확인하기 쉽습니다.

사용 방법

RTDTemp101A RTD 로거
IFC200 연결과 첫 기록

RTDTemp101A는 IFC200 USB 케이블(115,200 baud)로 PC에 연결해 MadgeTech 4에서 시작하고 데이터를 받습니다. 프로브는 별매 100 Ω 백금 RTD를 연결합니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC200로거와 PC를 잇는 USB 인터페이스 케이블(115,200 baud, 별매)

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC200을 처음 USB로 연결하기 전에 MadgeTech 4와 USB 드라이버 설치를 먼저 마치세요.
3IFC200 케이블로 로거와 PC의 USB 포트를 연결하면 로거가 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5100 Ω 백금 RTD 프로브를 연결해 측정 위치에 두세요.
6회수한 로거를 IFC200으로 다시 연결해 Stop, Download 순서로 기록을 받습니다.
7받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

기록이 끝나거나 정지한 로거는 PC에서 다시 시작 설정을 해야 다음 기록을 시작합니다. 기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

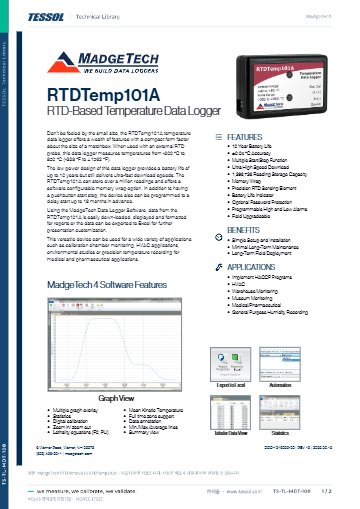

사양

RTDTemp101A RTD 로거
전체 사양

항목사양
입력외부 100 Ω RTD(별매) · 2·3·4선 · 착탈식 나사 단자
채널 수1
범위18 ~ 400 Ω = -200 ~ +850 °C(프로브에 따라)
교정 정확도±0.015 Ω = ±0.04 °C(프로브에 따라, 0 ~ 200 Ω 표준 교정 기준)
분해능0.0005 Ω = 0.01 °C
메모리1,396,736개 · 다중 시작·정지 모드 380,928개
기록 간격1초 ~ 24시간마다 1회
시작 방식즉시 · 최대 18개월 지연 · 버튼 다중 시작·정지
경보상한·하한 기준 설정
표시등빨강 · 초록 LED
배터리3.6 V 리튬 LTC-7PN(사용자 교체) · 15분 간격 일반 10년
본체35 × 54 × 15 mm · 폴리카보네이트 · 24 g
사용 환경-40 ~ +80 °C · 0 ~ 95 %RH(결로 없음)
데이터 받기IFC200 USB 케이블 · 115,200 baud
인증CE

활용 분야

RTD 기록이
필요한 현장

  • 냉동·냉장 설비 — RTD 프로브로 설비 내부 온도를 기록합니다.
  • 공정 용기 — 프로브를 용기에 넣고 본체는 밖에 둡니다.
  • 오븐·항온 장비 — 장비 온도를 프로브로 측정해 균일도를 점검합니다.
  • 교정 관리 — 프로브와 로거를 한 세트로 교정해 관리 항목을 줄입니다.

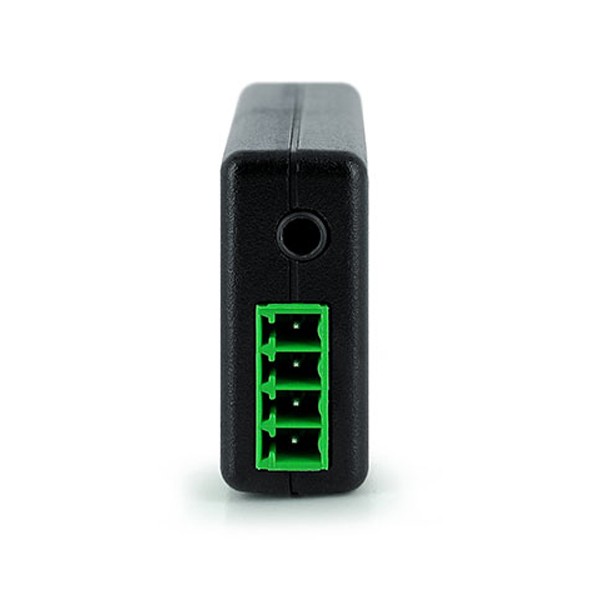

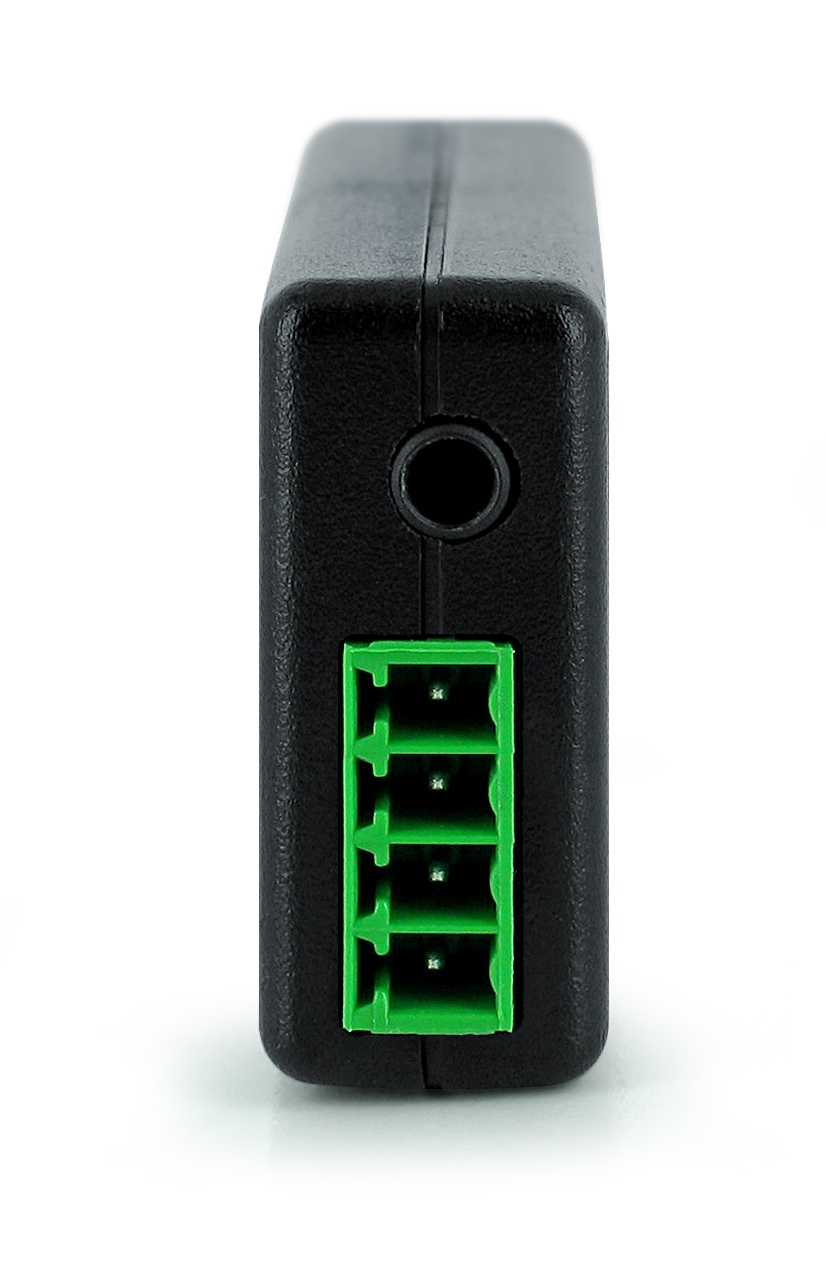

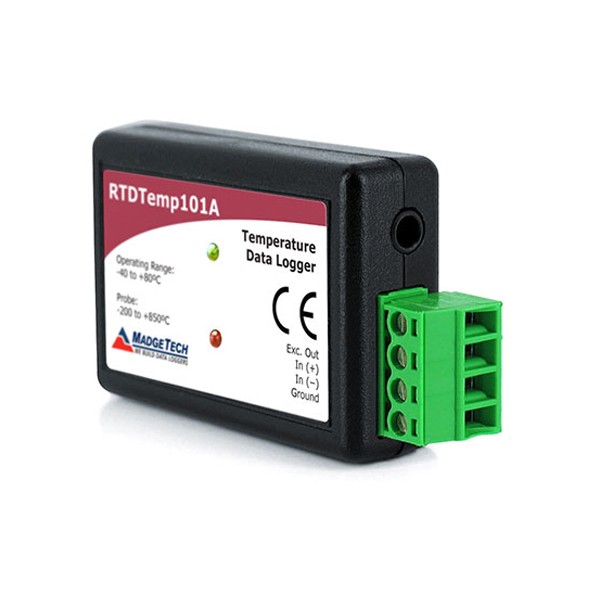

MadgeTech RTDTemp101A - RTD 선을 연결하는 4극 나사 단자
RTD 선을 연결하는 4극 나사 단자

선택 가이드

입력 방식별
권장 모델

이럴 때 (사용 조건)권장 모델선택 이유
RTD 값을 무선으로 받을 때RFRTDTemp2000A같은 100 Ω RTD 입력에 LCD와 무선을 갖춥니다.
열전대 프로브를 연결할 때TC101A열전대 8종 입력의 소형 로거입니다.
프로브 끝을 더 높은 온도까지 쓸 때HiTemp140-PT휘는 Pt100 프로브를 일체형으로 갖춥니다.

구성·옵션

구성품과
별매 품목

구분내용
구성품RTDTemp101A 로거 본체 · 착탈식 나사 단자
결선2선 · 3선 · 4선
별매100 Ω 백금 RTD 프로브 · IFC200 USB 케이블
품번RTDTemp101A

프로브와 로거를 한 세트로 교정하면 전체 측정 오차를 한 번에 관리합니다. 정기 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
