오븐·가마 온도를
살피는 성냥갑 크기 열전대 로거

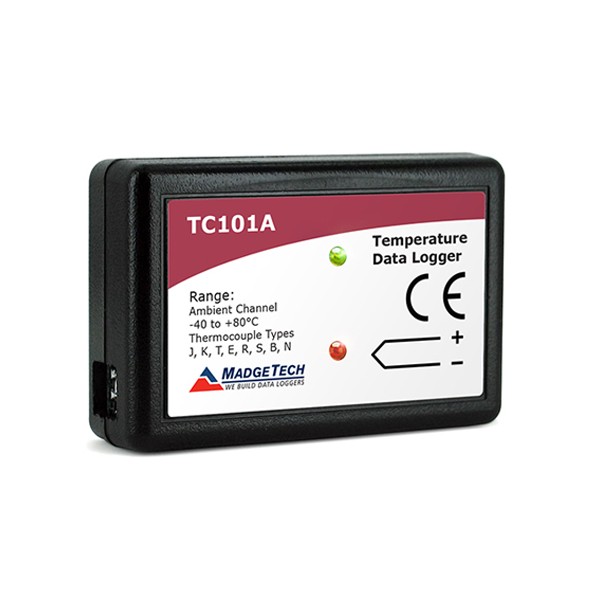

MadgeTech TC101A 열전대 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech TC101A는 열전대 1개를 연결하고 내부 채널로 냉접점을 자동 보상하는 성냥갑 크기의 단채널 열전대 온도 데이터로거(TC 로거)로, J·K·T·E·R·S·B·N 열전대 8종에 따라 -270 ~ +1820 °C를 기록해 오븐과 가마, 냉동고의 온도를 남깁니다.

838,051개를 저장하고 15분 간격 기준 3.6 V 리튬 배터리가 일반 10년 지속되므로 한 번 설치하면 오래 운용할 수 있습니다. 커넥터 세 종류를 갖춘 이 로거는 (주)테솔이 국내에 공식 공급합니다.

8종

연결 가능한 열전대 종류

±0.5 °C

J·K·T·E·N 로거 정확도

838,051개

기록 용량

10년

15분 간격 일반 배터리 수명

특징

단채널 열전대
장기 기록 로거

핵심 특징현장에서 달라지는 점
열전대 8종 입력저온 냉동고부터 고온 가마까지 공정에 맞는 열전대를 골라 한 로거로 대응합니다.
냉접점 자동 보상내부 채널이 냉접점을 보상해 열전대를 꽂기만 하면 보정 설정이 필요 없습니다.
커넥터 3종SMP 미니 플러그, 고정 나사 단자, 착탈식 나사 단자 중에서 교체 빈도와 선 형태에 맞춰 고를 수 있습니다.
다중 시작·정지여러 번 시작하고 멈춰 기록을 구간별로 나눠 저장합니다.
트리거 모드조건 구간만 저장해 메모리를 아낍니다.
IFC200 USB 연결115,200 baud로 PC에 연결해 MadgeTech 4로 데이터를 받습니다.

열전대 선택

열전대 종류와
커넥터 고르기

열전대 종류는 측정 온도 범위로 고릅니다. 예를 들어 K형은 -270 ~ +1370 °C를 측정하고, 1,800 °C대 고온은 B형이 담당합니다. 열전대 저항은 최대 100 Ω까지 허용하므로 선이 길어지는 설치에서는 저항을 먼저 따져 보세요.

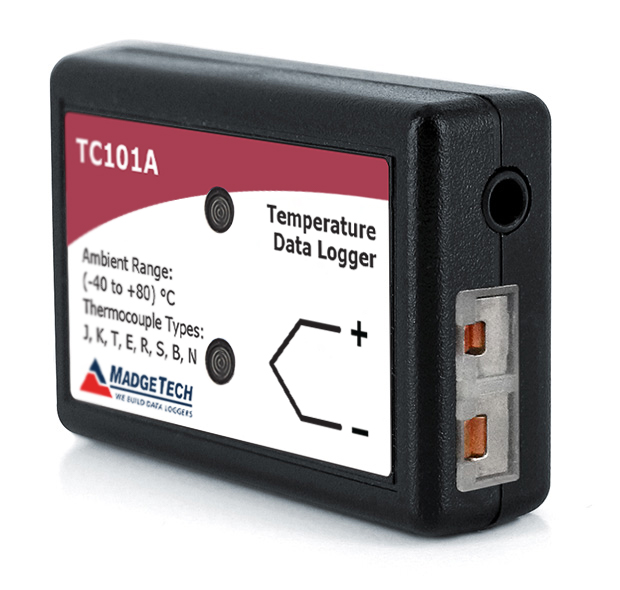

MadgeTech TC101A - 미니 열전대 커넥터를 단 TC101A

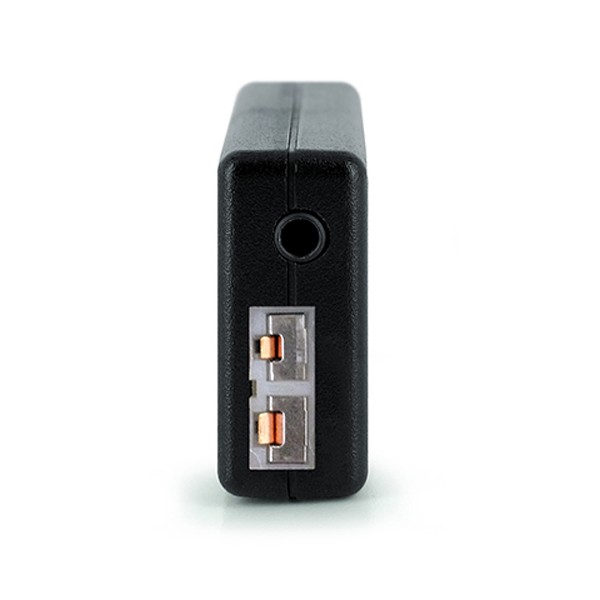

커넥터 세 종류

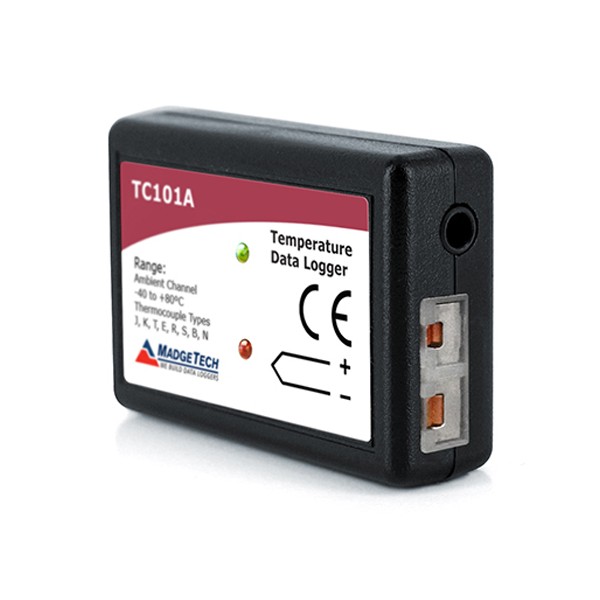

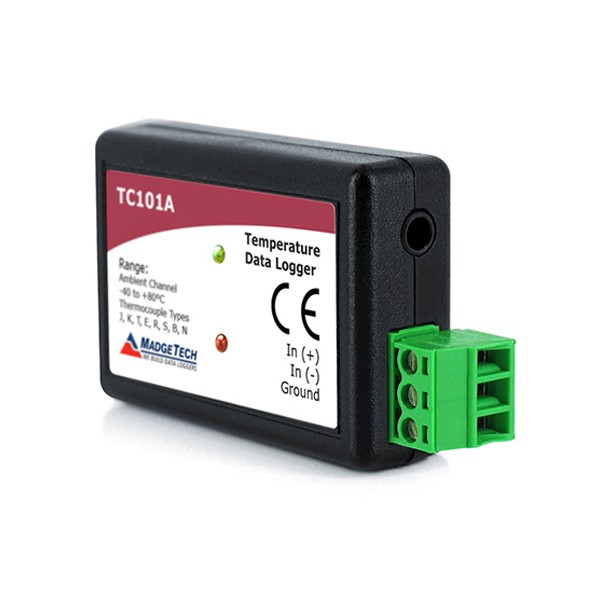

자주 열전대를 바꿔 끼우면 SMP 미니 플러그(-MP), 맨 선을 고정해 두면 고정 나사 단자(-ST), 선을 분리해야 하면 착탈식 나사 단자(-TB)가 맞습니다.

사용 방법

TC101A 열전대 로거
IFC200 연결과 MadgeTech 4 기록

TC101A는 IFC200 USB 인터페이스(115,200 baud)로 PC에 연결해 MadgeTech 4 소프트웨어에서 기록을 시작하고 받습니다. 받은 기록은 그래프와 표로 정리합니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC200로거와 PC를 잇는 USB 인터페이스 케이블(115,200 baud, 별매)

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC200을 처음 USB로 연결하기 전에 MadgeTech 4와 USB 드라이버 설치를 먼저 마치세요.
3IFC200 케이블로 로거와 PC의 USB 포트를 연결하면 로거가 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.

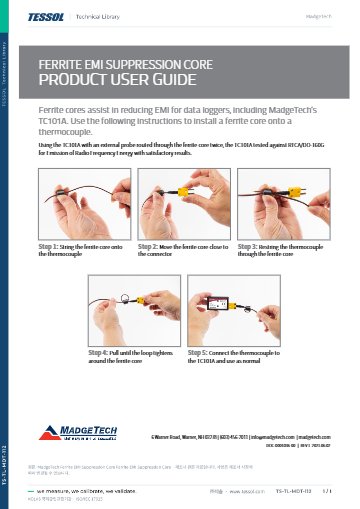

5열전대 프로브를 연결해 측정 위치에 고정하세요.
6회수한 로거를 IFC200으로 다시 연결해 Stop, Download 순서로 기록을 받습니다.
7받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

기록이 끝나거나 정지한 로거는 PC에서 다시 시작 설정을 해야 다음 기록을 시작합니다. 기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

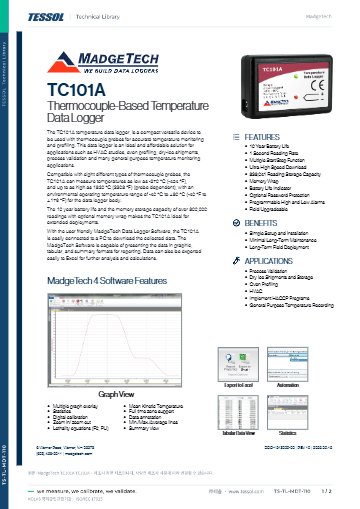

사양

열전대별 범위와
공통 사양

열전대측정 범위정확도
J-210 ~ +760 °C±0.5 °C
K-270 ~ +1370 °C±0.5 °C
T-270 ~ +400 °C±0.5 °C
E-270 ~ +980 °C±0.5 °C
N-270 ~ +1300 °C±0.5 °C
R · S-50 ~ +1760 °C±2.0 °C
B+50 ~ +1820 °C±2.0 °C

공통 사양

항목사양
채널내부 1개 · 열전대 1개
내부 채널-40 ~ +80 °C · 0.01 °C · ±0.5 °C(0 ~ 50 °C) · 냉접점 자동 보상
연결 방식SMP 미니 플러그(-MP) · 고정 나사 단자(-ST) · 착탈식 나사 단자(-TB)
열전대 최대 저항100 Ω
메모리838,051개 · 다중 시작·정지 및 트리거 모드 322,323개
기록 간격1초 ~ 24시간마다 1회
표시등빨강 · 초록 LED
배터리3.6 V 리튬 LTC-7PN(사용자 교체) · 15분 간격 일반 10년
본체35 × 54 × 15 mm · 폴리카보네이트
사용 환경-40 ~ +80 °C · 0 ~ 95 %RH(결로 없음)
데이터 받기IFC200 USB 케이블 · 115,200 baud
인증CE

활용 분야

열전대 기록이
필요한 현장

  • 오븐·가마 — 내부 온도 변화를 열전대로 기록합니다.
  • 냉동고 — 보관 제품의 온도를 열전대로 측정합니다.
  • 공정 지점 감시 — 열전대를 꽂아 온도 변화를 추적합니다.
  • 고온 오븐 운용 — 열전대만 오븐 안에 넣고 본체는 바깥에 둡니다.

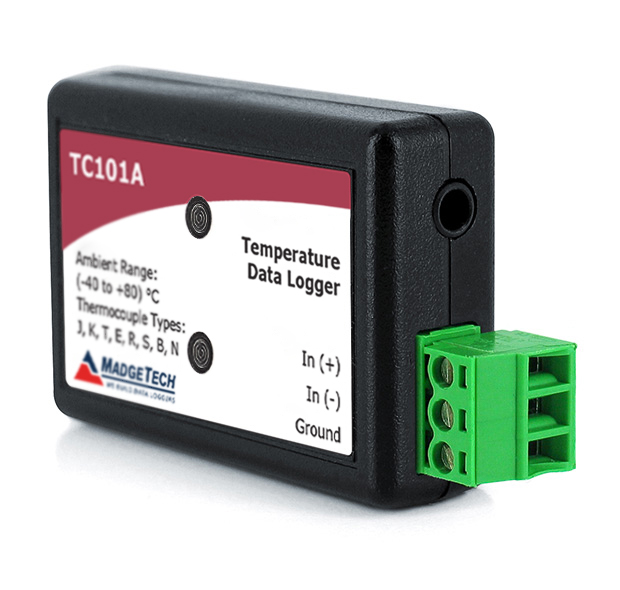

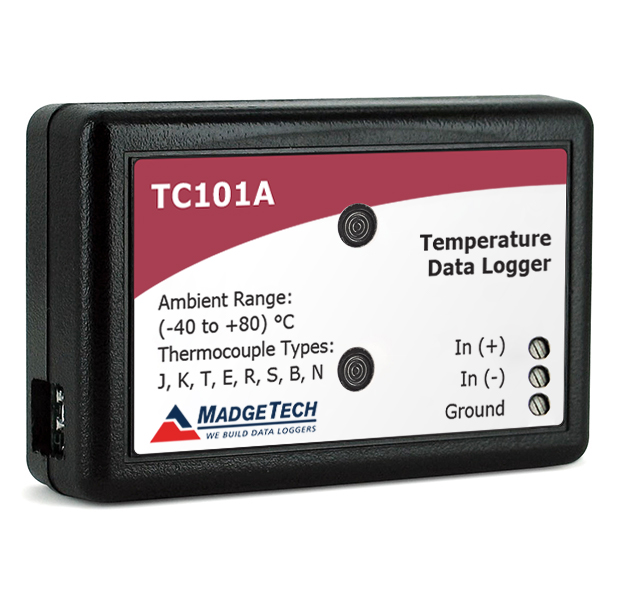

MadgeTech TC101A - 나사 단자형 TC101A
나사 단자형 TC101A

선택 가이드

설치 조건별
권장 모델

이럴 때 (사용 조건)권장 모델선택 이유
고온 오븐 안에 본체까지 넣을 때HiTemp140-TC고온용 스테인리스 본체에 열전대 커넥터를 갖춥니다.
열전대를 무선으로 PC에 보낼 때RFTCTemp2000ALCD와 2.45 GHz 무선을 갖춥니다.
RTD 프로브를 연결할 때RTDTemp101A100 Ω 백금 RTD 입력의 소형 로거입니다.

구성·옵션

구성품과
별매 품목

구분내용
구성품TC101A 로거 본체(내부 채널 1 · 열전대 채널 1)
옵션커넥터 -MP(SMP 미니 플러그) · -ST(고정 나사 단자) · -TB(착탈식 나사 단자)
별매열전대 프로브 · IFC200 USB 인터페이스
품번TC101A(커넥터 접미사 -MP · -ST · -TB)

로거와 열전대를 함께 교정하면 측정 계통 전체의 오차를 관리하기 쉽습니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는 경우 방법과 일정을 안내해 드립니다.
