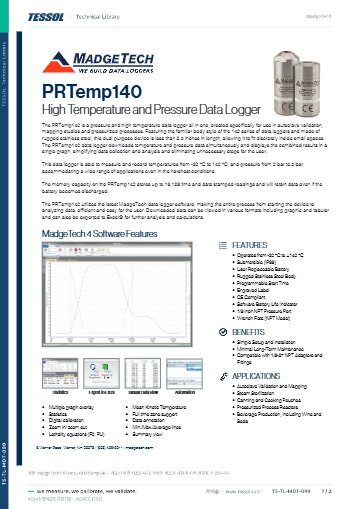

제품 자료
제품문의 구매하기

멸균 한 사이클의 온도와 압력을
한 본체에 담은 로거

MadgeTech PRTemp140 고온 온도·압력 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech PRTemp140은 RTD 온도 센서와 스트레인 게이지 압력 센서를 지름 24.6 mm의 316 스테인리스 본체 하나에 넣은 잠수형 고온 온도·압력 데이터로거로, -20 ~ +140 °C의 온도와 0 ~ 5 bar의 절대압을 한 파일에 함께 기록합니다.

멸균 구간에서 온도 정확도가 ±0.1 °C이고 압력 정확도가 ±0.03 bar이어서 증기 공정의 온도와 압력을 같은 시각 기준으로 대조할 수 있습니다. IP68 침수형 본체를 갖춘 이 로거는 (주)테솔이 국내에 공식 공급합니다.

-20 ~ +140 °C

RTD 온도 측정 범위

0 ~ 5 bar

절대압 측정 범위

±0.1 °C

멸균 구간 온도 정확도

IP68

침수형 본체

특징

온도와 압력을
한 몸으로 기록

핵심 특징현장에서 달라지는 점
온도·압력 동시 기록두 값이 같은 시각 기준으로 한 파일에 남아 멸균 조건을 따로 맞춰 보는 수고가 없습니다.
24.6 mm 단일 본체센서 두 개가 한 본체에 있어 좁은 멸균 용기 안에도 한 개만 넣으면 됩니다.
RTD 온도 센서온도를 0.01 °C 단위로 측정해 멸균 곡선의 미세한 변화를 놓치지 않습니다.
스트레인 게이지 압력0.0001 bar 단위로 절대압을 기록해 증기 압력의 상승과 하강을 세밀하게 추적합니다.
316 스테인리스 IP68증기와 응축수가 있는 챔버 안에서도 본체를 보호하며 침수 조건에서도 사용할 수 있습니다.
LVL·NPT 상단 선택평면형 또는 1/8-27 NPT 포트형 중에서 고정 방식에 맞춰 고를 수 있습니다.

압력 해석

절대압 기준과
구간별 정확도

압력은 진공을 0으로 보는 절대압으로 기록하므로 게이지압 값과 직접 비교하면 대기압만큼 차이가 납니다. 게이지압 기록이 필요하면 PR1000을 선택하세요. 정확도는 온도에 따라 달라서 고온 구간에서는 압력 ±0.03 bar, 저온 쪽 -20 ~ +19.99 °C에서는 ±0.1 bar로 넓어지므로 멸균 판정은 고온 구간 값을 기준으로 잡습니다.

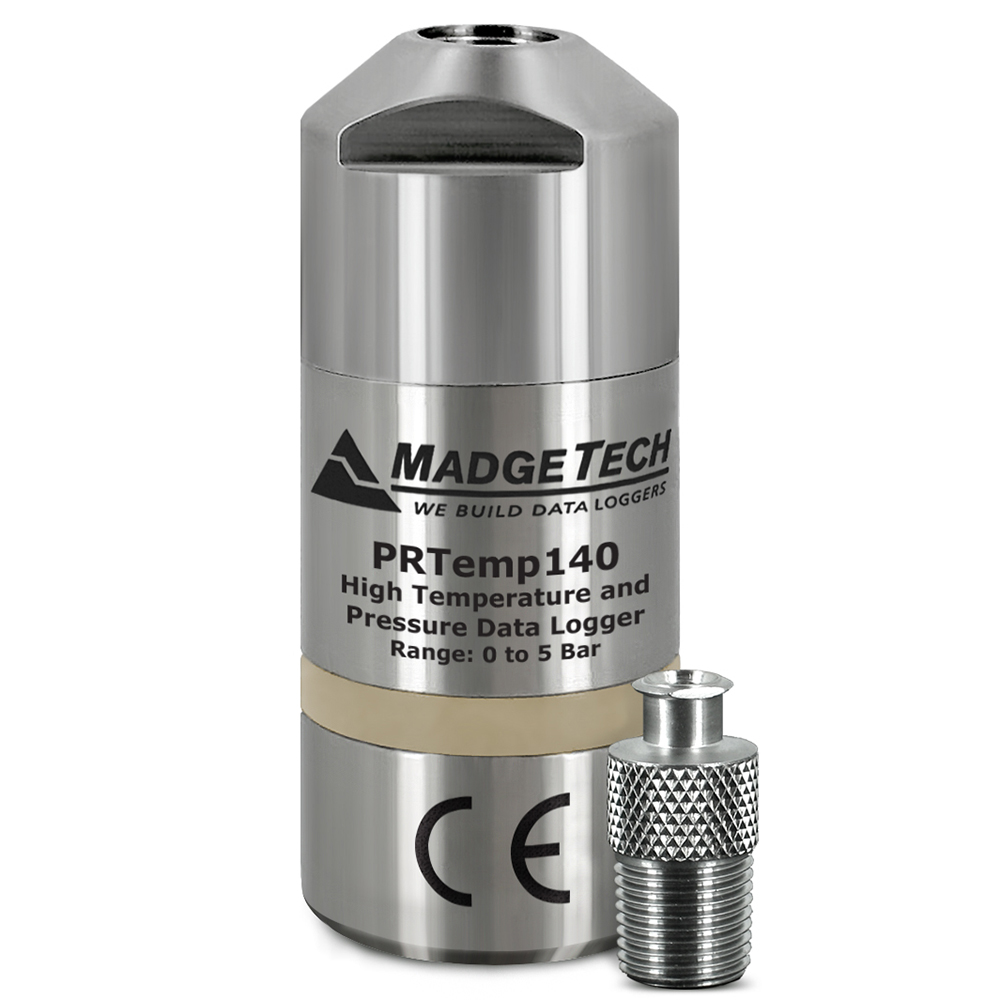

MadgeTech PRTemp140 - 상단이 비스듬한 PRTemp140과 나사 피팅

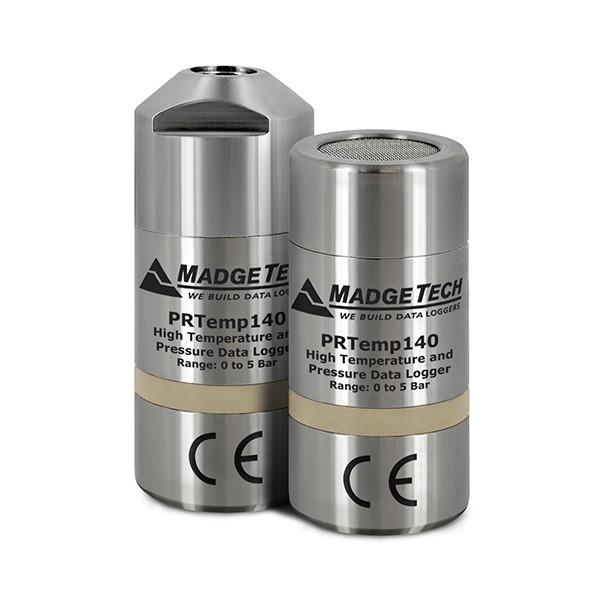

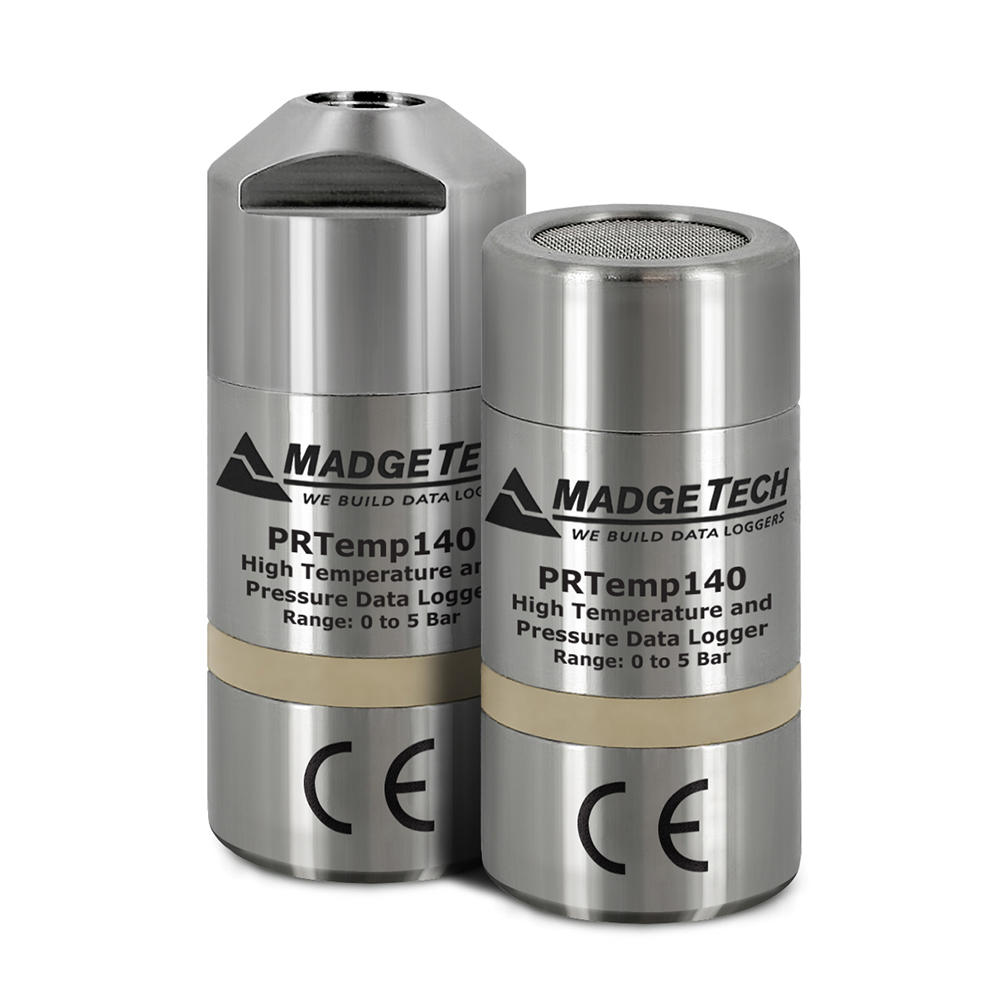

상단 형태별 고정 방식

LVL은 평면형 상단으로 용기 바닥이나 선반에 그대로 올려 사용하고, NPT는 1/8-27 NPT 포트가 있어 배관 포트에 고정합니다. 두 형태 모두 지름은 24.6 mm이고 길이와 무게만 다릅니다.

사용 방법

PRTemp140 온도·압력 로거
도킹 스테이션 설정과 다운로드

PRTemp140은 IFC400 또는 IFC406 도킹 스테이션(별매, 필수)으로 PC에 연결해 MadgeTech 4 Standard 또는 Secure에서 온도와 압력 기록을 설정하고 내려받습니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC400로거 1대를 올리는 USB 도킹 스테이션(별매)
IFC406로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(별매)

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5로거를 멸균기 안에 두고 사이클을 진행하세요.
6사이클이 끝나면 로거를 꺼내 도킹 스테이션에 올려 Stop, Download 순서로 온도와 압력 기록을 받습니다.

IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. 기록 중에 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

모델 비교와
공통 사양

항목PRTemp140-LVLPRTemp140-NPT
상단 형태평면형1/8-27 NPT 포트형
치수 (길이 × 지름)50.2 × 24.6 mm58.2 × 24.6 mm
무게90 g100 g

시리즈 공통 사양

항목사양
온도 센서 · 범위RTD · -20 ~ +140 °C
온도 정확도+20 ~ +140 °C ±0.1 °C · -20 ~ +19.99 °C ±0.3 °C
온도 분해능0.01 °C
압력 센서 · 범위스트레인 게이지 · 0 ~ 5 bar(절대압)
압력 정확도+20 ~ +140 °C ±0.03 bar · -20 ~ +19.99 °C ±0.1 bar
압력 분해능0.0001 bar
메모리16,128개(메모리 랩)
기록 간격1초 ~ 24시간마다 1회
배터리3.6 V 고온용 리튬(사용자 교체) · 1분 간격 일반 2년
시간 정확도25 °C 월 ±1분 · 140 °C 월 ±20분
데이터 받기IFC400 또는 IFC406 도킹 스테이션
통신 속도125,000 baud
소프트웨어MadgeTech 4 Standard 4.2.3.0 이상 · Secure 4.2.2.0 이상
본체 재질316 스테인리스
보호 등급IP68(침수 가능)
사용 환경-20 ~ +140 °C · 0 ~ 100 %RH
승인CE

활용 분야

멸균·살균 공정의
검증 기록

  • 오토클레이브 멸균 — 사이클 동안의 온도와 압력을 한 파일로 남깁니다.
  • 좁은 공간 기록 — 작은 본체를 좁은 공간에 넣어 온도와 절대압을 함께 기록합니다.
  • 증기 고온 공정 — 증기가 있는 공정에서 포화 조건을 점검합니다.
  • 절대압 검증 기록 — 압력을 절대압으로 남겨야 하는 검증 문서에 사용합니다.

선택 가이드

압력 기준과
상단 형태 선택

이럴 때 (사용 조건)권장 모델선택 이유
선반에 올려 온도와 절대압을 함께 기록할 때PRTemp140-LVL평면형 상단으로 바닥에 그대로 놓아 사용합니다.
포트에 고정해 기록할 때PRTemp140-NPT1/8-27 NPT 포트형 상단으로 배관 포트에 연결합니다.
게이지압으로 읽어야 할 때PR1000PSIA와 PSIG 범위를 고를 수 있어 압력 기준을 맞출 수 있습니다.
압력 없이 고온 온도만 기록할 때HiTemp140-PT온도만 기록하는 로거이며 프로브 끝은 더 높은 온도까지 측정합니다.

구성·옵션

구성품과
도킹 스테이션

구분내용
구성품PRTemp140 로거 본체(LVL 또는 NPT)
선택 사양상단 형태 LVL 평면형 · NPT 1/8-27 포트형
별매(필수)IFC400 또는 IFC406 도킹 스테이션
품번Flush Top(LVL) 901225-00 · NPT Port Top 901223-00

압력과 온도 센서는 주기적 교정이 필요한 계측 요소입니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는 경우 방법과 일정을 안내해 드립니다.

제품 상세 이미지

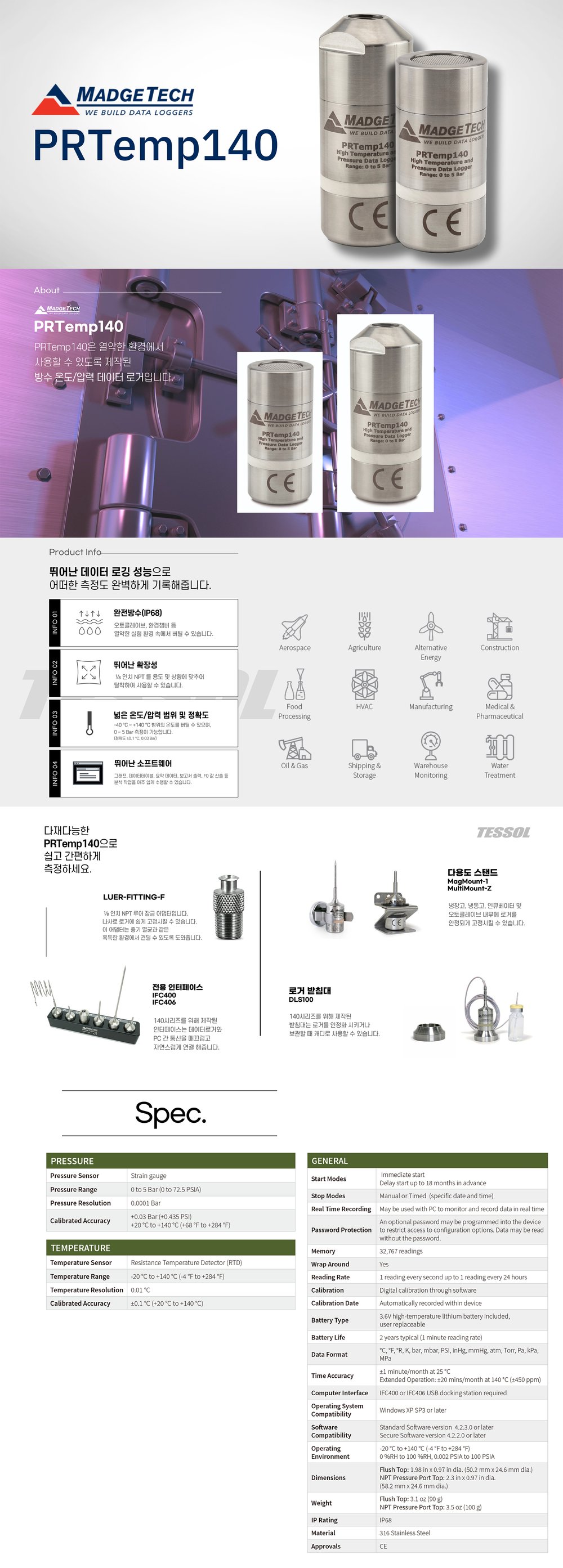

MADGETECH PRTemp140 상세 이미지 1
