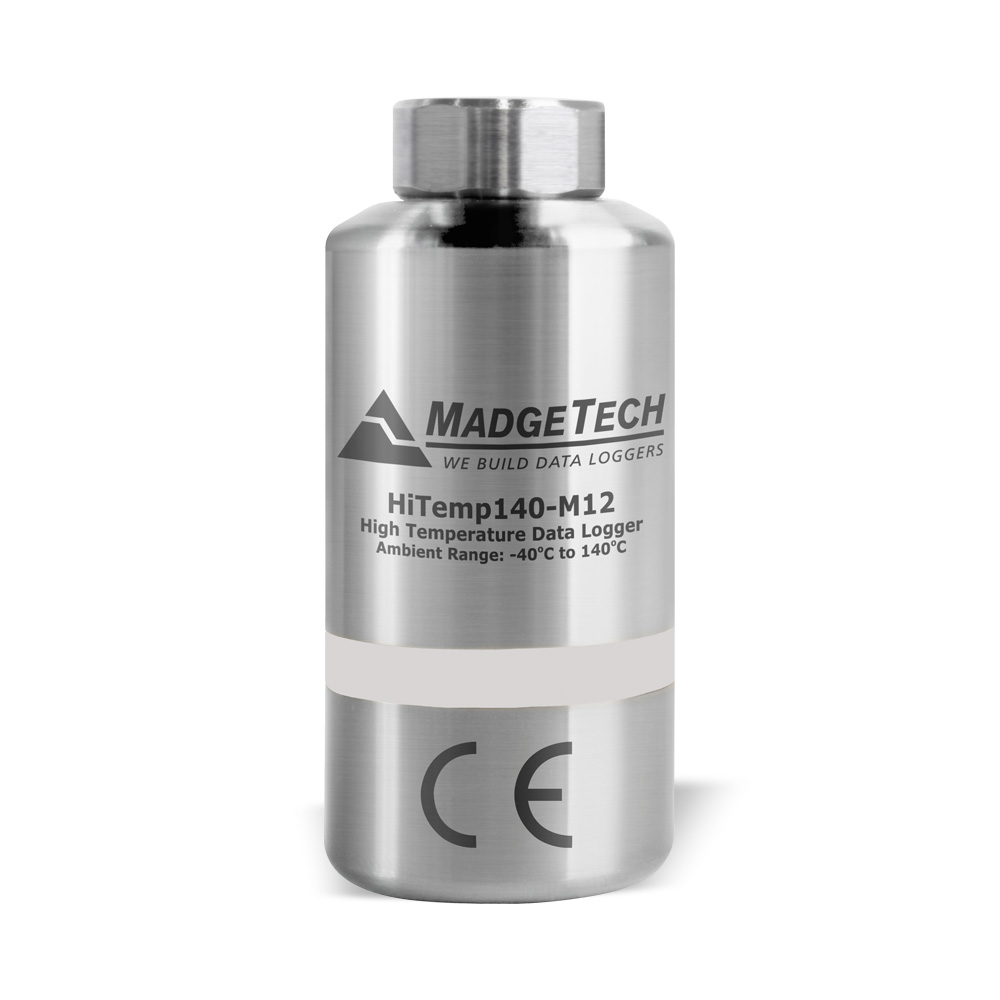

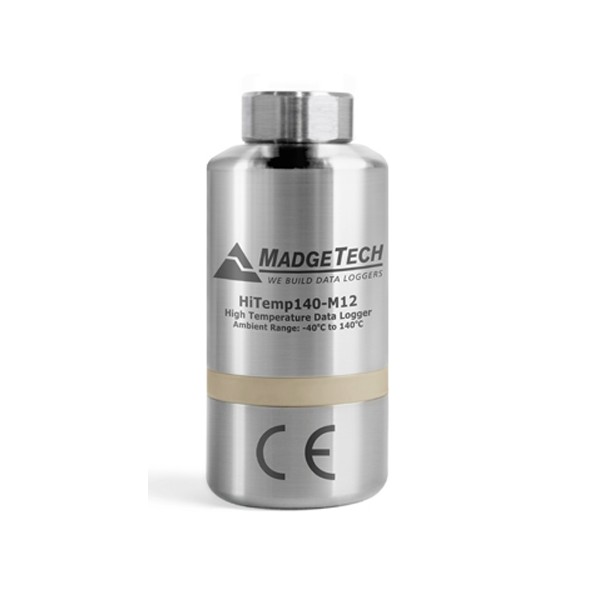

MadgeTech HiTemp140-M12 M12 프로브 커넥터 고온 데이터로거

MadgeTech HiTemp140-M12 M12 프로브 커넥터 고온 데이터로거

MODEL
HiTemp140-M12
브랜드
MADGETECH

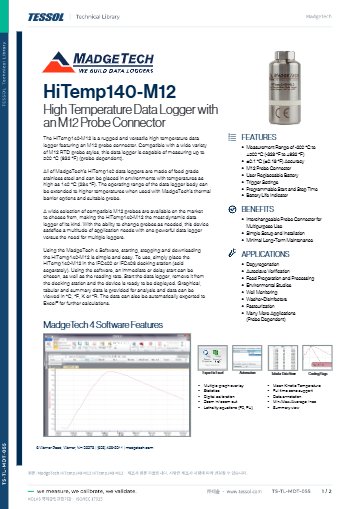

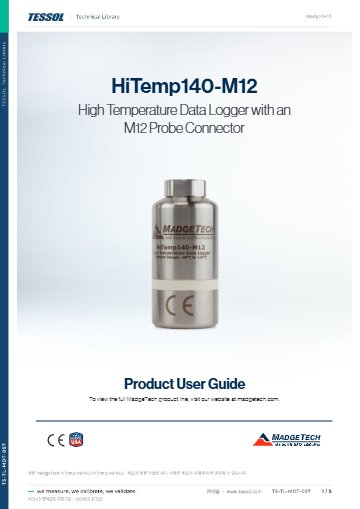

제품 자료
제품문의 구매하기

프로브만 바꿔 여러 공정에
쓰는 M12 고온 로거

MadgeTech HiTemp140-M12 M12 프로브 커넥터 고온 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech HiTemp140-M12는 4핀 M12 커넥터에 RTD 프로브를 바꿔 연결하는 M12 프로브 교체형 고온 데이터로거(High-Temperature Logger)로, 본체 +140 °C 환경에서 프로브 구간 -200 ~ +500 °C의 오토클레이브와 탈발열 터널, 식품 공정을 기록합니다.

프로브만 교체하면 로거를 반송하지 않고도 공정을 옮겨 다닐 수 있고, 초당 4회 기록으로 급변하는 가열·냉각 구간을 촘촘히 남깁니다. 21,504개 메모리에 ±0.1 °C 교정 정확도를 갖춘 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.1 °C

-200 ~ +265 °C 구간 정확도

4 Hz

초당 4회 기록

21,504개

메모리 기록 개수

+140 °C

로거 본체 사용 한계

특징

프로브 교체로
공정 간 이동

핵심 특징현장에서 달라지는 점
M12 프로브 교체형공정에 맞는 프로브만 바꿔 달므로 공정별로 로거를 구매하지 않아 설비 투자가 줄어듭니다.
±0.1 °C 교정 정확도-200 ~ +265 °C 구간에서 프로브 정확도 수준의 기록을 확보해 공정 검증 자료로 활용합니다.
초당 4회 기록빠른 공정은 초당 4회, 긴 공정은 24시간마다 1회로 목적에 맞춰 간격을 조정합니다.
프로브 등급 상속로거 단독 IP40이지만 연결한 프로브의 보호 등급을 따르므로 IP68 프로브로 수중 공정까지 대응합니다.
트리거 설정상한·하한과 2단계 시작·정지 조건으로 필요한 구간만 기록합니다.
사용자 교체 배터리3.6 V 고온용 리튬을 현장에서 교체해 장비 반송 없이 운용을 이어갑니다.

프로브 운용

프로브 교체와
보호 등급 관리

로거 본체는 단독으로 IP40이고 연결한 프로브의 보호 등급을 따라가며 IP68, IP69K까지 대응합니다. 증기 오토클레이브에 넣을 때는 IP68 이상 프로브를 연결했는지 먼저 확인해야 합니다.

프로브를 바꾸면 교정 이력도 로거와 프로브 조합 단위로 관리해야 합니다. 정확도는 프로브에 따라 달라지므로 사용할 프로브를 정한 뒤 조합 기준으로 교정하세요.

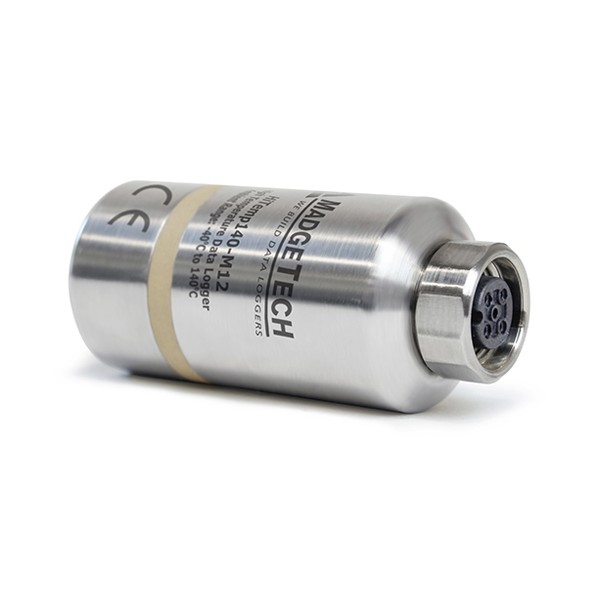

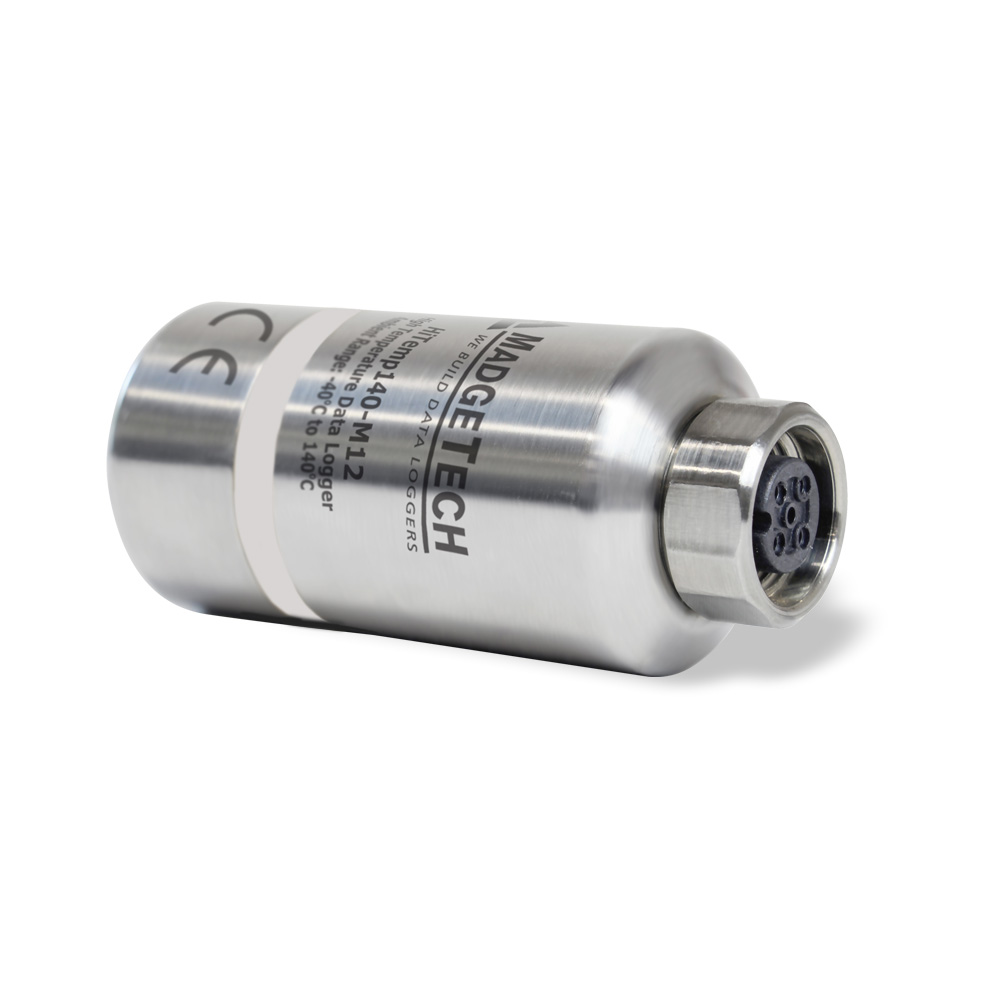

MadgeTech HiTemp140-M12 - M12 커넥터 쪽에서 본 HiTemp140-M12

탈발열 터널과 오토클레이브를 한 로거로

탈발열 터널에는 M12 탈발열 프로브를, 오토클레이브에는 IP68 이상 프로브를 연결해 같은 로거로 두 공정을 기록합니다. 본체 사용 한계를 넘는 구간이면 ThermoVault Max 서멀 배리어를 함께 사용합니다.

사용 방법

HiTemp140-M12
M12 프로브 연결과 MadgeTech 4 사용 순서

HiTemp140-M12는 IFC400 또는 IFC406 USB 도킹 스테이션(125,000 baud)에 올려 MadgeTech 4 Standard 또는 Secure에서 기록을 설정하고 받습니다. 교정 날짜는 본체에 자동으로 기록됩니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC400로거 1대를 올리는 USB 도킹 스테이션(별매)
IFC406로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(별매)

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5M12 커넥터에 프로브를 연결하고 측정 위치에 배치하세요.
6회수한 로거를 도킹 스테이션에 올려 Stop, Download 순서로 기록을 받습니다.

IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. 기록 중에 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

프로브 기준
전체 사양

항목사양
센서M12 RTD 프로브 (별매) · M12 암 커넥터 4핀
측정 범위18 ~ 400 Ω (-200 ~ +500 °C), 프로브에 따라
로거 본체 한계+140 °C
분해능0.0001 Ω (0.01 °C), 프로브에 따라
교정 정확도±0.0462 Ω (18 ~ 200 Ω) · ±0.1 °C (-200 ~ +265 °C) · 읽음값의 ±0.1 % (+265 ~ +500 °C), 프로브에 따라
메모리21,504개 · 랩 지원 · 트리거 모드 5,864개
기록 간격초당 4회 ~ 24시간마다 1회
트리거 설정상한·하한, 2단계 시작·정지 트리거, 트리거 후 기록 개수 지정
시작 · 정지즉시 또는 최대 18개월 지연 시작 · 수동 또는 지정 시간 정지
암호 보호선택 (설정 변경만 제한)
교정소프트웨어 디지털 교정 · 교정 날짜 자동 기록
배터리3.6 V 고온용 리튬, 사용자 교체 · 1분 간격 일반 2년 (빠른 간격·극한 온도에서 크게 줄어듦)
시간 정확도25 °C 월 ±1분
데이터 형식날짜·시간 기록, °C · K · °F · °R
컴퓨터 연결IFC400 또는 IFC406 USB 도킹 스테이션 필요, 125,000 baud
소프트웨어MadgeTech 4 Standard / Secure (2018년 5월 이후 입고된 HiTemp140 시리즈는 Standard 4.2.13.1 / Secure 4.2.12.1 이상), Windows XP SP3 이상
보호 등급로거 단독 IP40 · 연결한 프로브 등급을 따름 (IP68 · IP69K까지)
사용 환경-40 ~ +140 °C · 0 ~ 100 %RH, 결로 없음 · 0.002 ~ 60 PSIA

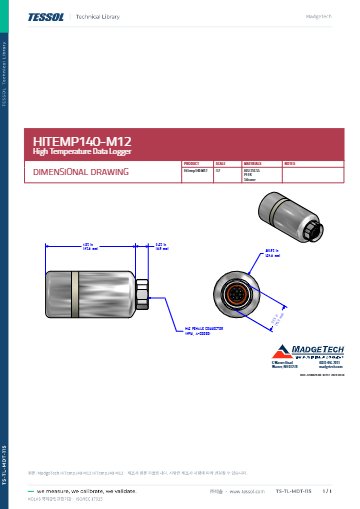

본체54.5 × 24.6 × 24.6 mm · 85 g · 316 스테인리스, Radel
인증CE
주문 번호HiTemp140-M12 900227-00 · HiTemp140-M12-KR 902097-00 · IFC400 900319-00 · IFC406 900325-00 · 교체 배터리 ER14250-01

활용 분야

프로브 교체형이
필요한 공정

  • 오토클레이브 — IP68 이상 프로브를 연결해 증기 멸균 사이클을 기록합니다.
  • 탈발열 터널 — M12 탈발열 프로브로 터널 내부 온도를 측정합니다.
  • 식품 공정 — 가열과 냉각 공정의 온도를 프로브로 기록합니다.
  • 고온 실험 — 고온 장비의 온도 변화를 시간순으로 남깁니다.

선택 가이드

프로브 방식별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
프로브만 바꿔 여러 공정을 운용할 때HiTemp140-M12M12 RTD 프로브를 교체하며 초당 4회 기록합니다.
열전대 커넥터형으로 고온을 측정할 때HiTemp140-TC열전대 8종을 SMP 커넥터로 연결합니다.
휘어지는 프로브로 -200 ~ +350 °C를 측정할 때HiTemp140-PT확장 범위 Pt100 프로브 구성입니다.

구성·옵션

구성품과
필요 장비

  • 구성품 — HiTemp140-M12 로거 본체와 3.6 V 고온용 리튬 배터리.
  • 프로브 — M12 RTD 프로브(별매).
  • 필요 장비 — IFC400 또는 IFC406 도킹 스테이션.
  • 옵션 — ThermoVault Max 서멀 배리어(HiTemp140-TS 서멀 쉴드는 M12와 호환되지 않습니다).

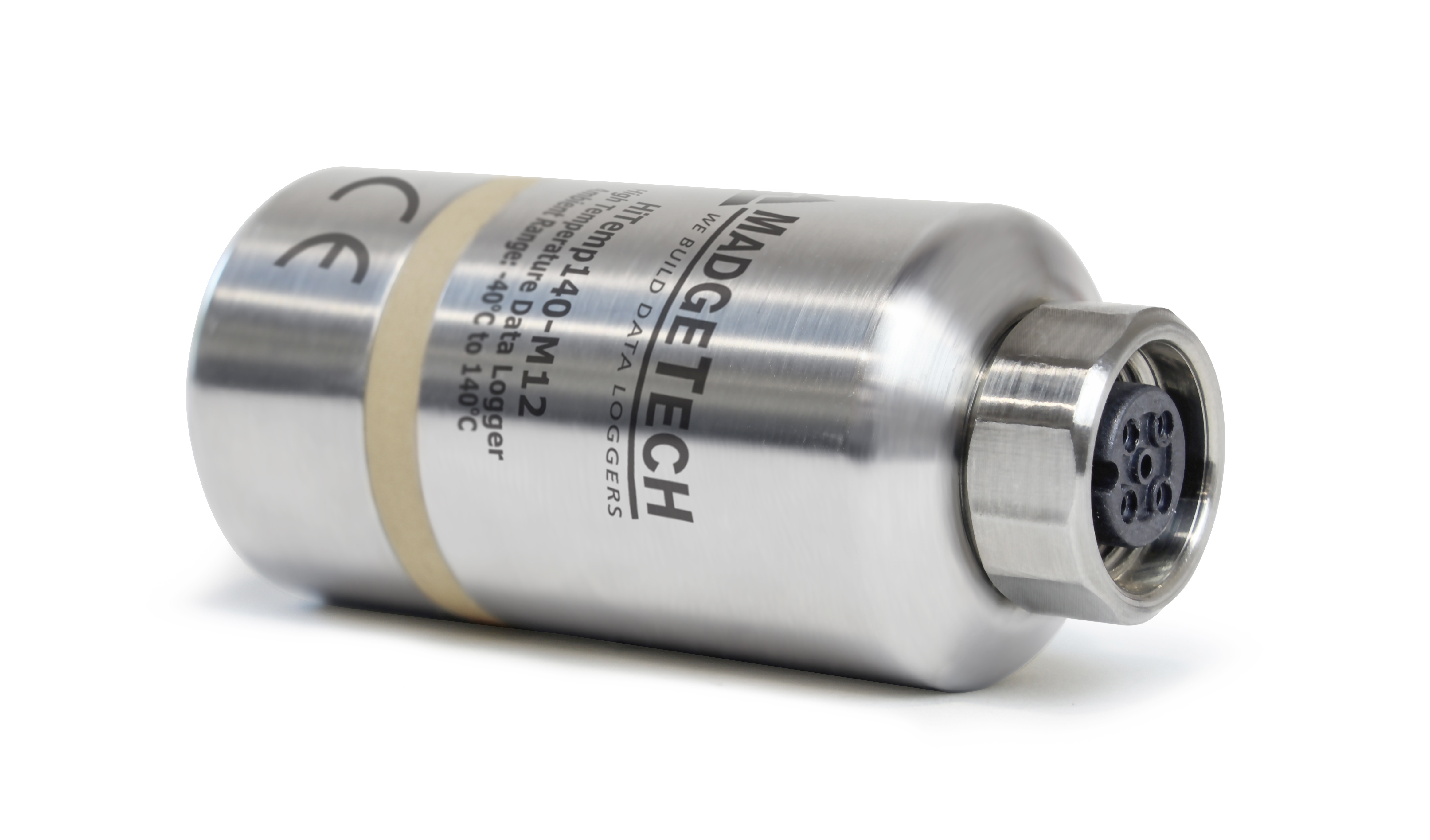

MadgeTech HiTemp140-M12 - M12 프로브 커넥터가 보이는 HiTemp140-M12
M12 프로브 커넥터가 보이는 HiTemp140-M12

온도 감시

프로브 조합 단위의
교정 관리

프로브를 교체하는 로거는 사용하는 프로브와 함께 교정해야 기록의 정확도가 유지됩니다. 공정별 프로브마다 교정 성적서를 정리해 두면 교체 후에도 이력이 이어집니다. 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 드립니다.
