MadgeTech HiTemp140-FP 고온용 데이터로거

MODEL: HiTemp140-FP
브랜드: MADGETECH

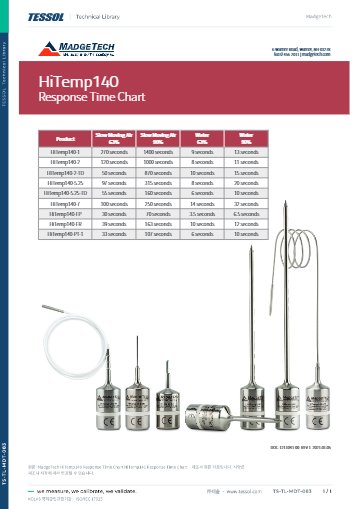

제품 자료: HiTemp140 Response Time Chart 기술 자료(영문)

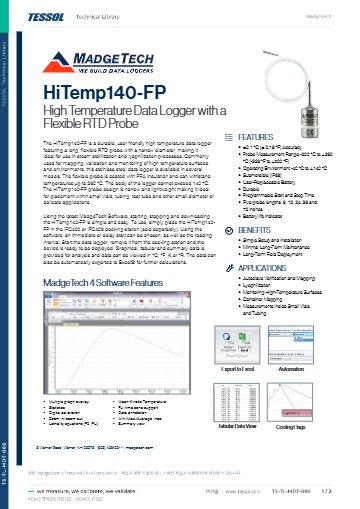

HiTemp140-FP 데이터시트(영문)

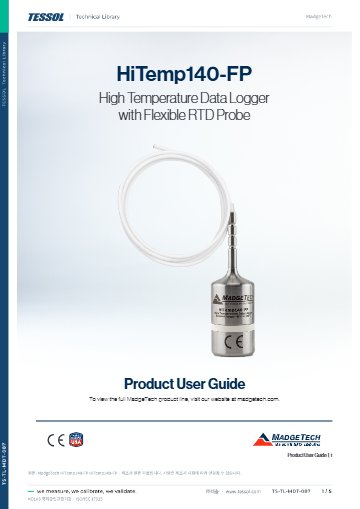

HiTemp140-FP 사용 설명서(영문)

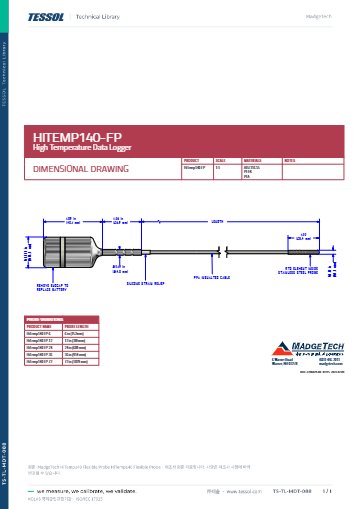

HiTemp140 Flexible Probe 치수 도면(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

가는 프로브를 바이알 속에
넣어 쓰는 플렉시블 프로브 로거

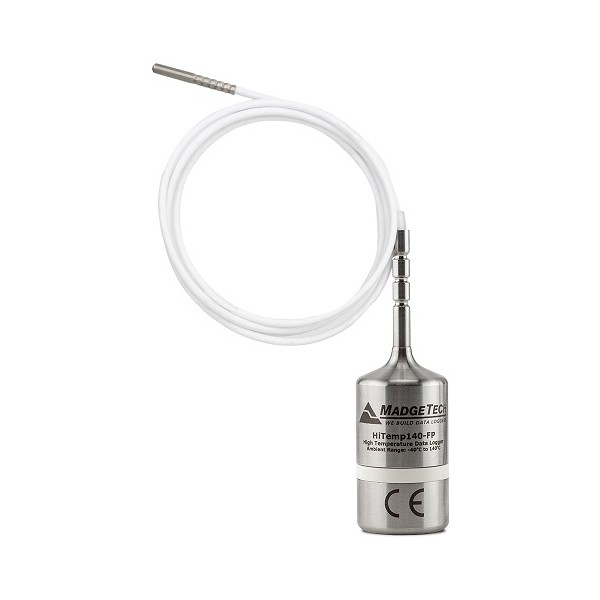

MadgeTech HiTemp140-FP 고온용 데이터로거 (플렉시블 프로브)

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech HiTemp140-FP 고온용 데이터로거는 PFA 절연 플렉시블 RTD 프로브를 6 ~ 72 in 길이로 선택해 −200 ~ +260 °C를 측정하는 316 스테인리스 IP68 로거로, 바이알과 오토클레이브 챔버 포트 안쪽의 온도를 초당 4회까지 기록합니다.

이 페이지는 「MadgeTech HiTemp140-FP 고온용 데이터로거 (플렉시블 프로브)」에 속한 상품 2종이 함께 쓰는 안내입니다. MadgeTech HiTemp140-FP 고온용 데이터로거의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

물속에서 t90 6.5초, 공기 중에서 t90 1분 10초로 응답하므로 빠른 온도 변화도 놓치지 않고 따라가며, 교정 정확도 규격도 갖췄습니다. 가는 프로브가 좁은 자리까지 들어가는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

최대 72 in

PFA 플렉시블 프로브

4 Hz

초당 측정 횟수

±0.1 °C

+20 ~ +140 °C 정확도

IP68

잠수형 본체

특징

좁은 곳까지 들어가는
빠른 응답 프로브

핵심 특징	현장에서 달라지는 점
가는 PFA 절연 프로브	PFA로 절연한 가는 프로브가 바이알과 튜브 안까지 들어가 용기 안쪽 온도를 직접 측정합니다.
6 ~ 72 in 길이 선택	6, 12, 24, 36, 72 in 가운데 챔버 구조에 맞는 길이를 고를 수 있어 포트 너머까지 뻗을 수 있습니다.
초당 4회 측정	빠르게 변하는 공정의 온도를 촘촘하게 기록해 급가열 구간을 놓치지 않습니다.
빠른 응답	물속에서 t90 6.5초로 온도 변화를 따라가 짧은 공정에도 알맞습니다.
−200 ~ +260 °C 프로브	프로브 범위가 넓어 극저온부터 고온 멸균까지 한 모델로 대응합니다.
F0 · PU · MKT 계산	소프트웨어가 살균 지표를 계산해 공정 결과를 정리합니다.

프로브 길이

챔버 구조에 맞춘
프로브 길이

프로브 길이는 바이알의 깊이와 챔버 포트에서 적재물까지의 거리로 정합니다. 짧은 6 in은 바이알 안쪽에, 긴 72 in은 오토클레이브 챔버 포트 너머로 뻗는 용도이며 키링형은 -6-KR, -12-KR, -36-KR, -72-KR이 있습니다.

바이알과 챔버 포트 안에서

가늘고 긴 프로브를 작은 바이알과 튜브 안에 넣습니다. 오토클레이브 맵핑에서는 챔버 포트 너머까지 프로브를 뻗어 적재물 안쪽 온도를 기록하고, 뜨거운 표면과 용기 맵핑에도 사용합니다.

교정·소급

구간별 정확도와
교정 관리

교정 정확도는 +20 ~ +140 °C에서 ±0.1 °C, −20 ~ +19.99 °C에서 ±0.3 °C입니다. 시계는 25 °C에서 월 ±1분, 140 °C에서 월 ±20분이므로 장시간 고온 기록의 시각 대조에 참고하세요. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는 경우 방법과 일정을 안내해 드립니다.

사용 방법

HiTemp140-FP 플렉시블 프로브 로거
도킹 연결과 기록 순서

HiTemp140-FP는 IFC400 또는 IFC406 도킹 스테이션으로 PC에 연결해 MadgeTech 4 Standard 또는 Secure에서 시작하고 내려받습니다. 내려받은 기록으로 F0, PU, MKT를 계산합니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	시작·정지·다운로드, F0·PU 치사율과 MKT 계산
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC400	로거 1대를 올리는 USB 도킹 스테이션(별매)
IFC406	로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(별매)

처음 연결하는 순서

순서	할 일
1	madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2	IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3	로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4	로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5	플렉시블 프로브를 제품이나 용기 안 측정 지점에 넣어 고정하세요.
6	사이클이 끝나면 로거를 꺼내 도킹 스테이션에 올려 Stop, Download 순서로 기록을 받고 F0 값을 확인하세요.

IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. 기록 중에 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

프로브 5종 비교와
공통 사양

항목	6 in	12 in	24 in	36 in	72 in
모델	HiTemp140-FPST-6	HiTemp140-FPST-12	HiTemp140-FPST-24	HiTemp140-FPST-36	HiTemp140-FPST-72
품번	902330-00	902312-00	902364-00	902313-00	902316-00

시리즈 공통 사양

항목	사양
센서 · 프로브	플렉시블 RTD 프로브(PFA 절연, 스테인리스 팁 Ø 3.2 mm), −200 ~ +260 °C · 본체 140 °C 초과 금지
교정 정확도	±0.1 °C(+20 ~ +140 °C), ±0.3 °C(−20 ~ +19.99 °C), ±0.4 °C(−40 ~ −20.01 °C)
분해능 · 측정 속도	0.01 °C · 초당 4회 ~ 24시간마다 1회
메모리	32,256 측정값(트리거 모드 6,451), 순환 저장
응답 시간	공기 중 t60 30초, t90 1분 10초 · 물속 t60 3.5초, t90 6.5초
키링형	-6-KR(902339-00), -12-KR(902401-00), -36-KR(902336-00), -72-KR(902384-00)
동작 환경 · 보호	−40 ~ +140 °C, 0 ~ 100 % RH, 0.002 – 100 PSIA · IP68 잠수형
배터리	3.6 V 고온 리튬, 교체형(교체품 ER14250-01), 1분 간격 기준 일반 2년
본체	75 × 24.6 × 24.6 mm, 85 g, 316 스테인리스 · Radel
인터페이스	IFC400 / IFC406 도킹 스테이션
소프트웨어	MadgeTech 4 Standard / Secure (2018년 5월 이후 입고된 HiTemp140 시리즈는 Standard 4.2.13.1 / Secure 4.2.12.1 이상) · F0 / PU, MKT
시계	±1분/월(25 °C), ±20분/월(140 °C)

활용 분야

좁은 공간 온도 기록이
필요한 현장

바이알·시험관 — 가늘고 가벼운 프로브를 바이알과 시험관 안에 넣어 온도를 측정합니다.
오토클레이브·살균 — 챔버 포트 너머로 프로브를 넣어 적재물 안쪽 온도를 측정합니다.
튜브와 좁은 틈 — 튜브 안이나 좁은 틈의 온도 변화를 기록합니다.
고온 표면·용기 맵핑 — 고온 표면과 용기 여러 지점의 온도를 맵핑합니다.

선택 가이드

프로브 형태로 고르는
HiTemp140 계열

이럴 때 (공정 조건)	권장 모델	선택 이유
프로브 길이 1 ~ 7 in로 충분할 때	HiTemp140	단단한 RTD 프로브를 쓰는 HiTemp140이면 충분합니다.
바이알이나 튜브 안까지 넣어야 할 때	HiTemp140-FP	최대 72 in 플렉시블 프로브입니다.
초당 4회 측정이 필요할 때	HiTemp140-FP	HiTemp140은 1초 간격부터 측정하므로 초당 4회가 필요하면 FP가 맞습니다.
용기에 피팅으로 고정할 때	HiTemp140-CF	CF202·ThermaLock 캐닝 피팅과 맞는 나사 끝단 프로브입니다.

구성·옵션

기본 구성과
선택 부품

구분	항목	비고
기본 구성	HiTemp140-FP 로거 본체, PFA 플렉시블 프로브	기본
프로브 길이 · 품번	6 in 902330-00 · 12 in 902312-00 · 24 in 902364-00 · 36 in 902313-00 · 72 in 902316-00	선택
별매	IFC400 또는 IFC406 도킹 스테이션	필수
옵션	ER14250-01 배터리, 키링형 -6-KR · -12-KR · -36-KR · -72-KR	선택 사양

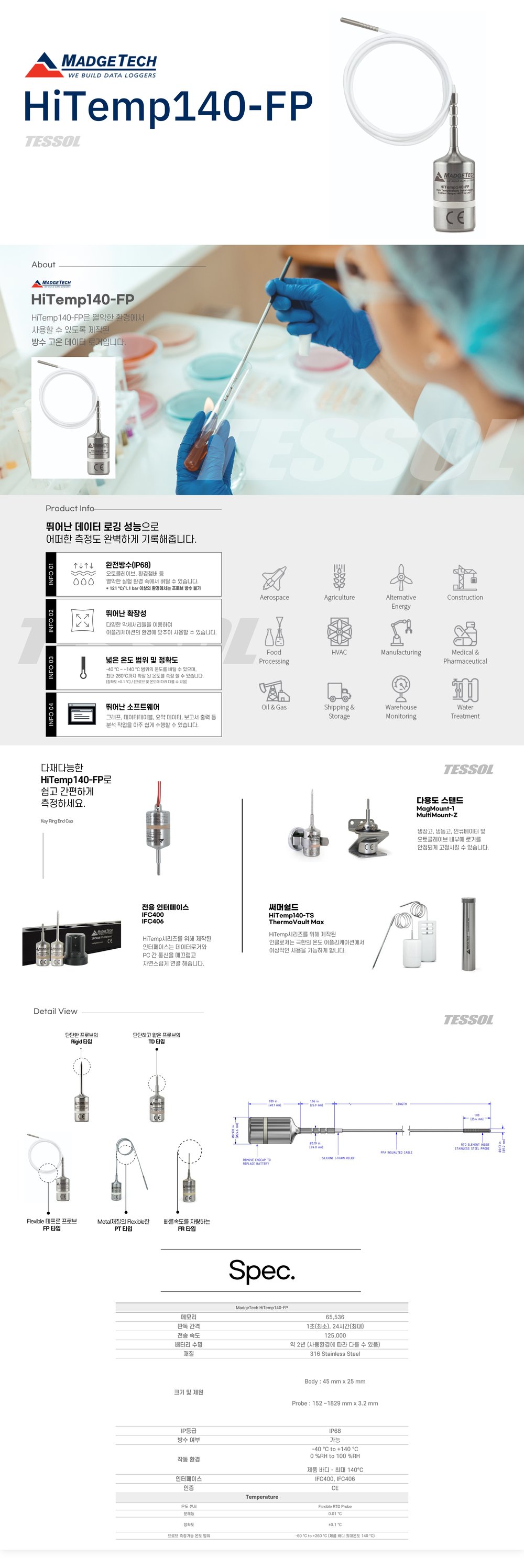

제품 상세 이미지

HiTemp140-FP와 함께 보는
고온 로거

HiTemp140-FP 프로브 길이는 어떻게 선택합니까?
바이알 깊이와 챔버 구조로 선택하며 6, 12, 24, 36, 72 in 중에서 고릅니다. 챔버 포트 너머까지 닿아야 한다면 긴 길이를 우선 검토하세요.
HiTemp140-FP를 140 °C를 넘는 곳에서도 사용할 수 있습니까?
프로브는 +260 °C까지 측정하지만 본체는 +140 °C를 넘기면 안 됩니다. 본체는 챔버 밖에 두세요.
HiTemp140-FP는 HiTemp140과 무엇이 다릅니까?
HiTemp140은 단단한 RTD 프로브이고 FP는 가는 PFA 플렉시블 프로브입니다. FP는 초당 4회까지 측정할 수 있고, HiTemp140은 1초 간격부터 측정합니다.
HiTemp140-FP 배터리는 얼마나 지속됩니까?
1분 간격 기록 기준으로 일반 2년이며, 빠른 간격과 극한 온도에서는 크게 줄어듭니다. 교체형이므로 현장에서 직접 바꿀 수 있습니다.
HiTemp140-FP의 정확도는 모든 구간에서 같습니까?
아니요, ±0.1 °C는 +20 ~ +140 °C 구간이며 −20 ~ +19.99 °C는 ±0.3 °C입니다.
HiTemp140-FP 플렉시블 프로브 로거는 어디에 견적을 요청합니까?
(주)테솔로 문의하세요. (주)테솔은 국내 단독 공급사입니다. 넣을 용기와 챔버 구조, 필요한 프로브 길이와 수량을 알려 주시면 도킹 스테이션 구성을 포함해 견적을 안내해 드립니다.
