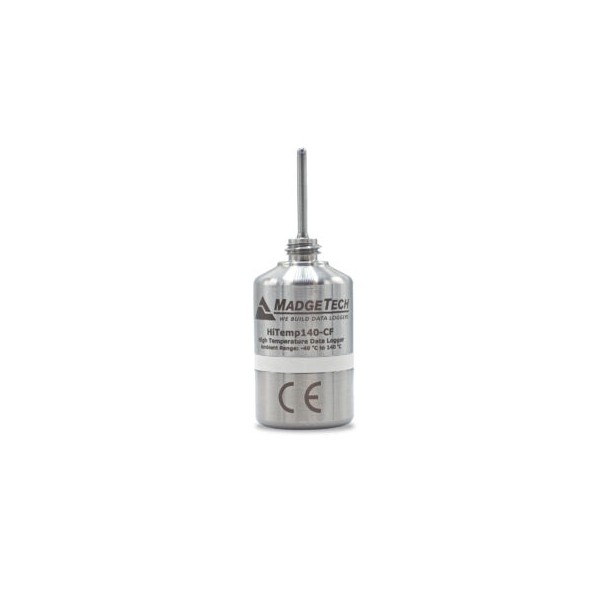

MadgeTech HiTemp140-CF 고온용 데이터로거 (캐닝 피팅용)
MadgeTech 국내 정식 공급 파트너
MadgeTech HiTemp140-CF 고온용 데이터로거는 나사 끝단 강성 RTD 프로브를 CF202와 ThermaLock 캐닝 피팅으로 병·캔 안에 고정하는 스테인리스 잠수형 로거로, 식품 가공의 열침투·온도 분포 시험과 F0 치사율을 기록합니다.
프로브를 내용물 가까이에 고정하면 용기 속 온도가 실제로 올라가는 과정을 기록할 수 있고, 교정 정확도는 +20 ~ +140 °C 구간에서 ±0.1 °C입니다. 32,256개 측정값을 순환 방식으로 저장하는 이 열침투 시험용 로거는 (주)테솔이 국내에 공식 공급합니다.

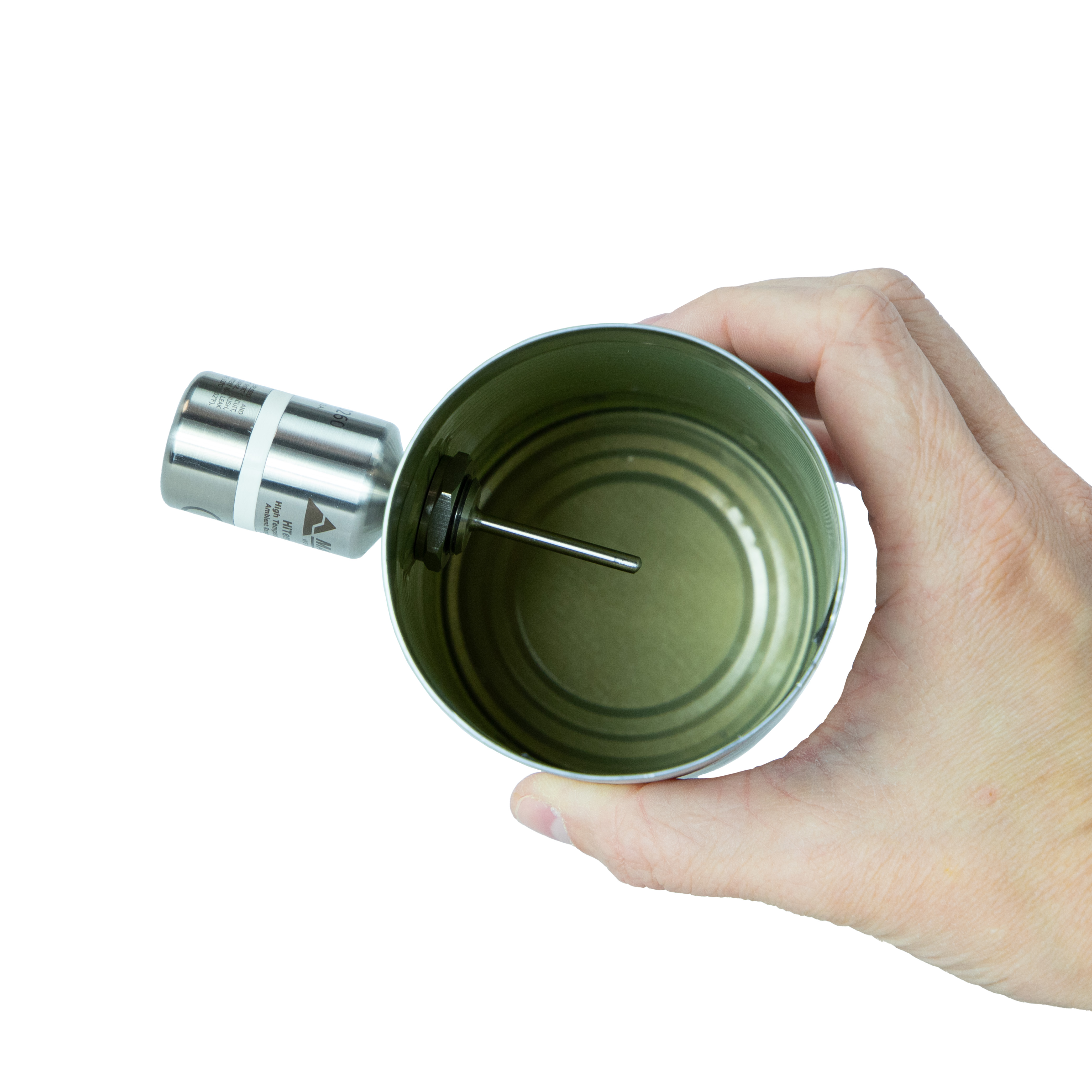

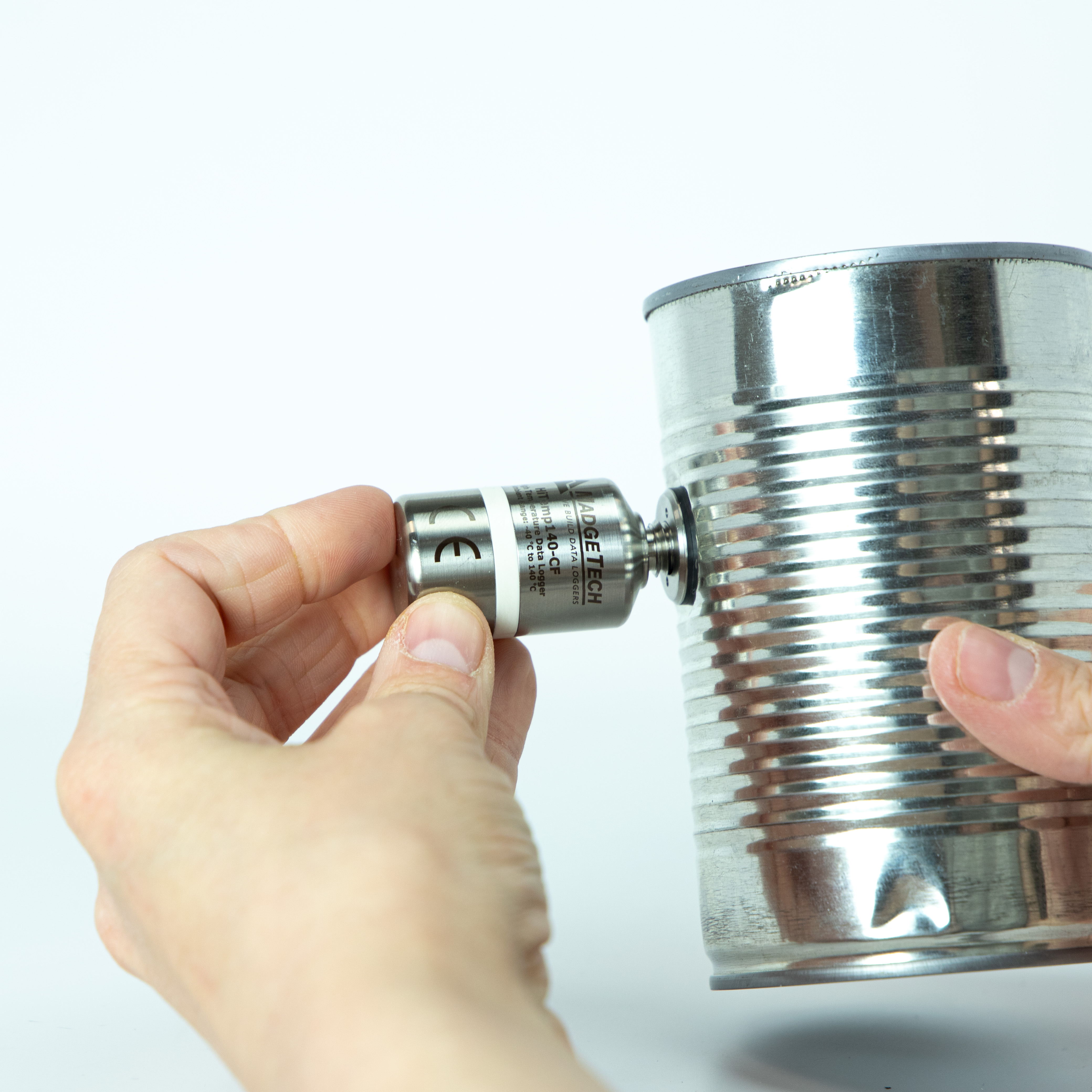

캔 측면에 HiTemp140-CF를 장착한 모습
특징
용기 안에 고정하는
열침투 시험 로거
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 강성 프로브 | 피팅에 맞춘 단단하고 가는 프로브가 용기 안에서 위치를 유지해 반복 시험의 재현성이 높아집니다. |
| 캐닝 피팅 호환 | CF202와 ThermaLock 피팅에 맞춰 병이나 캔을 밀봉한 채로 고정합니다. |
| 12종 프로브 버전 | CF-1.1부터 CF-5.4까지 용기 크기에 맞춰 고를 수 있습니다. |
| 맞춤 길이 | 용기 깊이에 맞춰 7 in까지 맞춤 프로브 길이로 주문할 수 있습니다. |
| F0 계산 | MadgeTech 4 소프트웨어가 F0와 PU 치사율을 계산해 살균 조건 검토 시간을 줄입니다. |
| PC 실시간 기록 | PC에 연결하면 측정값을 화면에서 실시간으로 기록해 시험 중 이상을 바로 확인합니다. |
열침투 시험
프로브 위치가
결과를 정합니다
열침투 시험은 용기에서 가장 늦게 가열되는 지점의 온도를 기록해야 의미가 있습니다. 프로브를 캐닝 피팅으로 내용물 가까이에 고정하고, 시험 전에 용기 크기 선도에 맞춰 프로브 버전을 고르세요.
열침투 시험, 용기 안에서
프로브를 캐닝 피팅으로 용기에 고정해 내용물 온도를 기록합니다. 식품 가공의 열침투와 온도 분포 시험에 쓰며, 소프트웨어가 F0 치사율을 계산합니다.
Part 11과 교정
소프트웨어 기능과
교정 관리
별도 MadgeTech 4 Secure 소프트웨어에는 21 CFR Part 11의 전자기록·전자서명 요건에 대응하는 기능(전자서명, 접근 코드, 감사추적)이 있습니다. 요건 대응은 소프트웨어와 사용 기관의 절차, 밸리데이션이 함께 갖춰져야 성립합니다. (주)테솔에 문의하시면 KOLAS 인정 범위에 해당하는 교정인지 확인해 안내해 드립니다.
사용 방법
HiTemp140-CF 캐닝 피팅 로거
MadgeTech 4 설정과 F0 계산
HiTemp140-CF는 IFC400 또는 IFC406 도킹 스테이션에 연결해 MadgeTech 4에서 시작·정지·다운로드를 처리합니다. 소프트웨어가 F0와 PU 치사율을 계산해 살균 조건을 검토합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| MadgeTech 4 Standard | 시작·정지·다운로드, F0와 PU 치사율 계산 |
| MadgeTech 4 Secure | 전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전 |
| IFC400 | 로거 1대를 올리는 USB 도킹 스테이션(별매) |
| IFC406 | 로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(별매) |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요. |
| 2 | IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요. |
| 3 | 로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요. |
| 4 | 로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다. |
| 5 | 캐닝 피팅으로 프로브를 캔 안에 장착하고 공정 설비에 넣으세요. |
| 6 | 사이클이 끝나면 로거를 꺼내 도킹 스테이션에 올려 Stop, Download 순서로 기록을 받고 F0 값을 확인하세요. |
IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. 기록 중에 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.
사양
프로브 버전별
용기 맞춤 사양
| 항목 | 사양 |
|---|---|
| 센서 · 프로브 범위 | 100 Ω 백금 RTD, −200 ~ +260 °C · 본체 140 °C 초과 금지 |
| 교정 정확도 | ±0.1 °C(+20 ~ +140 °C), ±0.3 °C(−20 ~ +19.99 °C), ±0.4 °C(−40 ~ −20.01 °C) |
| 분해능 · 측정 속도 | 0.01 °C · 1초 ~ 24시간마다 |
| 메모리 | 32,256 측정값, 순환 저장 |

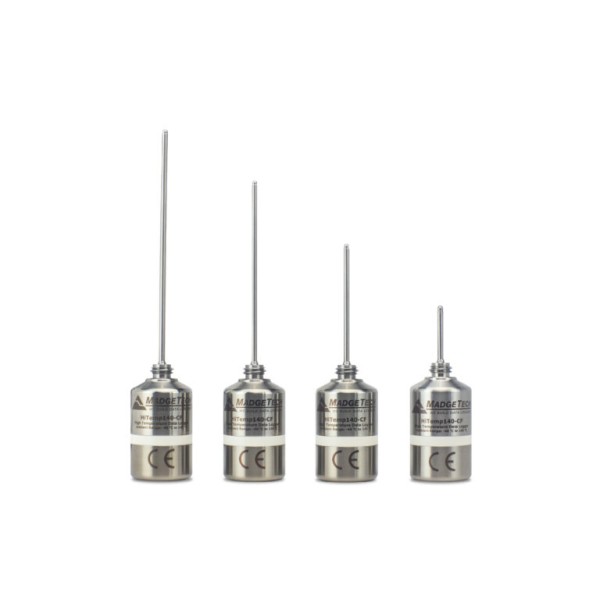

| 프로브 버전 | HiTemp140-CF-1.1(902425-00), -2.1(902426-00), -3.1(902427-00), -3.9(902428-00), CF-1.2(902452-00) 등 12종(CF-1.1 ~ CF-5.4), 7 in까지 맞춤 길이 |
| 캐닝 피팅 | CF202 캐닝 피팅, ThermaLock 피팅 호환(별도) |
| 동작 환경 · 보호 | −40 ~ +140 °C, 0 ~ 100 % RH, 0.002 – 100 PSIA · IP68 |
| 배터리 | 3.6 V 고온 리튬, 교체형, 1분 간격 2년(일반) |
| 본체 | 스테인리스, 잠수형(공식 CF 페이지에 치수·무게 표기 없음) |
| 인터페이스 | IFC400 또는 IFC406 도킹 스테이션 |
| 소프트웨어 | MadgeTech 4 Standard / Secure (2018년 5월 이후 입고된 HiTemp140 시리즈는 Standard 4.2.13.1 / Secure 4.2.12.1 이상) · F0 / PU 치사율 계산 |
| 시작 · 보안 | 즉시 또는 최대 18개월 지연 시작, 수동 · 시간 정지, 비밀번호 선택, PC 연결 시 실시간 기록 |
활용 분야
식품 가공의
열침투 시험
- 식품 가공 — 열침투(heat penetration) 시험으로 가공 공정의 온도를 기록합니다.
- 캔·병 — 용기 속 내용물 온도를 캐닝 피팅으로 측정합니다.
- 온도 분포 시험 — 공정 안 여러 위치의 온도 분포를 기록합니다.
- 열침투 시험 — F0 값을 계산해 살균 조건을 검토합니다.
선택 가이드
용기와 프로브별
HiTemp140 선택
| 이럴 때 (공정 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 용기 안에 피팅으로 고정해 잴 때 | HiTemp140-CF | 강성 프로브의 나사 끝단이 CF202·ThermaLock 캐닝 피팅과 맞습니다. |
| 바이알이나 챔버 포트 너머를 잴 때 | HiTemp140-FP | 휘는 긴 PFA 프로브를 사용합니다. |
| 용기 크기에 맞춰 프로브를 고를 때 | CF-1.1 ~ CF-5.4 | 12종 버전 중에서 고를 수 있습니다. |

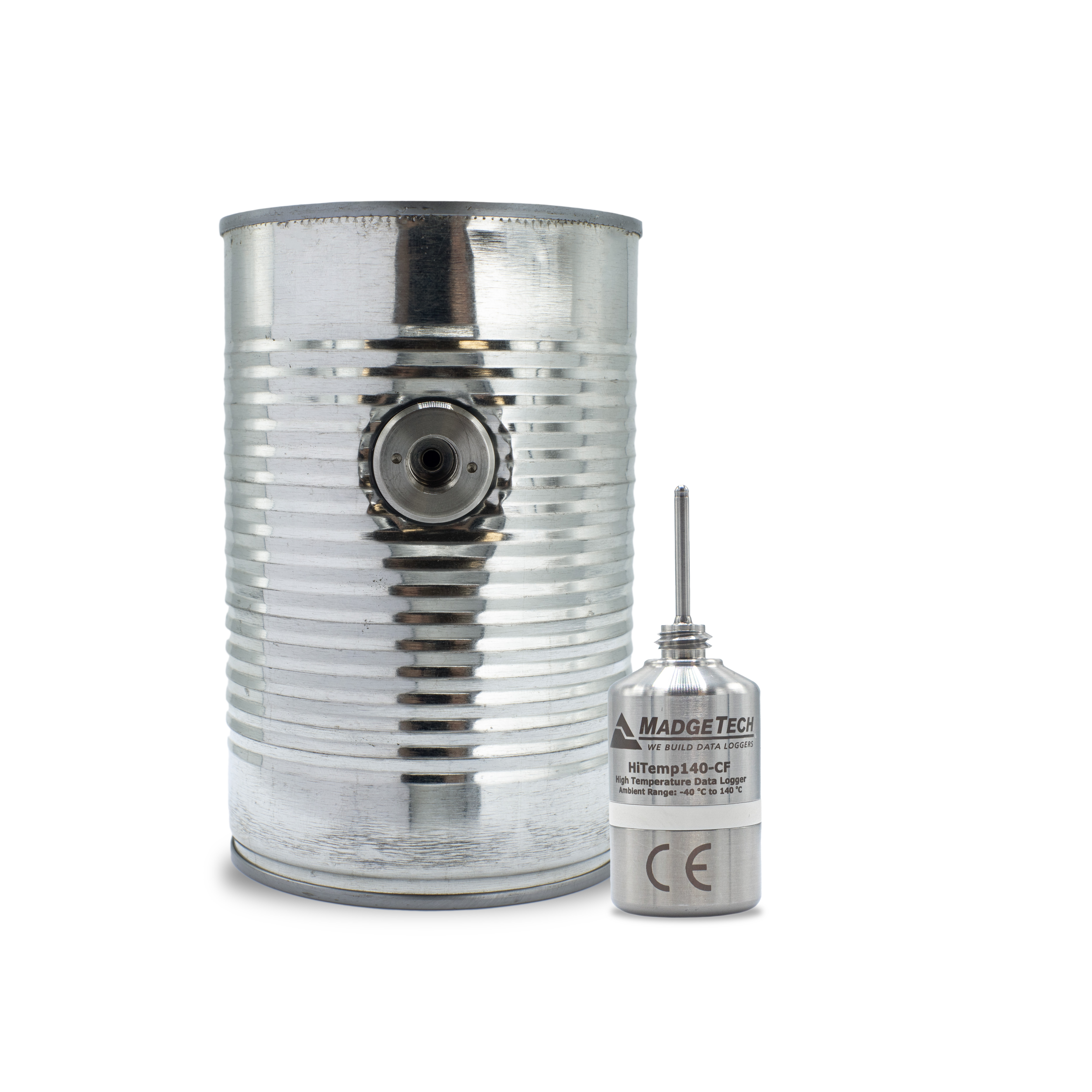

캔 옆에 둔 HiTemp140-CF 본체와 프로브
구성·옵션
기본 구성과
별매 부품
| 구분 | 항목 | 비고 |
|---|---|---|
| 기본 구성 | HiTemp140-CF 로거, 선택한 프로브 버전 | 기본 |
| 프로브 품번 | CF-1.1 902425-00 · CF-2.1 902426-00 · CF-3.1 902427-00 · CF-3.9 902428-00 · CF-1.2 902452-00 외 7종 | 선택 |
| 별매 | 캐닝 피팅 CF202 또는 ThermaLock | 선택 사양 |
| 필요 장치 | IFC400 또는 IFC406 도킹 스테이션 · MadgeTech 4 | 필수 |

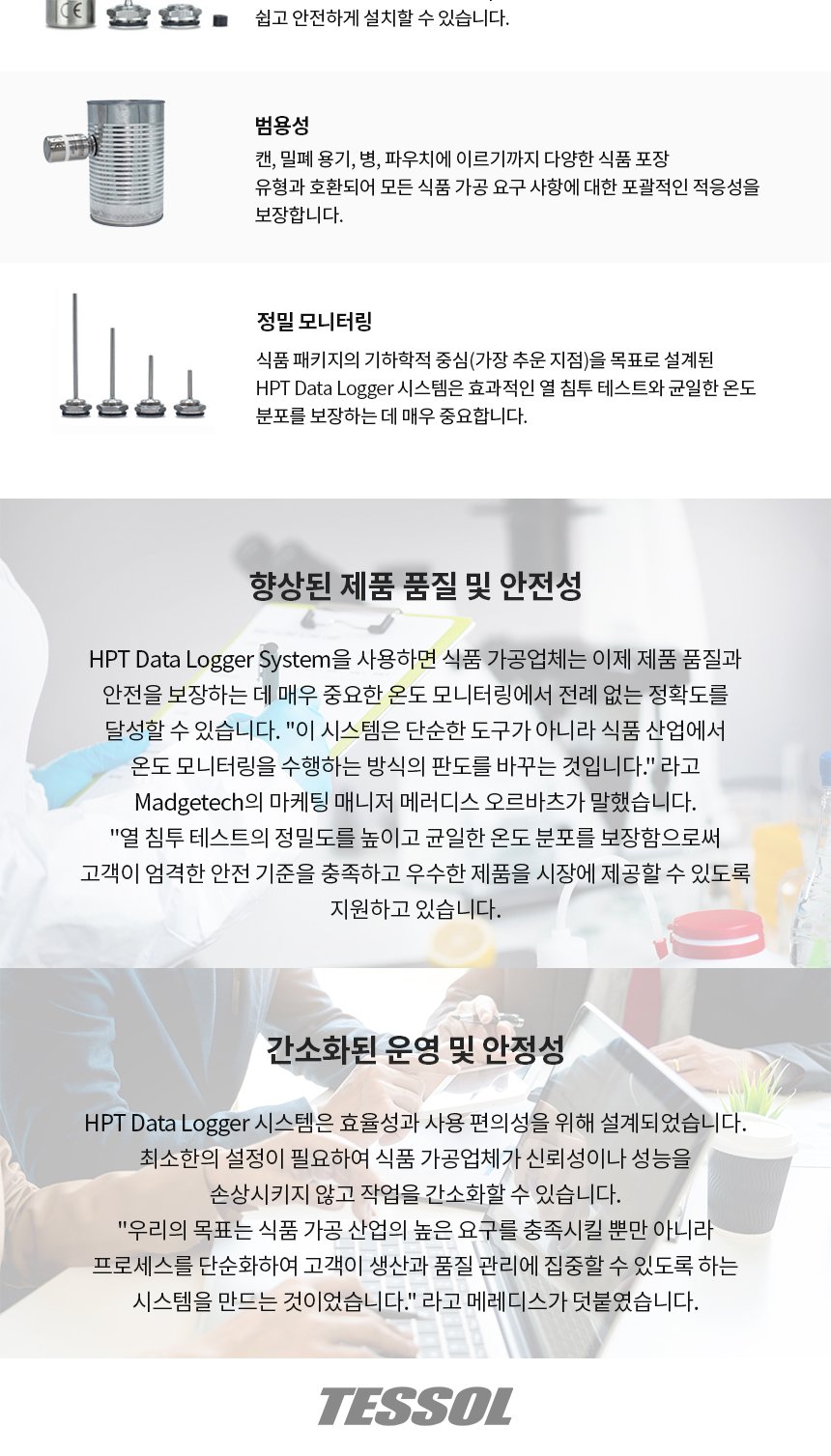

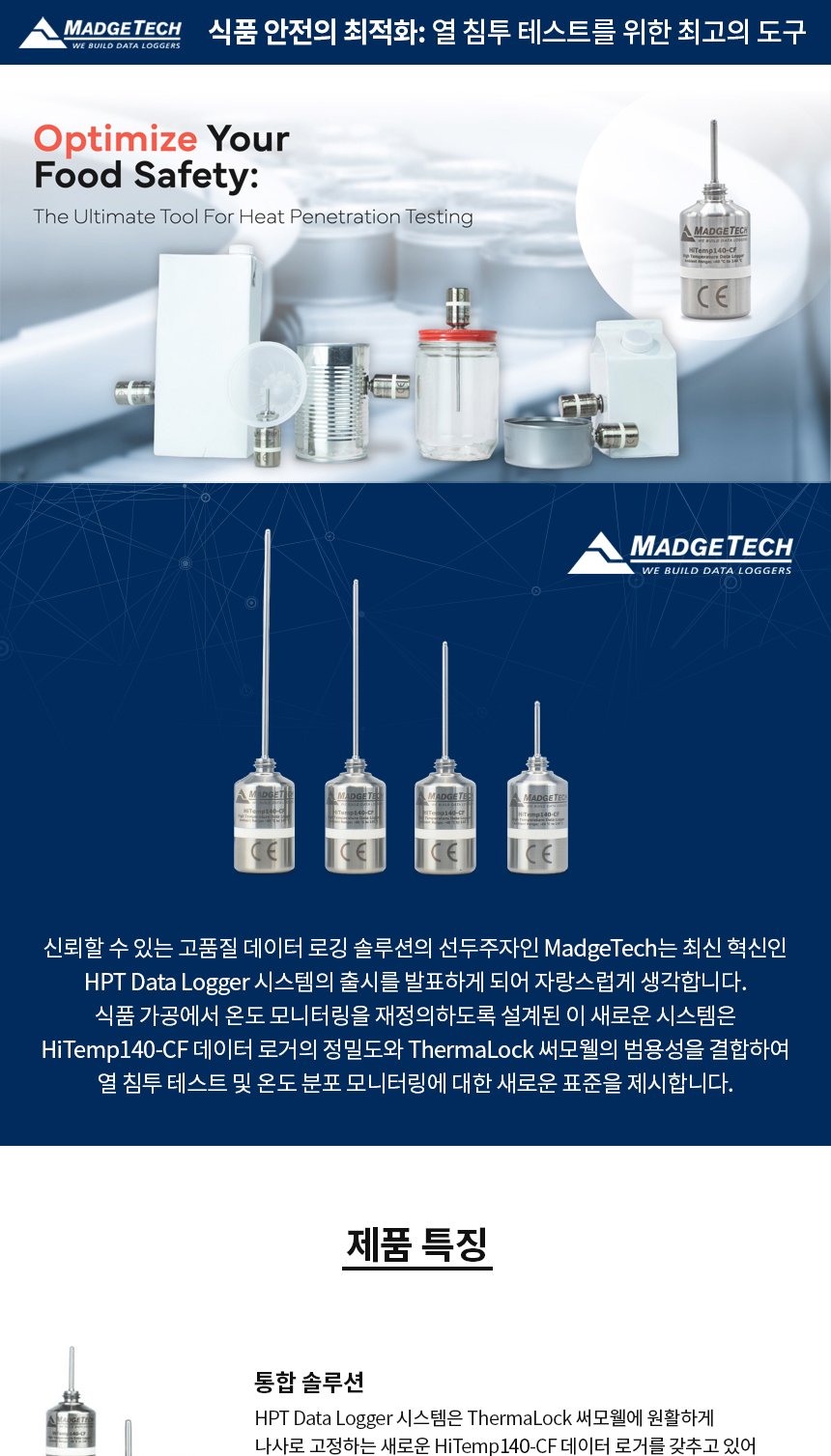

제품 상세 이미지
관련 제품
HiTemp140-CF와 함께 보는
열침투 시험 장비
- MadgeTech HiTemp140 고온용 온도 데이터로거
- MadgeTech HiTemp140-FP 고온용 데이터로거 (플렉시블 프로브)
- MadgeTech 캐닝 피팅 CF200 · CF202, ThermaLock, HPT 열침투 시험 시스템
- MadgeTech AVS140-1 오토클레이브 밸리데이션 키트
HiTemp140-CF에는 캐닝 피팅도 함께 공급됩니까?
아니요, 피팅은 별매입니다. CF202와 ThermaLock 피팅을 사용하며 용기 종류를 알려 주시면 적합한 피팅을 함께 검토합니다.
HiTemp140-CF 프로브 길이는 어떻게 선택합니까?
용기 크기와 측정할 깊이로 선택합니다. CF-1.1부터 CF-5.4까지 12가지 버전이 있고 7 in까지 맞춤 길이도 주문할 수 있습니다.
HiTemp140-CF로 F0 값을 바로 확인할 수 있습니까?
네, MadgeTech 4 소프트웨어가 F0와 PU 치사율을 계산합니다.
HiTemp140-CF는 시작 시간을 나중으로 미룰 수 있습니까?
네, 최대 18개월까지 지연 시작을 설정할 수 있습니다. 수동 또는 시간 기준 정지도 지원합니다.
HiTemp140-CF 열침투 시험 로거는 국내 어디로 문의합니까?
국내 단독 공급사인 (주)테솔에 연락하시면 됩니다. 용기 종류와 크기, 사용할 캐닝 피팅을 알려 주시면 프로브 버전과 도킹 스테이션 구성을 정리해 견적을 안내해 드립니다.

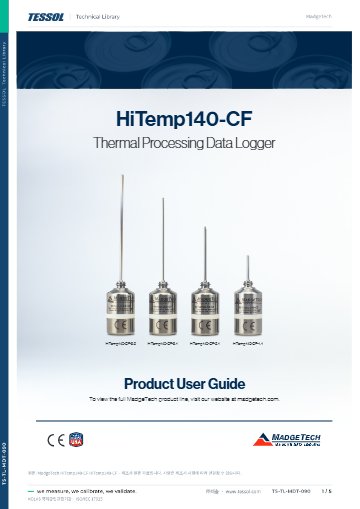

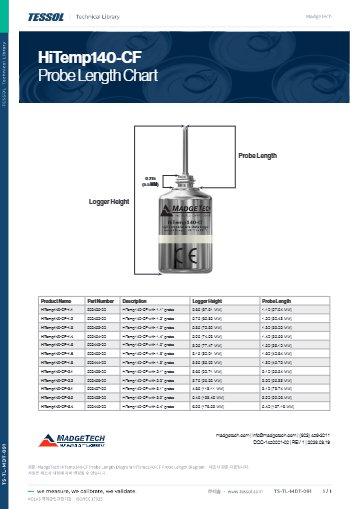

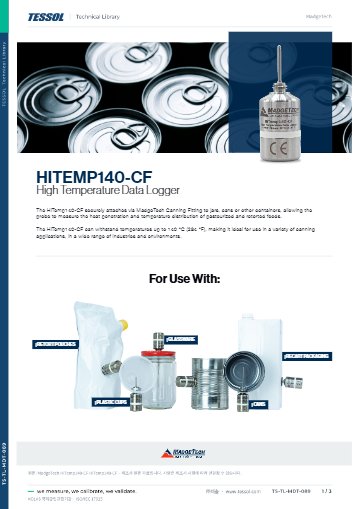

제품 자료
