온도 적격성평가와 밸리데이션: 오토클레이브 로거 배치

온도 적격성평가(Qualification)는 실험, 작업, 생산 환경과 장비가 사전에 정한 허용 기준을 일관되게 충족함을 온도 데이터와 보고서로 입증하는 절차입니다. 밸리데이션(Validation)은 장비나 구역이 일관되게 제품을 유지한다는 과학적 증거를 확립하도록 데이터를 수집하고 평가하는 일이며, 적격성평가 기록이 그 증거가 됩니다.

오토클레이브라면 챔버 안에 MadgeTech(메지텍) HiTemp140 데이터로거 5~9개를 배치해 보고서에 쓸 데이터를 얻습니다.

온도 적격성평가 관련 사진

적격성평가와 밸리데이션의 차이

구분적격성평가(Qualification)밸리데이션(Validation)
대상장비, 시설, 보관 환경공정, 방법, 시스템 전체
확인하는 것장비와 환경이 허용 기준을 충족하는지공정이 기대한 결과를 일관되게 재현하는지
대표 산출물온도 데이터, 매핑 보고서밸리데이션 보고서

밸리데이션은 정확성을 확인하고 증명하는 일입니다. 결과만큼 증명 과정이 중요하며, 그 과정의 기록이 프로세스가 적합함을 보여 줍니다. 장비의 적격성평가는 보통 설치 적격성평가(IQ), 운전 적격성평가(OQ), 성능 적격성평가(PQ) 순으로 진행합니다.

MadgeTech RTDTempX 4 · 8 · 12 · 16채널 RTD 온도 데이터로거
MadgeTech RTDTempX 4 · 8 · 12 · 16채널 RTD 온도 데이터로거

OQ·PQ에서 여러 지점을 같은 기준으로 기록하려면 MadgeTech RTDTempX 멀티채널 RTD 온도 데이터로거를 씁니다. −200~+200 °C에서 ±0.04 °C 정확도입니다.

온도 매핑: 적격성평가의 기본 단계

장비와 저장 시설이 기본 온도 요구 사항을 충족하는지 확인하는 일이 온도 매핑의 기본 단계입니다. 관리 구역의 온도 데이터가 있으면 전체 공정이 안정된 조건에서 시작했음을 입증할 수 있습니다.

R&D 공간, 실험실, 회의실, 저장시설의 최대·최소·평균 온도를 아는 일은 기초처럼 보여도 이후 모든 평가의 토대가 됩니다.

MadgeTech RFRHTemp2000A 무선 디스플레이 온/습도 데이터로거
MadgeTech RFRHTemp2000A 무선 디스플레이 온/습도 데이터로거

실험실과 저장시설의 기본 매핑에는 MadgeTech RFRHTemp2000A 무선 온습도 데이터로거를 쓸 수 있습니다. 2.45 GHz 무선과 LCD를 갖추고 RTD 온도 ±0.50 °C로 측정합니다.

적격성평가 기록에 담을 항목

장비에 일관된 성능과 결과가 요구되는 공정에는 온도 적격성평가 기록이 반드시 있어야 합니다. 품질 담당자는 고도로 통제된 조건에서 장비를 여러 번 시험하고, 사전에 정한 허용 기준을 충족하는 결과가 반복해서 나오는지를 문서로 남깁니다.

목표는 공정이 생산과 결과의 기대치를 충족하고 그 결과를 재현할 수 있는지 확인하는 것입니다.

  • 반복해서 나와야 할 예상 결과와 허용 범위
  • 시험 조건과 반복 횟수
  • 로거 배치 위치와 각 위치의 최대·최소·평균 온도
  • 허용 기준을 벗어난 결과와 그 조치
MadgeTech MT4 Secure software
MadgeTech MT4 Secure software

기록 항목을 감사 추적과 함께 남기려면 MadgeTech 4 Secure 소프트웨어로 로거 데이터를 내려받아 검토합니다. MadgeTech 로거 데이터를 다루는 Windows 소프트웨어입니다.

오토클레이브 밸리데이션의 HiTemp140 배치

오토클레이브(멸균기)가 제대로 작동하는지 확인하려면 내부 공간에 HiTemp140 데이터로거 5~9개를 넣어 밸리데이션 보고서에 쓸 데이터를 얻습니다. 로거는 각 코너(모서리), 또는 중간과 대체 선반에 배치해 온도의 균일성과 일관성을 확인합니다.

HiTemp140은 본체가 140 °C를 견디는 고온용 로거라 증기 멸균 사이클 동안 챔버 안에 그대로 둡니다.

MadgeTech(메지텍) HiTemp140 고온용 온도 데이터로거
MadgeTech(메지텍) HiTemp140 고온용 온도 데이터로거

배치에 쓰는 MadgeTech HiTemp140 고온용 온도 데이터로거는 −200~+260 °C 프로브와 IP68 본체를 갖췄습니다. (주)테솔이 국내에 공식 공급합니다.

HiTemp140 데이터로거
HiTemp140 고온용 온도 데이터로거

허용 온도 범위가 넓고 공간이 큰 환경에서는 Temp101A 데이터로거를 사용할 수 있습니다. 어떤 로거를 고르든 데이터로거가 검증 과정의 기록 근거가 됩니다.

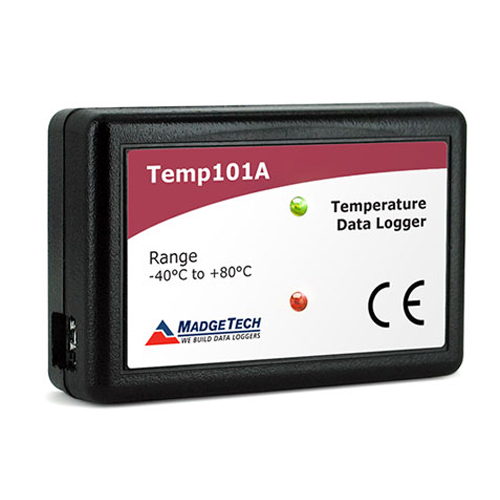

MadgeTech Temp101A 온도 데이터로거
MadgeTech Temp101A 온도 데이터로거

넓은 공간에 분산하는 MadgeTech Temp101A 온도 데이터로거는 내장 정밀 RTD로 −40~+80 °C를 측정하고 2,095,104개를 기록합니다.

대상로거배치
오토클레이브(멸균기)HiTemp140 5~9개각 코너, 또는 중간과 대체 선반
허용 범위가 넓은 큰 공간Temp101A공간 전체에 분산
Temp101A 데이터로거
Temp101A 온도 데이터로거

이 절차는 허용 가능한 안정된 조건에서 시작해, 온도 제어가 적절히 적용되었음을 입증하는 문서로 끝납니다.

(주)테솔 밸리데이션 서비스와 온도 매핑

(주)테솔 밸리데이션 서비스는 데이터 로깅 경험을 바탕으로 고객과 업계의 요구 사항에 맞춘 원격 및 현장 온도 매핑을 제공합니다. 매핑 프로토콜에 대한 ISO 17025를 준수하는 밸리데이터로 적격성평가를 수행해 판독의 정확성과 신뢰성을 확보합니다.

(주)테솔은 밸리데이션 및 매핑용 밸리데이터를 수입해 유통하며, 상담을 거쳐 구성과 기술 지원을 안내합니다.

MadgeTech HiTemp140-PT 확장 범위 온도 데이터로거
MadgeTech HiTemp140-PT 확장 범위 온도 데이터로거

더 높은 온도까지 다루는 공정 매핑에는 MadgeTech HiTemp140-PT 확장 범위 온도 데이터로거를 씁니다. 굽힘 금속 프로브로 −200~+350 °C를 측정합니다.
