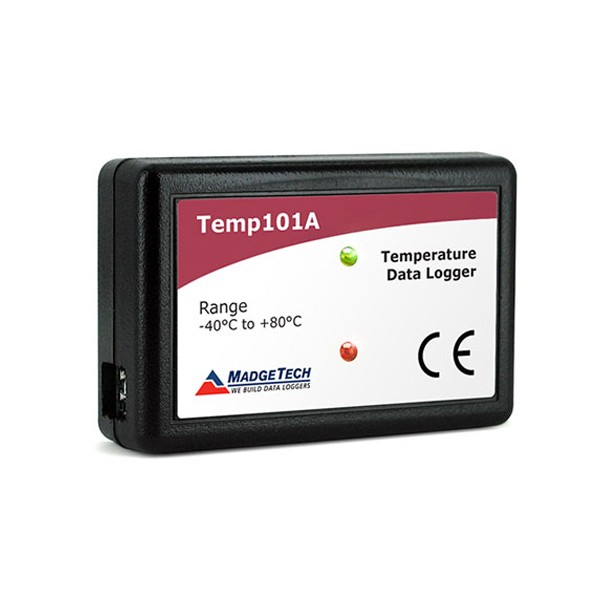

MadgeTech Temp101A 온도 데이터로거

MODEL: Temp101A
브랜드: MADGETECH

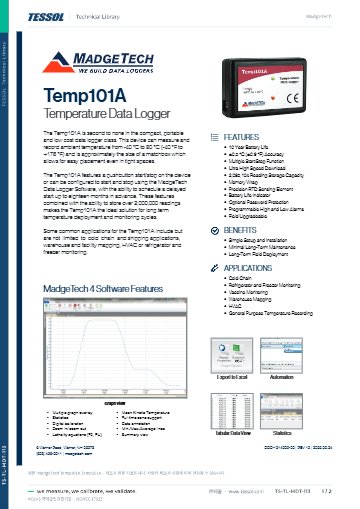

제품 자료: Temp101A 데이터시트(영문)

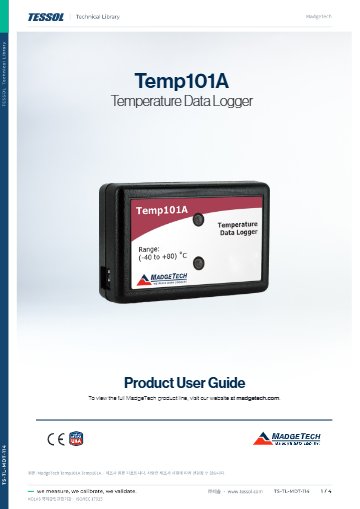

Temp101A 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

성냥갑 크기로 냉동고 온도를
오래 남기는 소형 로거

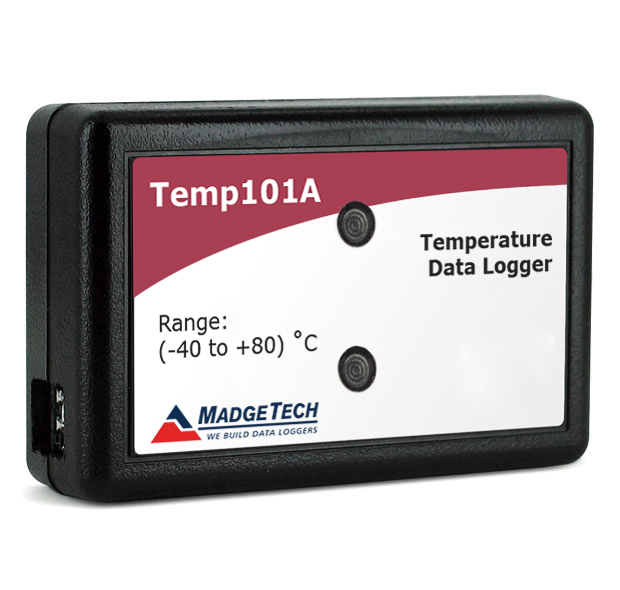

MadgeTech Temp101A 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech Temp101A는 내장 정밀 RTD로 -40 ~ +80 °C를 측정하는 35 × 54 × 15 mm 소형 온도 데이터로거(Temperature Data Logger)로, 냉장·냉동고와 콜드체인, 창고 온도 매핑의 장기 기록에 사용합니다.

-5 ~ +55 °C 구간에서 ±0.5 °C 교정 정확도와 0.01 °C 분해능을 유지해 냉장 대역의 미세한 변동까지 남기고, 2,095,104개 메모리가 차는 동안 3.6 V 리튬 배터리가 15분 간격 기준 10년 지속됩니다. 별도 프로브 없이 본체 하나로 끝나는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.5 °C

-5 ~ +55 °C 구간 교정 정확도

0.01 °C

온도 분해능

2,095,104개

메모리 기록 개수

10년

15분 간격 일반 배터리 수명

특징

본체 하나로
장기 기록을 끝내는 구조

핵심 특징	현장에서 달라지는 점
내장 정밀 RTD	프로브를 달지 않으므로 선반 틈이나 상자 안에 넣고 문만 닫으면 설치가 끝납니다.
구간별 교정 정확도	-5 ~ +55 °C는 ±0.5 °C, 그 밖의 구간은 ±1.0 °C로 구분해 냉장·상온 점검 기준에 바로 맞춥니다.
2,095,104개 메모리	장기간 쌓은 기록을 한 번에 내려받으므로 정기 수거 주기를 길게 잡을 수 있습니다.
최대 18개월 지연 시작	출하 시점에 맞춰 기록을 시작하도록 예약해 두어 현장 인원의 개입이 필요 없습니다.
버튼 다중 시작·정지	PC 없이 버튼으로 기록을 여러 번 시작하고 멈춰 구간별 시험을 이어갑니다.
상·하한 경보 LED	설정한 한계를 벗어나면 상태 LED 2개로 구분해 수거 전에도 이탈 여부를 확인합니다.

기록 계획

기록 간격별
보관 기간 계산

메모리 용량은 기록 간격이 정합니다. 1분 간격이면 2,095,104개가 약 1,455일 분량이므로 수년 단위의 상시 감시에도 중간 수거 없이 대응하고, 1초 간격으로 단기 시험을 하면 같은 메모리가 며칠 만에 찹니다.

배터리 10년은 15분 간격 기준입니다. 간격을 짧게 잡을수록 수명이 줄어들므로 감시 목적에 맞는 간격과 수거 주기를 함께 정하세요. 배터리는 사용자가 LTC-7PN으로 직접 교체합니다.

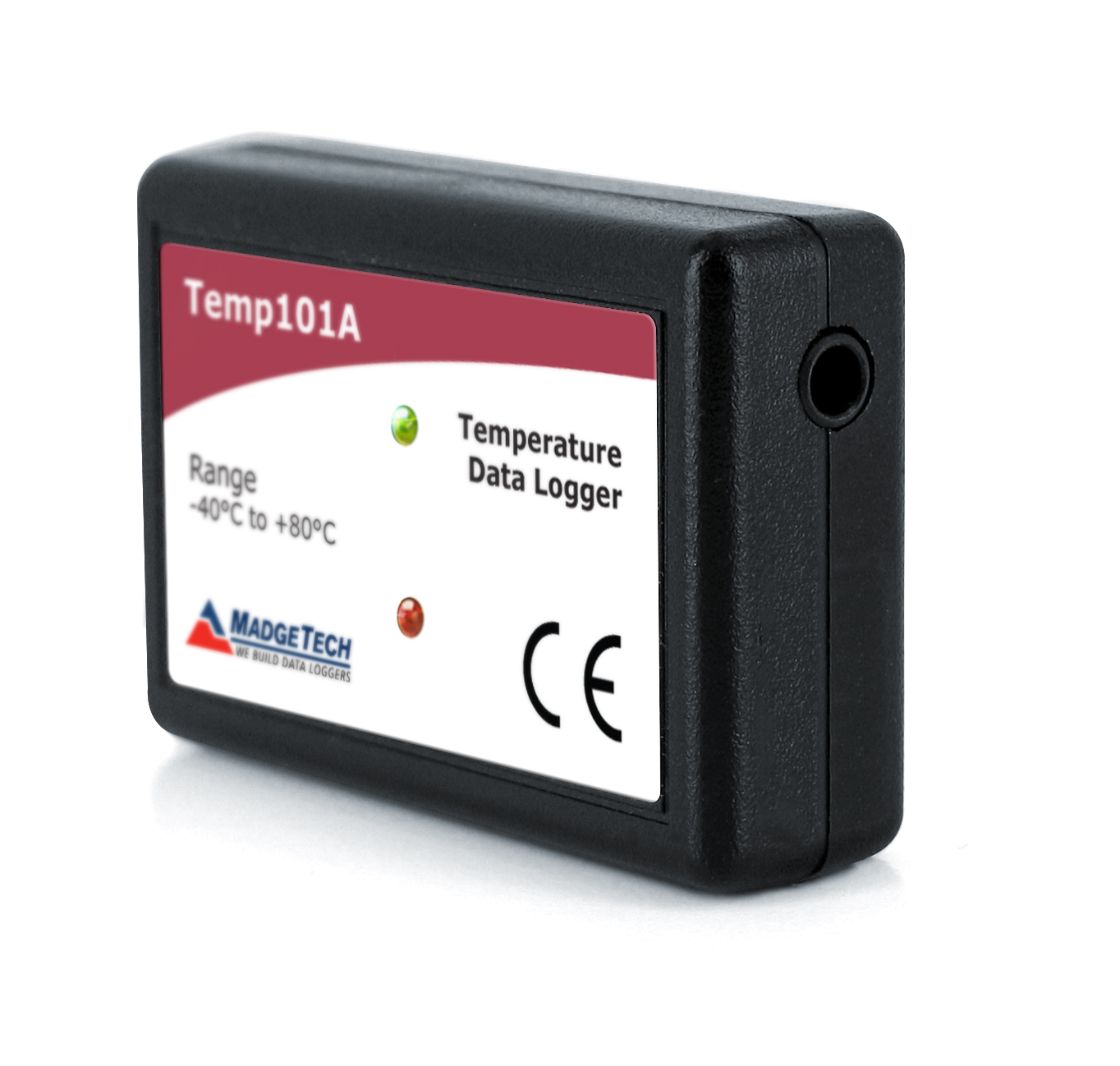

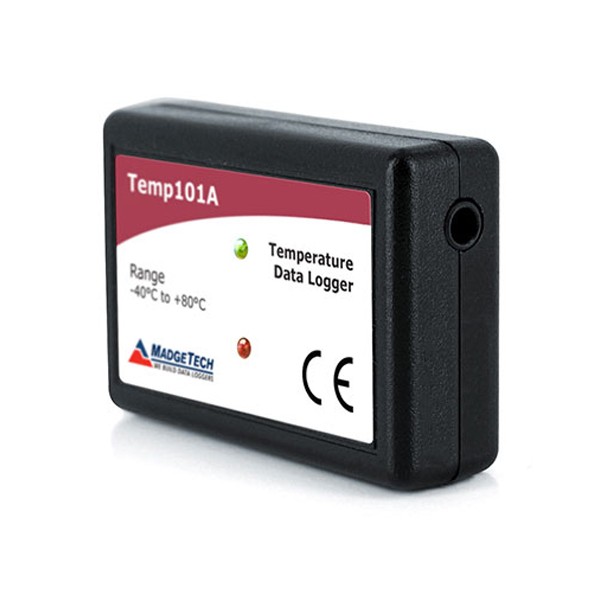

MadgeTech Temp101A - 측면 접속부 구멍이 보이는 Temp101A

창고 온도 분포는 여러 대를 나눠 배치

창고나 냉동실의 온도 분포를 보려면 선반 높이와 출입구 거리를 달리해 여러 대를 배치합니다. 로거가 작아 적재 화물 사이에 끼워도 공기 흐름을 크게 막지 않으며, 수거 후 MadgeTech 4 소프트웨어에서 그래프를 겹쳐 비교합니다.

사용 방법

Temp101A 소형 온도 로거
IFC200 연결과 장기 기록 순서

Temp101A는 화면 없이 상태 LED 2개만 갖춘 로거로, IFC200 USB 인터페이스 케이블(115,200 baud)로 PC에 연결해 MadgeTech 4에서 설정하고 값을 확인합니다. 정지는 소프트웨어 수동 정지나 지정 날짜·시간 정지로 정합니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC200	로거와 PC를 잇는 USB 인터페이스 케이블(115,200 baud, 별매)

처음 연결하는 순서

순서	할 일
1	madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2	IFC200을 처음 USB로 연결하기 전에 MadgeTech 4와 USB 드라이버 설치를 먼저 마치세요.
3	IFC200 케이블로 로거와 PC의 USB 포트를 연결하면 로거가 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4	로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5	로거를 측정할 공간에 두고 상태 LED로 기록 여부를 확인하세요.
6	회수한 로거를 IFC200으로 다시 연결해 Stop, Download 순서로 기록을 받습니다.
7	받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

정지 방법은 Custom Start 화면의 Stop Method에서 Manual, Automatic, Readings(기록 개수 지정) 중에서 고릅니다. 기록이 끝나거나 정지한 로거는 PC에서 다시 시작 설정을 해야 다음 기록을 시작합니다. 기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

-40 ~ +80 °C 범위
Temp101A 전체 사양

항목	사양
센서	내장 정밀 RTD
측정 범위	-40 ~ +80 °C (-40 ~ +176 °F)
분해능	0.01 °C (0.02 °F)
교정 정확도	±0.5 °C (-5 ~ +55 °C) · ±1.0 °C (-40 ~ -5.01 °C, +55.01 ~ +80 °C)
메모리	2,095,104개 (소프트웨어 설정 랩) · 다중 시작·정지 모드 419,020개
기록 간격	1초 ~ 24시간마다 1회
시작 모드	즉시 · 최대 18개월 지연 · 버튼 다중 시작·정지
정지 모드	소프트웨어 수동 정지 · 지정 날짜·시간 정지
경보 · 표시	상한·하한 프로그래밍 · 상태 LED 2개
암호 보호	선택 (설정 변경만 제한, 데이터 읽기는 가능)
교정	소프트웨어 디지털 교정 · 교정 날짜 자동 기록
배터리	3.6 V 리튬 LTC-7PN, 사용자 교체 · 15분 간격 일반 10년
시간 정확도	25 °C 월 ±1분 (단독 동작)
데이터 형식	날짜·시간 기록, °C · K · °F · °R
컴퓨터 연결	IFC200 USB 인터페이스 케이블 필요, 115,200 baud
소프트웨어	MadgeTech 4 Standard 2.03.06 이상 / Secure 4.1.3.0 이상, Windows XP SP3 이상
사용 환경	-40 ~ +80 °C · 0 ~ 95 %RH, 결로 없음
본체	35 × 54 × 15 mm, 24 g, 폴리카보네이트
인증	CE
주문 번호	Temp101A 901678-00 · IFC200 900298-00 · LTC-7PN 900352-00

활용 분야

냉장부터 상온까지
기록 현장

의약품·백신 냉장고 — 냉장 대역의 온도 이력을 장기간 남겨 보관 기록으로 제출합니다.
콜드체인 운송 — 냉장 상자와 운송 구간에 넣어 구간별 온도를 기록합니다.
창고 온도 매핑 — 보관 구역마다 배치해 온도 분포와 취약 지점을 찾습니다.
공조 기록 — 실내 온도 변화를 시간순으로 남겨 공조 설정 근거로 활용합니다.

선택 가이드

센서 방식별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
본체 하나로 -40 ~ +80 °C를 기록할 때	Temp101A	내장 RTD로 프로브 없이 설치가 끝납니다.
외부 RTD 프로브로 -200 ~ +850 °C를 측정할 때	RTDTemp101A	외부 프로브 연결형으로 범위가 넓습니다.
열전대 종류를 바꿔 고온을 측정할 때	TC101A	열전대 입력형 로거입니다.
본질안전 등급이 필요한 설비일 때	Temp1000IS	본질안전형 온도 로거입니다.

구성·옵션

구성품과
주문 번호

구성품 — Temp101A 로거 본체 1개와 3.6 V 리튬 배터리.
데이터 수집 — IFC200 USB 인터페이스 케이블(별도 주문)로 PC에서 내려받습니다.
교체 배터리 — LTC-7PN.

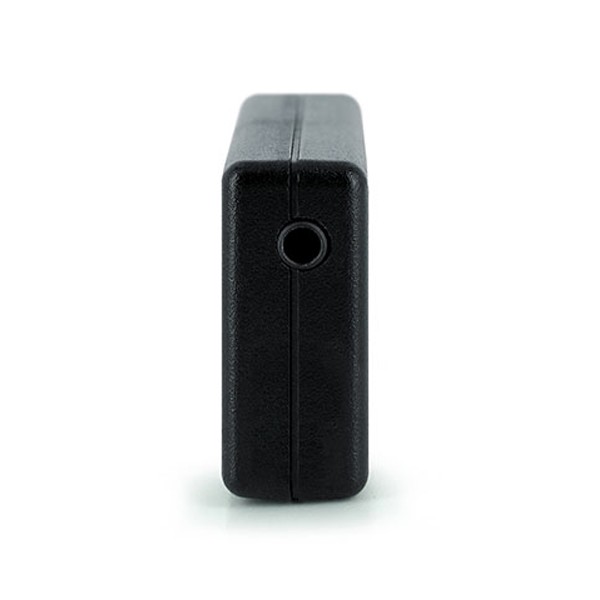

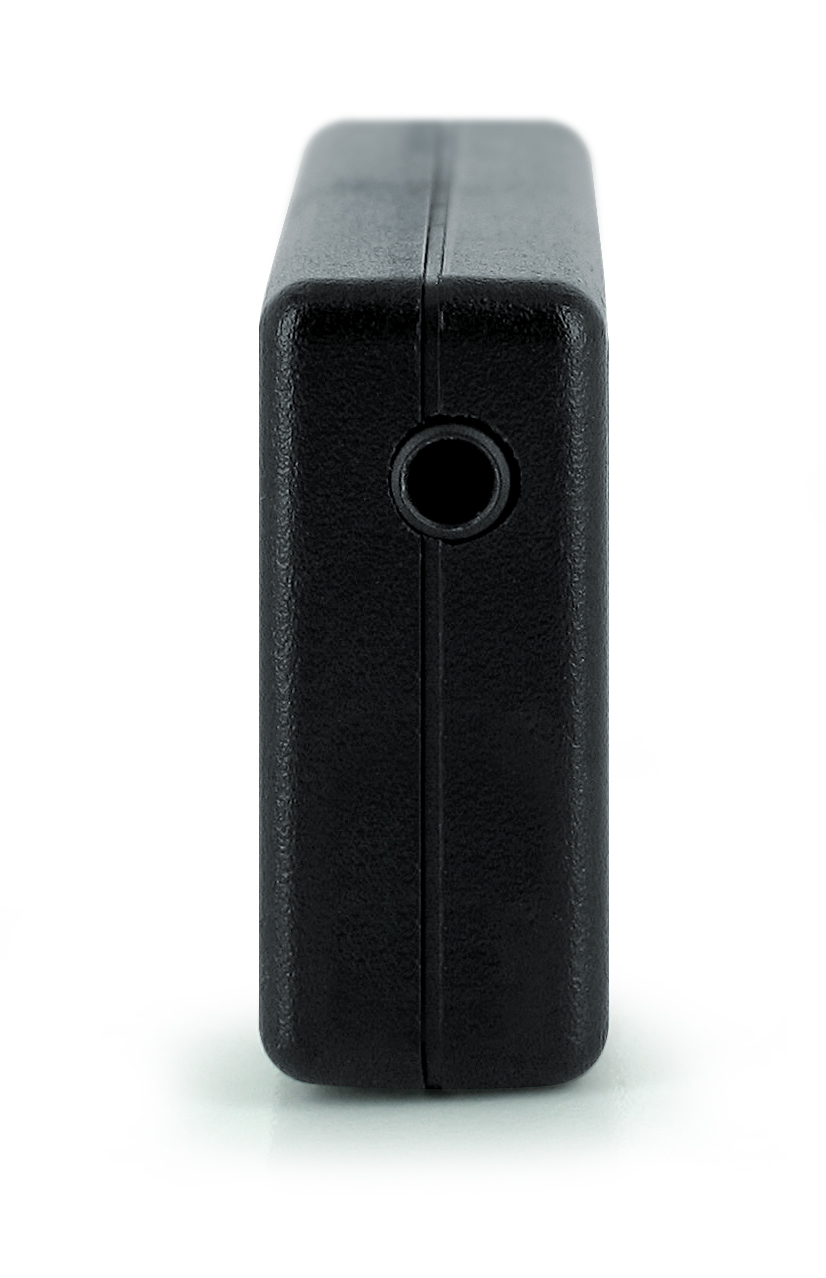

본체 측면의 접속부 구멍

온도 감시

교정 주기와
기록 신뢰성

로거의 정확도는 교정 날짜와 함께 관리해야 기록으로서 가치가 유지됩니다. Temp101A는 교정 날짜를 본체에 자동 기록하므로 교정 주기를 소프트웨어에서 바로 확인할 수 있습니다. (주)테솔에 문의하시면 KOLAS 인정 범위에 해당하는 교정인지 확인해 안내해 드립니다.

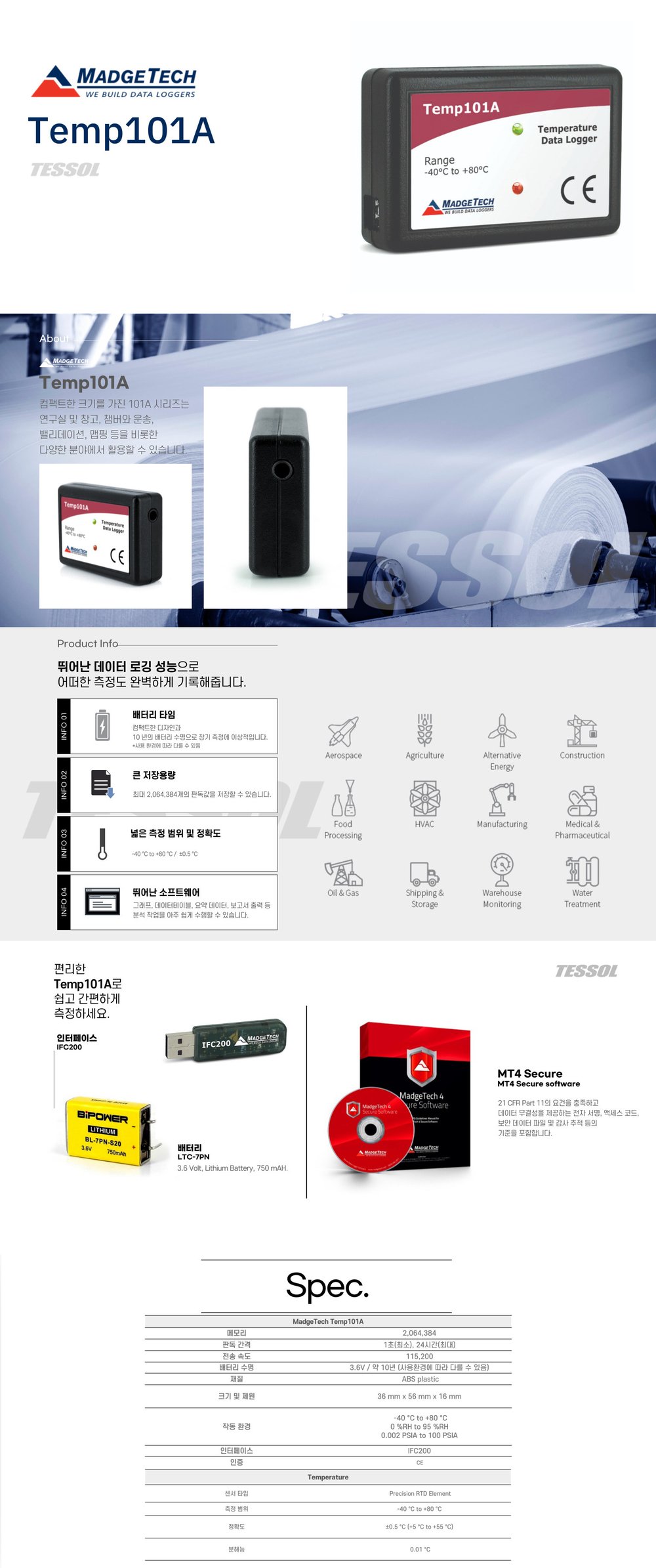

제품 상세 이미지

Temp101A와 함께 보는
MadgeTech 로거

Temp101A를 냉동고 온도 매핑에도 사용할 수 있습니까?
네, 사용할 수 있습니다. -5 °C 아래 구간은 정확도가 ±1.0 °C로 넓어지므로 매핑 기준의 허용 오차와 맞는지 먼저 확인하세요.
Temp101A에 화면이 있습니까?
아니요, 상태 LED 2개만 있습니다. 값은 IFC200 USB 인터페이스로 PC에서 내려받아 확인합니다.
Temp101A에 외부 프로브를 연결할 수 있습니까?
아니요, 내장 센서형입니다. 프로브가 필요하면 RTDTemp101A나 TC101A를 선택하세요.
Temp101A는 기록 시작 시점을 예약할 수 있습니까?
네, 즉시 시작하거나 최대 18개월 뒤에 시작하도록 지정할 수 있습니다. 버튼으로 시작과 정지를 반복하는 모드도 있습니다.
Temp101A 여러 대의 견적은 어디로 요청합니까?
국내 단독 공급사인 (주)테솔에 연락하시면 됩니다. 측정할 온도 대역과 기록 간격, 필요한 수량을 알려 주시면 USB 인터페이스 케이블과 배치 방안을 포함한 구성과 견적을 안내해 드립니다.
