MadgeTech RTDTempX는 100 Ω 백금 RTD(Pt100)를 2·3·4선으로 연결해 4·8·12·16채널을 기록하는 다채널 RTD 온도 데이터로거(Pt100 Data Logger)로, 분해능 0.001 °C와 ±0.04 °C 정확도(프로브에 따라)로 안정성 챔버·냉동고의 다점 온도를 기록합니다.

착탈식 나사 단자에 프로브를 꽂고 쓰지 않는 채널은 꺼서 남은 채널의 메모리를 늘리며, 최대 4 Hz로 기록합니다. 로거 정확도와 프로브 정확도를 합쳐 판단하는 이 RTD 로거는 (주)테솔이 국내에 공식 공급합니다.

4 ~ 16채널

Pt100 RTD 입력

0.001 °C

온도 분해능(프로브에 따라)

4 Hz

최대 기록 속도

2 · 3 · 4선

RTD 결선 방식

특징

여러 지점을 세밀하게
기록하는 RTD 로거

핵심 특징	현장에서 달라지는 점
2 · 3 · 4선 Pt100 입력	보유한 프로브 결선 방식에 맞춰 연결하고, 정확도가 필요한 구간은 2선·4선 프로브로 구성합니다.
4 ~ 16채널	챔버 선반이나 냉동고 구역의 여러 지점을 한 대로 기록하여 온도 분포 검증 시간을 줄입니다.
0.001 °C 분해능	미세한 온도 편차까지 남기므로 프로브 간 비교 시험에서 차이를 판독합니다.
착탈식 나사 단자	프로브를 단자에 고정하고 분리하므로 프로브 교체와 재배치가 간단합니다.
채널 선택 기록	쓰지 않는 채널을 끄면 남은 채널의 기록 용량이 늘어납니다.
그래프·표·요약 보기	엔지니어링 단위로 값을 확인하므로 별도 변환 없이 보고서에 옮깁니다.

프로브 선택

결선 방식과
정확도 범위 읽기

±0.04 °C는 로거의 측정 정확도이며 −200 ~ +200 °C 구간, 4선 연결, 이상적인 100 Ω Pt RTD(IEC 751, ITS-90) 기준입니다. 전체 측정 정확도는 연결하는 프로브에 따라 달라지므로 로거와 프로브 사양을 함께 판단하세요.

가장 정확하게 쓰려면 100 Ω 2선·4선 프로브를 권장합니다. 3선 프로브도 대부분 연결되지만 정확도는 보장되지 않으며, 같은 색 두 선 사이 저항이 1 Ω 미만인지 먼저 확인합니다.

프로브 결선과 단자 연결

Pt100 프로브 리드를 착탈식 나사 단자에 고정하고 본체에 꽂습니다. 저항으로는 ±0.015 Ω(25 °C 주변), 분해능 0.0001 Ω이며 이 값이 프로브 사양에 따라 온도로 환산됩니다.

채널 구성

채널 수와
메모리 계획

메모리는 모든 채널을 사용할 때 채널당 용량이며 4채널 698,709개부터 16채널 174,677개까지 채널 수가 늘수록 줄어듭니다. 기록 간격은 4 Hz에서 24시간마다 1회까지이므로 측정 기간에 맞춰 간격을 정하세요.

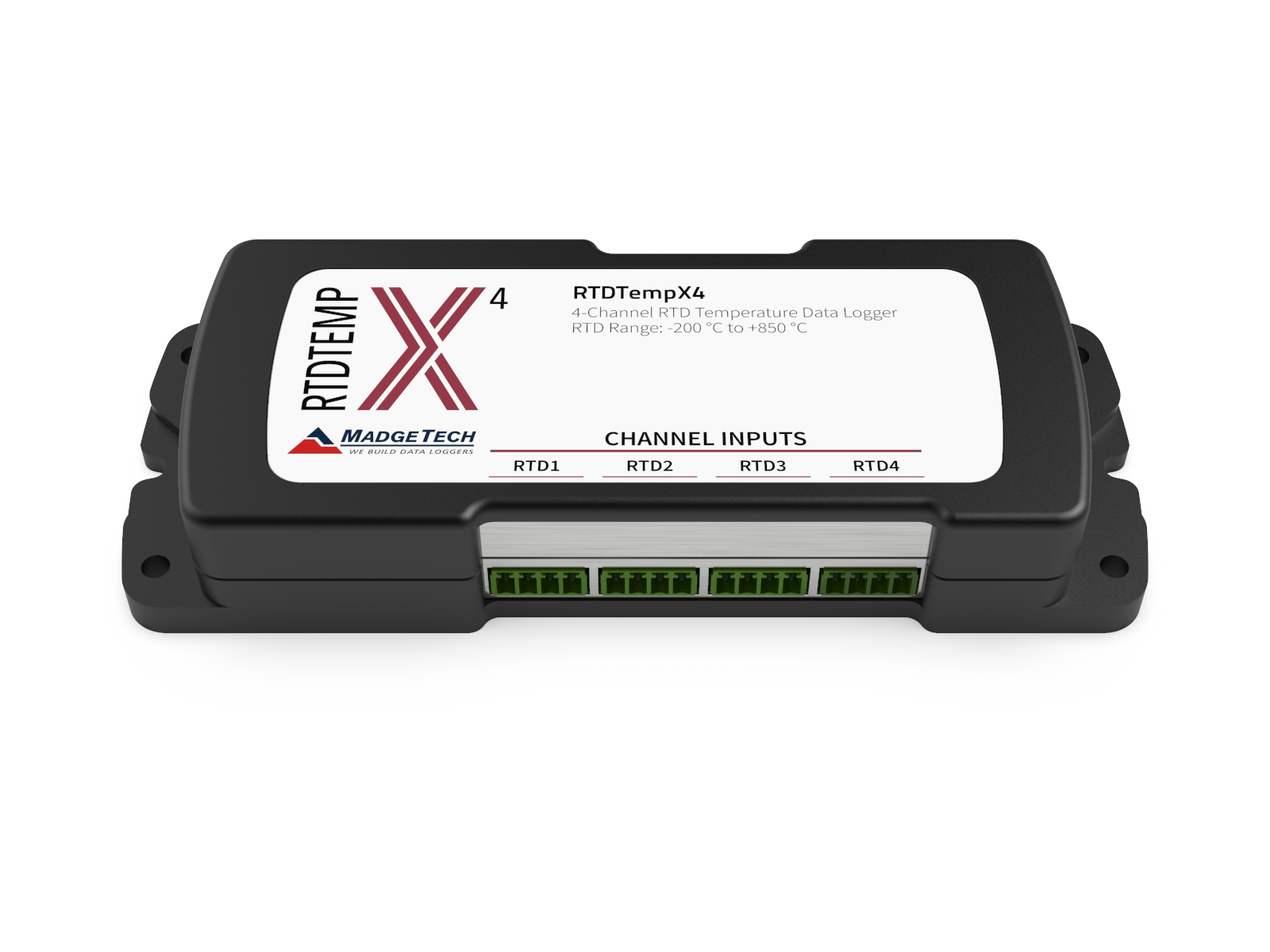

RTDTempX4 (4채널)

사용 방법

RTDTempX 시리즈
RTD 채널 기록 설정 순서

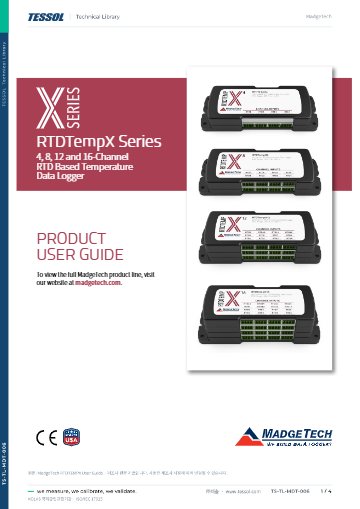

RTDTempX 시리즈는 USB-A to micro USB 케이블로 PC에 바로 연결하고, MadgeTech 4에서 시작 방법과 읽기 간격을 정해 다채널 RTD 기록을 내려받습니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(4.2.19.0 이상)
MadgeTech 4 Secure	전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.2.18.0 이상)
USB-A to micro USB 케이블	PC 연결(포함), 460,800 baud

처음 연결하는 순서

순서	할 일
1	madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2	동봉 케이블을 RTDTempX에 꽂고 USB-A 쪽을 PC의 USB 포트에 연결하세요.
3	MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4	목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5	시작한 뒤 USB를 분리하고 RTD 센서를 측정 지점에 설치하세요.
6	회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

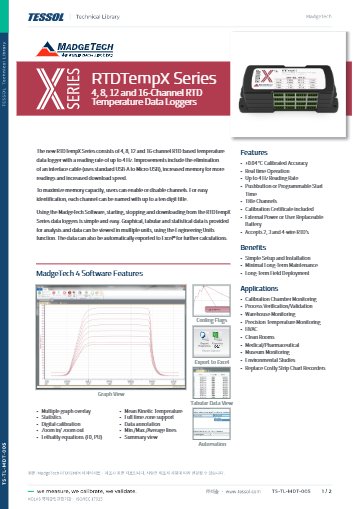

사양

채널별 비교와
공통 사양

항목	RTDTempX4	RTDTempX8	RTDTempX12	RTDTempX16
채널당 메모리 (모든 채널 사용 시)	698,709개	349,354개	232,903개	174,677개
품번	902175-00	902176-00	902173-00	902174-00

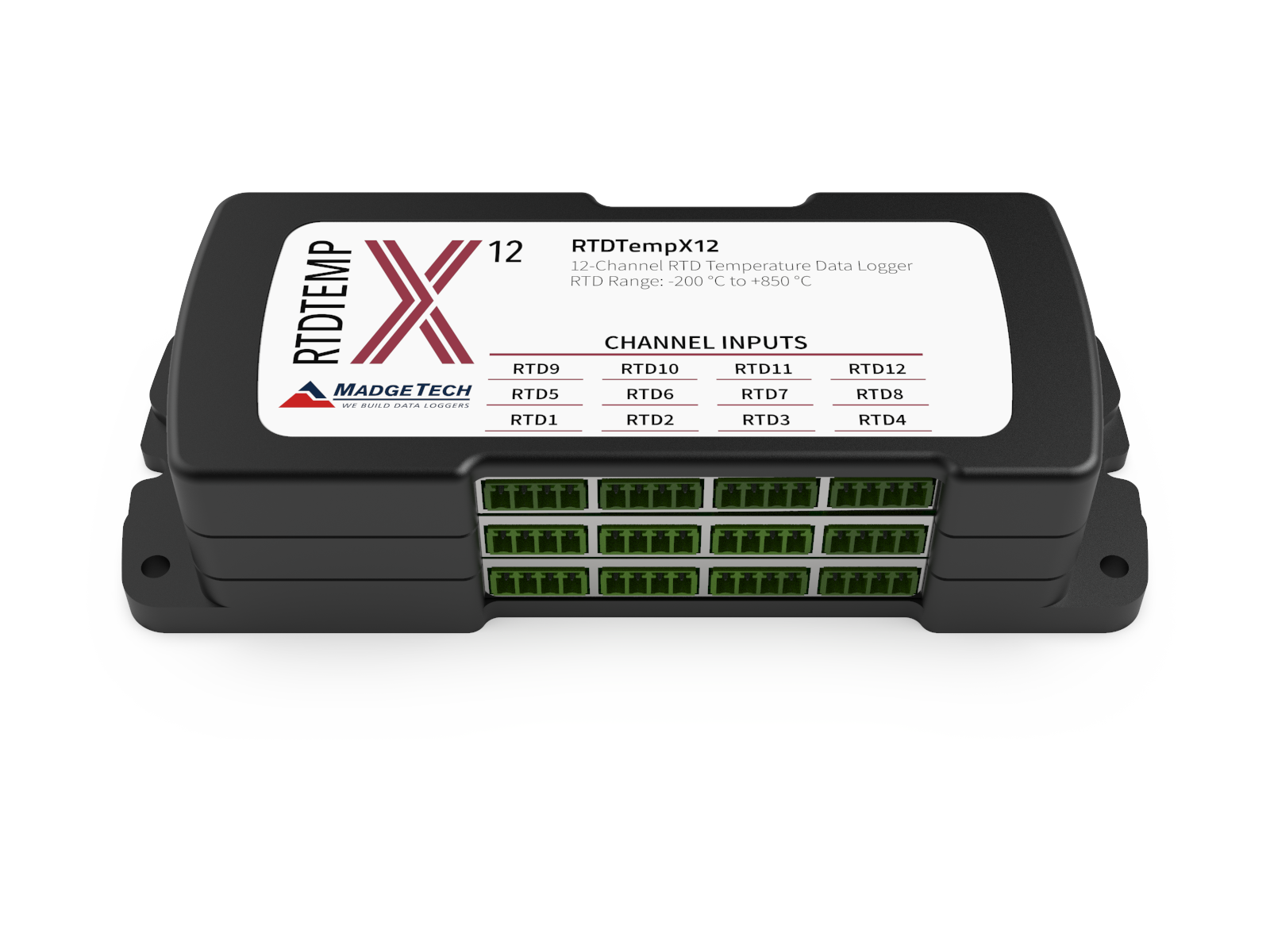

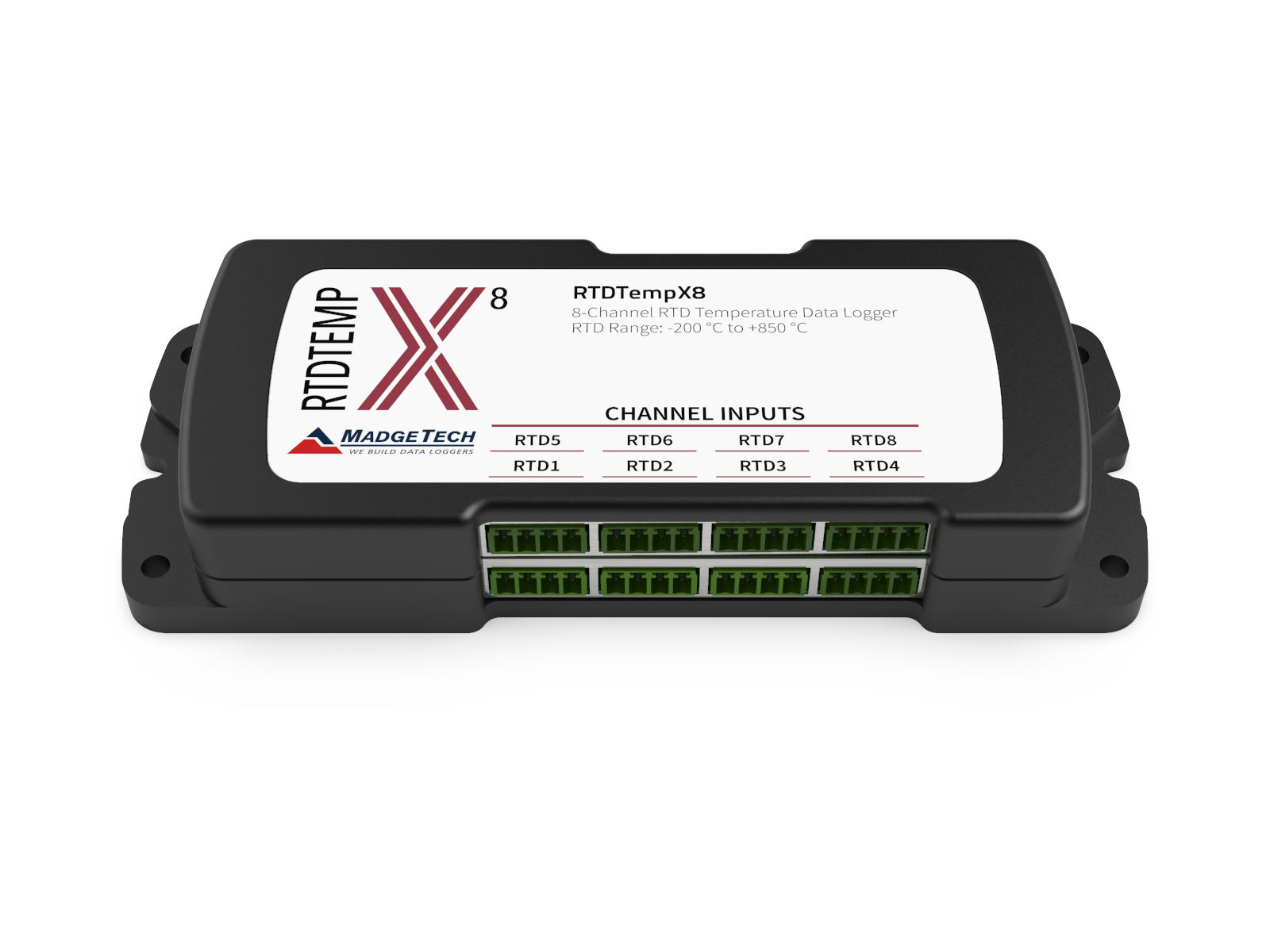

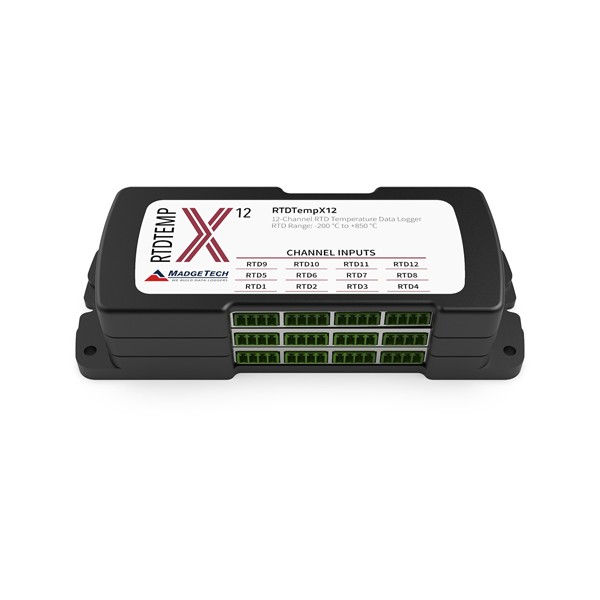

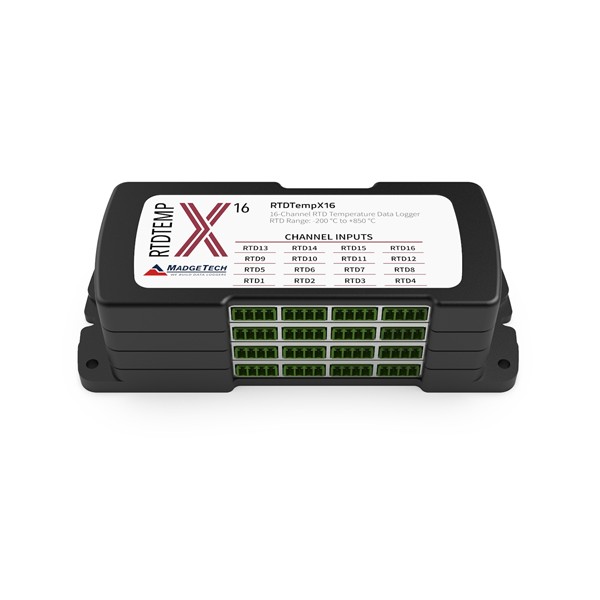

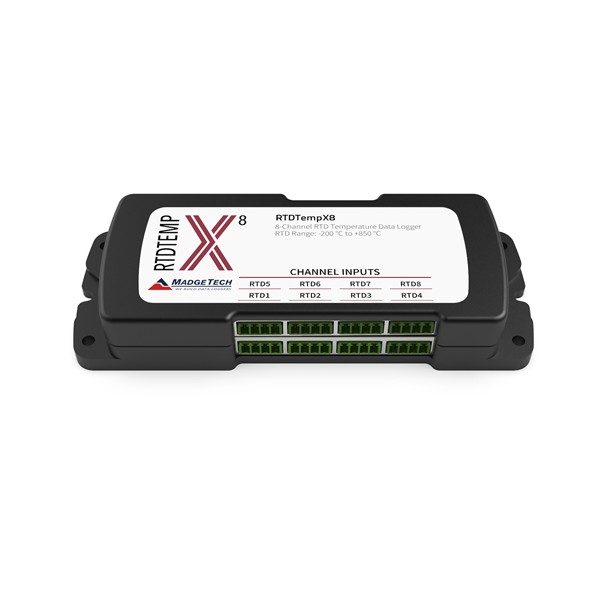

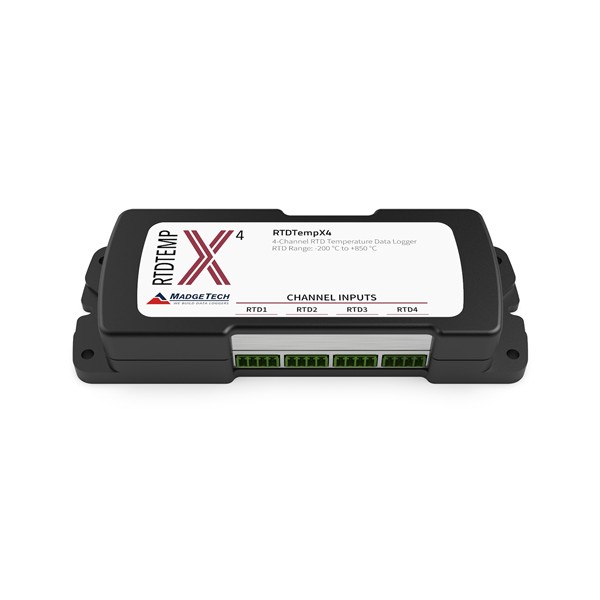

크기 (W × L × H)	65.6 × 184.2 × 31.0 mm	65.6 × 184.2 × 31.0 mm	65.6 × 184.2 × 42.7 mm	65.6 × 184.2 × 54.4 mm
무게	368 g	368 g	580 g	800 g

시리즈 공통 사양

항목	사양
입력·연결	100 Ω 백금 RTD, 2 · 3 · 4선 · 착탈식 나사 단자
온도 범위	−200 ~ +850 °C (18.5 ~ 390.5 Ω), 프로브에 따라
교정 정확도	±0.015 Ω (25 °C 주변) · ±0.04 °C (프로브에 따라) · 규정 구간 18.5 ~ 175.9 Ω (−200 ~ +200 °C)
분해능·온도계수	0.0001 Ω · 0.001 °C · 일반 2 ppm/°C
데이터 형식	날짜·시간 기록 · °C · °F · K · °R · Ω
시작 방식	소프트웨어로 즉시 시작 또는 최대 6개월 지연 시작 · PC 연결 시 실시간 기록
기록 간격	4 Hz ~ 24시간마다 1회
LED	채널당 1개 + 상태 2개
배터리	9 V 리튬, 사용자 교체 · 일반 18개월
시간 정확도	월 ±1분
교정	소프트웨어 디지털 교정 · 교정 날짜 자동 기록 · 교정 성적서 포함
데이터 받기	USB-A to micro USB 케이블 포함 (460,800 baud) · Windows XP SP3 이상 · MadgeTech 4 Standard 4.2.19.0 이상 / Secure 4.2.18.0 이상
사용 환경	−20 ~ +60 °C · 0 ~ 95 %RH 비응축
재질·승인	검정 아노다이징 알루미늄 · CE

활용 분야

챔버·냉동고
다점 검증

안정성 챔버 — 선반마다 Pt100 프로브를 배치해 온도 분포를 기록합니다.
냉동고와 인큐베이터 — 여러 지점의 온도를 한 대로 모아 비교합니다.
공정 밸리데이션 — 온도 구간이 맞는지 채널별 데이터로 확인합니다.
정밀 온도 비교 — 프로브 여러 개를 동시에 기록해 차이를 비교합니다.

선택 가이드

센서 종류별
권장 로거

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
Pt100 RTD를 여러 지점에 사용할 때	RTDTempX	측정 지점 수에 맞춰 4~16채널에서 고릅니다.
열전대로 여러 지점을 측정할 때	TCTempX	열전대 4~16채널 구성입니다.
정확도를 가장 높게 사용할 때	2선 또는 4선 프로브	2선·4선 프로브가 적합하며 3선 프로브는 정확도가 보장되지 않습니다.

구성·옵션

품번과
기본 구성

모델	채널	품번
RTDTempX4	4채널	902175-00
RTDTempX8	8채널	902176-00
RTDTempX12	12채널	902173-00
RTDTempX16	16채널	902174-00
기본 포함	USB-A to micro USB 케이블 · 범용 전원 어댑터 · 9 V 리튬 배터리	교체 배터리 901804-00

RTDTempX와 함께 보는
MadgeTech 로거

RTDTempX에 3선 RTD 프로브도 사용할 수 있습니까?
대부분 연결되지만 3선은 정확도가 보장되지 않습니다. 같은 색 두 선 사이 저항이 1 Ω 미만인지 확인하고, 가장 정확하게 쓰려면 2선이나 4선 프로브를 선택하세요.
RTDTempX는 21 CFR Part 11 요건 대응 소프트웨어와 함께 사용할 수 있습니까?
네, MadgeTech 4 Secure 4.2.18.0 이상과 호환됩니다. 별도 MadgeTech 4 Secure 소프트웨어는 21 CFR Part 11 요건에 대응하는 전자서명, 접근 코드, 감사 추적 기능을 갖추고 있습니다.
RTDTempX 대신 열전대로 측정하려면 어떤 모델입니까?
TCTempX가 맞습니다. 같은 X 시리즈 본체에 열전대 4~16채널을 연결합니다.
RTDTempX에 맞는 Pt100 프로브도 함께 구성할 수 있습니까?
네, Pt100 프로브를 함께 구성합니다. 측정 위치와 온도 구간을 알려 주시면 맞는 프로브를 안내합니다.
RTDTempX의 채널 수는 어떻게 정합니까?
측정 지점 수에 맞춰 4 · 8 · 12 · 16채널 중에서 선택합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
RTDTempX 다채널 RTD 로거는 국내 어디에 견적을 문의합니까?
(주)테솔에 문의하시면 됩니다. (주)테솔은 MadgeTech의 국내 단독 공급사입니다. 측정 지점 수와 온도 구간, 프로브 길이와 결선 방식을 알려 주시면 4·8·12·16채널 중 맞는 모델과 Pt100 프로브 구성, 견적을 안내해 드립니다.
