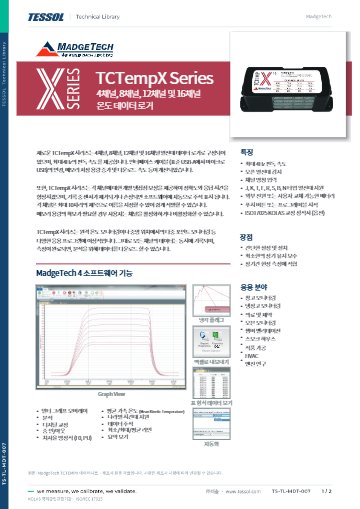

제품 자료: 데이터시트

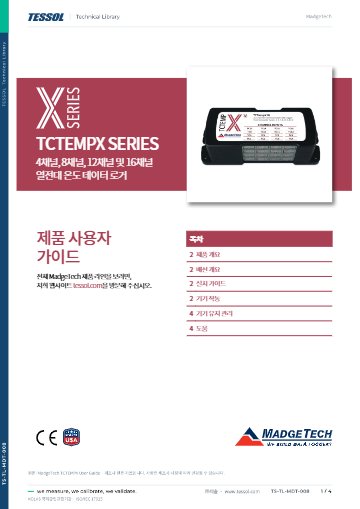

사용 설명서

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

챔버 안 여러 지점 온도를
단선까지 살피는 열전대 로거

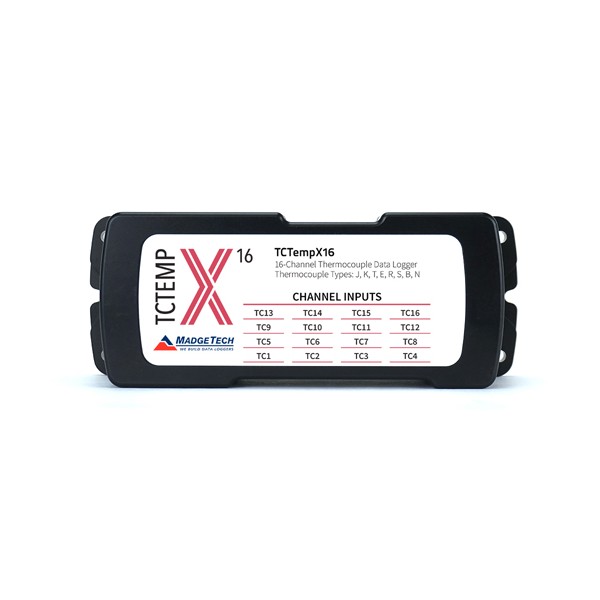

MadgeTech TCTempX 다채널 열전대 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech TCTempX는 J·K·T·E·R·S·B·N형 열전대 8종을 최대 16채널, 4 Hz로 기록하는 다채널 열전대 온도 데이터로거(멀티채널 서모커플 로거)로, 챔버·오븐 매핑에서 여러 측정 지점의 온도를 한 대에 모으고 열전대 단선까지 감시합니다.

도킹 스테이션 없이 USB-A 케이블만으로 데이터를 내려받으므로 현장 노트북 한 대로 매핑 데이터를 회수하고, 9 V 리튬 배터리는 사용자가 직접 교체하며 일반적으로 18개월 동안 운용됩니다. 채널당 메모리가 4채널 모델 기준 524,032개에 이르러 장시간 공정 기록에도 여유가 있으며, (주)테솔이 국내에 공식 공급합니다.

4 ~ 16채널

측정 지점 수에 맞춰 고르는 입력 수

8종

J·K·T·E·R·S·B·N형 열전대 대응

4 Hz

채널당 기록 속도 상한

524,032개

4채널 모델의 채널당 메모리

특징

지점 수만큼 채널을,
끊김 없이 기록

핵심 특징	현장에서 달라지는 점
4 · 8 · 12 · 16채널	측정 지점 수에 맞는 모델을 고르므로 쓰지 않는 채널에 비용을 들이지 않고, 지점이 늘면 상위 채널 모델로 바꿔 한 대로 통합합니다.
열전대 8종 입력	저온 센서부터 고온 공정용 B형까지 한 로거로 받으므로 오븐 매핑과 냉동 구간 기록에 장비를 따로 준비하지 않습니다.
열전대 단선 감지	매핑 중 열전대가 끊어진 채널을 데이터에서 바로 구분하므로, 시험이 끝난 뒤에야 결측을 발견하는 재시험을 줄입니다.
자동 주석과 채널 이름	로깅 중 프로브를 빼거나 자르면 소프트웨어에 주석이 자동 기록되고, 채널마다 최대 10자 이름을 붙여 지점을 헷갈리지 않습니다.
4 Hz 기록과 24시간 간격	급가열 구간은 빠르게, 장시간 보관 시험은 느리게 기록 간격을 조정해 메모리를 시험 길이에 맞춰 배분합니다.
사용자 교체형 배터리	현장에서 9 V 리튬 배터리를 바로 바꿔 끼우므로 장비를 회수해 수리하는 중단 시간이 없습니다.

채널 선택

채널 수별
메모리와 기록 시간

채널이 늘수록 채널당 메모리는 4채널 524,032개, 8채널 262,016개, 12채널 174,677개, 16채널 131,008개로 줄어듭니다. 4 Hz로 쉬지 않고 기록하면 16채널 모델은 채널당 약 9시간, 4채널 모델은 약 36.4시간 분량을 담습니다.

시험이 이보다 길면 기록 간격을 늘리거나 사용하지 않는 채널을 꺼서 남은 채널에 메모리를 몰아줄 수 있습니다. 반대로 급가열 구간처럼 변화가 빠른 시험은 채널 수를 줄인 모델로 고속 기록하는 편이 유리합니다.

단선과 프로브 탈착을 기록에 남기는 방법

매핑 도중 열전대가 끊어지면 해당 채널이 단선으로 구분되고, 프로브를 빼거나 자르면 소프트웨어에 주석이 자동으로 달립니다. 채널 이름을 10자 이내로 붙여 두면 오븐 상단·하단·도어 쪽 같은 지점별 이력이 그래프와 표에서 그대로 구분됩니다.

사용 방법

TCTempX 시리즈
채널 이름과 버튼 시작 설정

TCTempX 시리즈는 도킹 스테이션이나 별도 인터페이스 없이 USB-A to micro USB 케이블로 노트북에 연결하고, MadgeTech 4에서 채널 이름·시작 방법을 정하고 기록을 내려받습니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(4.2.17.0 이상)
MadgeTech 4 Secure	전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.2.16.0 이상)
USB-A to micro USB 케이블	PC 연결(포함), 460,800 baud
Properties	채널마다 최대 10자 이름 지정(Use custom name)

처음 연결하는 순서

순서	할 일
1	madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2	동봉 케이블을 TCTempX에 꽂고 USB-A 쪽을 PC의 USB 포트에 연결하세요.
3	MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4	목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5	Device 탭 Information 그룹의 Properties에서 Channels 항목의 Use custom name을 골라 채널마다 최대 10자 이름을 붙이고, 적용한 뒤 장치를 리셋하세요.
6	버튼으로 시작하려면 Custom Start로 대기 상태를 만든 뒤 케이블 꽂는 곳 옆의 오목한 버튼을 10초 동안 누르세요.
7	회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

모든 채널에는 같은 열전대 타입을 사용해야 합니다. 녹색 LED는 기록 중 15초마다, 지연 시작 중 5초마다 깜박이며, 빨간 LED가 5초마다 깜박이면 배터리나 메모리가 부족한 상태입니다.

사양

채널 수별 비교와
열전대 범위

항목	TCTempX4	TCTempX8	TCTempX12	TCTempX16
외부 채널 수	4채널	8채널	12채널	16채널
채널당 메모리	524,032개	262,016개	174,677개	131,008개
외형 치수 (W×D×H)	65.6 × 184.2 × 31.0 mm	65.6 × 184.2 × 31.0 mm	65.6 × 184.2 × 42.7 mm	65.6 × 184.2 × 54.4 mm
무게	368 g	368 g	580 g	800 g

항목	측정 범위	분해능	정확도
J형	-210 ~ +760 °C	0.1 °C	±0.5 °C
K형	-270 ~ +1370 °C	0.1 °C	±0.5 °C
T형	-270 ~ +400 °C	0.1 °C	±0.5 °C
E형	-270 ~ +980 °C	0.1 °C	±0.5 °C
N형	-270 ~ +1300 °C	0.1 °C	±0.5 °C
R형 · S형	-50 ~ +1760 °C	0.5 °C	±2.0 °C
B형	+50 ~ +1820 °C	0.5 °C	±2.0 °C

시리즈 공통 사양

항목	사양
열전대 입력	암 미니 플러그(SMP), 정확도는 24 AWG 열전대 선 기준
열전대 최대 저항	1000 Ω (100 Ω 미만 권장)
냉접점 보상	내부 채널 기준 자동 보상
내부 채널	-20 ~ +60 °C, 분해능 0.01 °C, 교정 정확도 ±0.5 °C (0 ~ 50 °C)
기록 간격	4 Hz ~ 24시간마다 1회
시작 방식	버튼 시작 또는 소프트웨어 즉시 시작·최대 6개월 앞선 지연 시작
실시간 로깅	PC 연결 시 실시간 감시와 기록
채널 기능	열전대 단선 감지, 채널 이름 최대 10자, 사용하지 않는 채널 끄기
표시	채널당 LED 1개와 상태 LED 2개
교정	소프트웨어 디지털 교정, 교정일 장치에 자동 기록
배터리 · 전원	9 V 리튬(포함), 사용자 교체, 일반 18개월, 외부 전원 옵션
데이터 형식	날짜·시간, °C, °F, K, °R, mV, V
시간 정확도	±1분/월
인터페이스	USB-A to micro USB 케이블(포함), 460,800 baud
호환 소프트웨어	MadgeTech 4 Standard 4.2.17.0 이상 / Secure 4.2.16.0 이상, Windows XP SP3 이상
사용 환경	-20 ~ +60 °C, 0 ~ 95 %RH 비응축
재질 · 인증	검정 아노다이징 알루미늄 / CE

활용 분야

다지점 온도 기록이
필요한 현장

챔버·오븐 매핑 — 여러 지점의 온도 분포를 한 번에 기록해 균일도와 핫스팟을 확인합니다.
식품 공정 — 훈연·가열과 냉각 구간의 온도 변화를 지점별로 남겨 공정 이력을 정리합니다.
엔진·공조 시험 — 흡기·배기와 덕트 곳곳의 열전대 신호를 같은 시간축에 기록합니다.
원격·중앙 온도 모니터링 — 떨어진 지점의 열전대를 소프트웨어 한 화면에서 모아 봅니다.

선택 가이드

채널 수 선택
기준

이럴 때 (현장 조건·용량)	권장 모델	선택 이유

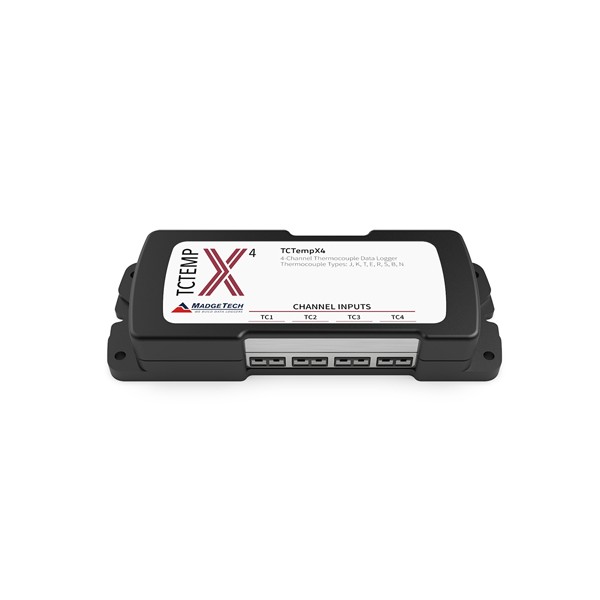

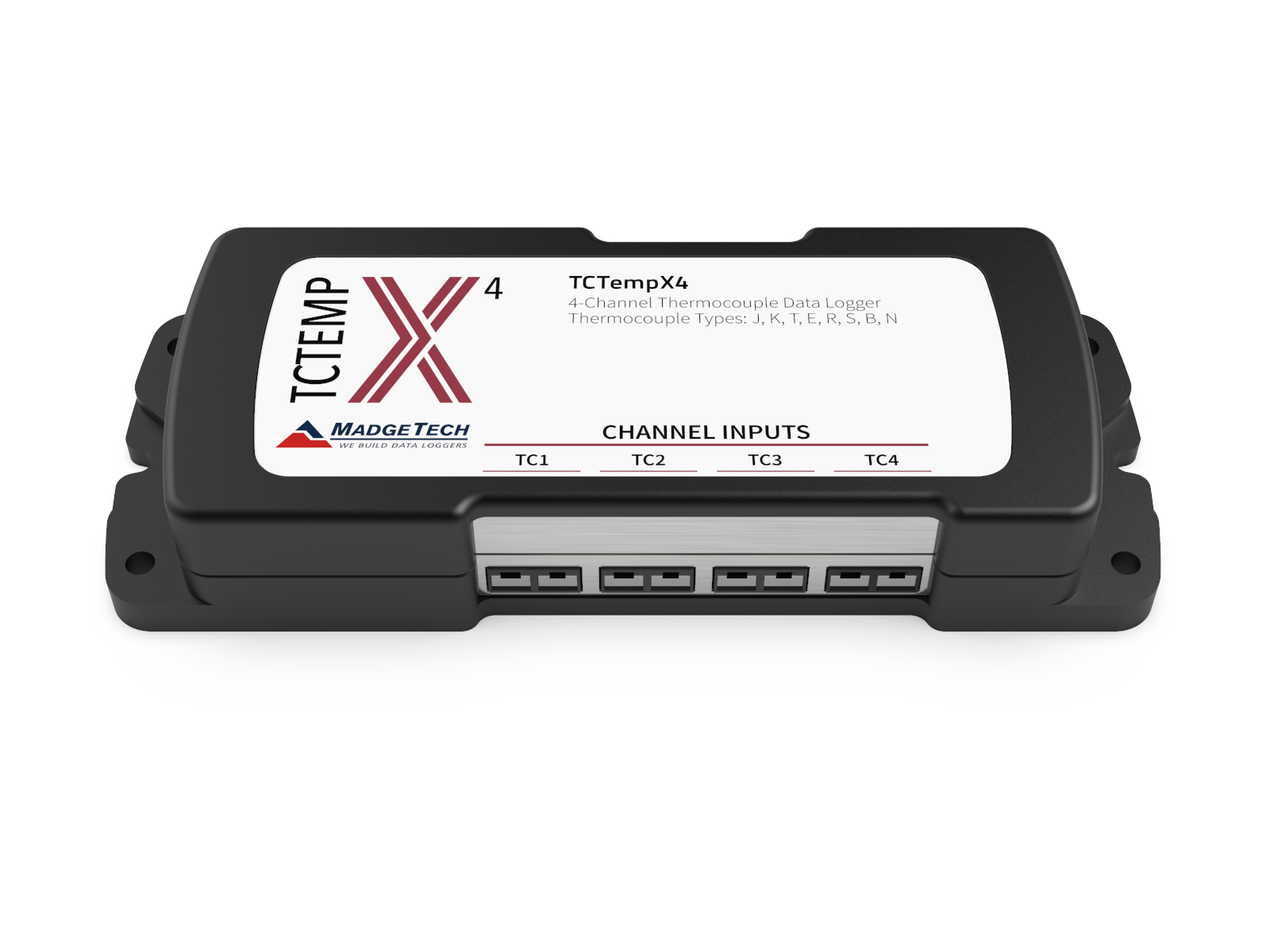

측정 지점이 4개 이하이고 긴 시간을 기록할 때	TCTempX4	채널당 메모리가 524,032개로 4개 모델 중 가장 크고 본체도 가장 가볍습니다.

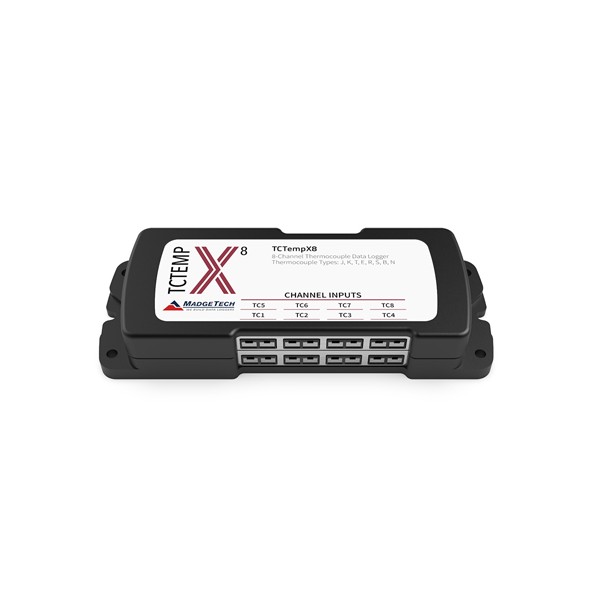

지점 5~8개를 소형 본체로 기록할 때	TCTempX8	4채널과 같은 두께 31.0 mm, 같은 무게 368 g에 채널이 두 배입니다.
지점 9~12개를 매핑할 때	TCTempX12	두께 42.7 mm, 무게 580 g으로 12채널을 한 대에 담습니다.

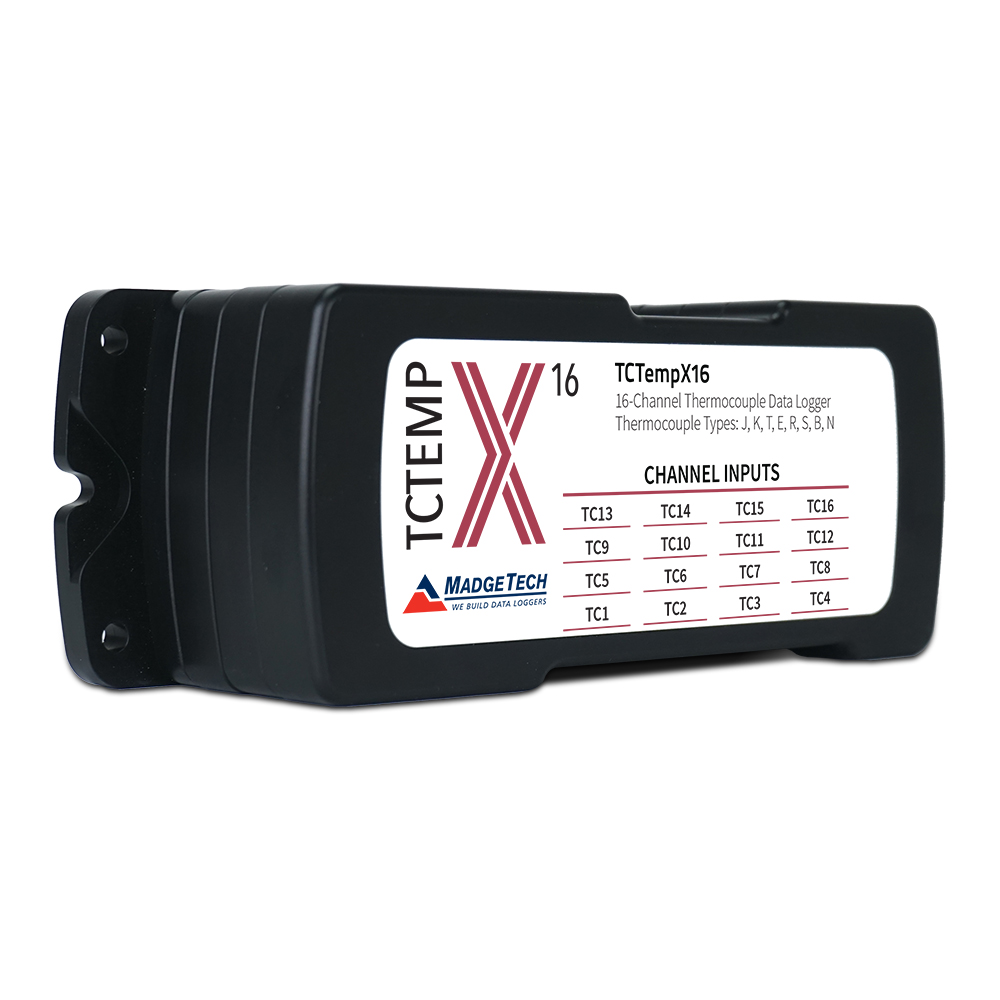

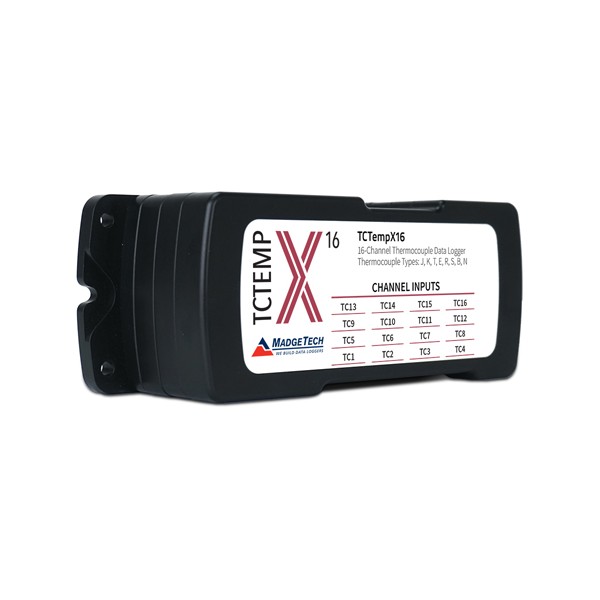

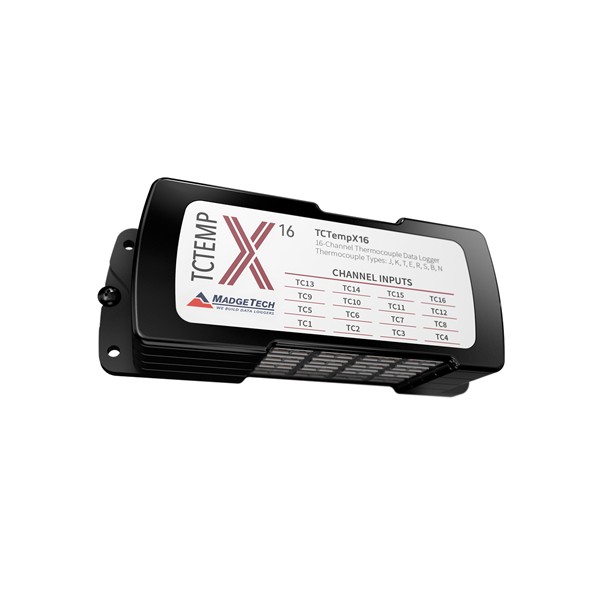

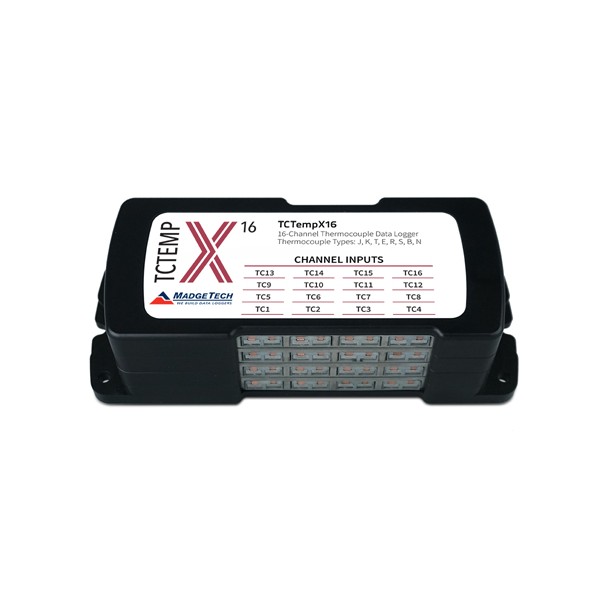

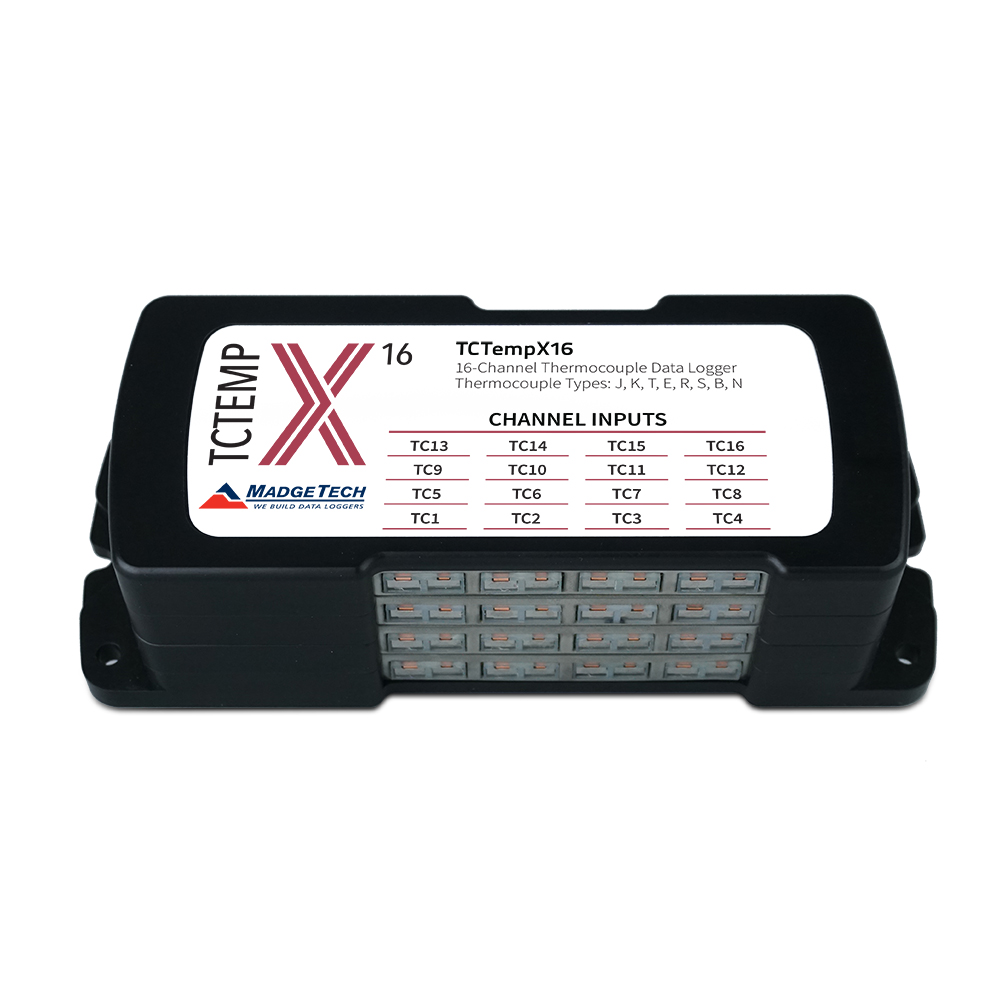

지점 13~16개를 한 번에 기록할 때	TCTempX16	16채널을 한 대로 통합하며 두께 54.4 mm, 무게 800 g입니다.
현장에서 값을 화면으로 바로 보고 싶을 때	TCTempX4LCD · TCTempX8LCD	LCD가 4·8채널 값을 채널별로 표시합니다.

구성·옵션

구성품과
교정 연계

구분	내용
본체	TCTempX4 · TCTempX8 · TCTempX12 · TCTempX16 중 선택
포함 구성	9 V 리튬 배터리, USB-A to micro USB 케이블
호환 소프트웨어	MadgeTech 4 Standard 4.2.17.0 이상 · Secure 4.2.16.0 이상
선택 사양	외부 전원, 교정 성적서((주)테솔 교정 서비스로 준비)

TCTempX의 ±0.5 °C는 로거 자체의 측정 정확도이므로 열전대 선의 허용차는 따로 더해서 불확도를 계산합니다. 측정 데이터가 담긴 교정 성적서가 필요하면 (주)테솔 교정 서비스로 함께 준비합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

USB 케이블 하나로 데이터 회수

도킹 스테이션이나 별도 인터페이스 장비 없이 USB-A to micro USB 케이블을 노트북에 연결하면 MadgeTech 4 소프트웨어가 기록을 내려받습니다. 현장에서 시험을 마친 직후 그래프와 표, 요약 데이터를 원하는 공학 단위로 바로 확인합니다.

TCTempX와 비교해 볼
다채널 로거

TCTempX는 열전대가 끊어지면 어떻게 알 수 있습니까?
열전대 단선 감지 기능이 끊어진 채널을 구분해 보여 줍니다. 매핑이 끝난 뒤 데이터에서 결측 채널을 바로 찾으므로 재시험 여부를 그 자리에서 판단합니다.
TCTempX는 21 CFR Part 11 요건에 대응하는 소프트웨어와 함께 운용할 수 있습니까?
네, MadgeTech 4 Secure 4.2.16.0 이상과 호환됩니다. 별도 Secure 소프트웨어가 전자서명, 접근 코드, 감사 추적 같은 Part 11 요건 대응 기능을 갖추고 있습니다.
TCTempX 측정값을 현장에서 화면으로 보려면 어떤 모델을 고릅니까?
TCTempX4LCD 또는 TCTempX8LCD를 선택합니다. 4·8채널 값을 LCD에 채널별로 표시하므로 PC 없이도 순회 점검이 가능합니다.
TCTempX처럼 전압·전류·RTD 입력을 받는 같은 계열도 있습니까?
네, VoltX · CurrentX · RTDTempX가 같은 X 시리즈 본체를 사용합니다. 입력 신호 종류에 맞춰 고르며 소프트웨어는 MadgeTech 4로 동일합니다.
TCTempX 다채널 열전대 로거는 국내 어디에서 견적을 받습니까?
국내 단독 공급사인 (주)테솔에 문의하시면 됩니다. 매핑할 장비의 종류와 측정 지점 수, 열전대 형식과 기록 시간을 알려 주시면 4·8·12·16채널 중 맞는 모델과 열전대 프로브 구성, 견적을 안내해 드립니다.
