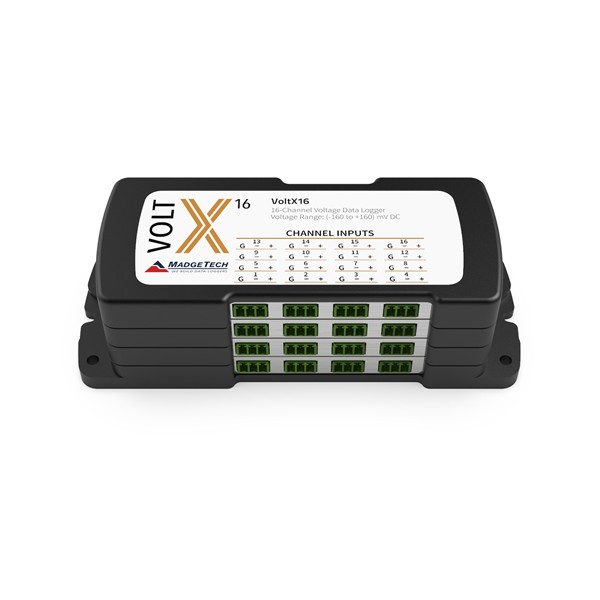

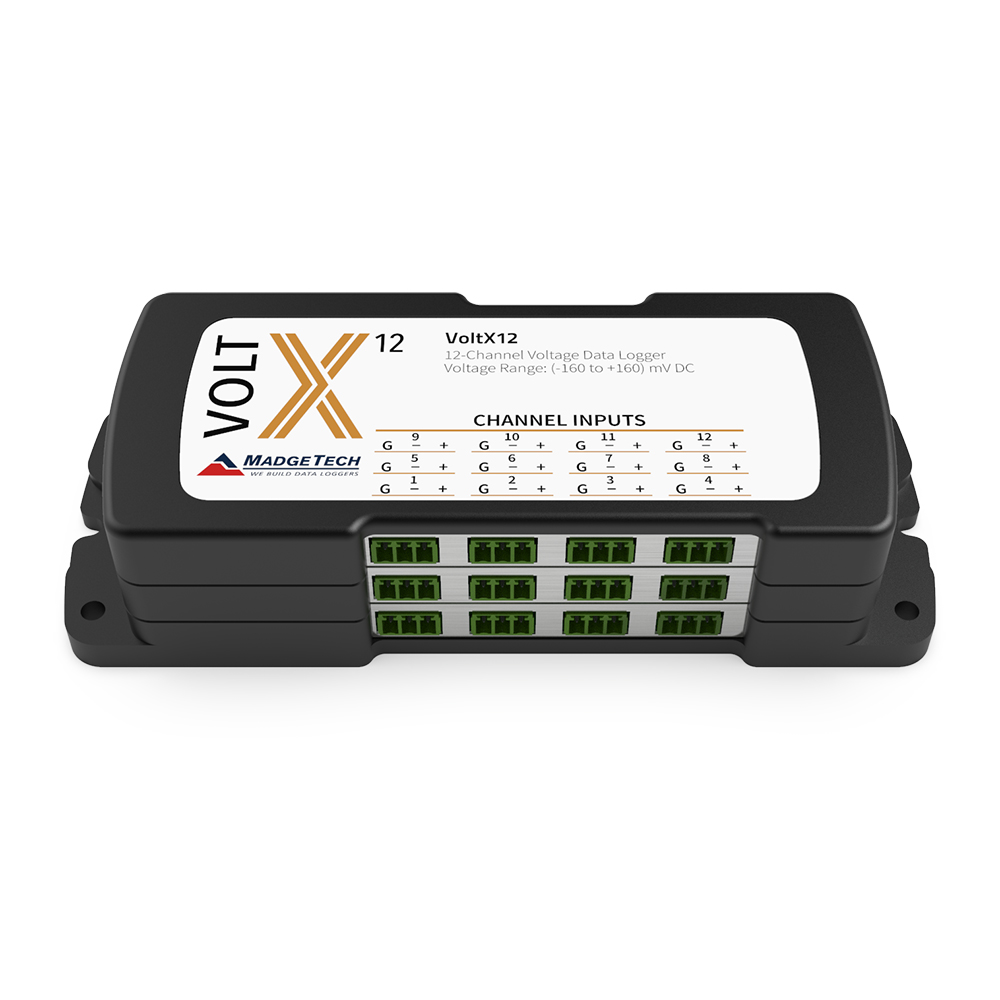

MadgeTech VoltX 4 · 8 · 12 · 16채널 DC 전압 데이터로거

MadgeTech VoltX 4 · 8 · 12 · 16채널 DC 전압 데이터로거

MODEL
VOLTX
브랜드
MADGETECH

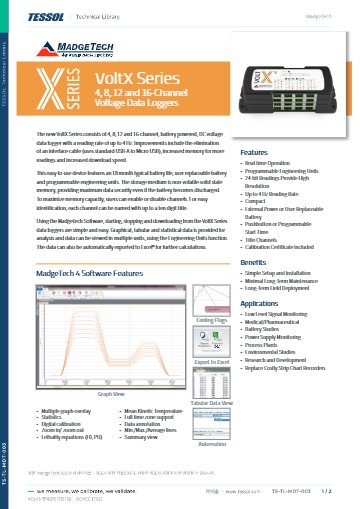

제품 자료
제품문의 구매하기

변환기 출력 전압을
여러 채널로 재는 전압 로거

MadgeTech VoltX 다채널 DC 전압 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech VoltX는 ±160 mV, ±3.2 V, −8~+32 V 세 가지 범위 중 신호에 맞춰 4·8·12·16채널을 고르는 다채널 DC 전압 데이터로거(Multi-Channel Voltage Logger)로, 변환기 출력 전압을 기록하고 소프트웨어에서 온도·CO2·유량 같은 공학 단위로 환산합니다.

최대 4 Hz로 기록하고 24시간마다 1회까지 간격을 늘리며, 9 V 리튬 배터리로 일반 18개월 운용합니다. 교정 성적서를 함께 제공하는 이 전압 로거는 (주)테솔이 국내에 공식 공급합니다.

4 ~ 16채널

채널 수 선택

3개

입력 범위 모델

4 Hz

최대 기록 속도

18개월

9 V 배터리 일반 수명

특징

범위를 고르는
다채널 전압 기록

핵심 특징현장에서 달라지는 점
3가지 입력 범위mV급, 수 V급, 24 V 계열 신호에 맞는 모델을 고르므로 범위를 넘기거나 해상도를 낭비하지 않습니다.
4 · 8 · 12 · 16채널여러 변환기 출력을 한 대에 나란히 기록하여 로거 대수와 설치 위치를 줄입니다.
쓰지 않는 채널 끄기채널을 꺼서 남은 채널의 메모리 용량을 늘리므로 장시간 기록에 유리합니다.
공학 단위 환산전압을 온도, CO2, 유량 단위로 바꿔 보기 때문에 계산 작업이 줄어듭니다.
Excel 자동 내보내기기록을 Excel로 내보내 추가 계산과 보고서 작성에 바로 사용합니다.
USB 직접 연결별도 인터페이스 없이 USB-A to micro USB로 데이터를 받아 현장 수거 시간을 줄입니다.

범위 선택

신호 크기에 맞춘
입력 범위 선택

mV 단위 신호는 ±160 mV, 수 V 이내 신호는 ±3.2 V, 10 V나 24 V 계열 신호는 −8~+32 V 모델이 맞습니다. 교정 정확도는 각 범위 공칭 범위 기준으로 ±0.032 mV, ±0.0032 V, ±0.02 V입니다.

입력-접지 최대 전압은 ±160 mV 모델 +3 V, 나머지 두 모델 +50 V이므로 이 한계를 넘지 않도록 배선하세요. 4~20 mA 루프 신호는 CurrentX가 맞습니다.

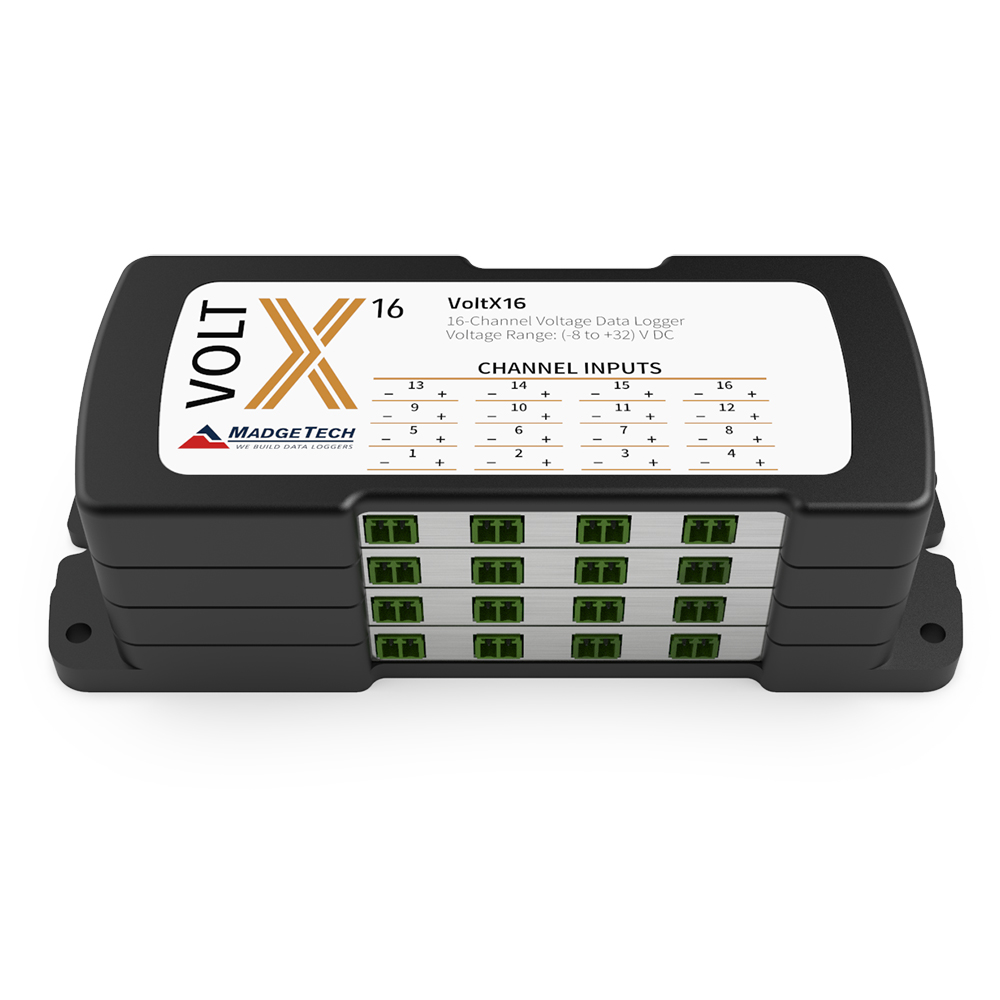

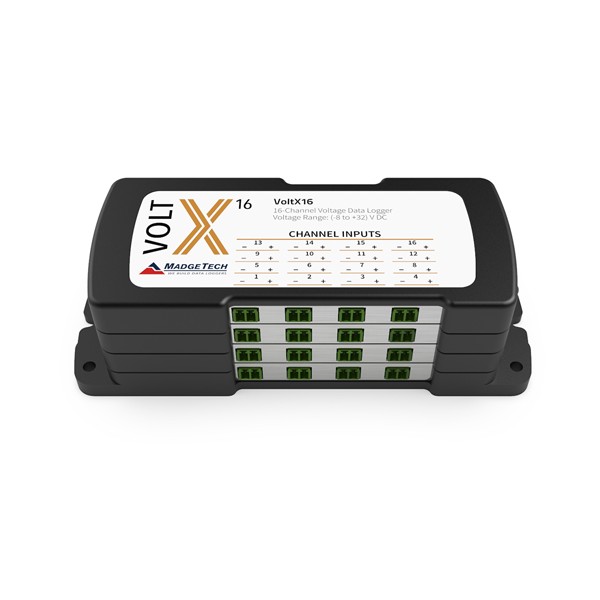

MadgeTech VoltX - 채널 단자대가 4열인 VoltX16

범위별 입력 임피던스

±160 mV 모델의 입력 임피던스는 1 MΩ, ±3.2 V와 −8~+32 V 모델은 125 kΩ입니다. 신호원의 출력 임피던스가 높으면 측정값이 낮게 읽힐 수 있으므로 변환기 사양과 함께 검토합니다.

기록 설계

채널 수와
메모리 용량

메모리는 모든 채널을 사용할 때 채널당 용량이며 4채널 698,709개, 8채널 349,354개, 12채널 232,903개, 16채널 174,677개입니다. 기록 간격은 4 Hz부터 24시간마다 1회까지이므로 채널 수와 기간을 함께 계산해 간격을 정하세요.

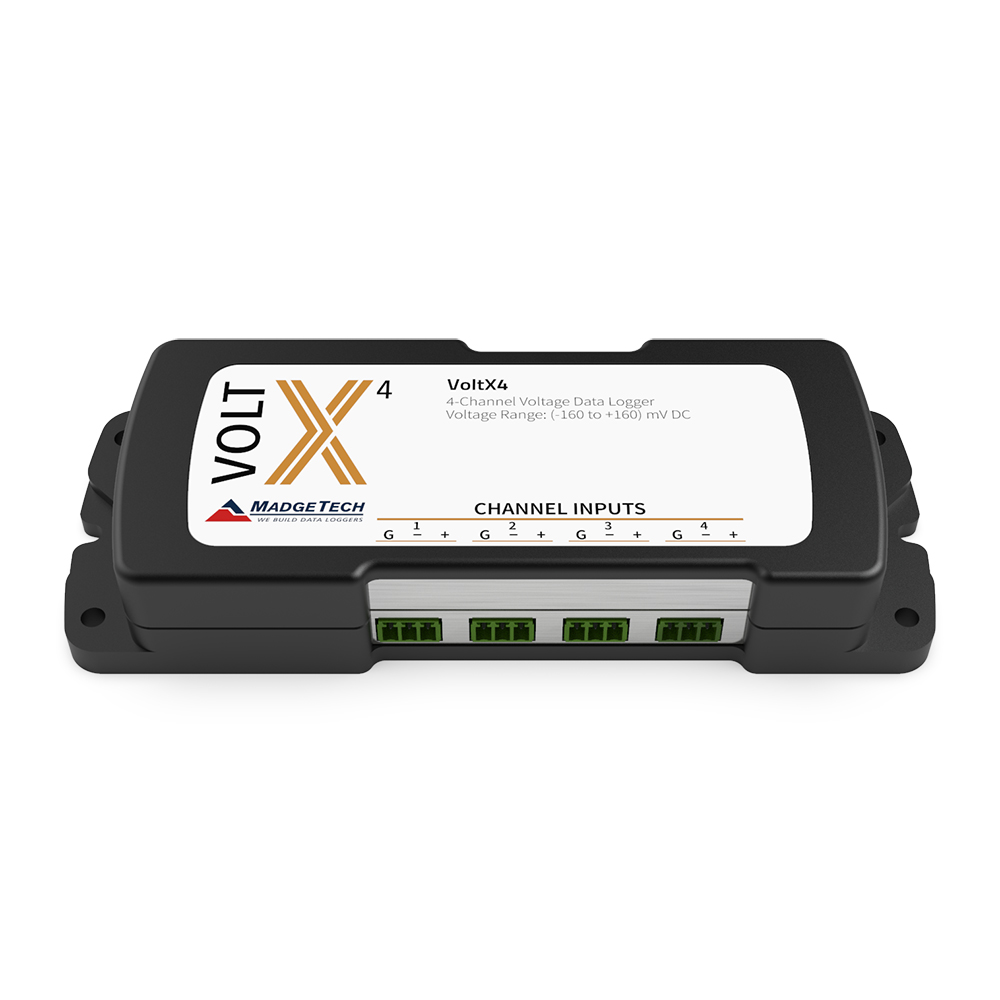

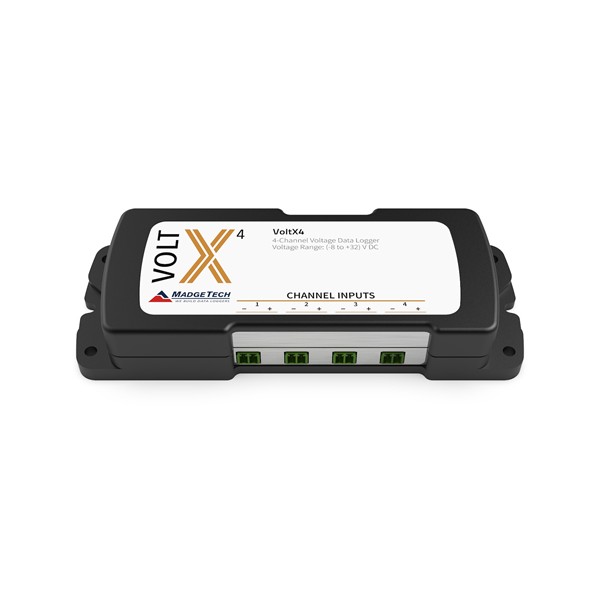

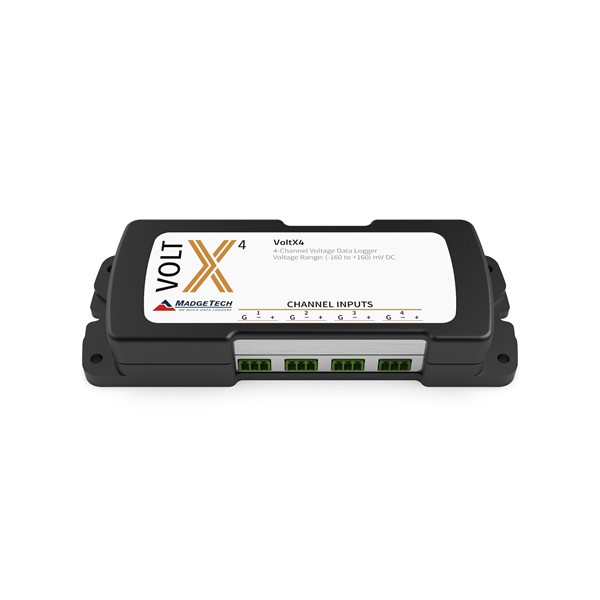

MadgeTech VoltX - VoltX4 (4채널)
VoltX4 (4채널)

사용 방법

VoltX 시리즈
USB 연결과 다채널 전압 기록 순서

VoltX 시리즈는 인터페이스 장비 없이 표준 USB-A to micro USB 케이블로 PC에 연결하고, MadgeTech 4에서 시작·정지·다운로드를 처리합니다. PC에 연결한 상태로 실시간 기록도 할 수 있습니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(4.2.19.0 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.2.18.0 이상)
USB-A to micro USB 케이블PC 연결(포함), 460,800 baud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2USB-A to micro USB 케이블로 VoltX를 PC의 USB 포트에 연결하세요.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요. 지연 시작은 최대 6개월 앞까지 정합니다.
5PC에 연결한 채 값을 받으려면 Real Time Start를 선택하세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

범위·채널별 비교와
공통 사양

항목±160 mV±3.2 V−8 ~ +32 V
교정 정확도 (25 °C, 공칭 범위)±0.032 mV±0.0032 V±0.02 V
입력 임피던스1 MΩ125 kΩ125 kΩ
입력-접지 최대 전압+3 V+50 V+50 V
4채널 품번902179-00902183-00902187-00
8채널 품번902180-00902184-00902188-00
12채널 품번902181-00902185-00902189-00
16채널 품번902182-00902186-00902190-00
항목VoltX4VoltX8VoltX12VoltX16
채널당 메모리 (모든 채널 사용 시)698,709개349,354개232,903개174,677개
크기 (W × L × H)65.6 × 184.2 × 31.0 mm65.6 × 184.2 × 31.0 mm65.6 × 184.2 × 42.7 mm65.6 × 184.2 × 54.4 mm
무게368 g368 g580 g800 g

시리즈 공통 사양

항목사양
입력 연결착탈식 나사 단자
변환·잡음 제거·온도계수150 ms · 60 + 50 Hz 제거 · 25 ppm/°C
공학 단위기본 단위를 다른 단위로 환산 (변환기 출력의 온도 · CO2 · 유량 등) · 채널 이름 최대 10자
데이터 형식날짜·시간 기록 · V · mV · µV 또는 공학 단위
시작 방식소프트웨어로 즉시 시작 또는 최대 6개월 지연 시작 · PC 연결 시 실시간 기록
기록 간격4 Hz ~ 24시간마다 1회
LED채널당 1개 + 상태 2개
배터리9 V 리튬, 사용자 교체 · 일반 18개월
시간 정확도월 ±1분
교정소프트웨어 디지털 교정 · 교정 날짜 자동 기록 · 교정 성적서 포함
데이터 받기USB-A to micro USB 케이블 포함 (460,800 baud) · Windows XP SP3 이상 · MadgeTech 4 Standard 4.2.19.0 이상 / Secure 4.2.18.0 이상
사용 환경−20 ~ +60 °C · 0 ~ 95 %RH 비응축
재질·승인검정 아노다이징 알루미늄 · CE

활용 분야

센서 출력과
설비 전압 감시

  • 센서·트랜스듀서 출력 — 여러 지점의 전압 신호를 한 대로 기록합니다.
  • 공정 변환기 출력 — 공학 단위로 환산해 공정 값을 확인합니다.
  • 설비 전원 감시 — 장비 전압 변화를 장시간 기록합니다.
  • 장비 시험과 검증 — 시험 중 여러 채널의 전압을 동시에 기록합니다.

선택 가이드

신호 크기별
권장 범위

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
mV 단위 센서 신호를 기록할 때±160 mV 모델교정 정확도 ±0.032 mV, 입력 임피던스 1 MΩ입니다.
수 V 이내 신호를 기록할 때±3.2 V 모델교정 정확도 ±0.0032 V, 입력-접지 최대 +50 V입니다.
10 V · 24 V 계열 신호를 기록할 때−8 ~ +32 V 모델교정 정확도 ±0.02 V, 음전압 −8 V까지 입력합니다.
4 ~ 20 mA 루프 신호를 기록할 때CurrentX−2 ~ +30 mA 범위 전류 로거를 선택합니다.

구성·옵션

품번과
기본 구성

모델범위품번
VoltX4±160 mV · ±3.2 V · −8 ~ +32 V902179-00 · 902183-00 · 902187-00

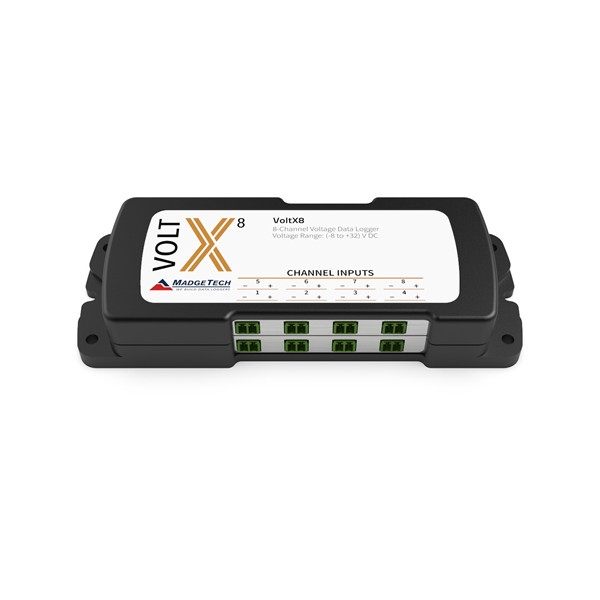

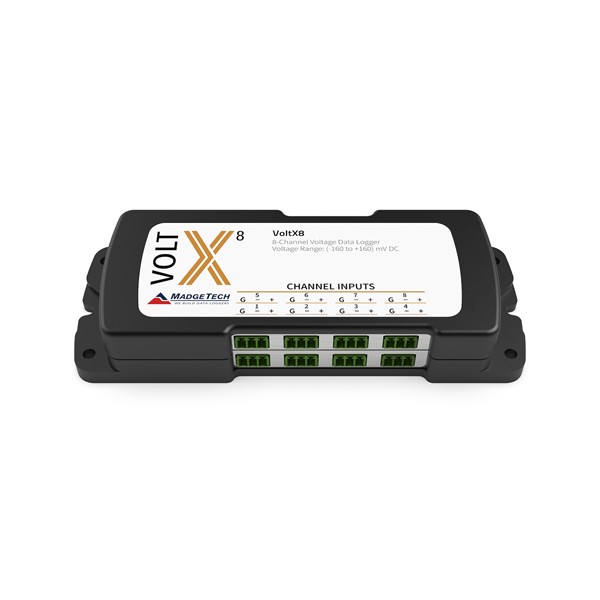

VoltX8±160 mV · ±3.2 V · −8 ~ +32 V902180-00 · 902184-00 · 902188-00

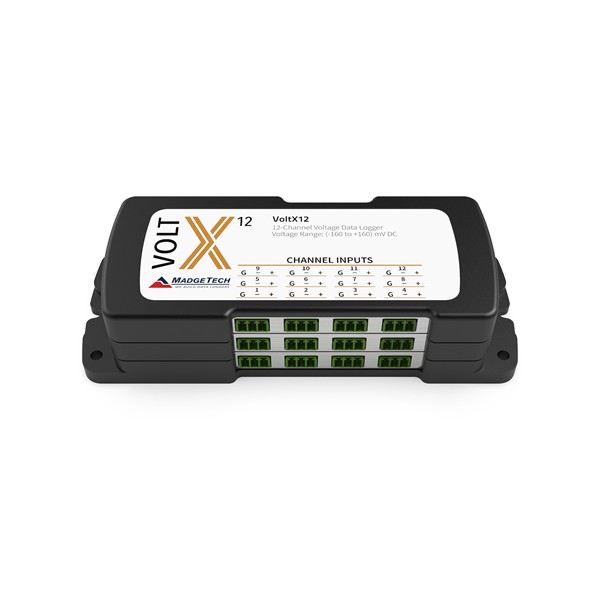

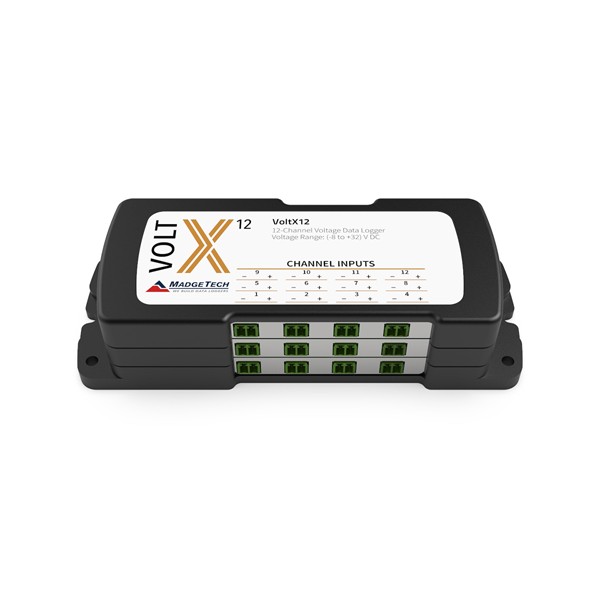

VoltX12±160 mV · ±3.2 V · −8 ~ +32 V902181-00 · 902185-00 · 902189-00
VoltX16±160 mV · ±3.2 V · −8 ~ +32 V902182-00 · 902186-00 · 902190-00
기본 포함USB-A to micro USB 케이블 · 범용 전원 어댑터 · 9 V 리튬 배터리교체 배터리 901804-00
