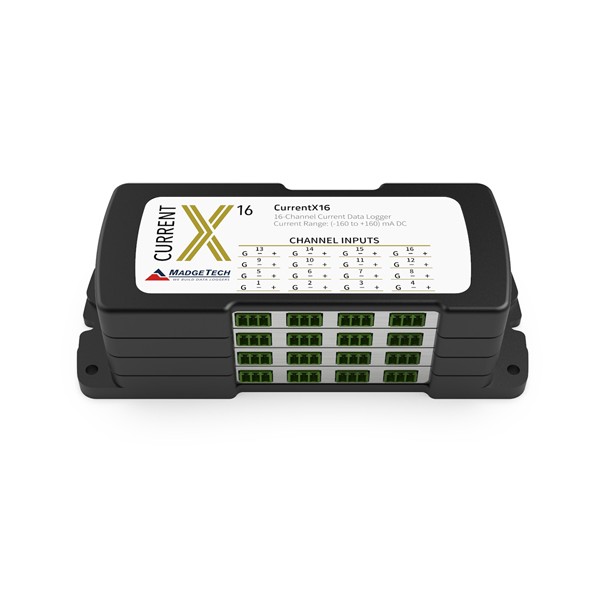

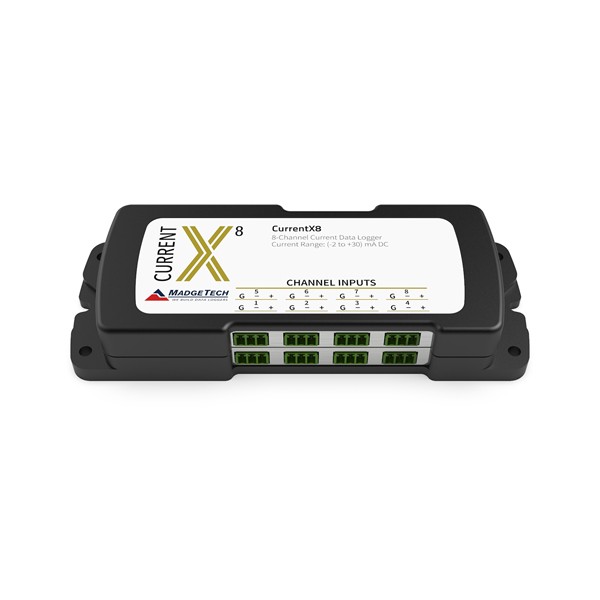

MadgeTech CurrentX 4 · 8 · 12 · 16채널 DC 전류 데이터로거

MODEL: CURRENTX
브랜드: MADGETECH

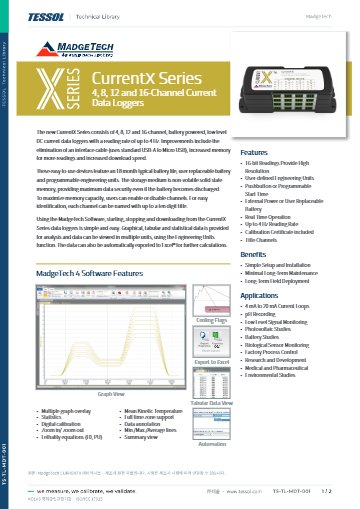

제품 자료: 데이터시트

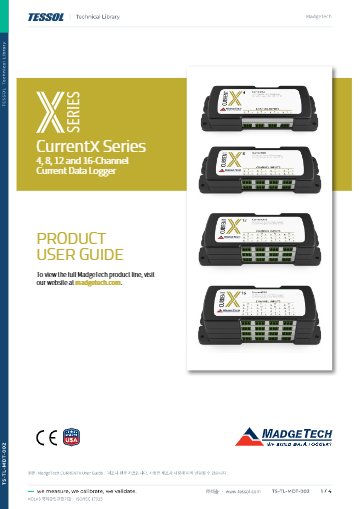

사용 설명서

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

4~20 mA 루프를 채널마다
나눠 읽는 DC 전류 로거

MadgeTech CurrentX 다채널 DC 전류 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech CurrentX는 −2~+30 mA, ±160 mA, ±3 A 세 가지 범위 중 선택하는 4·8·12·16채널 다채널 DC 전류 데이터로거(Multi-Channel Current Logger)로, 채널마다 3단자 착탈식 나사 단자를 갖추고 4~20 mA 변환기 출력과 공정·에너지 전류를 기록합니다.

−2~+30 mA 모델은 분해능 0.0005 mA로 루프 신호의 미세한 변화를 남기며 최대 4 Hz로 기록합니다. 9 V 리튬 배터리로 일반 18개월 운용하는 이 전류 로거는 (주)테솔이 국내에 공식 공급합니다.

4 ~ 16채널

채널 수 선택

3개

전류 범위 모델

0.0005 mA

−2 ~ +30 mA 모델 분해능

3 V

입력-접지 최대 전압

특징

범위별 전류 기록과
착탈식 단자 연결

핵심 특징	현장에서 달라지는 점
3가지 전류 범위	루프 신호, 수백 mA, 수 A 전류에 맞는 모델을 골라 분해능과 과부하 여유를 확보합니다.
4 · 8 · 12 · 16채널	여러 루프를 한 대에 나란히 기록하므로 계장반 안의 로거 설치 수가 줄어듭니다.
3단자 착탈식 나사 단자	배선을 단자째 분리할 수 있어 현장 교체와 재배선 시간이 짧습니다.
쓰지 않는 채널 끄기	남은 채널의 기록 용량이 늘어 장시간 기록에 유리합니다.
공학 단위 환산	전류를 공정 단위로 바꿔 보여 주어 계산 단계를 줄입니다.
Excel 자동 내보내기	기록을 Excel로 내보내 에너지 사용량 같은 후처리를 바로 진행합니다.

루프 배선

비절연 입력의
3 V 한계 확인

입력이 절연되지 않으므로 입력과 접지 사이 전압, 그리고 모든 입력끼리의 전위 차가 3 V 이내여야 합니다. 루프 전원을 쓰는 4~20 mA 배선은 각 루프의 전위 차가 이 범위를 넘지 않는지 먼저 확인하세요.

배선도를 보내 주시면 (주)테솔 엔지니어가 함께 점검합니다. 한계를 넘는 구성은 절연 기능이 있는 별도 장치를 앞단에 두어야 합니다.

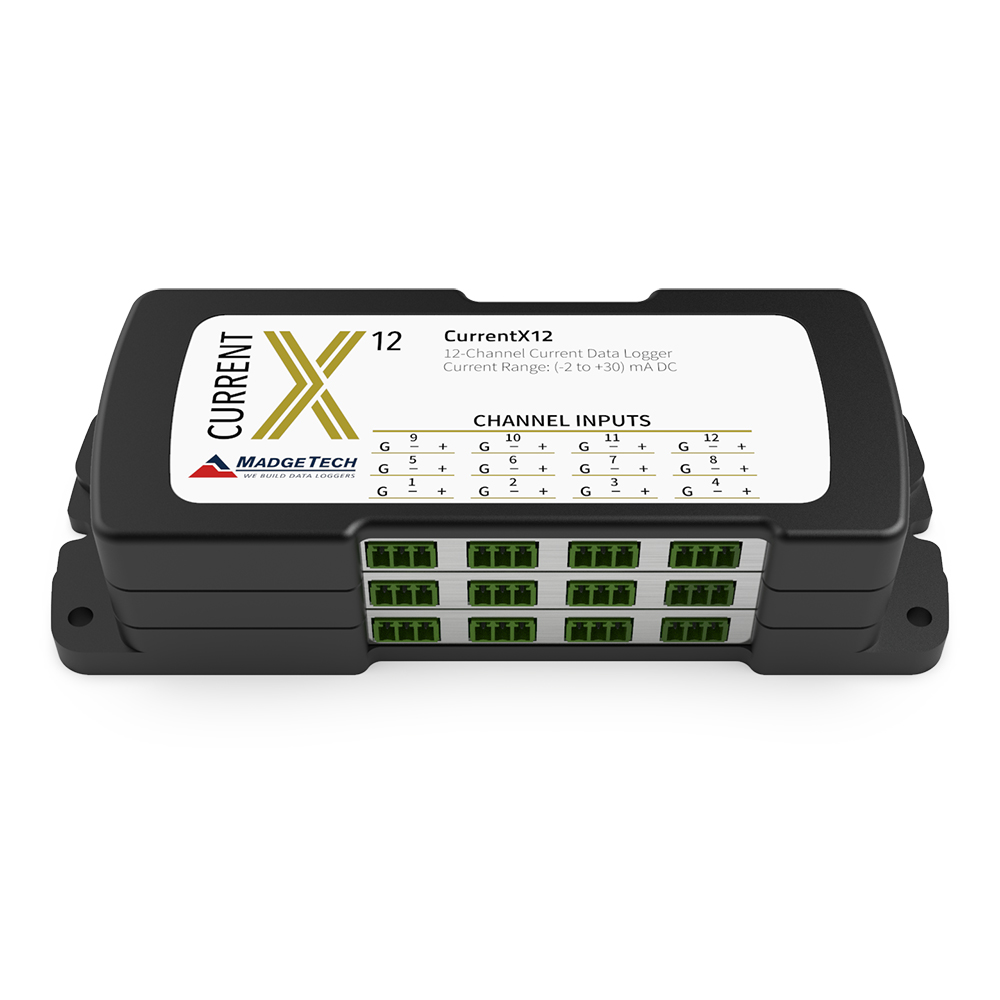

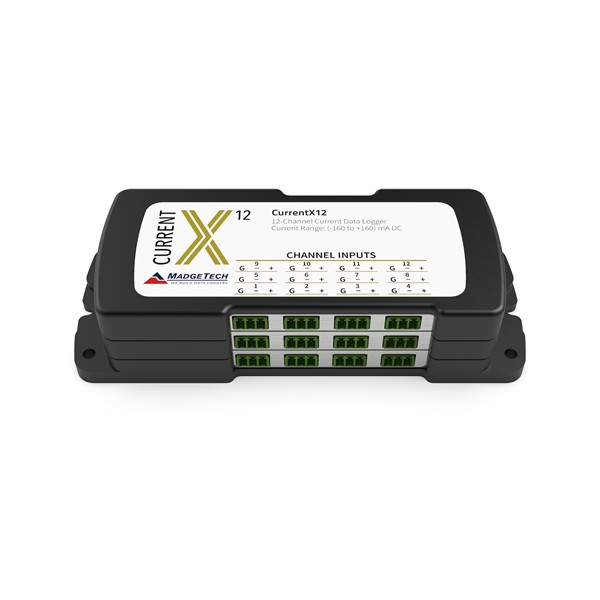

MadgeTech CurrentX - 착탈식 단자대가 달린 CurrentX12

착탈식 나사 단자 배선

채널마다 3단자 착탈식 나사 단자를 분리해 배선하고 본체에 꽂으므로, 루프를 끊지 않고 단자 단위로 점검합니다. 채널별 LED와 상태 LED 2개로 기록 상태를 구분합니다.

범위 선택

전류 크기별
범위와 과부하

−2 ~ +30 mA: 교정 정확도 ±0.016 mA, 분해능 0.0005 mA, 입력 임피던스 10 Ω, 과부하 ±316 mA입니다.
±160 mA: 교정 정확도 ±0.16 mA, 분해능 0.005 mA, 입력 임피던스 1 Ω, 과부하 ±1000 mA입니다.
±3 A: 교정 정확도 ±0.009 A, 분해능 0.001 A, 입력 임피던스 0.1 Ω, 과부하 ±6 A입니다.

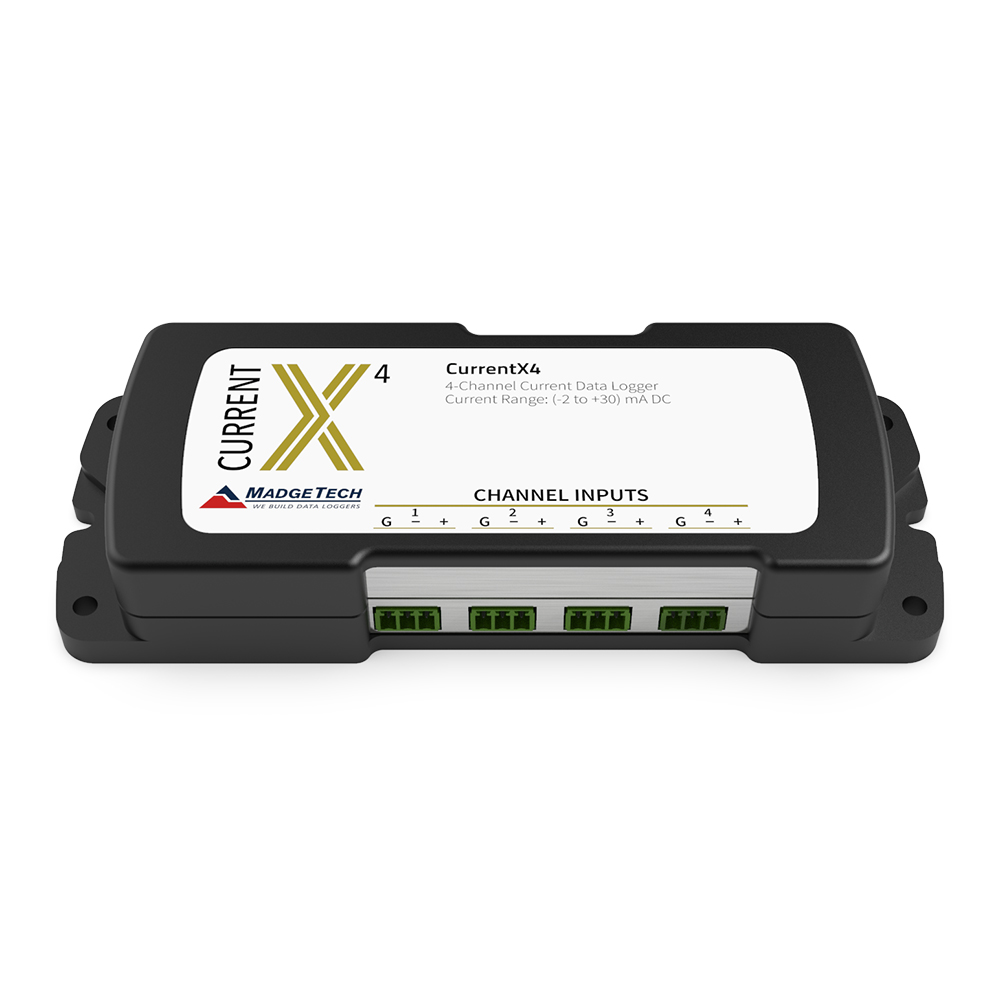

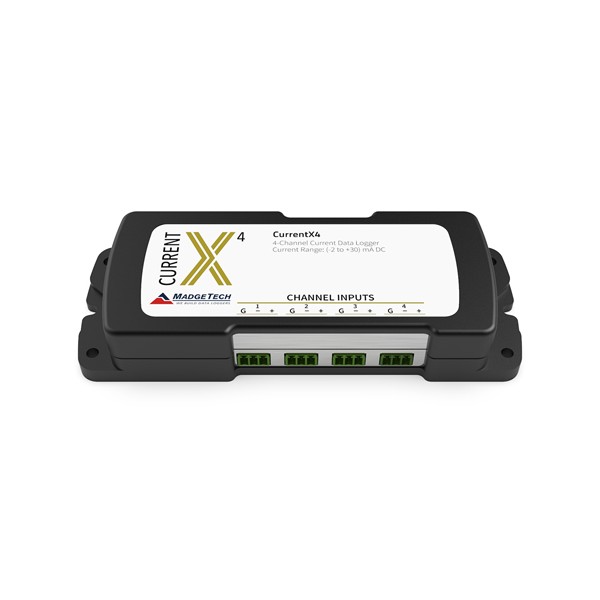

CurrentX4 (4채널)

사용 방법

CurrentX 시리즈
USB 연결과 다채널 전류 기록 시작

CurrentX 시리즈는 인터페이스 장비 없이 동봉한 USB-A to micro USB 케이블로 PC에 연결하고, MadgeTech 4에서 시작·정지·다운로드를 처리합니다. PC에 연결한 상태로 실시간 기록도 할 수 있습니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(4.2.19.0 이상)
MadgeTech 4 Secure	전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.2.18.0 이상)
USB-A to micro USB 케이블	PC 연결(포함), 460,800 baud

처음 연결하는 순서

순서	할 일
1	madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2	동봉 케이블을 CurrentX에 꽂고 USB-A 쪽을 PC의 USB 포트에 연결하세요.
3	MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4	목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5	즉시 시작이나 최대 6개월 앞 지연 시작을 고르고, PC에 연결한 채 값을 받으려면 Real Time Start를 선택하세요.
6	회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

범위·채널별 비교와
공통 사양

항목	−2 ~ +30 mA	±160 mA	±3 A
교정 정확도	±0.016 mA	±0.16 mA	±0.009 A
분해능	0.0005 mA	0.005 mA	0.001 A
입력 임피던스	10 Ω	1 Ω	0.1 Ω
과부하	±316 mA	±1000 mA	±6 A
4채널 품번	902191-00	902195-00	902199-00
8채널 품번	902192-00	902196-00	902200-00
12채널 품번	902193-00	902197-00	902201-00
16채널 품번	902194-00	902198-00	902202-00

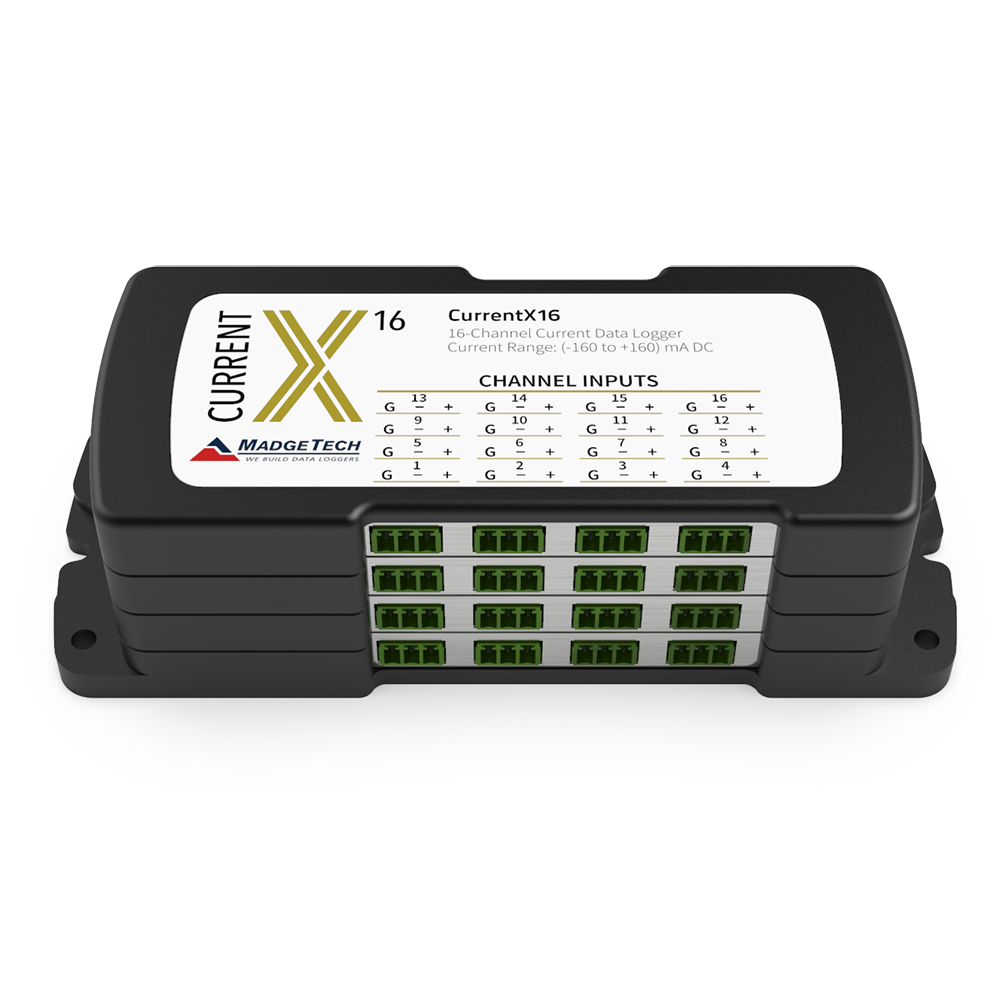

항목	CurrentX4	CurrentX8	CurrentX12	CurrentX16
채널당 메모리 (모든 채널 사용 시)	1,048,064개	524,032개	349,354개	262,016개
크기 (W × L × H)	65.6 × 184.2 × 31.0 mm	65.6 × 184.2 × 31.0 mm	65.6 × 184.2 × 42.7 mm	65.6 × 184.2 × 54.4 mm
무게	368 g	368 g	580 g	800 g

시리즈 공통 사양

항목	사양
입력 연결	채널마다 3단자 착탈식 나사 단자
공통 모드 제한	입력과 접지 사이 최대 3 V · 모든 입력이 서로 3 V 이내
변환·온도계수	150 ms · 일반 50 ppm/°C 미만
공학 단위	기본 단위를 다른 단위로 환산 · 채널 이름 최대 10자
데이터 형식	날짜·시간 기록 · A · mA · µA 또는 공학 단위
시작 방식	소프트웨어로 즉시 시작 또는 최대 6개월 지연 시작 · PC 연결 시 실시간 기록
기록 간격	4 Hz ~ 24시간마다 1회
LED	채널당 1개 + 상태 2개
배터리	9 V 리튬, 사용자 교체 · 일반 18개월
시간 정확도	월 ±1분
교정	소프트웨어 디지털 교정 · 교정 날짜 자동 기록 · 교정 성적서 포함
데이터 받기	USB-A to micro USB 케이블 포함 (460,800 baud) · Windows XP SP3 이상 · MadgeTech 4 Standard 4.2.19.0 이상 / Secure 4.2.18.0 이상
사용 환경	−20 ~ +60 °C · 0 ~ 95 %RH 비응축
재질·승인	검정 아노다이징 알루미늄 · CE

활용 분야

루프 신호와
설비 전류 기록

4~20 mA 변환기 출력 — 공정 신호를 채널마다 기록합니다.
공정·에너지 전류 — 설비의 전류 변화를 장시간 기록합니다.
부하 전류 시험 — 여러 부하의 전류를 동시에 비교합니다.
장비 전류 모니터링 — 운전 조건에 따른 전류 변화를 확인합니다.

선택 가이드

전류 신호별
권장 범위

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
4 ~ 20 mA 루프 신호를 기록할 때	−2 ~ +30 mA	분해능 0.0005 mA, 교정 정확도 ±0.016 mA입니다.
수백 mA 이내 전류를 기록할 때	±160 mA	입력 임피던스 1 Ω, 과부하 ±1000 mA입니다.
수 A 단위 전류를 기록할 때	±3 A	입력 임피던스 0.1 Ω, 과부하 ±6 A입니다.
전압 신호도 함께 기록할 때	VoltX	±160 mV · ±3.2 V · −8 ~ +32 V 다채널 전압 로거입니다.

구성·옵션

품번과
기본 구성

모델	범위	품번
CurrentX4	−2 ~ +30 mA · ±160 mA · ±3 A	902191-00 · 902195-00 · 902199-00
CurrentX8	−2 ~ +30 mA · ±160 mA · ±3 A	902192-00 · 902196-00 · 902200-00
CurrentX12	−2 ~ +30 mA · ±160 mA · ±3 A	902193-00 · 902197-00 · 902201-00
CurrentX16	−2 ~ +30 mA · ±160 mA · ±3 A	902194-00 · 902198-00 · 902202-00
기본 포함	USB-A to micro USB 케이블 · 범용 전원 어댑터 · 9 V 리튬 배터리	교체 배터리 901804-00

CurrentX와 비교해 볼
X 시리즈 로거

CurrentX로 4~20 mA 신호를 기록하려면 어떤 범위 모델을 사용합니까?
−2 ~ +30 mA 범위 모델을 사용합니다. 교정 정확도 ±0.016 mA, 분해능 0.0005 mA입니다.
CurrentX를 루프 전원 배선에 그대로 연결해도 됩니까?
조건이 있습니다. 입력이 절연되지 않아 입력과 접지 사이, 입력끼리 3 V 이내여야 합니다. 배선도를 보내 주시면 (주)테솔이 함께 점검합니다.
CurrentX와 함께 전압 신호도 기록하려면 어떻게 구성합니까?
VoltX를 함께 선택하세요. ±160 mV · ±3.2 V · −8 ~ +32 V 범위의 다채널 전압 로거입니다.
CurrentX는 21 CFR Part 11 요건 대응 소프트웨어와 함께 사용할 수 있습니까?
네, MadgeTech 4 Secure 4.2.18.0 이상과 호환됩니다. 별도 MadgeTech 4 Secure 소프트웨어는 21 CFR Part 11 요건에 대응하는 전자서명, 접근 코드, 감사 추적 기능을 갖추고 있습니다.
CurrentX는 채널을 일부만 사용하면 기록 용량이 늘어납니까?
네, 쓰지 않는 채널을 꺼 두면 채널당 기록 용량이 늘어납니다. 교정 일정과 방법은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.
CurrentX 다채널 전류 로거는 국내 어디에 문의해 구성합니까?
(주)테솔로 문의해 주세요. (주)테솔은 MadgeTech 제품을 국내에서 단독으로 공급합니다. 기록할 전류 범위(−2~+30 mA, ±160 mA, ±3 A)와 채널 수, 루프 전원 공유 여부를 알려 주시면 맞는 범위 모델과 배선 한계를 검토해 구성과 견적을 안내해 드립니다.
