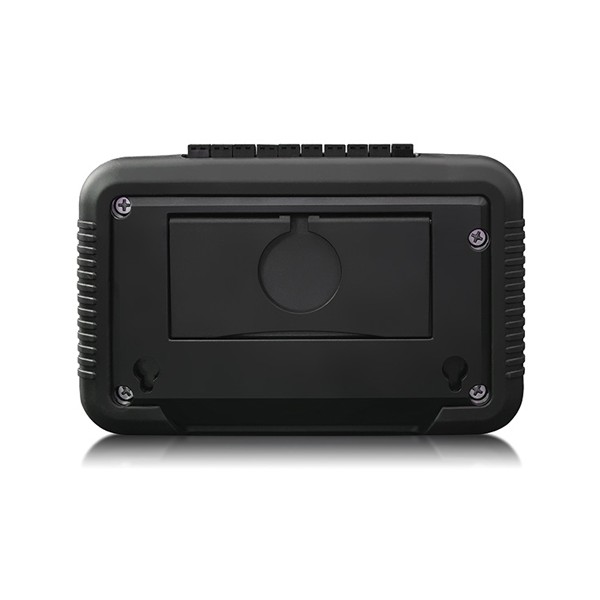

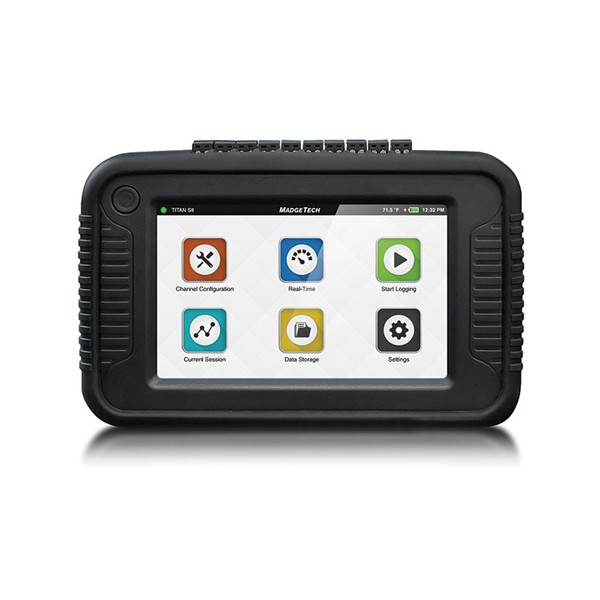

MadgeTech Titan S8 8채널 데이터 수집 시스템

MODEL: Titan S8
브랜드: MADGETECH

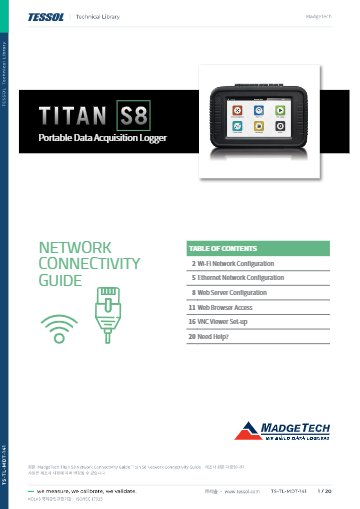

제품 자료: Titan S8 Network Connectivity Guide 기술 자료(영문)

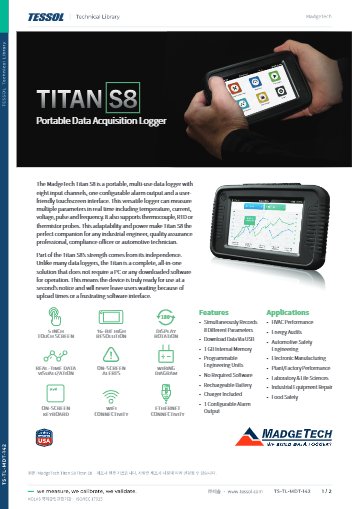

Titan S8 데이터시트(영문)

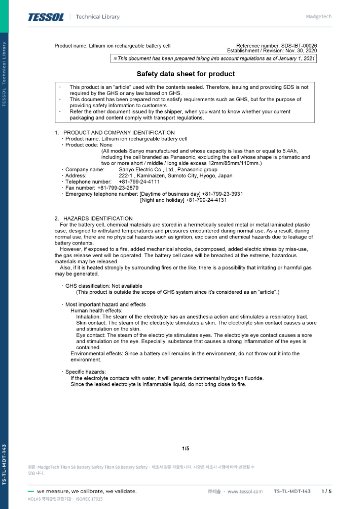

Titan S8 Battery Safety 데이터시트(영문)

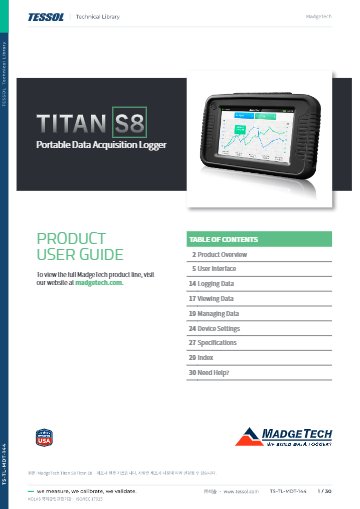

Titan S8 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

PC 없이 터치스크린으로
8채널을 보는 데이터 수집 시스템

MadgeTech Titan S8 8채널 데이터 수집 시스템

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech Titan S8은 열전대·Pt100·서미스터·전압·전류·주파수·펄스를 8개 입력으로 받는 휴대형 8채널 데이터 수집 시스템(혼합 신호 데이터 로거)으로, 5 in 컬러 터치스크린에서 PC 없이 8채널을 보며 1.8 GB 내부 메모리에 기록합니다.

입력별로 측정 종류와 엔지니어링 단위를 따로 설정하므로 온도와 아날로그 신호를 한 장비에서 섞어 기록하고, 단일 전압·전류 채널은 최대 4 kHz로 읽습니다. 세션당 최대 5,000,000개 판독값을 저장하며, (주)테솔이 국내에 공식 공급합니다.

8입력

혼합 신호

25 kHz

주파수·펄스 입력 상한

0.01 °C

Pt100 RTD 분해능

7 ~ 9시간

화면 표시 연속 기록

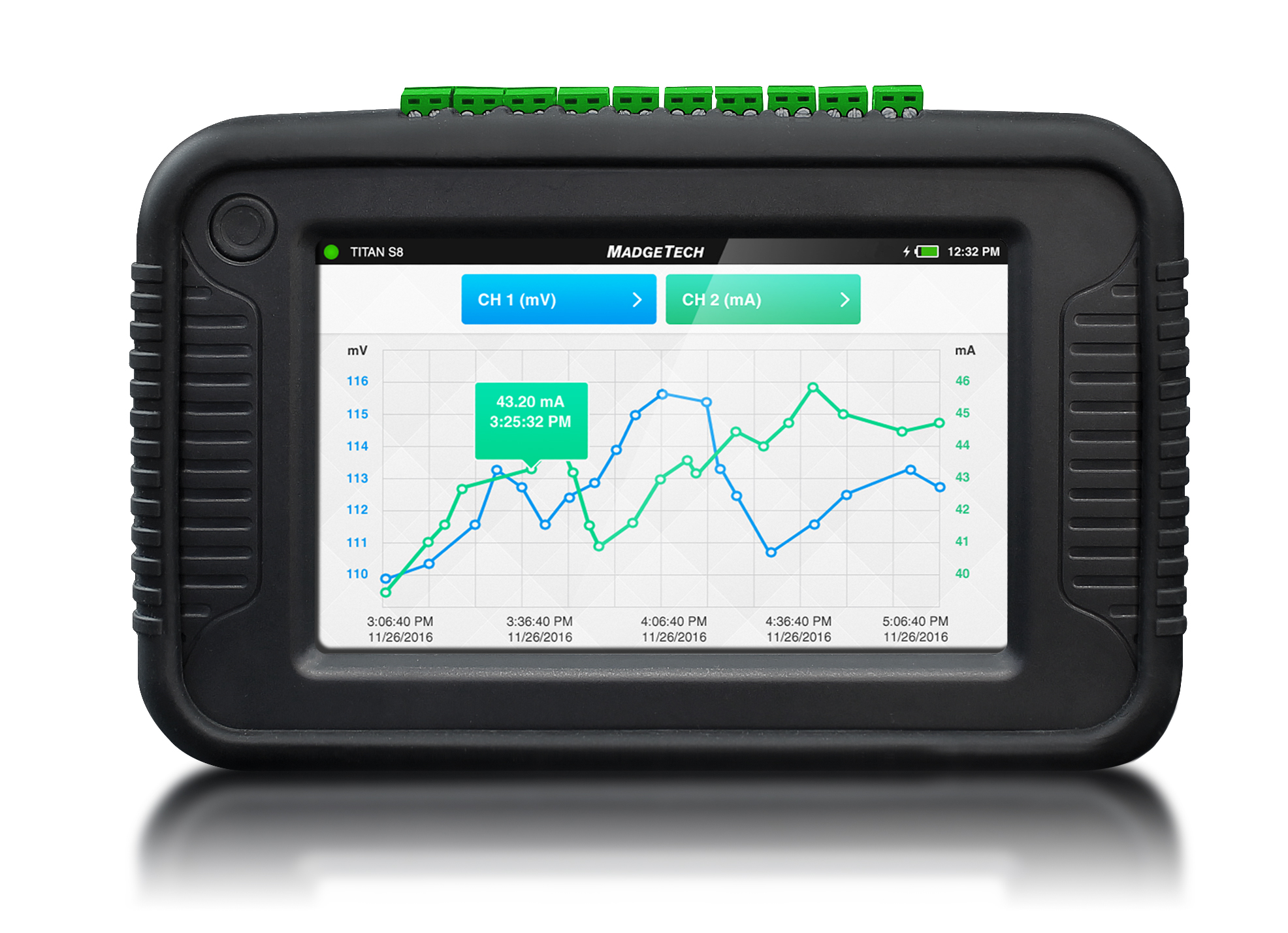

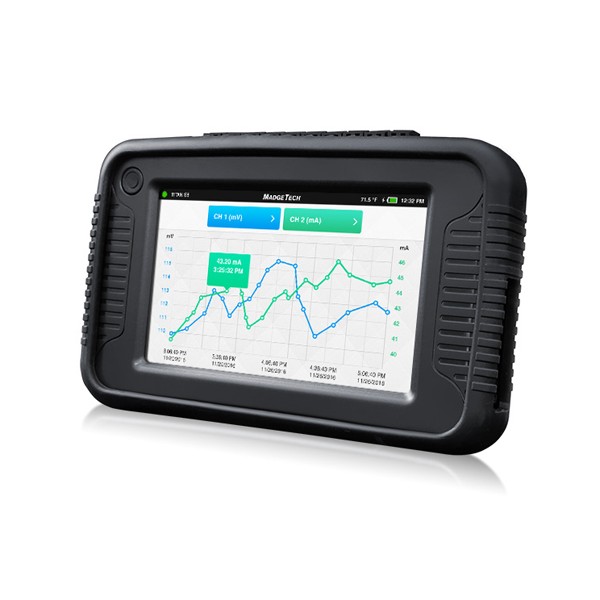

그래프를 표시한 Titan S8 터치스크린과 상단 입력 단자대

특징

신호 종류를 섞어 쓰는
8입력 수집 시스템

핵심 특징	현장에서 달라지는 점
혼합 신호 8입력	열전대·RTD·서미스터·전압·전류를 한 장비로 받아 온도와 전기 신호를 같은 시간축에 기록합니다.
5 in 컬러 터치스크린	8채널을 PC 없이 현장에서 확인하므로 설치 직후 신호 이상을 바로 파악합니다.
채널별 독립 구성	채널마다 측정 종류와 엔지니어링 단위를 따로 설정하여 후처리 변환이 필요 없습니다.
경보 출력 1개	기준을 벗어난 값을 50 mA @ 100 V 반도체 릴레이 출력으로 알립니다.
Wi-Fi · 이더넷 원격 접속	Wi-Fi 동글이나 USB-이더넷 어댑터로 네트워크에 연결하여 원격에서 접속합니다.
충전식 리튬 이온 배터리	화면을 보며 연속 기록하면 7 ~ 9시간 동작하므로 현장 이동 중에도 기록합니다.

기록 속도

채널 구성이 정하는
기록 속도

단일 전압 또는 전류 채널만 사용하면 최대 4 kHz로 기록합니다. 여러 채널의 전압·전류는 10 Hz, 온도 채널이 섞이면 최대 4 Hz이며 최장 간격은 24시간입니다. 빠른 신호와 온도를 함께 측정하려면 채널 구성을 먼저 정해야 합니다.

메모리는 세션 크기 1,000,000개 또는 5,000,000개 중에서 정하고, 기록이 끝나면 USB 또는 네트워크로 내려받습니다.

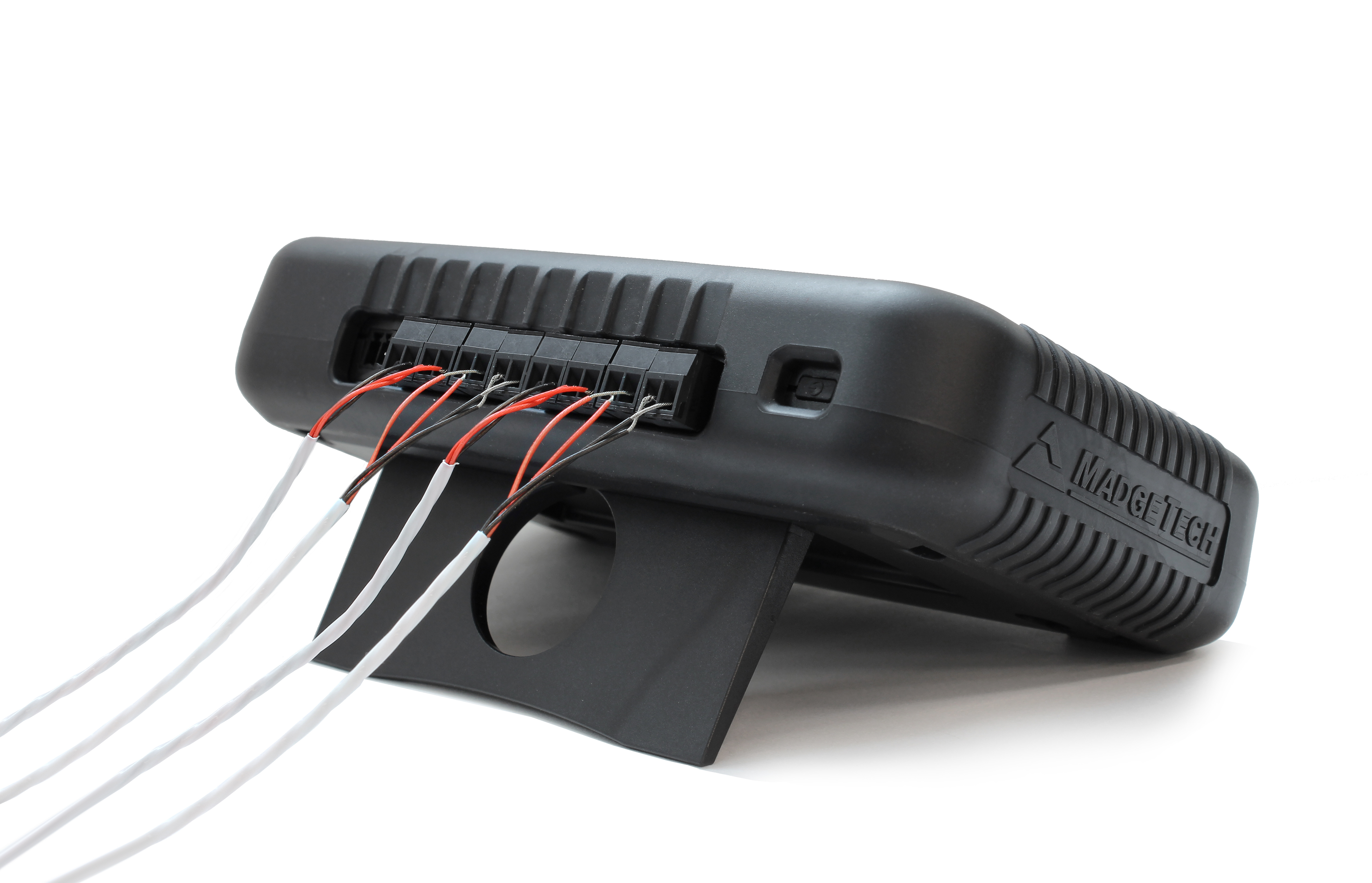

스탠드에 세우고 열전대 선을 연결한 Titan S8

사용 방법

Titan S8
터치스크린 설정과 Wi-Fi · 이더넷 원격 접속

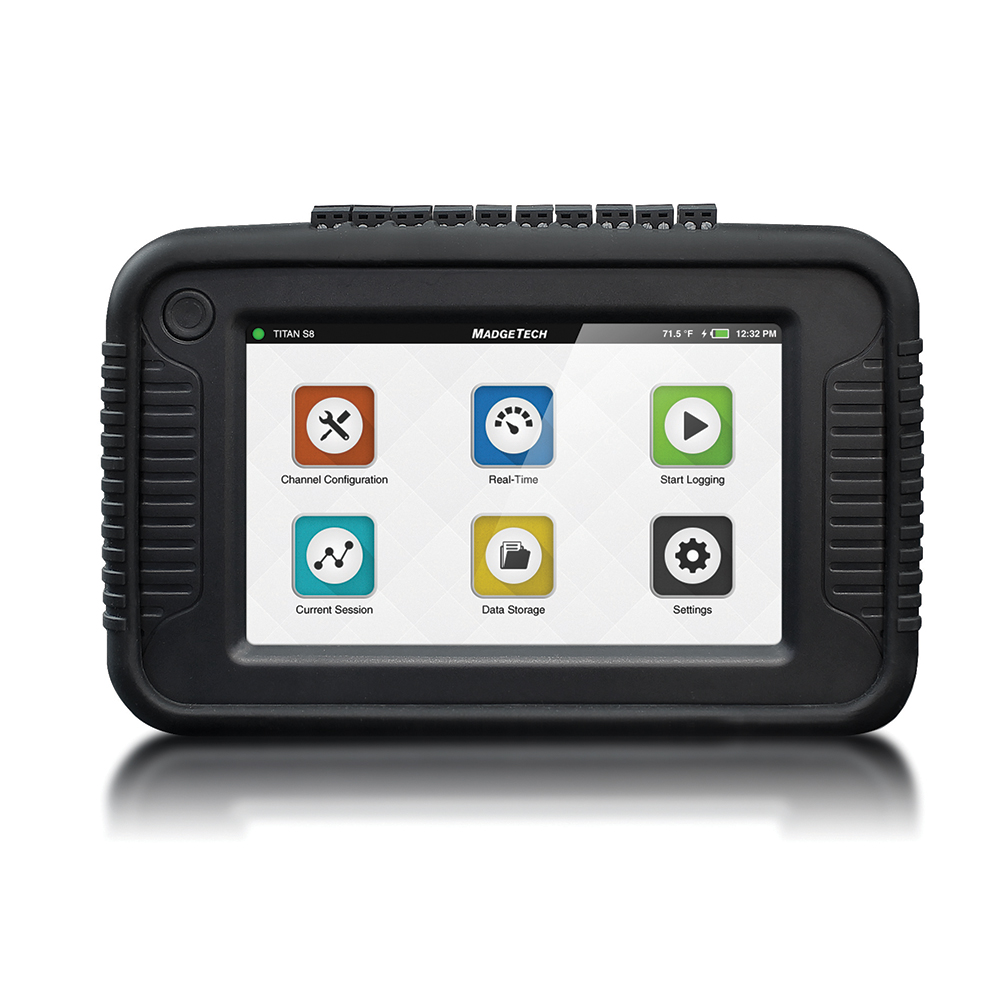

Titan S8은 PC 없이 5 inch 터치스크린에서 8채널을 설정하고 기록합니다. Wi-Fi 동글이나 USB-이더넷 어댑터로 네트워크에 연결하면 웹 브라우저나 VNC Viewer로 원격 접속하고, 원격으로 내려받은 데이터 로깅 파일은 MadgeTech 4로 가져옵니다.

소프트웨어·도구	하는 일
Titan S8 터치스크린	Home Screen의 Configure로 채널 구성, Start Logging으로 기록
Wi-Fi 동글 · USB-이더넷 어댑터	MadgeTech 승인 어댑터로 네트워크 연결(이더넷 어댑터 별매)
Web Server · VNC Server	PC 브라우저(http://IP 주소)나 VNC Viewer로 원격 접속
MadgeTech 4	내려받은 데이터 로깅 파일을 가져와 분석(포함)

처음 연결하는 순서

순서	할 일
1	Wi-Fi 동글이나 USB-이더넷 어댑터는 Titan S8 전원을 켜기 전에 꽂으세요.
2	Home Screen에서 System > Network로 들어가 Remote Access의 Enable 체크박스를 선택하고 연결 방식(Wi-Fi 또는 Ethernet)을 고르세요.
3	Wi-Fi는 SSID 선택 상자에서 Scan으로 네트워크를 골라 Apply를 누르고, PSK 텍스트 상자에 암호를 넣어 Connect와 Apply를 누르세요.
4	Ethernet은 DHCP의 Enable을 선택해 Update를 누르거나, Disable을 선택해 IP Address·Subnet Mask·Gateway를 입력한 뒤 Update를 누르세요.
5	Web Server나 VNC Server는 Remote Access를 Disable로 둔 상태에서 System > Network의 Configure로 들어가 User ID·Password(VNC는 Device Name·Password)를 정하세요.
6	PC 브라우저에 http://로 시작하는 Titan S8의 IP 주소를 입력하거나, VNC Viewer의 Remote Host에 IP 주소를 넣어 접속하세요.
7	Home > Start Logging에서 읽기 간격을 정해 Start로 기록하고, 끝나면 Home > Storage에서 데이터 로깅 세션을 골라 내려받아 MadgeTech 4로 가져오세요.

Wi-Fi PSK에는 공백과 큰따옴표를 쓸 수 없고, 원격 접속 User ID와 Password는 URL에 쓸 수 있는 문자로만 정해야 합니다.

사양

입력별 범위와 정확도

입력	범위	정확도
열전대 J · K · T · E · N	J -200 ~ +760 · K -270 ~ +1370 · T -270 ~ +400 · E -270 ~ +980 · N -270 ~ +1300 °C	±0.5 °C (냉접점 오차 ±1.5 °C 별도)
열전대 R · S · B	R · S -50 ~ +1760 · B 50 ~ 1820 °C	±2.0 °C (냉접점 오차 ±1.5 °C 별도)
Pt100 RTD (2 · 3 · 4선)	-200 ~ +850 °C (프로브에 따라)	±0.1 °C (-200 ~ +400 °C), 분해능 0.01 °C
서미스터 NTC-1 (2252) · NTC-2 (10K)	-25 ~ +150 °C	±0.50 % FSR
전압 (mV)	-100 ~ 2450 mV	±0.1 mV (0 ~ 100 mV)
전압 (V)	-0.5 ~ 12.0 V	±0.01 V
전류	-5 ~ 50 mA	±0.024 mA (0 ~ 24 mA)
주파수·펄스	최대 25 kHz, 최대 4,000,000,000 카운트	해당 없음

시리즈 공통 사양

항목	사양
기록 속도	단일 전압·전류 채널 최대 4 kHz. 다채널 전압·전류 10 Hz. 온도 채널 포함 시 최대 4 Hz. 최장 24시간
메모리	1.8 GB. 세션 크기 1,000,000 또는 5,000,000개
경보 출력	1개 (50 mA @ 100 V 반도체 릴레이)
연결	Wi-Fi 동글, USB-이더넷 어댑터, USB 다운로드
전원	충전식 3.7 V 리튬 이온. 화면 표시하며 연속 기록 7 ~ 9시간
사용 환경·보호	0 ~ +50 °C, 0 ~ 95 %RH, IP20. 폴리카보네이트, TPE 부트
크기·무게	168.9 × 111.8 × 35.8 mm, 590 g
소프트웨어	MadgeTech 4 (포함)
채널 설정	채널별 독립 구성, 엔지니어링 단위 설정

활용 분야

현장 측정과
설비 점검

공조 설비 점검 — 온도·전압·전류를 동시에 기록합니다.
열전대와 아날로그 신호 병행 측정 — 서로 다른 신호를 한 장비로 받습니다.
현장 다채널 기록 — PC 없이 화면에서 바로 확인합니다.
펄스·주파수 신호 — 카운트를 기록합니다.

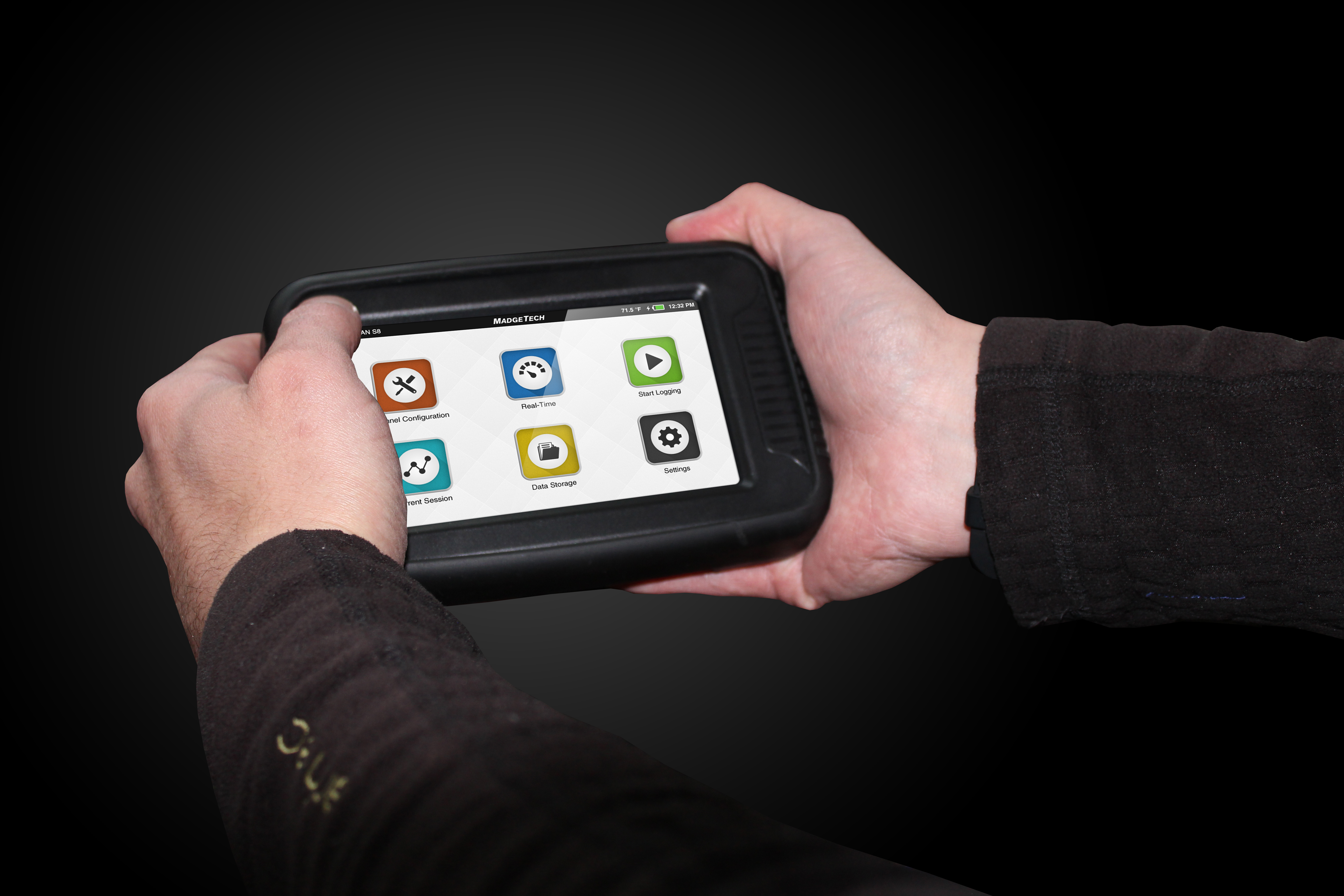

손에 들고 쓰는 Titan S8

선택 가이드

입력 종류로 선택

모델	이럴 때 고르세요
Titan S8 (이 페이지)	8입력을 한 장비에서 혼합 신호로 기록할 때
Titan S8-CAN	디젤 엔진 CAN 데이터를 아날로그 입력과 함께 기록할 때
TCTempX · TCTempXLCD	열전대 여러 채널의 온도만 기록할 때

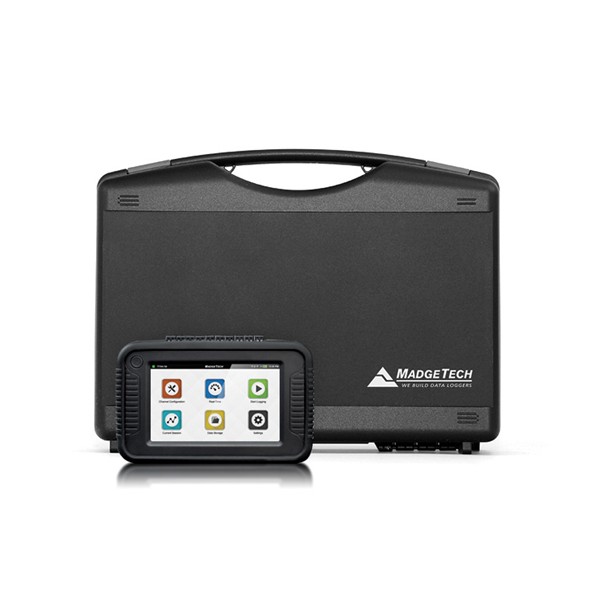

구성·옵션

포함 품목과 별매 품목

구분	내용

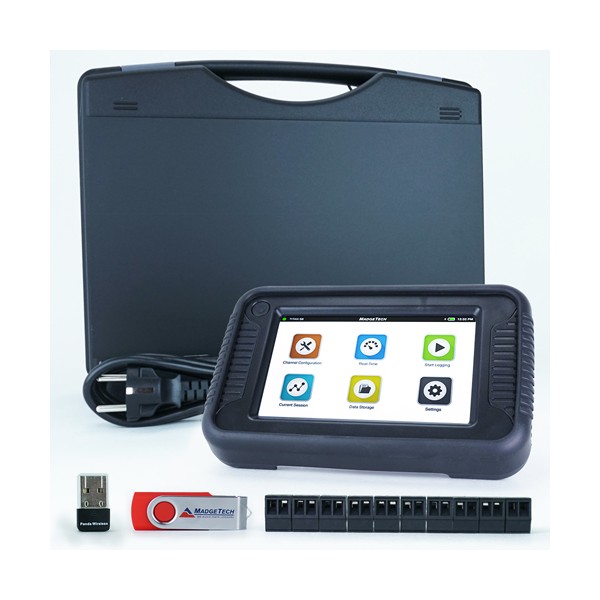

구성품	Titan S8 본체, AC 어댑터, 단자대(Terminal block)
포함 액세서리	Wi-Fi 동글, MadgeTech 4 소프트웨어
별매	USB-이더넷 어댑터

열전대, RTD, 전압, 전류 입력은 각각 정확도 조건이 달라 교정 이력이 측정 신뢰의 근거가 됩니다. 교정 주기와 범위는 사용 입력에 맞춰 정합니다. 교정 의뢰 전에 (주)테솔에 문의하시면 KOLAS 인정 범위 해당 여부와 교정 절차를 안내해 드립니다.

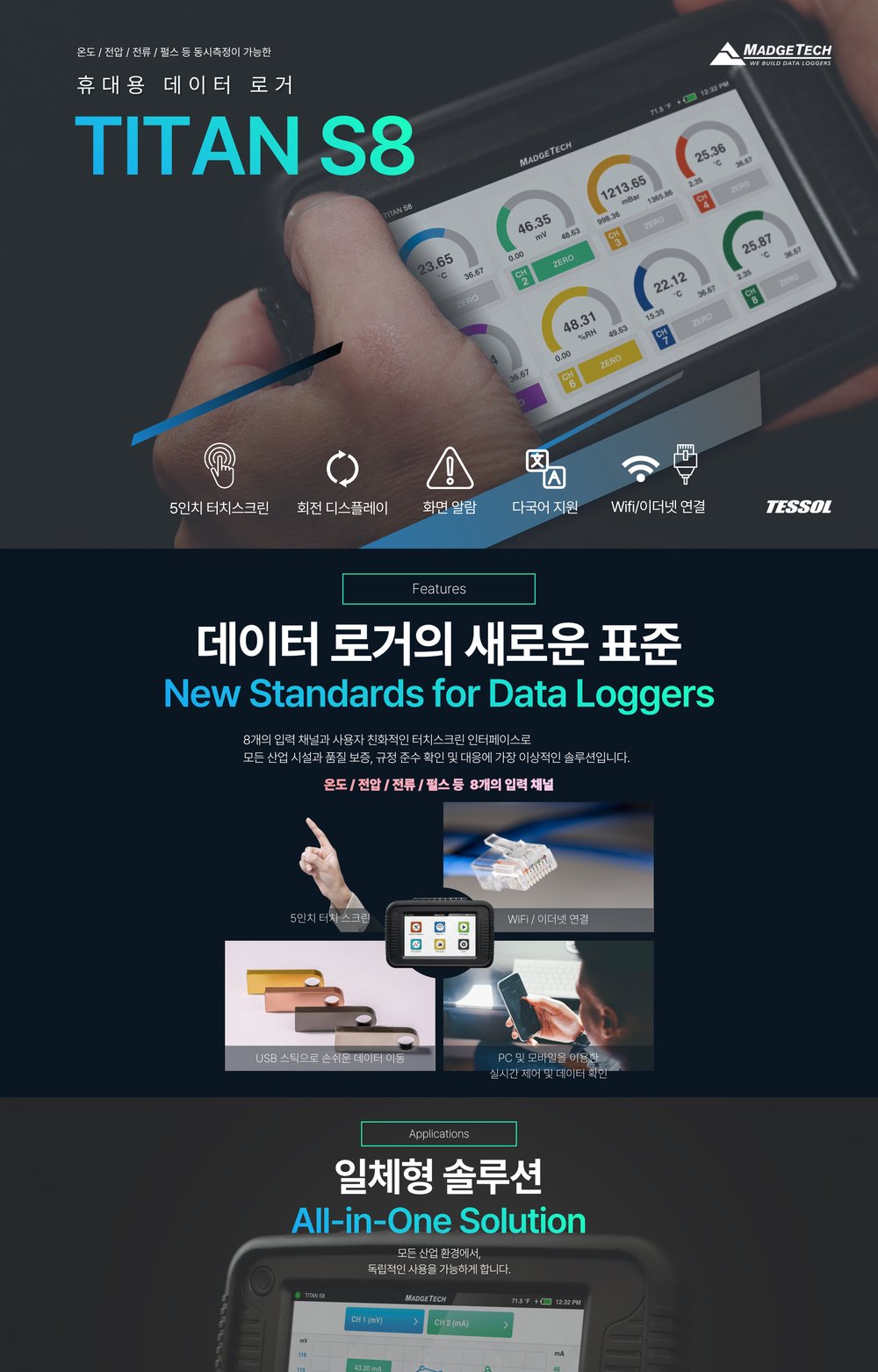

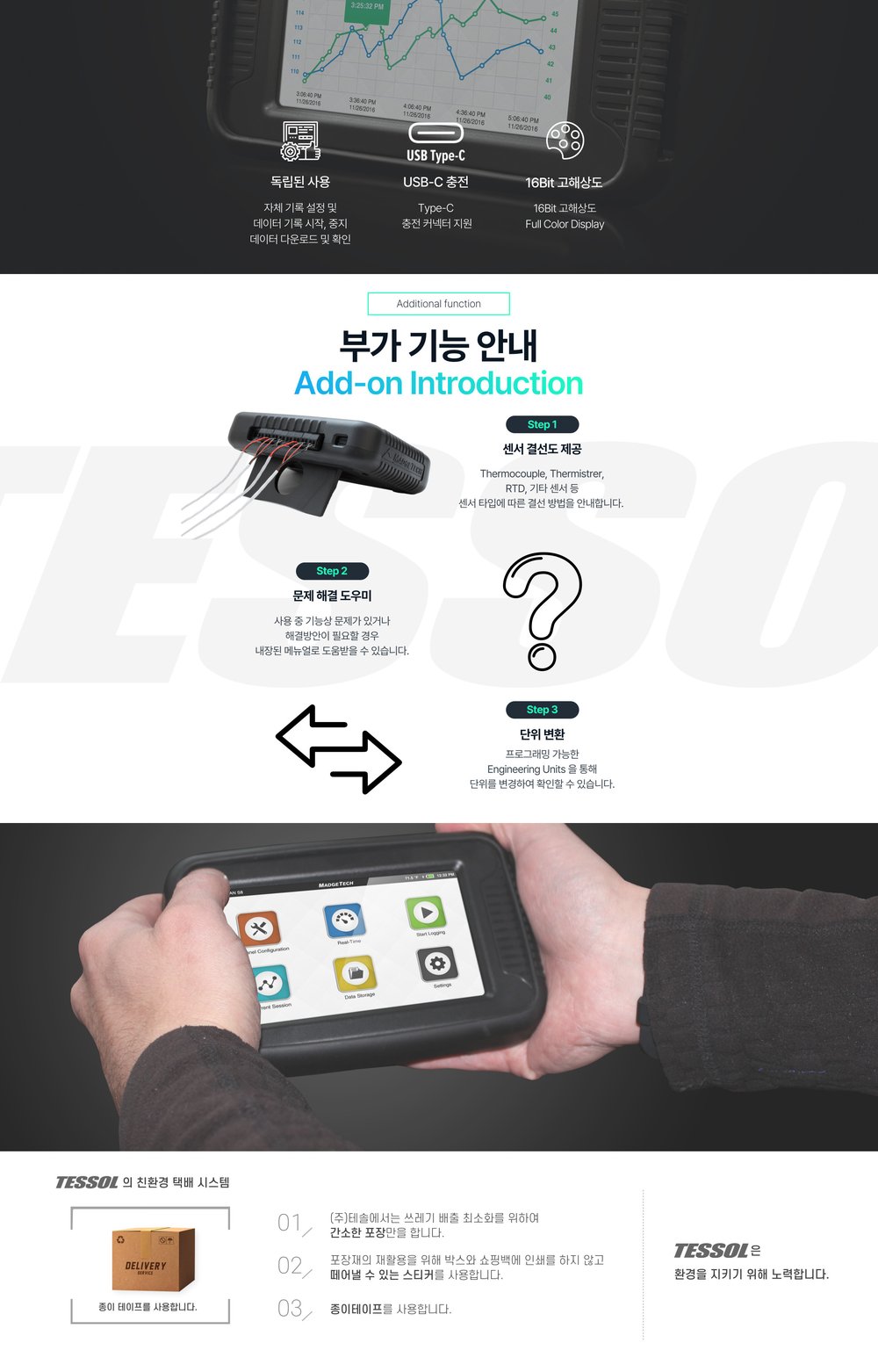

제품 상세 이미지

Titan S8과 함께 보는
MadgeTech 로거

Titan S8 열전대 정확도에 냉접점 오차가 포함됩니까?
아닙니다. ±0.5 °C와 ±2.0 °C에는 냉접점 오차 ±1.5 °C가 포함되지 않습니다. 열전대 자체의 허용차도 따로 고려해야 합니다.
Titan S8은 배터리로 얼마나 사용합니까?
화면을 표시하며 연속 기록하면 7 ~ 9시간입니다. 장시간 기록에는 AC 어댑터를 함께 사용합니다.
Titan S8로 디젤 엔진 CAN 데이터도 기록합니까?
Titan S8-CAN이 기록합니다. SAE J1939 CAN 데이터와 아날로그 입력을 함께 기록하는 모델입니다.
Titan S8 대신 열전대 여러 채널만 기록하려면 어떤 모델이 맞습니까?
TCTempX나 TCTempXLCD가 맞습니다. TCTempX는 최대 16채널 열전대를 4 Hz로 기록합니다.
Titan S8 온도 채널의 기록 속도는 어떻게 정해집니까?
온도 채널이 섞이면 최대 4 Hz이며, 전압·전류 여러 채널만 사용하면 10 Hz입니다.
Titan S8 데이터 수집 시스템은 국내 어디에 견적을 문의합니까?
(주)테솔로 문의해 주세요. (주)테솔은 MadgeTech 제품을 국내에서 단독으로 공급합니다. 측정할 신호 종류(열전대·Pt100·전압·전류 등)와 채널 수, 기록 속도를 알려 주시면 입력 구성과 액세서리를 포함한 견적을 안내해 드립니다.
