MadgeTech PRHTemp101A 대기압 · 온습도 데이터로거

MadgeTech PRHTemp101A 대기압 · 온습도 데이터로거

MODEL
PRHTEMP101A
브랜드
MADGETECH
제품 자료
제품문의 구매하기

기압과 온습도를 함께
남기는 소형 데이터로거

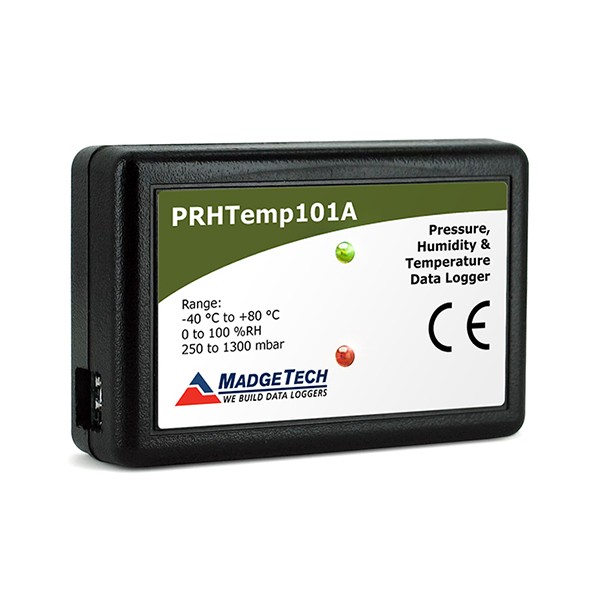

MadgeTech PRHTemp101A 대기압 · 온습도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech PRHTemp101A는 압전저항 압력 센서와 용량형 폴리머 습도 센서, RTD 온도 센서로 대기압 250~1300 mbar, 온도 −40~+80 °C, 습도 0~95 %RH를 523,776개까지 기록하는 소형 대기압·온습도 데이터로거입니다.

35 × 54 × 15 mm, 24 g의 폴리카보네이트 본체는 보관 상자와 장비 틈에 끼워 두기 쉽고, 15분 간격 기준 일반 10년의 교체형 리튬 배터리가 장기 감시의 유지 부담을 줄입니다. 압력 채널 알람과 두 개의 상태 LED가 이탈을 현장에서 알려 줍니다. (주)테솔이 국내에 공식 공급합니다.

523,776개

기록 용량(수동·트리거 모드 261,888개)

~10년

15분 간격 기준 3.6 V 배터리

24 g

35 × 54 × 15 mm 본체

9종

압력 단위 선택

특징

긴 기록과 작은 크기를
함께 갖춘 로거

핵심 특징현장에서 달라지는 점
대용량 메모리1초 간격에서도 긴 기간을 한 번에 담아 회수 주기를 늘립니다.
3종 센서압력, 온도, 습도를 따로 구성하지 않고 한 대로 기록해 설치 공간이 줄어듭니다.
압력 알람압력이 설정을 벗어나면 LED로 현장에서 즉시 알려 점검 시점을 앞당깁니다.
교체형 배터리사용자가 직접 교체해 로거를 폐기하지 않고 수명을 이어 갑니다.
단위 선택현장 관행에 맞는 압력 단위를 골라 환산 작업 없이 보고서를 만듭니다.
비밀번호 옵션권한 없는 사용자의 설정 변경을 막아 기록의 일관성을 유지합니다.

운용 방식

연속, 수동,
트리거의 기록 모드

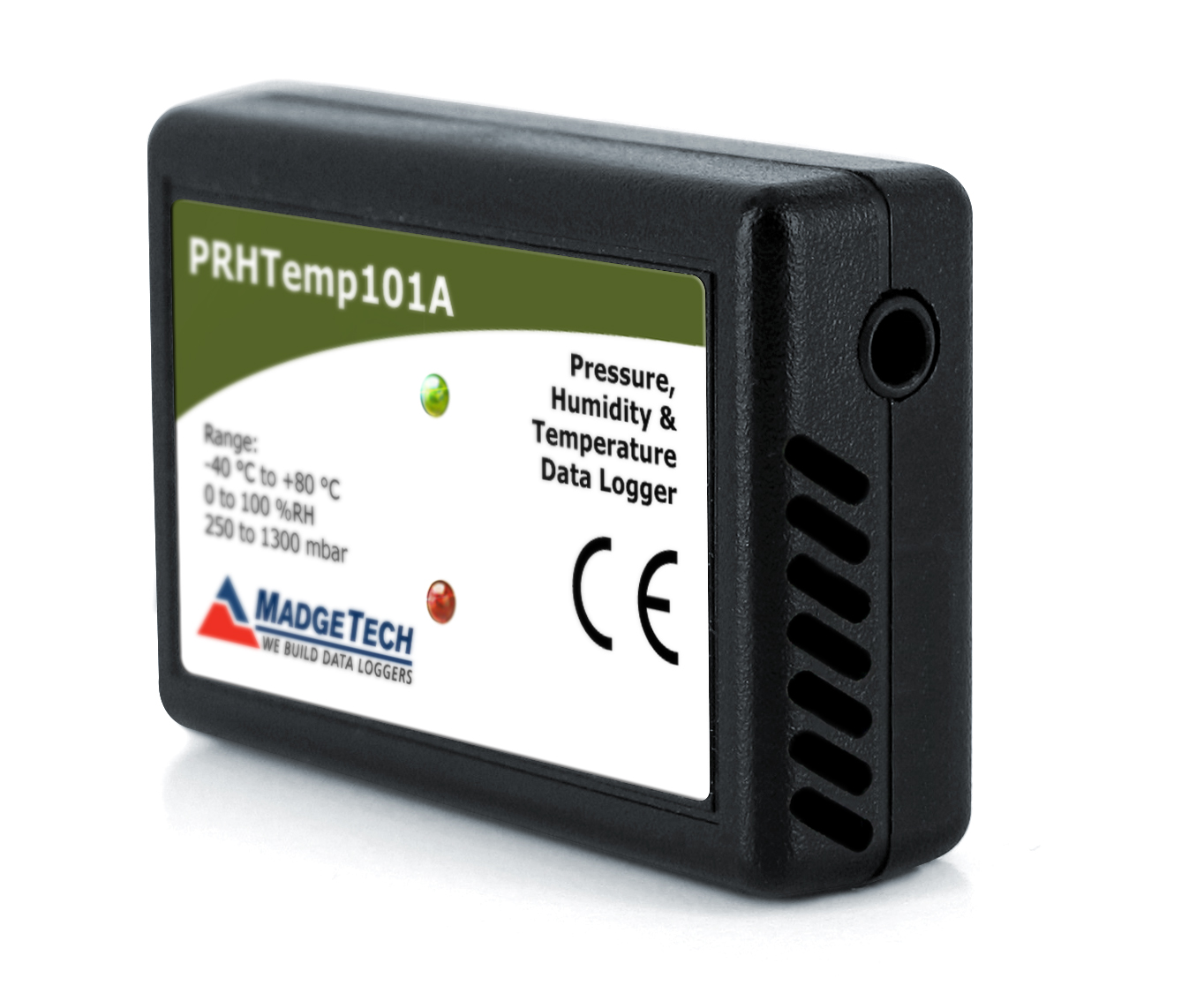

MadgeTech PRHTemp101A - 측면 통풍 슬릿과 접속부가 보이는 PRHTemp101A

모드에 따라 달라지는 기록 용량

연속 기록에서는 523,776개를, 수동 시작과 트리거 모드에서는 261,888개를 저장합니다. 장기 환경 이력은 연속 모드로 1초부터 24시간까지 간격을 정하고, 특정 사건 구간만 모을 때는 트리거 모드로 용량을 아낍니다. 설정과 회수는 IFC200 케이블과 MadgeTech 소프트웨어에서 이뤄집니다.

센서 구성

세 가지 센서의
측정 방식

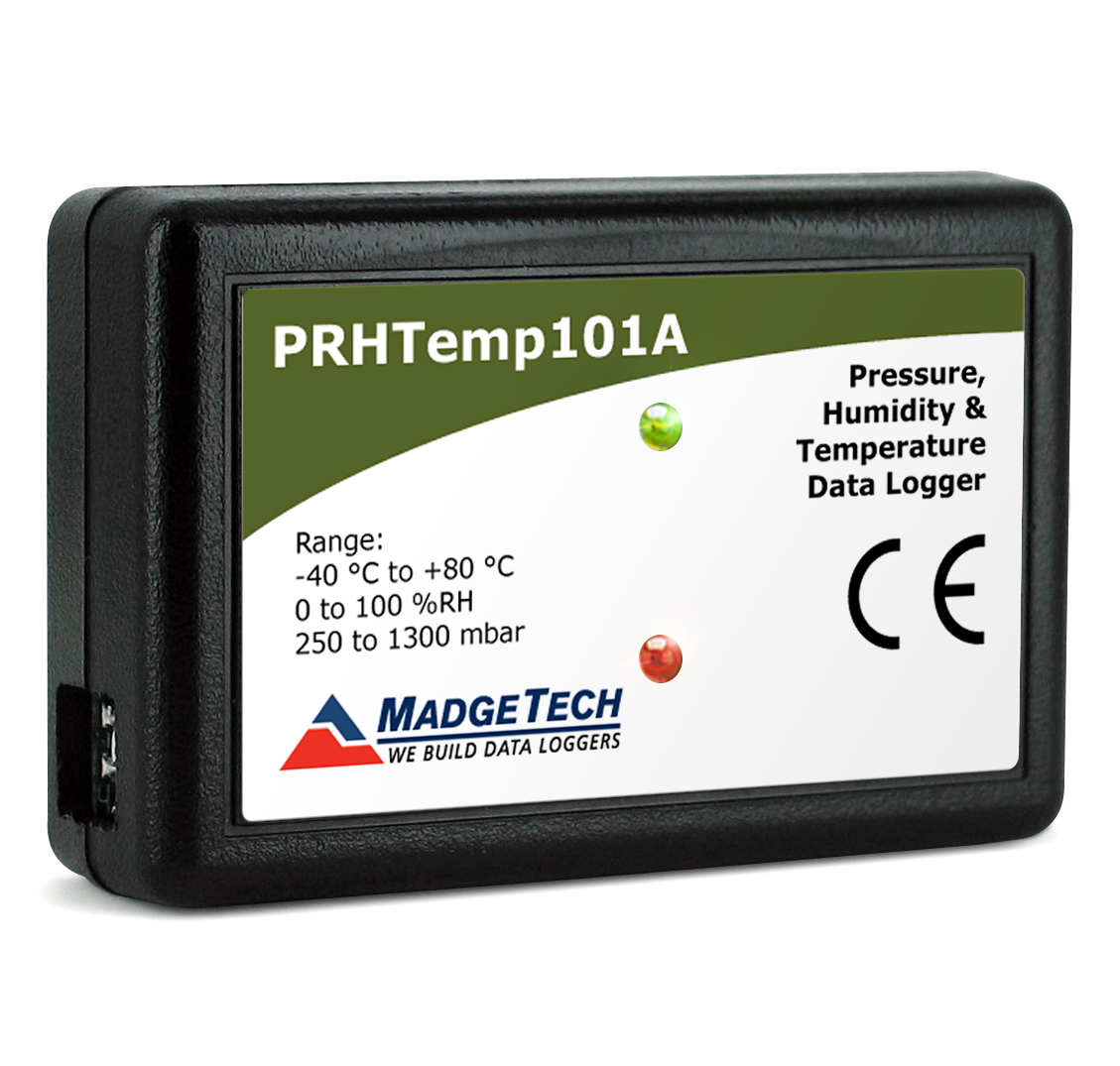

MadgeTech PRHTemp101A - LED 표시가 있는 PRHTemp101A 정면

압전저항, RTD, 용량형 폴리머

압력은 압전저항 방식으로 250~1300 mbar를 측정하고, 온도는 RTD로 −40~+80 °C를 0.01 °C 분해능으로 읽으며, 습도는 용량형 폴리머 센서로 0~95 %RH를 담당합니다. 이슬점도 선택해 볼 수 있어 결로 위험 구간을 별도 계산 없이 확인합니다. 단위는 mbar, PSI, inHg, mmHg, atm, Torr, Pa, kPa, MPa 가운데 고릅니다.

교정 관리

기압 센서의
주기 점검

장기 설치한 로거는 주기적으로 회수해 기준기와 대조하는 절차가 필요합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사용 방법

PRHTemp101A
IFC200으로 시작 모드 정하기

PRHTemp101A는 IFC200 케이블로 PC에 연결해 MadgeTech 4에서 연속·수동 시작·트리거 모드와 기록 간격을 정하고 기록을 회수합니다. Part 11 요건 대응에는 MadgeTech 4 Secure를 사용합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(2.03.06 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.1.3.0 이상)
IFC200 USB 인터페이스 케이블Standard 시리즈 로거 연결, 500 V RMS 절연

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2MadgeTech 4 설치를 마친 뒤 IFC200을 로거에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요. 연속 기록과 수동 시작·트리거 모드는 저장 용량이 다르니 용도에 맞춰 고르세요.
5상태가 Running, Waiting to Start, Waiting to Manual Start 중 하나로 바뀌면 케이블을 빼고 설치하세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

PRHTemp101A
상세 사양

항목사양
분류대기압 · 온도 · 습도 데이터로거
압력 센서 · 범위압전저항 · 250 ~ 1300 mbar
압력 정확도 · 분해능±10 mbar · 0.02 mbar
온도 센서 · 범위RTD · −40 ~ +80 °C
온도 정확도±0.5 °C (0 ~ +55 °C), ±1.0 °C (−40 ~ 0 °C 및 +55.01 ~ +80 °C)
온도 분해능0.01 °C
습도 센서 · 범위용량형 폴리머 · 0 ~ 95 %RH
습도 정확도±3.0 %RH
메모리523,776개 (수동·트리거 모드 261,888개)
측정 간격1초 ~ 24시간
알람압력 채널 알람 · 상태 LED 2개
압력 단위mbar · PSI · inHg · mmHg · atm · Torr · Pa · kPa · MPa
이슬점선택 표시 지원
배터리3.6 V 리튬 (LTC-7PN), 사용자 교체형, 15분 간격 기준 일반 10년
연결IFC200 케이블
소프트웨어MadgeTech 4 Standard 2.03.06 이상 / Secure 4.1.3.0 이상
보안비밀번호 선택
크기 · 무게35 × 54 × 15 mm · 24 g
재질폴리카보네이트
인증CE

활용 분야

기압과 습도의
장기 이력이 필요한 곳

  • 정밀 계측실 — 기압과 습도가 측정에 주는 영향을 장기간 기록합니다.
  • 시료·부품 보관 — 상자 안에 넣어 보관 환경 이력을 남깁니다.
  • 운송 중 환경 기록 — 압력과 습도가 함께 변하는 구간을 추적합니다.
  • 기압 변동 시험 — 시험 조건의 압력 이력을 단위 환산 없이 보관합니다.

선택 가이드

기압 로거 선택 기준

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
유선으로 장기간 기압·온습도를 쌓을 때PRHTemp101A523,776개 메모리와 교체형 10년 배터리를 갖춥니다.
무선으로 실시간 전송이 필요할 때RFPRHTemp2000A2.45 GHz 무선과 LCD를 갖춥니다.
고온 환경의 절대압을 기록할 때PR140−20 ~ +140 °C에서 0~5 bar를 기록합니다.

구성·옵션

구성품과
선택 사양

구분항목비고
본체PRHTemp101A3.6 V 리튬 배터리 포함 구성
연결IFC200 케이블설정과 회수용
소프트웨어MadgeTech 4 Standard 또는 Secure버전은 사양표 참조
보안비밀번호선택

제품 상세 이미지

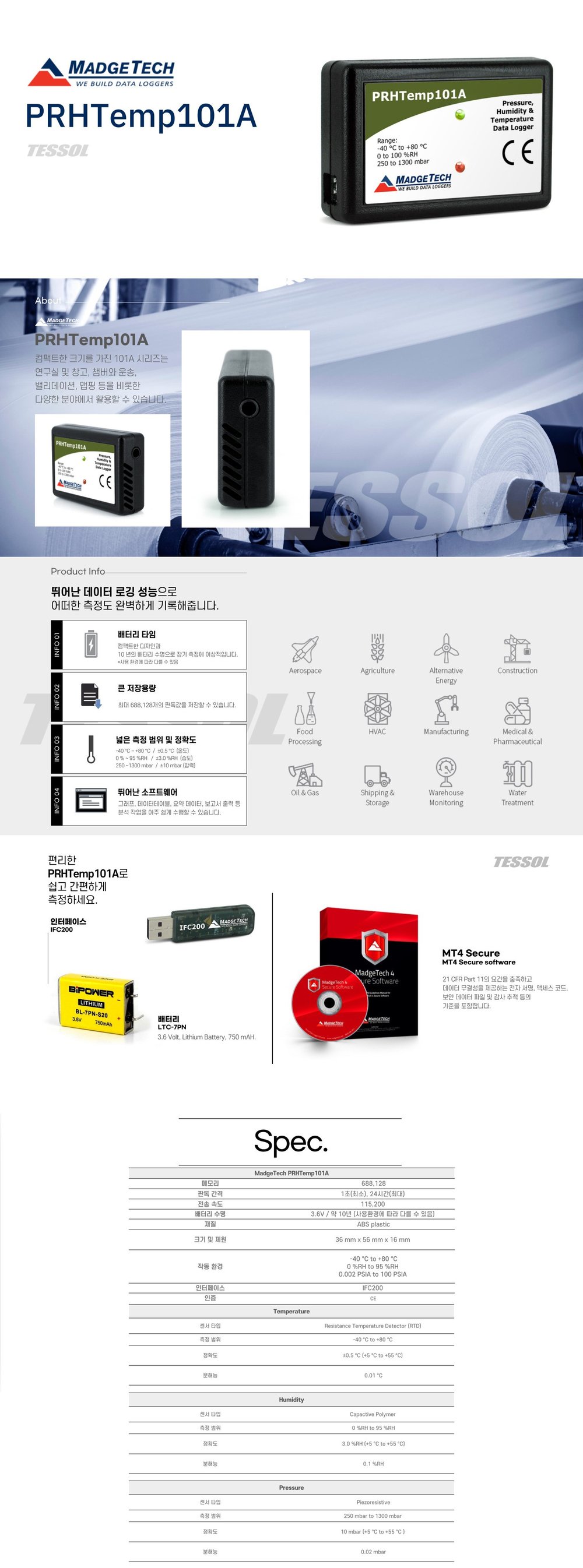

MADGETECH PRHTEMP101A 상세 이미지 1
