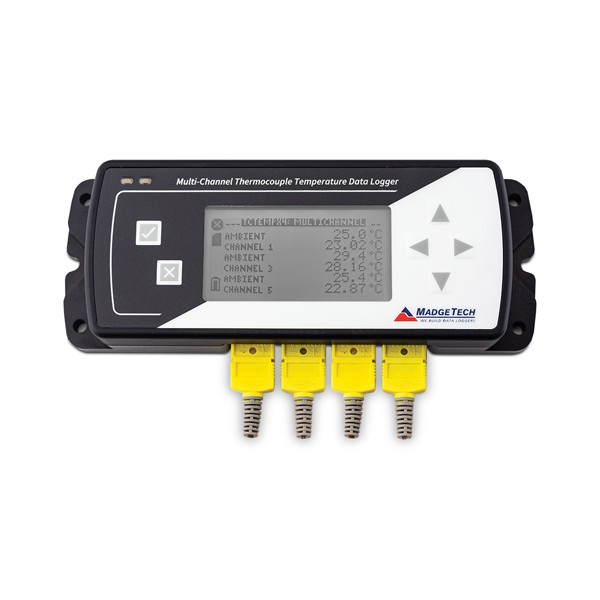

MadgeTech TCTempX4LCD · TCTempX8LCD 다채널 열전대 데이터로거 (LCD)

MadgeTech TCTempX4LCD · TCTempX8LCD 다채널 열전대 데이터로거 (LCD)

MODEL
TCTEMPXLCD
브랜드
MADGETECH

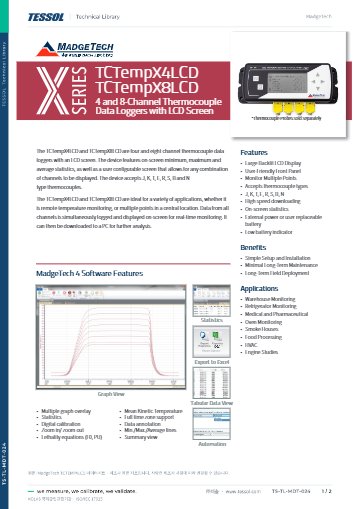

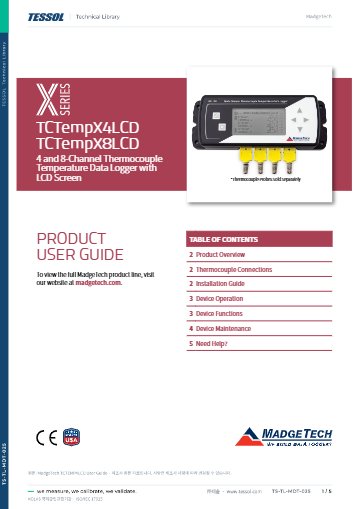

제품 자료
제품문의 구매하기

채널별 온도를 큰 화면으로
읽는 다채널 열전대 로거

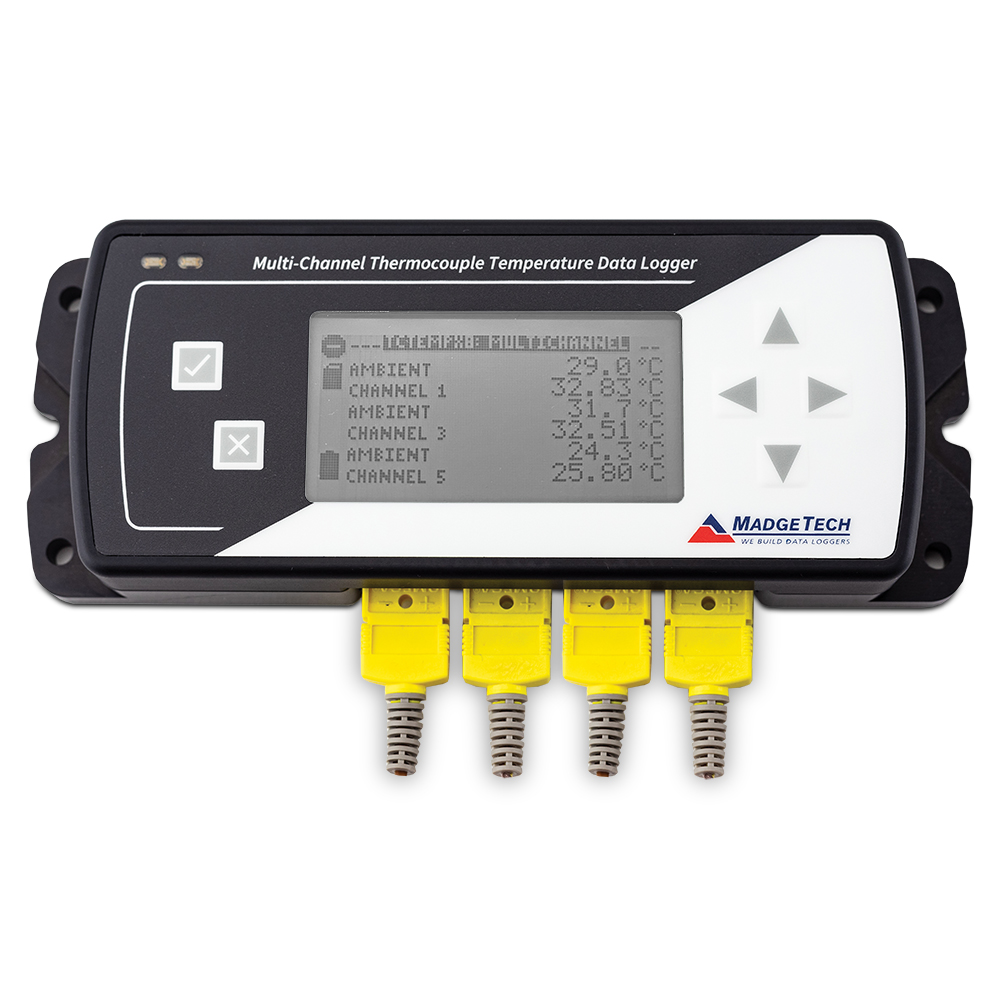

MadgeTech TCTempX4LCD · TCTempX8LCD 열전대 로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech TCTempX4LCD·TCTempX8LCD는 J·K·T·E·N·R·S·B형 열전대를 4채널 또는 8채널로 연결하고 큰 LCD에 채널별 현재·최소·최대·평균 값을 표시하는 다채널 열전대 데이터로거(Thermocouple Data Logger)로, 오븐·가마·식품 공정의 다점 온도를 현장에서 읽고 기록합니다.

최대 4 Hz로 기록하고 내부 채널을 기준으로 냉접점을 자동 보상하므로 지점 수가 늘어도 보정 작업이 따로 필요하지 않으며, 화면을 끄면 9 V 리튬 배터리로 일반 18개월 운용됩니다. USB로 MadgeTech 4 소프트웨어에 바로 내려받는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

4 · 8채널

열전대 입력 채널 수

4 Hz

최대 기록 속도

8종

J K T E N R S B 열전대

18개월

화면 끔 기준 배터리

특징

채널 값을 화면으로
읽는 열전대 로거

핵심 특징현장에서 달라지는 점
열전대 8종 지원J·K·T·E·N·R·S·B형을 서브미니어처 커넥터로 연결하므로 공정 온도대에 맞는 센서를 바꿔 꽂아 사용합니다.
채널별 통계 화면현재, 최소, 최대, 평균을 채널마다 LCD에 띄워 PC 없이 지점 간 온도 차이를 비교합니다.
최대 4 Hz 기록빠르게 변하는 가열·냉각 구간을 촘촘히 남기고, 장기 감시는 24시간마다 1회까지 간격을 늘립니다.
자동 냉접점 보상내부 채널을 기준으로 보상하므로 채널마다 기준 접점을 따로 준비하지 않습니다.
화면 끄면 18개월현장 점검 때만 화면을 켜는 운용으로 배터리 교체 주기를 길게 가져갑니다.
MadgeTech 4 호환Standard와 Secure 소프트웨어에서 시작, 중지, 다운로드를 처리하며 그래프와 표로 값을 확인합니다.

열전대 형식

형식별 측정 범위와
정확도 읽기

형식마다 분해능과 정확도가 다르며 아래 표와 같습니다. 이 정확도는 24 AWG 열전대 선을 기준으로 한 로거 측정 정확도이므로, 열전대 자체의 허용차는 별도로 더해 판단하세요.

내부 채널은 −20 ~ +60 °C를 0.01 °C 분해능으로 측정하며 0 ~ 50 °C에서 ±0.5 °C입니다. 열전대 저항은 최대 1000 Ω까지 허용되지만 100 Ω 미만을 권장하므로 긴 연장선 사용 시 선 저항을 먼저 점검합니다.

열전대 형식측정 범위분해능정확도
J−210 ~ +760 °C0.1 °C±0.5 °C
K−270 ~ +1370 °C0.1 °C±0.5 °C
T−270 ~ +400 °C0.1 °C±0.5 °C
E−270 ~ +980 °C0.1 °C±0.5 °C
N−270 ~ +1300 °C0.1 °C±0.5 °C
R−50 ~ +1760 °C0.5 °C±2.0 °C
S−50 ~ +1760 °C0.5 °C±2.0 °C
B+50 ~ +1820 °C0.5 °C±2.0 °C

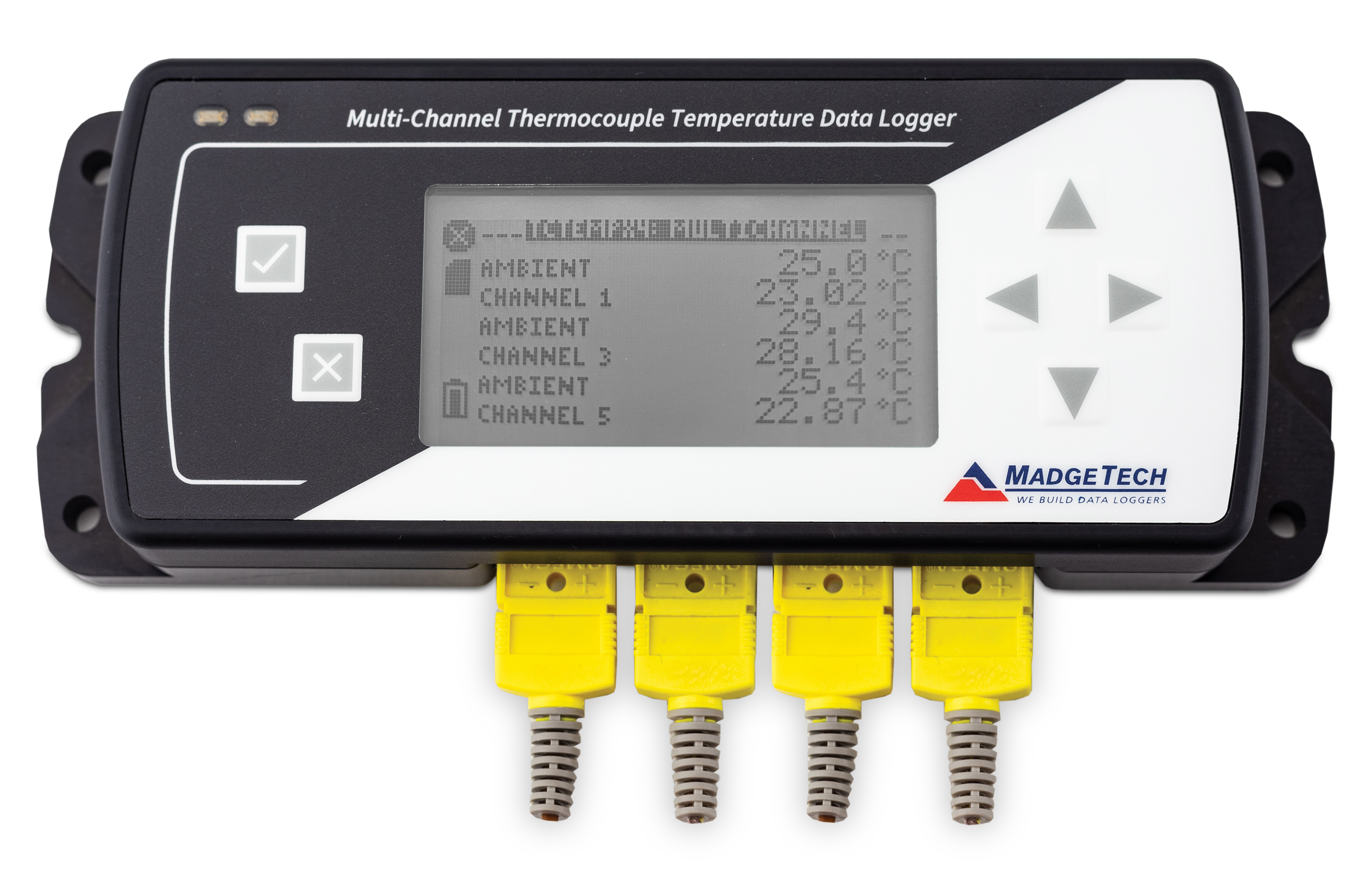

MadgeTech TCTempX4LCD - LCD에 채널별 값을 표시한 TCTempXLCD

채널별 통계 화면

화면에는 채널별 현재, 최소, 최대, 평균 값이 표시되고 앞면 패널로 조작합니다. 전지가 약해지면 저전압 표시가 나타나므로 점검 때 교체 시기를 놓치지 않습니다.

전원 운용

화면 사용 시간과
배터리 수명

9 V 리튬 배터리는 화면을 끄면 일반 18개월, 화면을 계속 켜 두면 일반 3개월을 사용합니다. 상시 표시가 필요한 설치는 전원 공급을 별도로 검토하고, 점검형 운용이라면 화면을 끈 채 기록하세요.

사용 방법

TCTempX4LCD · TCTempX8LCD
micro USB 연결과 기록 시작

TCTempX4LCD와 TCTempX8LCD는 별도 인터페이스 없이 동봉한 USB-A to micro USB 케이블로 PC에 연결하고, MadgeTech 4에서 시작 설정과 다운로드를 처리합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(4.2.21 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.2.18 이상)
USB-A to micro USB 케이블PC 연결(포함), 460,800 baud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2동봉 케이블을 로거에 꽂고 USB-A 쪽을 PC의 빈 USB 포트에 연결하세요.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5시작한 뒤 USB를 분리하고 열전대를 측정 지점에 설치하세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. PC에 연결한 상태로 값을 받으려면 Real Time Start를 사용하세요.

사양

4채널·8채널 비교와
공통 사양

항목TCTempX4LCDTCTempX8LCD
원격 채널 수4채널8채널
채널당 메모리524,032개262,016개
크기184.15 × 65.58 × 30.99 mm184.15 × 65.58 × 42.67 mm
무게435 g569 g
품번902170-00902172-00

시리즈 공통 사양

항목사양
열전대 형식J · K · T · E · R · S · B · N · 서브미니어처(SMP) 암 커넥터
열전대 정확도J · K · T · E · N ±0.5 °C (분해능 0.1 °C) · R · S · B ±2.0 °C (분해능 0.5 °C) · 24 AWG 기준
내부 채널−20 ~ +60 °C · ±0.5 °C (0 ~ 50 °C) · 0.01 °C
냉접점내부 채널 기준 자동 보상 · 열전대 저항 최대 1000 Ω (100 Ω 미만 권장)
기록 간격4 Hz ~ 24시간마다 1회
시작 방식즉시 시작 또는 최대 6개월 지연 시작 · PC 연결 시 실시간 기록
표시·LED백라이트 LCD (채널별 현재·최소·최대·평균) · 채널당 LED 1개 + 상태 LED 2개 · 저전압 표시
배터리9 V 리튬, 사용자 교체 · 화면 끔 일반 18개월, 화면 계속 켬 3개월
데이터 형식날짜·시간 기록 · °C · °F · K · °R · mV · V · 시간 정확도 월 ±1분
데이터 받기USB-A to micro USB 케이블 포함 · 460,800 baud · Windows XP SP3 이상
소프트웨어MadgeTech 4 Standard 4.2.21 이상 / Secure 4.2.18 이상
사용 환경−20 ~ +60 °C · 0 ~ 95 %RH 비응축
재질·승인검정 아노다이징 알루미늄 · CE

활용 분야

다점 온도 감시
현장

  • 열처리 오븐과 가마 — 여러 지점의 온도 분포를 채널별로 확인합니다.
  • 식품 가공 공정 — 가열과 냉각 구간의 온도 변화를 지점별로 기록합니다.
  • 창고·냉장고 점검 — 화면에서 채널 값을 바로 읽어 순회 점검 시간을 줄입니다.
  • 장비 내부 온도 조사 — 여러 지점의 온도 차이를 비교합니다.

선택 가이드

채널 수와 센서에 따른
권장 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
화면에서 채널 값을 바로 읽을 때TCTempXLCD4채널 또는 8채널에 LCD 통계 화면을 갖춥니다.
화면 없이 채널 수를 늘릴 때TCTempX화면 없는 구성으로 최대 16채널까지 구성합니다.
Pt100 RTD 센서를 사용할 때RTDTempXPt100을 2·3·4선으로 연결하는 다채널 RTD 로거입니다.

구성·옵션

기본 구성과
소모품

구성내용비고
로거TCTempX4LCD (4채널) · TCTempX8LCD (8채널)902170-00 · 902172-00
입력서브미니어처(SMP) 암 커넥터 열전대프로브 별도 구성
데이터 연결USB-A to micro USB 케이블기본 포함
교체 배터리9 V 리튬 (U9VL-J)901804-00
소프트웨어MadgeTech 4 Standard 4.2.21 이상 · Secure 4.2.18 이상호환 확인
