고온 오븐 안에서 로거를
감싸 지키는 서멀 쉴드

MadgeTech HiTemp140-TS · ThermoVault Max 서멀 쉴드

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech HiTemp140-TS와 ThermoVault Max는 HiTemp140 계열 로거를 오븐과 오토클레이브 같은 고온 환경에서 감싸 보호하는 서멀 쉴드(Thermal Shield) 케이스입니다. HiTemp140-TS는 벤트형과 플러시형으로 구성됩니다.

이 페이지는 「MadgeTech 서멀 쉴드 (HiTemp140-TS · ThermoVault Max · TMAX Wet Seal Kit)」에 속한 상품 4종이 함께 쓰는 안내입니다. MadgeTech HiTemp140x2-TS 써머 쉴드의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

ThermoVault Max는 건열 +400 °C까지 견디고, TMAX Wet Seal Kit를 장착하면 습열 공정과 IP68 등급을 갖춥니다. 그래서 로거를 공정 안에 넣은 채 땅콩 로스팅이나 멸균 공정의 온도 이력을 기록할 수 있습니다. 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

-200~+250 °C

HiTemp140-TS 사용 온도

+400 °C

ThermoVault Max 건열 한계

IP68

씰 키트 장착 시 등급

2타입

Vented와 Flush

특징

타입과 씰 구성에 따라
나뉘는 서멀 쉴드

핵심 특징현장에서 달라지는 점
Vented · Flush 타입HiTemp140-TS는 벤트형과 플러시형이 있어 로거 장착 방식에 맞는 타입을 선택할 수 있습니다.
-200~+250 °C 범위극저온부터 고온 오븐까지 한 쉴드로 덮으므로 공정마다 쉴드를 바꾸는 일이 줄어듭니다.
건열 대응ThermoVault Max는 건열 조건에서 씰 키트 없이 사용할 수 있습니다.
씰 키트 옵션습열 공정에서는 TMAX Wet Seal Kit를 장착해 사용합니다.
IP68 구성씰 키트를 장착하면 IP68 등급이 되어 수분이 들어오는 것을 막습니다.

건열과 습열

건열 한계와
습열 한계의 차이

ThermoVault Max의 건열 한계와 습열 한계는 서로 다르며, 증기나 수분이 있는 습열 공정은 TMAX Wet Seal Kit를 장착한 상태로만 사용합니다. 공정에 습도가 없으면 키트 없이 사용하고, 습열 공정에서는 키트를 반드시 장착하세요.

습열 공정용 씰 키트 구성

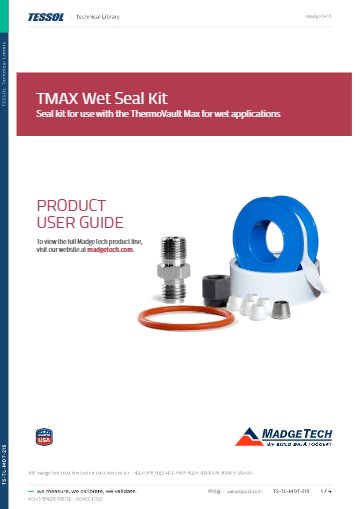

TMAX Wet Seal Kit에는 피팅 본체, 너트, 테플론 페룰 5개, 스테인리스 페룰 1개, O-ring이 들어 있습니다. ThermoVault Max와 HiTemp140-FP·-PT 로거에 사용하며, 오토클레이브 같은 습열 환경에서 로거의 기밀을 지켜 줍니다.

로거 호환

쉴드별 호환 로거와
프로그래밍 방법

쉴드와 로거의 짝 맞추기

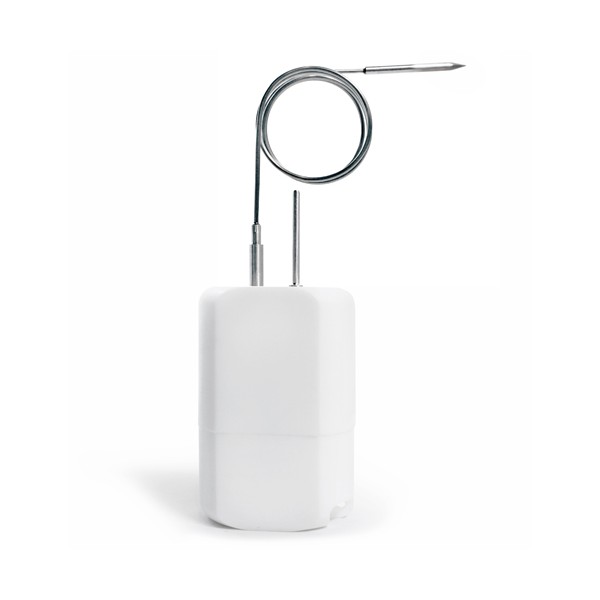

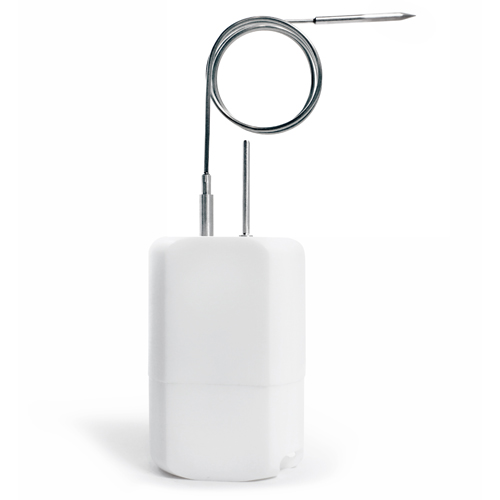

HiTemp140-TS는 HiTemp140-5.25/7, -PT, -FP 로거용이고 ThermoVault Max는 HiTemp140-M12, -FP, -TC, -PT 로거용입니다. 이중 프로브 로거 HiTemp140x2에는 HiTemp140x2-TS를 사용하며, 로거 설정은 IFC400 도킹에 올려 MadgeTech 소프트웨어로 진행합니다.

사양

서멀 쉴드 4종 비교와
씰 키트 사양

항목HiTemp140-TSThermoVault MaxHiTemp140x2-TSTMAX Wet Seal Kit
MadgeTech 품번900262-00 (벤트) / 900263-00 (플러시)900000-00900285-00
구분서멀 쉴드열 장벽 케이스서멀 쉴드습열용 씰 키트
사용 온도-200~+250 °C건열 +400 °C, 습열 +250 °C (TMAX Wet Seal Kit 사용)-200~+250 °C습열 +250 °C
대상 로거HiTemp140-5.25/7, -PT, -FPHiTemp140-M12, -FP, -TC, -PTHiTemp140x2 이중 프로브 로거ThermoVault Max, HiTemp140-FP, -PT
프로그래밍IFC400 필요해당 없음
IP 등급씰 키트 장착 시 IP68 (-60~+250 °C)해당 없음
씰 키트 필요 조건해당 없음습열 공정에서 필요, 건열 단독 사용은 키트 불필요해당 없음

시리즈 공통 사양

항목사양
TMAX Wet Seal Kit 구성피팅 본체 · 너트 · 테플론 페룰 5개 · 스테인리스 페룰 1개 · O-ring
로거 설정 방법IFC400 도킹에 로거를 올려 MadgeTech 소프트웨어로 시작 방법과 읽기 속도 설정
HiTemp140-TS 타입Vented(벤트) · Flush(플러시)

활용 분야

고온 공정의
온도 기록 현장

  • 오븐 모니터링 — 오븐 안 온도 변화를 로거로 기록합니다.
  • 식품 가공 — 땅콩 로스팅 같은 로스팅과 가공 공정의 온도를 기록합니다.
  • 오토클레이브 검증 — 멸균 공정의 습열 온도 이력을 남깁니다.
  • 건열 멸균·탈발열 — ThermoVault Max로 건열 멸균과 탈발열 공정의 온도를 기록합니다.

선택 가이드

로거와 공정에 따른 서멀 쉴드 선택

이럴 때 (현장 조건)권장 모델선택 이유
HiTemp140-5.25/7, -PT, -FP 로거를 보호할 때HiTemp140-TS해당 로거용 서멀 쉴드입니다.
HiTemp140-M12, -FP, -TC, -PT 로거를 보호할 때ThermoVault Max해당 로거용 열 장벽 케이스입니다.
이중 프로브 HiTemp140x2 로거를 보호할 때HiTemp140x2-TS이중 프로브 로거용 쉴드입니다.
습열 고온 공정일 때ThermoVault Max + TMAX Wet Seal Kit습열에서는 씰 키트를 장착합니다.

구성·옵션

품번과 별도 준비물

모델PN사양대상
HiTemp140-TS900262-00 (벤트) / 900263-00 (플러시)-200~+250 °CHiTemp140-5.25/7, -PT, -FP, 프로그래밍에 IFC400 필요
ThermoVault Max900000-00건열 +400 °C, 습열 +250 °C (TMAX Wet Seal Kit 사용), 키트 장착 시 IP68 -60~+250 °CHiTemp140-M12 / -FP / -TC / -PT
HiTemp140x2-TS900285-00-200~+250 °CHiTemp140x2 이중 프로브 로거
TMAX Wet Seal Kit습열 +250 °CThermoVault Max, HiTemp140-FP, -PT
