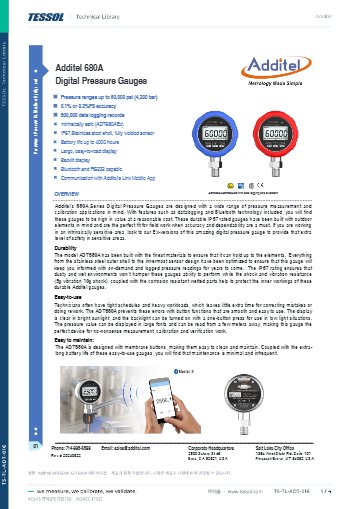

제품 자료
제품문의 구매하기

야외 배관에서도 압력을 점검하는
IP67 디지털 압력 게이지

Additel ADT680A · ADT680AEx 디지털 압력 게이지

견적 받기

Additel ADT680A는 0.1 % 또는 0.2 % FS 정확도에 완전 용접 센서와 304 SS 외장, IP67 보호 등급을 갖춘 디지털 압력 게이지(현장 점검·기록용 테스트 게이지)입니다. 공정·유압·가스 배관의 압력을 점검하고 기록하는 데 적합하며, 본질안전 방폭형 ADT680AEx도 같은 계열로 구성됩니다.

AA 건전지 3개로 초당 3회 측정하는 초안정 모드에서 4,000시간, 10초당 1회 측정하는 저전력 모드에서 최대 18,000시간 사용할 수 있어 건전지 교체 부담이 적습니다. 이 현장용 게이지는 (주)테솔이 국내에 공식 공급합니다.

0.1 % FS

정확도 (0.2 % FS 등급도 지정)

80만 건

-DL 옵션 기록 (시간 + 압력)

IP67

1 m 낙하 시험 통과 외장

20 m

블루투스 가시거리

특징

ADT680A 압력 게이지의
현장용 내구 구조

핵심 특징현장에서 달라지는 점
0.1 · 0.2 % FS 정확도공정 점검과 압력 기록에 필요한 오차 한도를 충족하면서도, 기준기급 등급보다 도입 부담이 작습니다.
800,000건 기록 옵션-DL 옵션을 선택하면 시간과 압력을 함께 기록해 배관 누설 시험과 압력 변화 이력을 자료로 남길 수 있습니다.
장시간 건전지 운용측정 속도를 낮추면 수천 시간 동안 건전지를 바꾸지 않아도 되므로 장기 감시 중 교체 횟수가 줄어듭니다.
IP67 외장과 낙하 시험1 m 낙하 시험과 진동·충격 조건을 통과한 구조라 공사 현장과 야외 배관에서 취급 부담이 줄어듭니다.
완전 용접 센서스테인리스 외장에 센서를 용접으로 결합해 접합부 누설과 오염을 막습니다.
멤브레인 버튼과 백라이트버튼 면이 매끈해 기름때를 닦아 내기 쉽고, 원버튼 백라이트로 어두운 설비실에서도 값이 잘 보입니다.

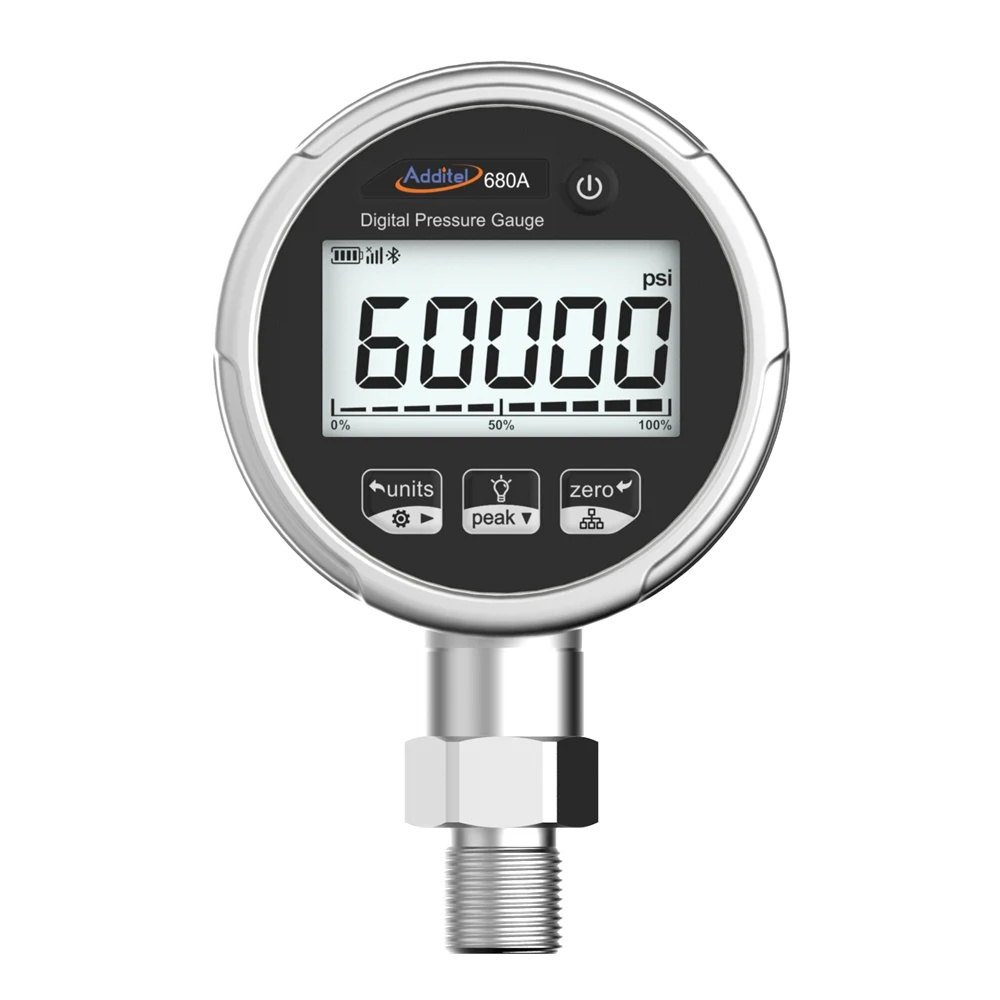

ADDITEL ADT680A - 표시창과 버튼, 하단 연결부가 보이는 압력 게이지 전면
표시창과 버튼, 하단 연결부가 보이는 압력 게이지 전면

용도 구분

ADT680A 점검용과
교정 기준용의 구분

교정 기준용 ADT681A·ADT685

ADT680A는 0.1 %·0.2 % FS 등급이라 공정 점검, 유압, 가스 배관 기록에 적합합니다. 다른 압력계를 교정하는 기준기로는 0.01 % FS 등급을 지정할 수 있는 ADT681A나 ADT685가 맞습니다. ADT680A에는 기압계와 절대압 모드가 없어 게이지와 복합 범위만 측정합니다.

전원 운용

ADT680A 측정 속도별
건전지 수명

초안정 모드는 초당 3회 측정에서 4,000시간, 초당 10회에서 1,000시간을 운용합니다. 저전력 모드는 초당 2회에서 5,000시간, 초당 1회에서 9,000시간이고, 10초당 1회로 낮추면 18,000시간까지 늘어납니다. 자동 꺼짐은 15·30·45·60·90·120분 가운데 고를 수 있으며, 기본값은 사용하지 않음입니다.

RS232 케이블로 외부 전원을 연결하면 건전지는 예비 전원이 됩니다. 다만 위험장소에서는 RS232를 사용하지 마세요.

사용 방법

ADT680A 블루투스 앱 연결과
RS232 통신 설정

ADT680A는 Bluetooth로 Additel Link 앱에 연결하고, RS232 케이블로 PC에 연결합니다. 본체 메뉴에서 통신 주소와 속도, 기록 간격을 직접 설정합니다.

소프트웨어·도구하는 일
Additel Link (모바일 앱)Bluetooth로 연결해 값 확인
Additel/Log II (9502)PC에서 실시간 기록
Additel/ACal (9530)교정 작업 관리와 인증서 작성

처음 연결하는 순서

순서할 일
1메인 화면에서 Zero 버튼을 길게 눌러 Bluetooth를 켜고 스마트폰의 Bluetooth도 켭니다.
2스마트폰에 Additel Link 앱을 설치합니다.
3앱에서 게이지 QR 코드를 스캔하거나 게이지의 MAC 주소를 직접 검색해 연결합니다.
4PC로 연결하려면 RS232 케이블을 연결하고 Settings > Communication에서 Add와 bAUd를 정합니다.
5기록하려면 Unit 버튼을 길게 눌러 Settings에 들어가 REC에서 GAP(기록 간격)을 정하고 기록을 켭니다.

RS232 포트는 위험 장소에서 사용하지 않습니다. 통신 속도는 4800, 9600, 19200, 38400 중에서 고르며 기본값은 9600입니다.

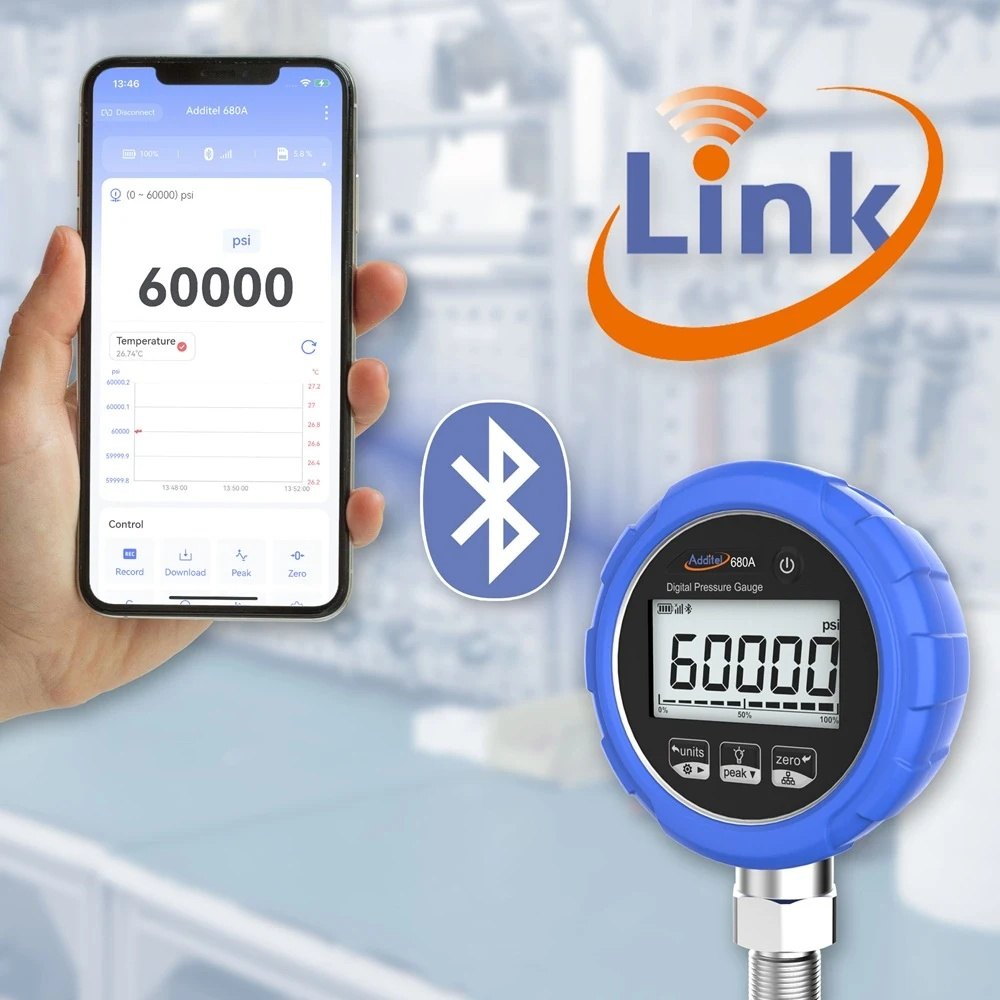

ADDITEL ADT680A - 스마트폰 앱에 압력 값이 표시되는 블루투스 연동 화면
스마트폰 앱에 압력 값이 표시되는 블루투스 연동 화면

사양

0.1·0.2 % FS
범위별 상세 사양

게이지 범위 코드범위 (psi)범위 (bar)파열 압력
V15−14.5−1.03×
GP550.353×
GP10100.73×
GP15151.03×
GP30302.03×
GP50503.53×
GP1001007.03×
GP150150103×
GP300300203×
GP500500353×
GP600600403×
GP1K1,000703×
GP1.5K1,5001003×
GP2K2,0001403×
GP3K3,0002003×
GP5K5,0003503×
GP10K10,0007001.5×
GP15K15,0001,0001.5×
GP20K20,0001,4001.5×
GP25K25,0001,6001.5×
GP30K30,0002,0001.5×
GP36K36,0002,5001.5×
GP40K40,0002,8001.35×
GP50K50,0003,5001.2×
GP60K60,0004,2001.1×

복합 압력 범위

범위 코드범위 (psi)범위 (bar)파열 압력
CP5±5±0.353×
CP10±10±0.73×
CP15−14.5 ~ 15±13×
CP30−14.5 ~ 30−1 ~ 23×
CP50−14.5 ~ 50−1 ~ 3.53×
CP100−14.5 ~ 100−1 ~ 73×
CP150−14.5 ~ 150−1 ~ 103×
CP300−14.5 ~ 300−1 ~ 203×
CP500−14.5 ~ 500−1 ~ 353×
CP600−14.5 ~ 600−1 ~ 403×
CP1K−14.5 ~ 1,000−1 ~ 703×

시리즈 공통 사양

항목사양
정확도0.1 % 또는 0.2 % FS (복합 범위는 스팬이 FS) · 주문 코드 10 = 0.1 % FS, 20 = 0.2 % FS
측정 종류게이지 · 복합만 (기압계와 절대압 모드 없음)
압력 단위Pa · kPa · MPa · psi · bar · mbar · kgf/cm² · % · inH2O@4 °C · mmH2O@4 °C · inHg@0 °C · mmHg@0 °C · 수주 6종(inH2O 20 °C, inH2O 60 °F, mmH2O 20 °C, mmH2O 15 °C, ftH2O 60 °F, ftH2O 4 °C) · 사용자 단위 1개(Link 앱에서 환산 계수 설정)
화면FSTN 세그먼트 LCD, 3분할 배치, 흰색 백라이트 · 4 · 5자리 전환 · 글자 높이 14.5 mm
표시 속도저전력 모드 기본 초당 3회 · 초당 10회 ~ 10초당 1회 조정
필터평균(3 ~ 10 샘플) 또는 1차 저역 통과
온도보상 −10 ~ 50 °C · 동작 −20 ~ 50 °C · 보관 −40 ~ 75 °C
습도 · 고도5 ~ 95 %RH 비응축 · 해발 3,000 m 미만
기록 (-DL 옵션)80만 건 (시간 + 압력) 또는 40만 건 (시간 · 압력 · 온도) · 1 ~ 99,999초
통신블루투스 (가시거리 20 m) · RS232 (위험장소에서 사용하지 않음) · Additel Link 앱
전원AA 건전지 3개 (RS232 케이블 외부 전원 가능) · 초안정 모드 4,000시간 (초당 3회) · 저전력 모드 최대 18,000시간 (10초당 1회)
자동 꺼짐15 · 30 · 45 · 60 · 90 · 120분 선택 (기본 사용하지 않음)
과압 경고FS의 120 % 초과 시 화면 점멸
압력 연결 (15,000 psi 이하)1/4 NPT · 1/2 NPT · 1/4 BSP · 1/2 BSP · M20×1.5 수나사
압력 연결 (15,000 psi 초과)1/4 HP 암나사 (Autoclave F-250-C) 또는 수나사 (M-250-C)
외장304 SS · 316L SS 접액부 · Ø105 × 46.5 × 148.5 mm · 0.58 kg
보호 · 내환경IP67 (액체 매체) · 1 m 낙하 · 진동 5 g (20 ~ 2,000 Hz) · 충격 10 g
센서 구조 · 조작완전 용접 · 멤브레인 버튼 · 원버튼 백라이트
방폭 (ADT680AEx)EU II 1G Ex ia IIC T4 Ga (−20 ~ 50 °C) · 북미 Class I Div 1 Groups A–D T4 · Class I Zone 0 AEx ia IIC T4 Ga · 국제 Ex ia IIC T4 Ga
CE전 모델
교정 성적서ISO 17025 인정 교정 성적서(데이터 포함)
품질 보증1년
기본 구성품고무 부트 · AA 알칼리 건전지 3개 · ISO 17025 인정 교정 성적서

활용 분야

공정·유압·가스 배관의
점검과 기록

  • 공정 설비 점검 — 현장 압력을 직접 측정하고 기록해 설비 가동 조건을 확인합니다.
  • 유압 라인 기록 — 압력 변화를 -DL 옵션으로 저장해 이상 구간을 추적합니다.
  • 가스 배관 점검 — 시험 포트에 연결해 배관 압력과 누설 시험 결과를 확인합니다.
  • 게이지 현장 확인 — 설치된 압력계의 지시값과 바로 비교합니다.

선택 가이드

요구 정확도에 맞는
Additel 압력 게이지 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
현장 점검과 압력 기록이 목적일 때ADT680A0.1 · 0.2 % FS 등급에 AA 건전지로 4,000시간 운용해 현장 점검과 기록에 충분합니다.
0.01 % FS 등급과 기압계 옵션이 필요할 때ADT681A교정 기준으로 사용할 수 있는 0.01 % FS 등급을 지정할 수 있습니다.
기압계가 기본으로 들어 있어야 할 때ADT685 · ADT686모든 모델에 기압계가 내장되어 절대압을 표시합니다.

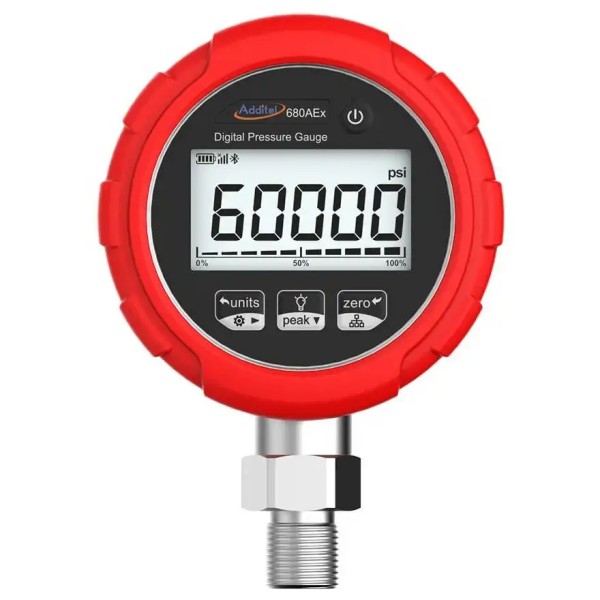

본질안전 방폭 사양이 필요할 때ADT680AExEx ia IIC T4 Ga 등급이라 본질안전 방폭이 요구되는 장소에 맞습니다.

구성·옵션

ADT680A 주문 옵션과
별매 액세서리

구분내용
주문 구성정확도 코드 10 · 20 / 압력 단위 PSI · BAR / 범위 코드 / 포트 코드
기록 옵션-DL, 80만 건(시간 + 압력) 또는 40만 건(시간 · 압력 · 온도)
압력 포트 코드N 1/4 NPT 수나사 · N2 1/2 NPT · B 1/4 BSP · B2 1/2 BSP · M M20×1.5 · AF Autoclave F-250-C · AM Autoclave M-250-C
별매 액세서리9258 파란색 고무 부트(680A) · 9259 빨간색 고무 부트(680AEx) · 9040 자석 걸이 스트랩 · 9262 보호 필름 키트 · 9250 전천후 커버 · 9920 휴대 케이스(680A) · 9919EX-1 휴대 케이스(680AEx) · 9814-X 전원 키트(어댑터와 RS232 케이블) · 9050 USB-RS232 어댑터 · 9050-EXT RS232 연장 케이블(9 ft)
소프트웨어9502 Additel/Log II · 9530-BASIC · 9530-PRO · 9530-NET Additel/ACal

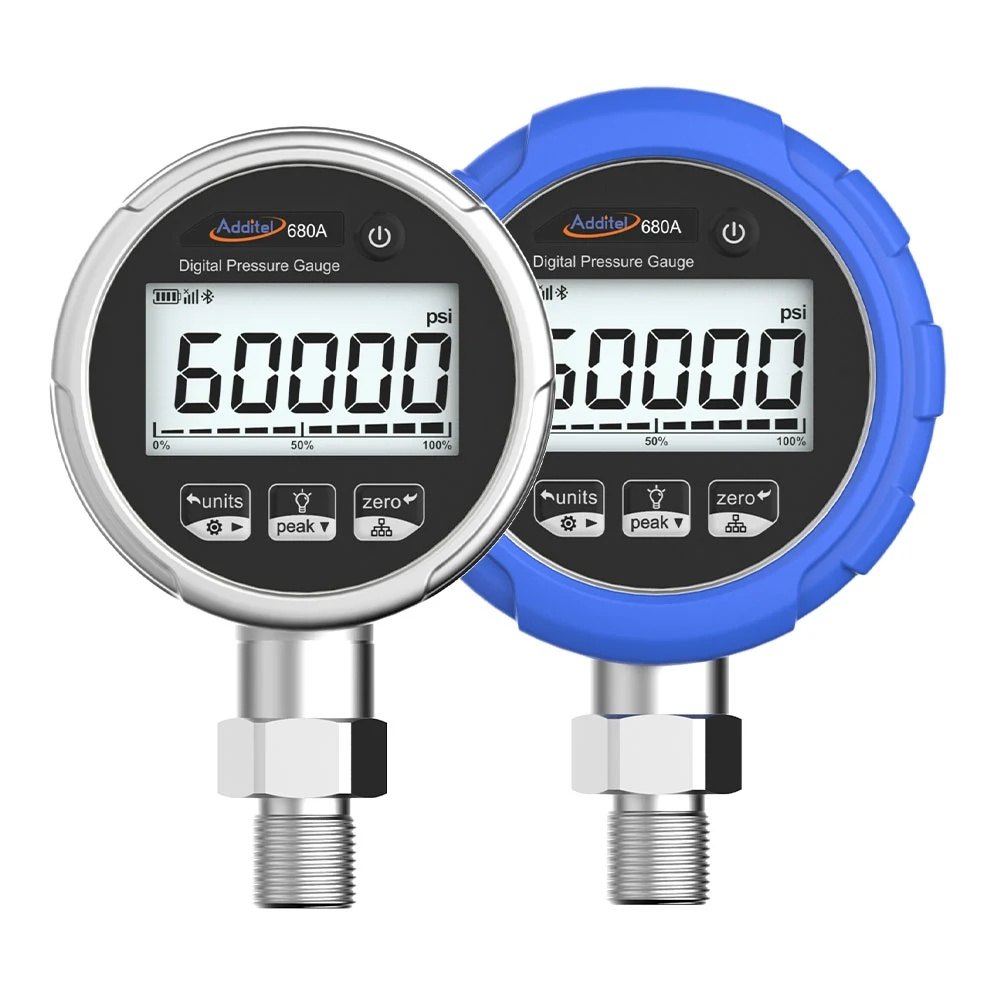

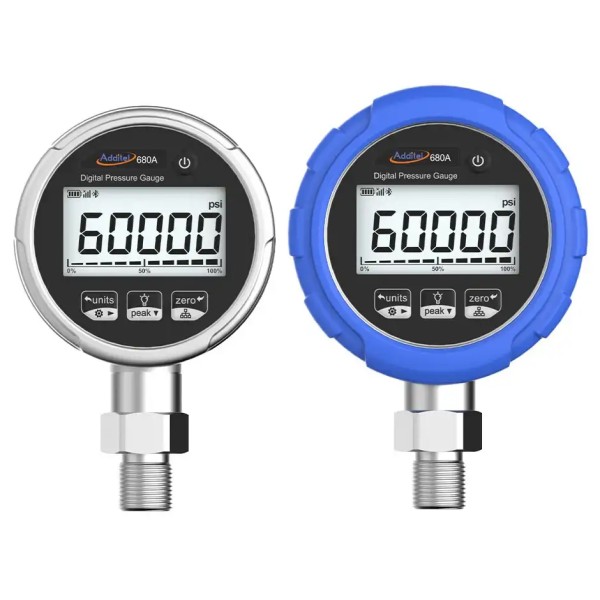

ADDITEL ADT680A - 스테인리스 본체와 파란 보호 커버 게이지를 나란히 놓은 모습
스테인리스 본체와 파란 보호 커버 게이지를 나란히 놓은 모습

교정 관리

현장용 게이지의
정기 교정과 KOLAS

현장 점검용 게이지도 허용 오차를 유지하려면 주기적으로 교정해야 하며, 주기는 사용 빈도를 보고 사용 기관이 정합니다. ADT680A의 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
