Additel ADT685 · ADT685Ex 디지털 압력 게이지

견적 받기

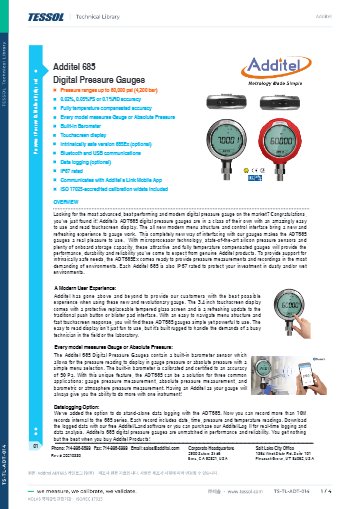

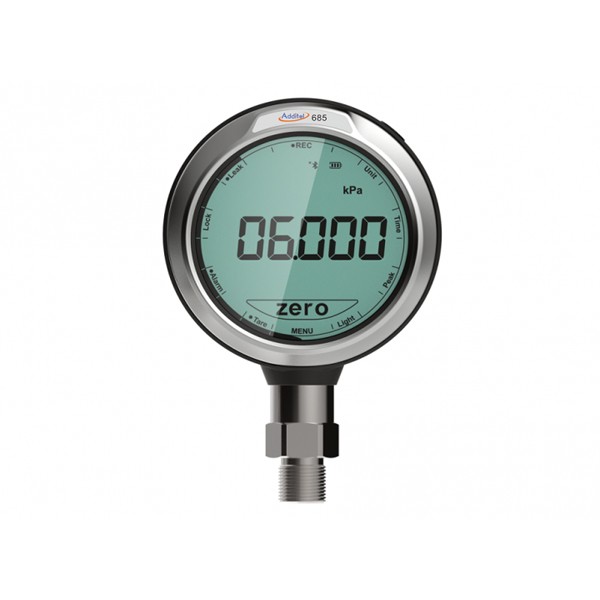

Additel ADT685는 3.4 in 세그먼트 터치스크린과 AA 건전지 3개 전원을 갖춘 디지털 압력 게이지(디지털 테스트 게이지)입니다. 정확도는 0.01 % FS 등급부터 지정할 수 있으며, 같은 계열의 본질안전 방폭형 ADT685Ex와 함께 공정 라인의 압력계와 트랜스미터를 교정합니다.

내장 기압계(55 Pa)로 게이지압과 절대압을 함께 측정하고, 데이터 로깅 옵션을 더하면 날짜·시간·압력·온도를 1,000만 건까지 기록합니다. 4~20 mA 출력 옵션은 일반형 ADT685에만 있습니다. 이 계열은 (주)테솔이 국내에 공식 공급합니다.

0.01 % FS

최상 정확도 등급, GP15K까지

1,500시간

AA 건전지 3개, 일반 사용

4 ~ 20 mA

출력 옵션 (ADT685 전용)

Ex ia IIC T4 Ga

ADT685Ex ATEX 등급

특징

ADT685의 건전지 전원과
0.01 % FS 정확도

핵심 특징현장에서 달라지는 점
0.01 % FS 등급GP15K까지 지정할 수 있는 최상 등급이라, 휴대형 게이지로도 교정실 기준기에 가까운 허용 오차를 확보합니다.
AA 건전지 3개 전원충전 일정을 챙길 필요 없이 건전지만 갈아 끼우면 되므로, 외근 교정 중 전원 문제로 작업이 끊기는 일이 줄어듭니다.
세그먼트 터치스크린5½자리 표시가 햇빛 아래에서도 선명해서 야외 공정 라인의 점검 시간이 줄어듭니다.
4~20 mA 출력 옵션ADT685의 압력 신호를 제어반이나 DCS로 보낼 수 있어, 별도 트랜스미터 없이도 패널에서 압력을 감시합니다.

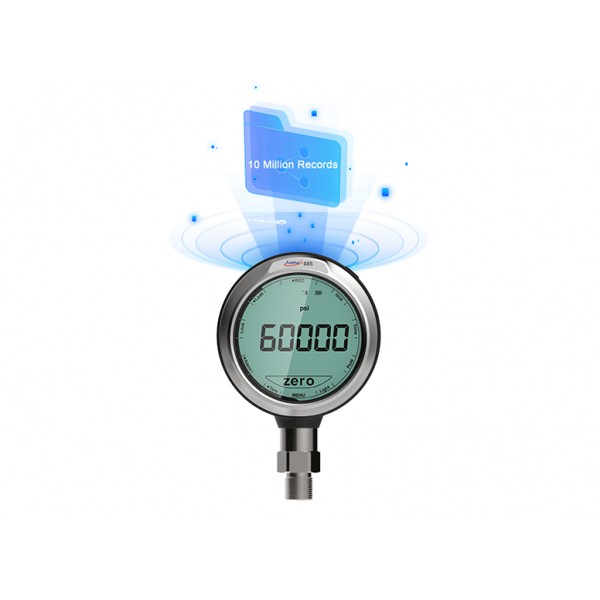

10,000,000건 기록-DL 옵션으로 날짜·시간·압력·온도를 함께 기록해 두면 장기 시험의 이력 자료로 활용할 수 있습니다.
ATEX 본질안전 모델ADT685Ex는 II 1G Ex ia IIC T4 Ga 등급이라 폭발성 가스 분위기의 계측 구성에도 포함할 수 있습니다.

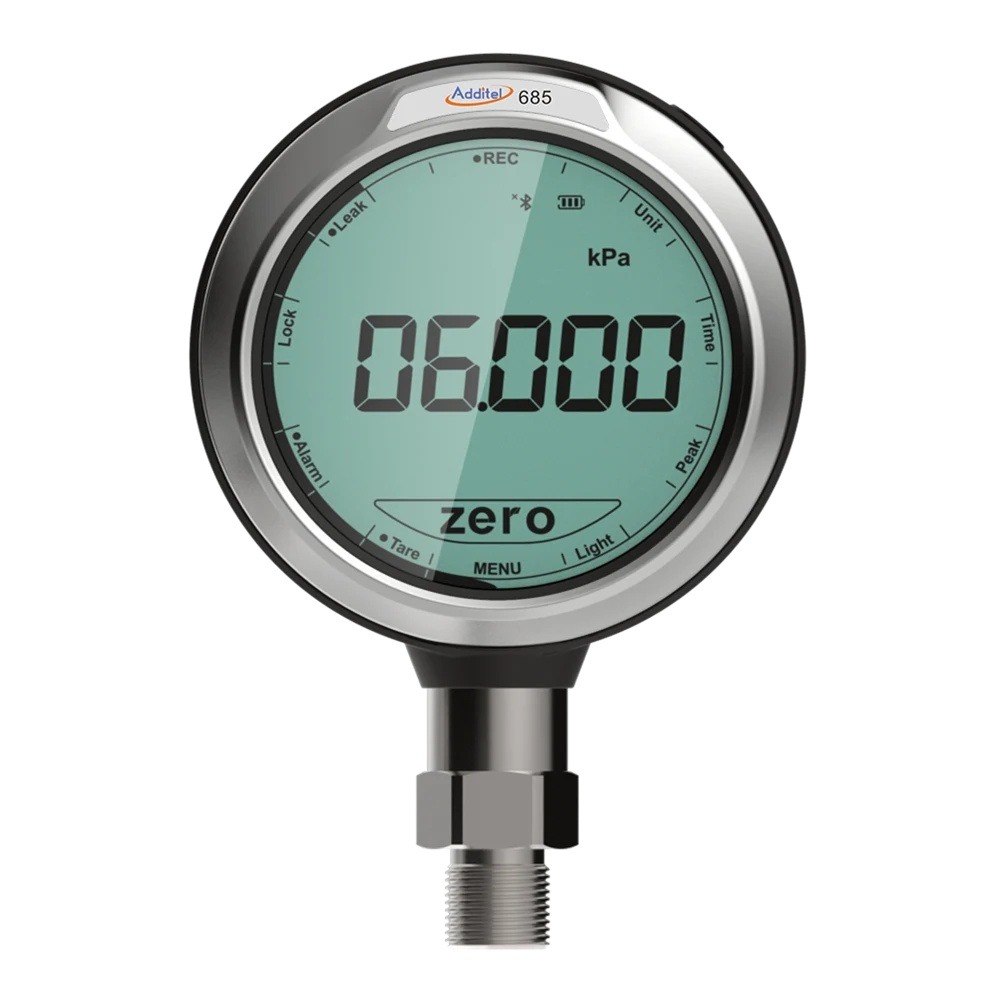

ADDITEL ADT685 - 액정 표시창과 접속부가 있는 디지털 압력 게이지
액정 표시창과 접속부가 있는 디지털 압력 게이지

정확도 등급

ADT685 0.01 % FS 등급의
적용 범위

0.01 % FS는 GP15K까지만 지정할 수 있습니다. GP20K~GP40K의 최상 등급은 0.05 % FS, GP50K와 GP60K는 0.1 % FS입니다. 또 GP2와 CP2의 0.01 % FS는 기체 매체에서만 적용되며, 차압 DP 범위에는 0.01 % 등급이 없습니다.

읽음값 등급(RD)은 범위의 0~20 % 구간에서 0.02 % FS, 20~110 % 구간에서 0.1 % 읽음값이 적용됩니다. 진공 쪽은 0.25 % FS이며, 이때 FS는 −14.5 psi입니다.

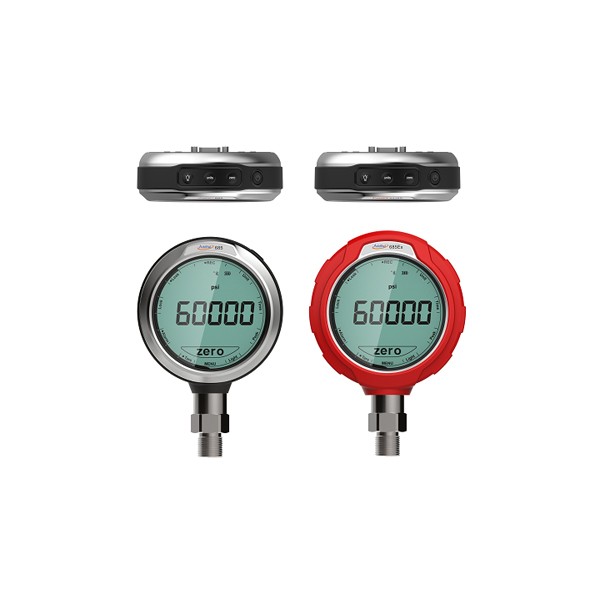

Ex 모델

ADT685 일반형과
Ex 모델의 차이

방폭형에서 빠지는 기능

ADT685Ex는 본질안전 설계를 위해 RS-485 통신, 4~20 mA 출력, 5 V dc 어댑터를 지원하지 않습니다. 압력 측정과 블루투스, USB Type-C, 데이터 로깅은 일반형과 같습니다. 4~20 mA 출력이 필요한 현장이라면 일반형 ADT685를, 방폭 구역이라면 건전지 전원의 ADT685Ex를 고르세요.

사용 방법

ADT685 RS-485·4~20 mA 옵션과
앱 연결 방법

ADT685는 USB Type-C, Bluetooth 기본에 RS-232 또는 RS-485, 4~20 mA 출력 옵션을 더할 수 있습니다. Additel Link 앱으로 값을 확인하고 Additel/Log II로 기록합니다.

소프트웨어·도구하는 일
Additel Link (모바일 앱)Bluetooth로 연결해 원격 모니터링과 제어
Additel/Log II (9502)PC에서 실시간 기록

처음 연결하는 순서

순서할 일
1상태 표시줄의 Bluetooth 아이콘을 눌러 Bluetooth를 켭니다.
2스마트폰의 Additel Link 앱에서 게이지를 찾아 연결합니다.
3PC 연결은 USB Type-C 케이블을 쓰고, 옵션 RS-485 모듈이면 DB9의 5번 GND, 6번 D+, 9번 D-에 배선합니다.
4RS-232 또는 RS-485 모듈에서는 통신 주소와 통신 속도를 본체 화면에서 설정합니다.
5메인 화면 메뉴 바의 REC를 눌러 기록 간격을 정하고 OK로 기록을 시작합니다.

RS-485와 4~20 mA 출력은 685Ex 모델에는 없습니다. 4~20 mA 모듈은 DC 12~36 V 외부 전원이 필요합니다.

사양

ADT685 0.01 % FS 등급
범위별 상세 사양

게이지 범위 코드범위 (psi)범위 (bar)FS 등급 (%)읽음값 등급 (%)
V15−14.5−1.00.01 / 0.02 / 0.05해당 없음
GP220.160.01 / 0.02 / 0.05해당 없음
GP550.350.01 / 0.02 / 0.050.1
GP10100.70.01 / 0.02 / 0.050.1
GP15151.00.01 / 0.02 / 0.050.1
GP30302.00.01 / 0.02 / 0.050.1
GP50503.50.01 / 0.02 / 0.050.1
GP1001007.00.01 / 0.02 / 0.050.1
GP150150100.01 / 0.02 / 0.050.1
GP300300200.01 / 0.02 / 0.050.1
GP500500350.01 / 0.02 / 0.050.1
GP600600400.01 / 0.02 / 0.050.1
GP1K1,000700.01 / 0.02 / 0.050.1
GP1.5K1,5001000.01 / 0.02 / 0.050.1
GP2K2,0001400.01 / 0.02 / 0.050.1
GP3K3,0002000.01 / 0.02 / 0.050.1
GP5K5,0003500.01 / 0.02 / 0.050.1
GP10K10,0007000.01 / 0.02 / 0.050.1
GP15K15,0001,0000.01 / 0.02 / 0.050.1
GP20K20,0001,4000.05 / 0.1해당 없음
GP25K25,0001,6000.05 / 0.1해당 없음
GP30K30,0002,0000.05 / 0.1해당 없음
GP36K36,0002,5000.05 / 0.1해당 없음
GP40K40,0002,8000.05 / 0.1해당 없음
GP50K50,0003,5000.1 / 0.2해당 없음
GP60K60,0004,2000.1 / 0.2해당 없음

복합 압력 범위

범위 코드범위 (psi)범위 (bar)FS 등급 (%)읽음값 등급 (%)
CP2±2±0.160.01 / 0.02 / 0.05해당 없음
CP5±5±0.350.01 / 0.02 / 0.050.1
CP10±10±0.70.01 / 0.02 / 0.050.1
CP15−14.5 ~ 15±10.01 / 0.02 / 0.050.1
CP30−14.5 ~ 30−1 ~ 20.01 / 0.02 / 0.050.1
CP50−14.5 ~ 50−1 ~ 3.50.01 / 0.02 / 0.05해당 없음
CP100−14.5 ~ 100−1 ~ 70.01 / 0.02 / 0.050.1
CP150−14.5 ~ 150−1 ~ 100.01 / 0.02 / 0.050.1
CP300−14.5 ~ 300−1 ~ 200.01 / 0.02 / 0.050.1
CP500−14.5 ~ 500−1 ~ 350.01 / 0.02 / 0.05해당 없음
CP600−14.5 ~ 600−1 ~ 400.01 / 0.02 / 0.05해당 없음
CP1K−14.5 ~ 1,000−1 ~ 700.01 / 0.02 / 0.05해당 없음

차압 범위

범위 코드범위 (inH2O)범위 (mbar)FS 등급 (%)정압
DP1±1±2.50.05±10
DP2±2±5.00.05±10
DP5±5±100.05±10
DP10±10±250.05±10
DP20±20±500.05±10
DP30±30±750.05±10
DP50±50±1250.05±10
DP100±100±2500.02±15
DP150±150±3500.0250
DP300±300±7000.0250

기압 범위

범위 코드범위정확도
BP60 ~ 110 kPa55 Pa
BPH60 ~ 110 kPa22 Pa

시리즈 공통 사양

항목사양
정확도 코드685(Ex)-01 = 0.01 % · -02 = 0.02 % · -05 = 0.05 % FS (GP15K까지) · 10 = 0.1 % FS · 20 = 0.2 % FS · RD = 0.1 % 읽음값
0.01 % FS 조건GP2 · CP2는 기체 매체에서만 · 차압 DP 범위에는 해당 없음
진공 정확도 (RD 등급)0.25 % FS (FS = −14.5 psi)
내장 기압계55 Pa (BPH 옵션 22 Pa)
화면3.4 in FSTN 세그먼트 정전식 터치스크린 · 5½자리 · 교체형 강화유리 보호 필름
표시 속도기본 초당 3회 · 초당 10회 ~ 20초당 1회 조정
압력 단위Pa · kPa · MPa · psi · bar · mbar · kgf/cm² · inH2O@4 °C · mmH2O@4 °C · inHg@4 °C · mmHg@4 °C · 사용자 단위 3개
온도보상 · 동작 −10 ~ 50 °C · 보관 −30 ~ 70 °C
습도0 ~ 95 % 비응축
압력 연결 (15,000 psi 미만)1/4 NPT · 1/2 NPT · 1/4 BSP · 1/2 BSP · M20×1.5 수나사
압력 연결 (15,000 psi 이상)1/4 HP 암나사 (Autoclave F-250-C) 또는 수나사 (M-250-C)
기록 (-DL 옵션)1,000만 건 (날짜 · 시간 · 압력 · 온도) · 0.1 ~ 9999.9초
통신 · 출력USB Type-C · 블루투스 기본 · RS-232 또는 RS-485 옵션 · 4 ~ 20 mA 출력 옵션 (RS-485 · 4 ~ 20 mA는 685Ex 제외)
전원AA 알칼리 건전지 3개 (포함), 일반 1,500시간, 자동 꺼짐 시간 선택 · 5 V dc 어댑터 옵션 (110/220 V, 685Ex 제외)
외장304 SS 케이스 · 316 SS 접액부 (범위에 따라 다름) · 118 × 42 × 178 mm · 0.68 kg

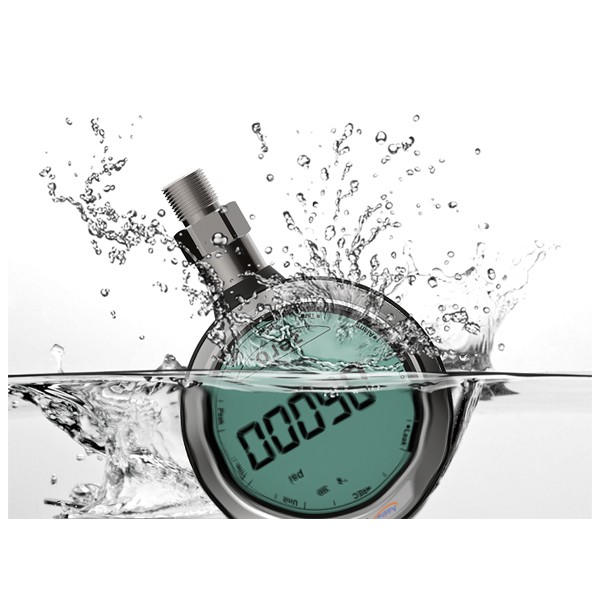

보호 · 내환경IP67 · 진동 5 g (10 ~ 500 Hz) · 충격 8 g/11 ms
방폭 (ADT685Ex)ATEX II 1G Ex ia IIC T4 Ga
인증 (ADT685)CE, UKCA
과압 경고화면 경고 (120 % 미만)
앱Additel Link 원격 모니터링 · 제어
품질 보증1년
기본 구성품고무 부트 · AA 건전지 3개 · USB Type-C 케이블 · ISO 17025 인정 교정 성적서 · RS-485 모델 어댑터 · 4 ~ 20 mA 모델 케이블 · 실리콘 튜브 1 m 2개(차압 모델)

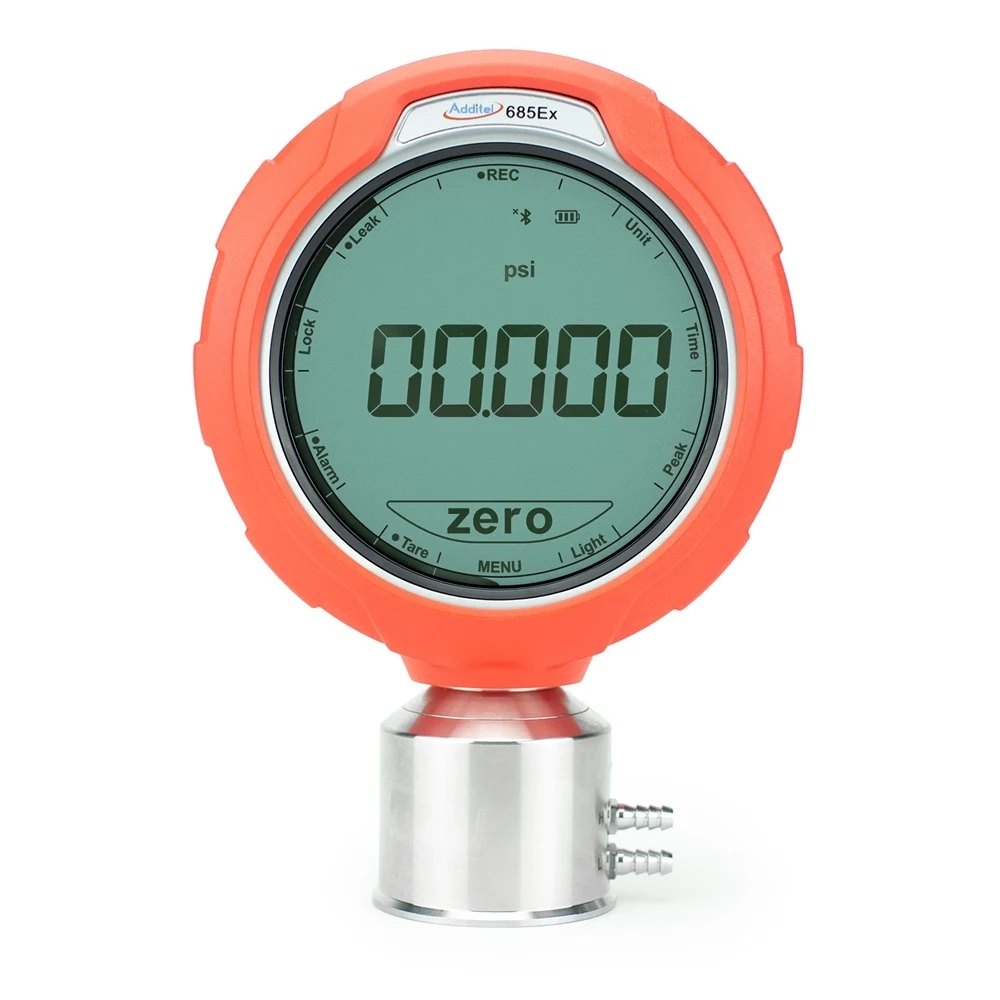

ADDITEL ADT685 - 주황색 보호 커버와 다이어프램 접속부의 게이지
주황색 보호 커버와 다이어프램 접속부의 게이지

활용 분야

ADT685를 건전지 기준 게이지로
사용하는 현장

  • 공정 라인 기준 — 현장 압력계와 트랜스미터를 비교 교정할 때 건전지 전원의 기준 게이지로 들고 다닙니다.
  • 패널 신호 전달 — 4~20 mA 출력을 제어반에 연결하면 계측반에서 압력 변화를 감시할 수 있습니다.
  • 장기 압력 기록 — -DL 옵션으로 무인 시험 동안의 압력과 온도 이력을 남깁니다.
  • 절대압과 차압 — 기압계와 차압 범위를 갖춰 진공, 절대압, 미세 차압을 한 계열로 측정합니다.

선택 가이드

기능별로 비교하는
Additel 압력 교정 장비

이럴 때 (현장 조건·용량)권장 모델선택 이유
0.01 % FS 등급이 꼭 필요하다면ADT685GP15K까지 0.01 % FS 등급을 지정할 수 있어 기준 교정에 맞습니다.
컬러 화면과 충전식 배터리를 원한다면ADT686컬러 터치스크린에 리튬이온 배터리를 갖춘 구성이라 이 조건에 맞습니다.
mA · V 전기 신호까지 함께 교정해야 할 때ADT67324 V 루프 전원과 HART 옵션을 갖춘 교정기라 전기 신호 교정까지 한 대로 처리합니다.
본질안전 방폭형이 필요하다면ADT685ExATEX II 1G Ex ia IIC T4 Ga 등급이라 폭발 위험 구역에서 사용할 수 있습니다.

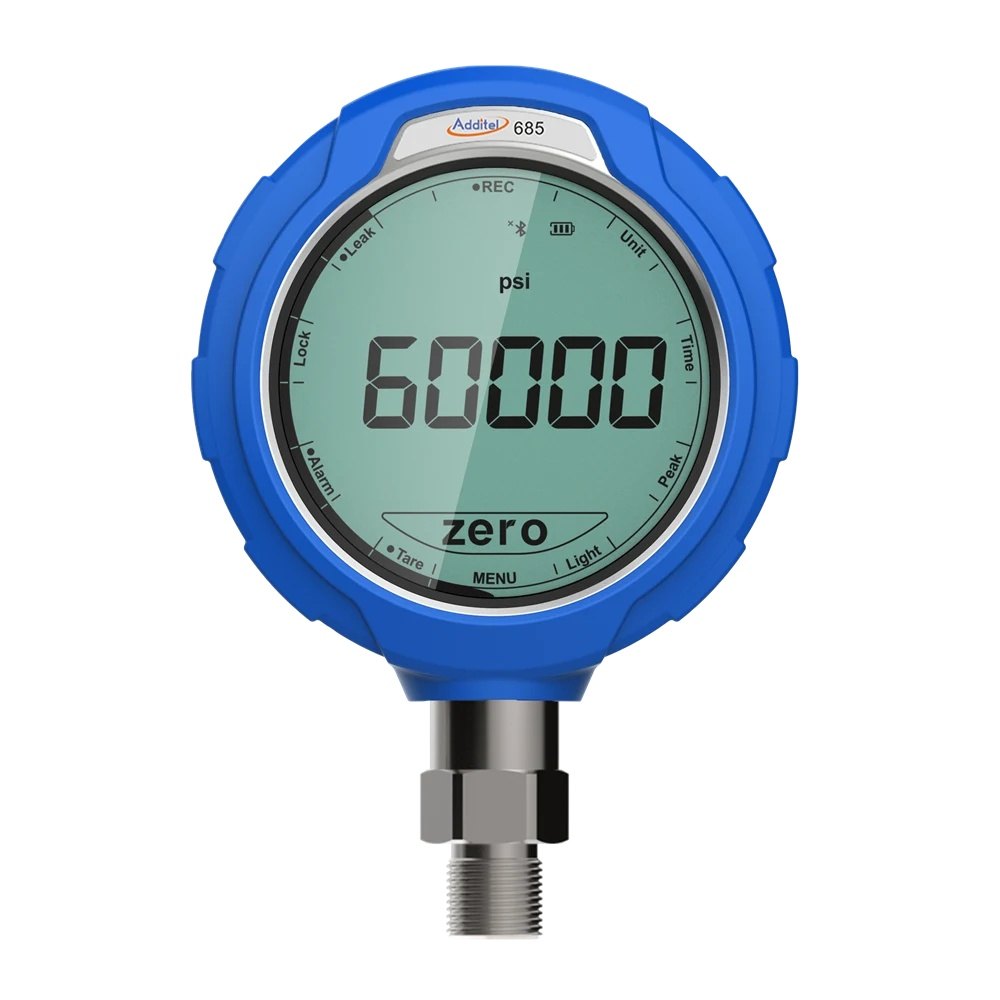

ADDITEL ADT685 - 파란 보호 커버를 씌운 디지털 압력 게이지
파란 보호 커버를 씌운 디지털 압력 게이지

구성·옵션

ADT685 주문 옵션과
별매 액세서리

구분내용
주문 옵션데이터 로깅(-DL) · RS-232(232) · RS-485(485) · 4 ~ 20 mA 출력(20MA) (RS-485 · 4 ~ 20 mA는 685Ex 제외)
압력 포트 코드N 1/4 NPT 수나사 · N2 1/2 NPT · B 1/4 BSP · B2 1/2 BSP · M M20×1.5 · AF Autoclave F-250-C 암나사 · AM Autoclave M-250-C 수나사
별매 액세서리9903 휴대 케이스 · 9040 자석 걸이 스트랩 · 9810 5 V dc 어댑터(110/220 V) · 9050 USB-RS232 어댑터 · 9050-EXT RS232 연장 케이블(9 ft) · 9260 보호 필름 키트 · 9257 야외 빗물 덮개
소프트웨어9502 Additel/Log II · 9530-BASIC Additel/ACal(기본) · 9530-NET Additel/ACal(네트워크판) · Additel/Land(무료)

교정

ADT685 교정 주기와
KOLAS 교정

0.01 % FS 등급을 기준기로 사용한다면, 교정 주기는 사용 빈도와 허용 오차를 보고 각 기관이 정합니다. 교정이 필요할 때는 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

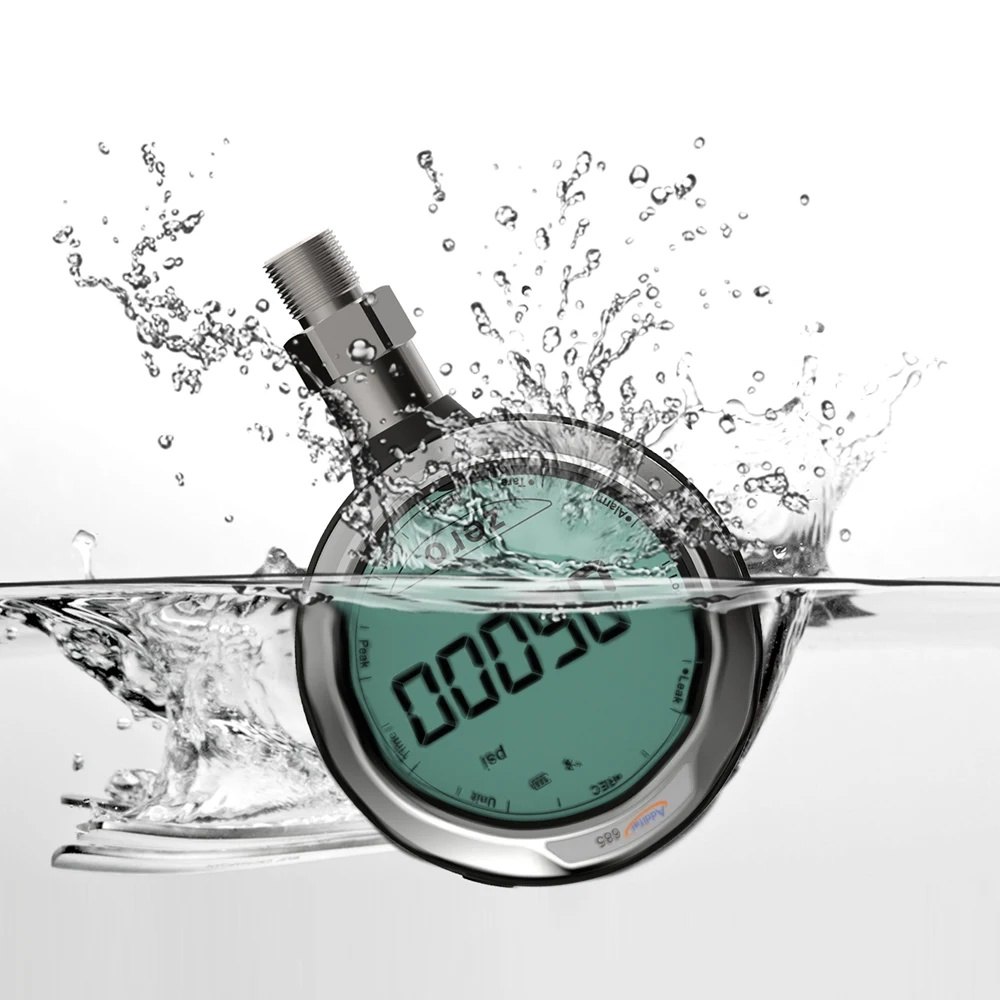

ADDITEL ADT685 - 물에 잠기며 물보라가 튀는 디지털 압력 게이지
물에 잠기며 물보라가 튀는 디지털 압력 게이지

관련 제품

ADT685와 견줘 볼
Additel 압력 게이지
