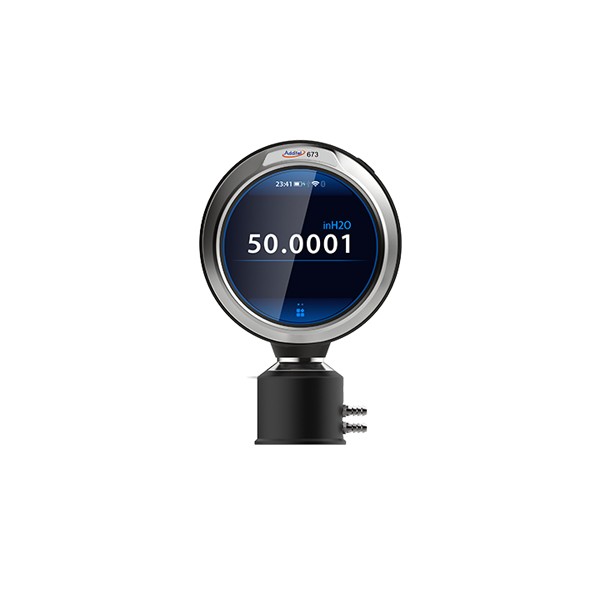

Additel ADT673 디지털 압력 교정 게이지

MODEL: ADT673
브랜드: ADDITEL

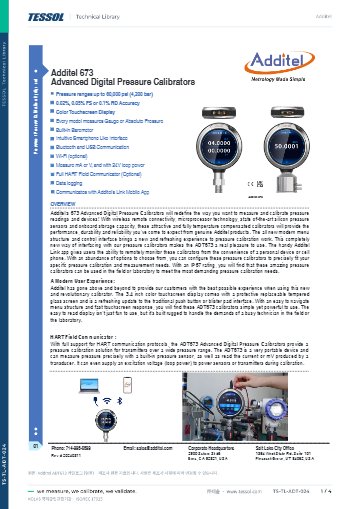

제품 자료: 카탈로그 (영문)

Additel 2003 종합 카탈로그

Additel 온도제품 종합카탈로그 (국문)

제품문의 구매하기

압력 트랜스미터와 스위치를
현장에서 교정하는 압력 교정기

Additel ADT673 디지털 압력 교정기

견적 받기

Additel ADT673은 3.4 in 컬러 터치스크린 압력 게이지에 직류 ±30 V·±30 mA 측정, 24 V 루프 전원, 스위치 시험을 더한 디지털 압력 교정기(압력·mA 루프 교정기)입니다. 압력 트랜스미터와 압력 스위치를 현장에서 한 대로 교정할 수 있습니다.

전류 측정 정확도는 읽음값의 0.01 %에 1.5 µA를 더한 값(8~38 °C)이라 4~20 mA 루프의 미세한 출력 편차도 구분합니다. 펌프를 내장하지 않으므로 별도 압력원과 연결해 사용하며, 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.02 % FS

압력 정확도 최상 등급

±30 mA

전류 측정 범위, 0.01 % 읽음값

24 V

루프 전원 출력, 최대 30 mA

HART

필드 커뮤니케이터 옵션

특징

ADT673 압력 교정기의
압력·전기 측정 기능

핵심 특징	현장에서 달라지는 점
압력과 mA·V 동시 측정	압력 입력과 루프 전류가 한 화면에 함께 표시되므로 트랜스미터 응답을 따로 계산하지 않고 바로 기록할 수 있습니다.
직류 ±30 V·±30 mA	읽음값의 0.01 %에 고정 항을 더한 정확도로 측정해 소형 트랜스미터의 작은 출력 오차까지 구분합니다.
24 V 루프 전원	트랜스미터에 최대 30 mA를 공급하므로 벤치에서도 현장에서도 별도 전원 없이 단독으로 교정할 수 있습니다.
스위치 시험	열림·닫힘 상태를 표시하고 기계식·NPN·PNP 스위치를 모두 시험해 압력 스위치의 동작점과 복귀점을 확인합니다.
HART 옵션	전체 HART 필드 커뮤니케이터 옵션을 더하면 스마트 트랜스미터의 트림과 설정까지 같은 장비로 처리할 수 있습니다.
8 GB 데이터 기록	수동·자동 기록으로 1억 건 이상 저장하므로 교정 이력과 시험 데이터를 한 장비에 모아 둘 수 있습니다.

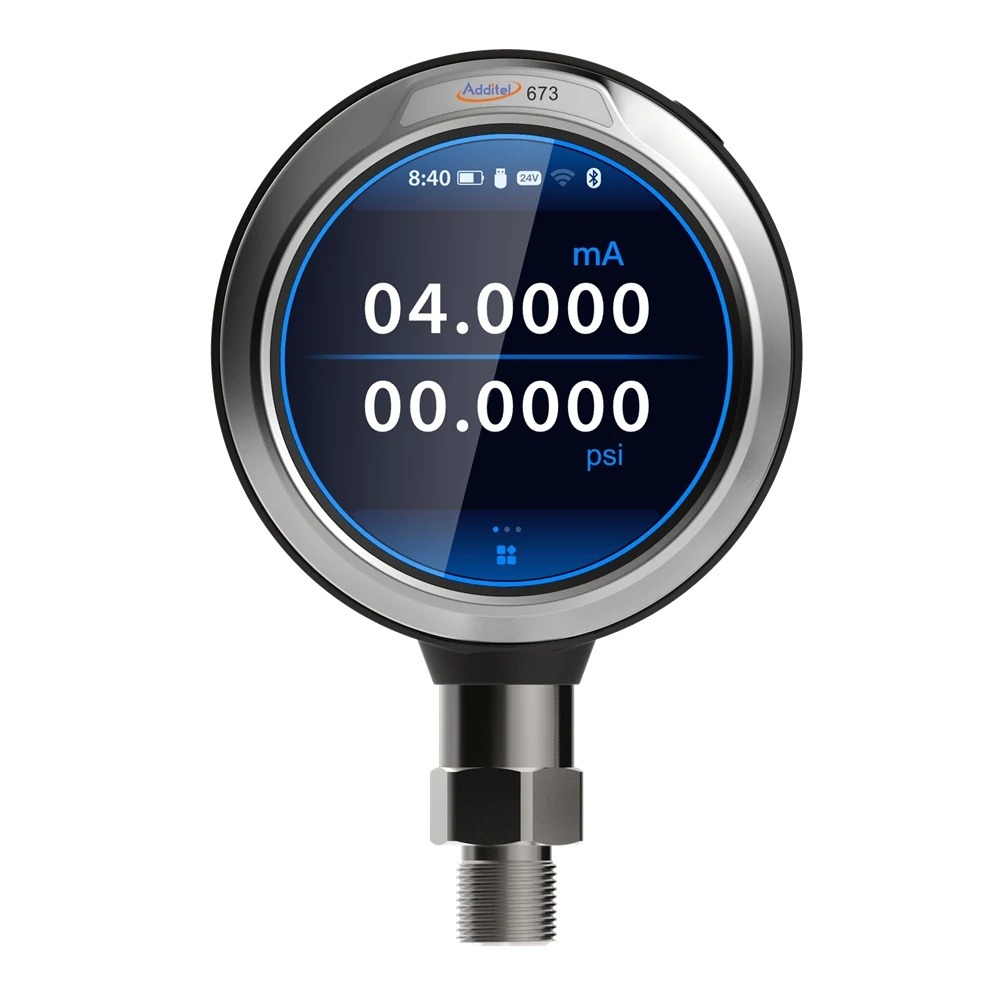

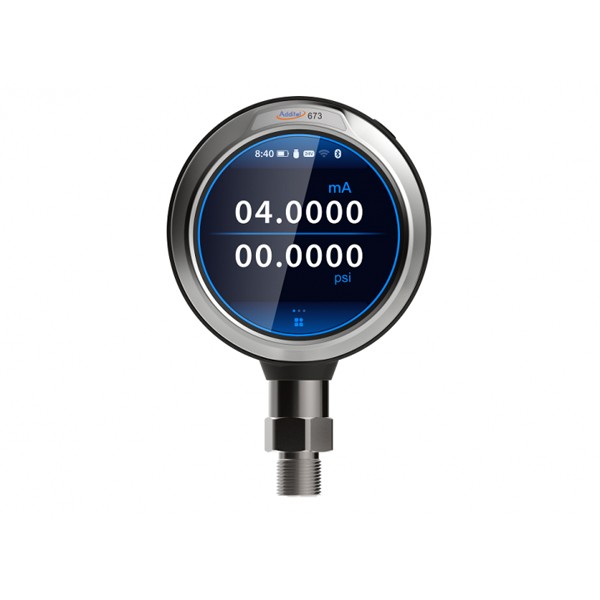

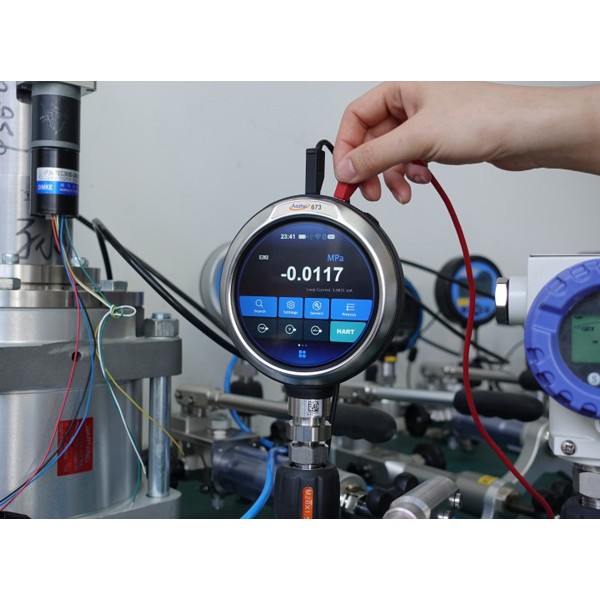

전류와 압력 값이 표시된 디지털 압력 게이지 전면

전기 정확도

ADT673 전기 측정 조건과
온도 계수

전기 측정 정확도는 8~38 °C 조건에서 적용됩니다. −10~8 °C와 38~50 °C에서는 (5 ppm 읽음값 + 5 ppm FS)/°C를 정확도에 더합니다. 12 mA를 읽을 때 오차는 읽음값의 0.01 %인 1.2 µA에 1.5 µA를 더한 2.7 µA입니다.

압력 정확도는 ADT686과 같은 계열입니다. 읽음값 등급(673-RD)은 범위의 0~20 %에서 0.02 % FS, 20~110 %에서 0.1 % 읽음값입니다.

루프 시험

루프 전원과
스위치 시험 운용

트랜스미터·스위치 시험 구성

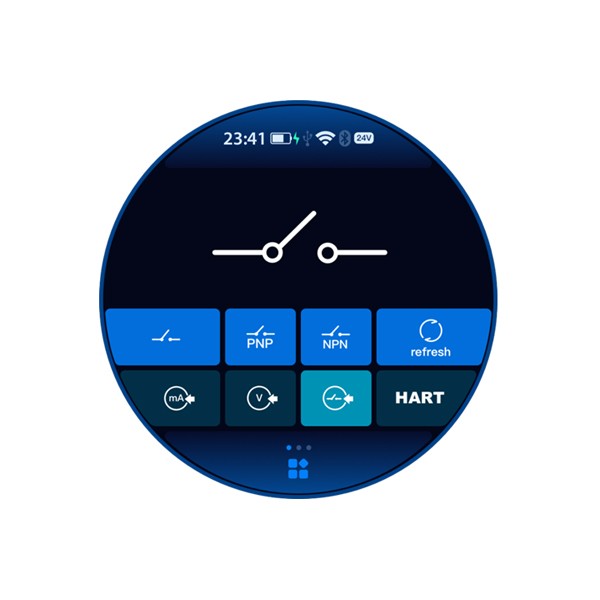

24 V ±1 V 루프 전원은 최대 30 mA까지 공급합니다. 스위치 시험은 열림·닫힘 상태를 표시하며 기계식 스위치와 NPN·PNP 디지털 스위치를 모두 다루고, 디지털 스위치의 트리거 전압은 2.7 V입니다. 펌프가 내장되어 있지 않으므로 핸드 펌프나 압력 컨트롤러와 함께 구성하세요.

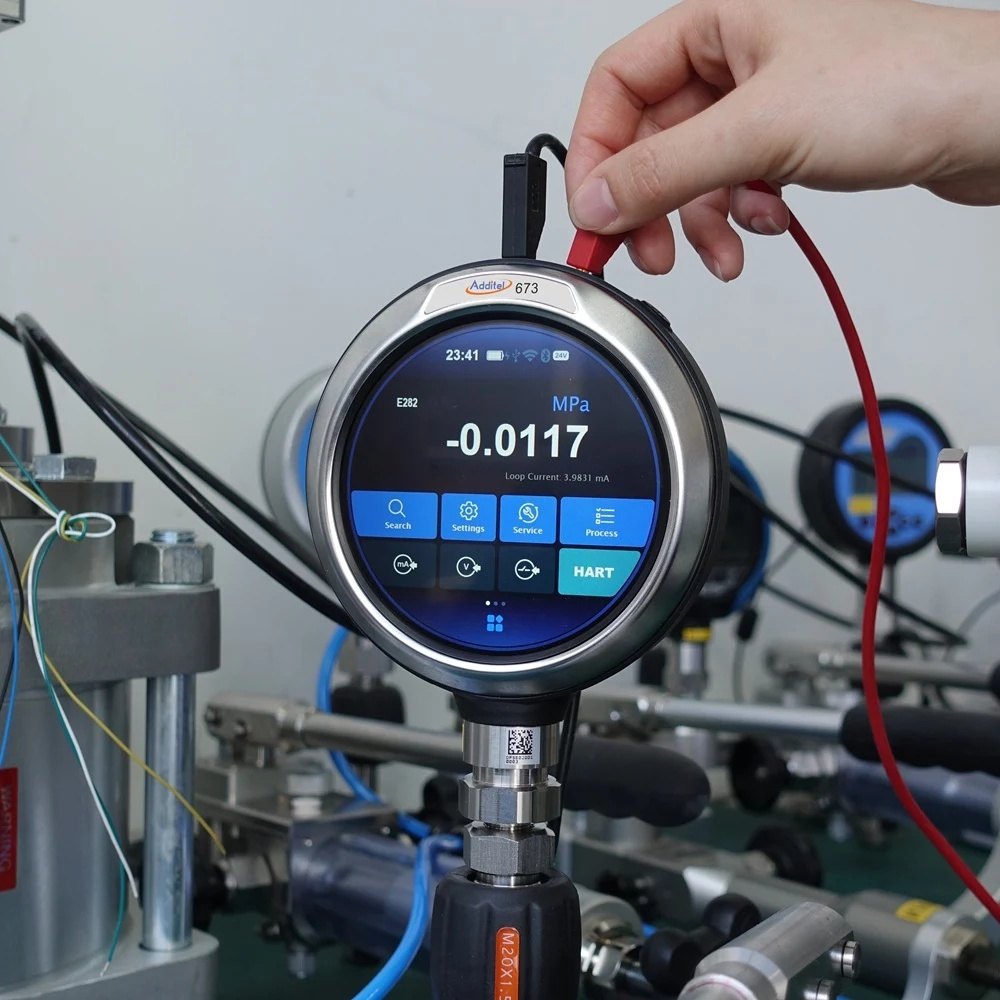

설비 현장에서 압력 게이지를 확인하며 측정하는 모습

사용 방법

ADT673 Additel Link 연결과
원격 명령 예시

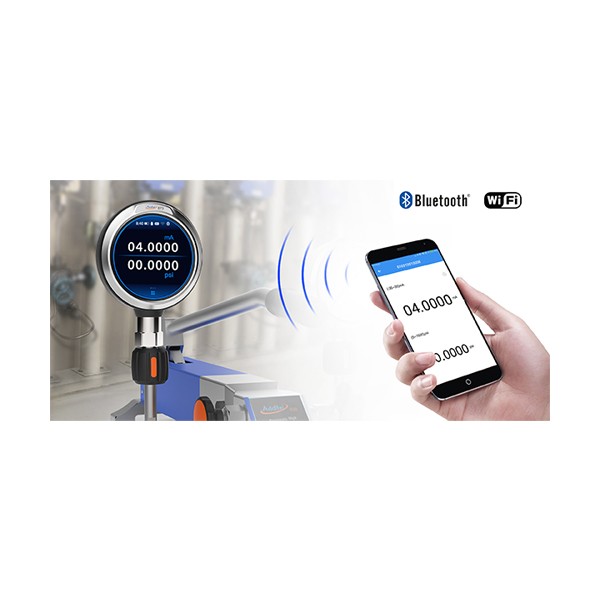

ADT673은 Bluetooth 기본, USB Type-C, 옵션 RS232·Wi-Fi로 앱과 PC에 연결합니다. 매뉴얼 부록에 원격 명령이 수록되어 있어 압력 읽기와 HART 검색을 프로그램에서 호출할 수 있습니다.

소프트웨어·도구	하는 일
Additel Link (모바일 앱)	Bluetooth로 연결해 원격 모니터링
Additel/Log II (9502)	PC에서 실시간 기록과 보고서 작성
Additel/ACal (9530-BASIC, 9530-NET)	교정 작업 관리와 인증서 작성
HART 필드 커뮤니케이터 (옵션)	스마트 트랜스미터 트림과 설정

처음 연결하는 순서

순서	할 일
1	기능 메뉴의 시스템 설정 > 통신 설정 > Bluetooth에서 Bluetooth를 켭니다.
2	Additel Link 앱에서 Scan or Add Device로 ADT673을 찾아 추가합니다.
3	Wi-Fi 옵션을 쓰면 ACloud 항목에서 QR 코드 버튼을 눌러 코드를 표시하고 Additel Link 앱으로 스캔합니다.
4	PC 연결은 Type-C 변환 어댑터와 USB 케이블을 사용하거나, RS232 옵션이면 RS232 통신 설정에서 속도 등을 맞춥니다.
5	기능 메뉴의 Data Log에서 압력 모듈 영점을 잡은 뒤 이름과 기록 간격 등을 입력하고 기록을 시작합니다.

원격 명령 예시

명령	하는 일
*idn?	일련번호와 소프트웨어 버전 읽기
Pressure?	현재 압력값 읽기
Pressure:zero	압력 모듈 영점 조정
System:ble:status?	Bluetooth 상태 읽기
Hart:search start	HART 장치 검색 시작
Hart:devices?	검색된 HART 장치 목록 읽기

명령과 매개변수는 공백으로 구분하며 종단 문자는 \r\n, \r, \n, \0 중 하나를 사용합니다. 전체 목록은 설치한 버전의 매뉴얼 부록 C를 확인하세요.

ACloud 서비스는 선택 사양 Wi-Fi 모듈이 있어야 쓸 수 있습니다.

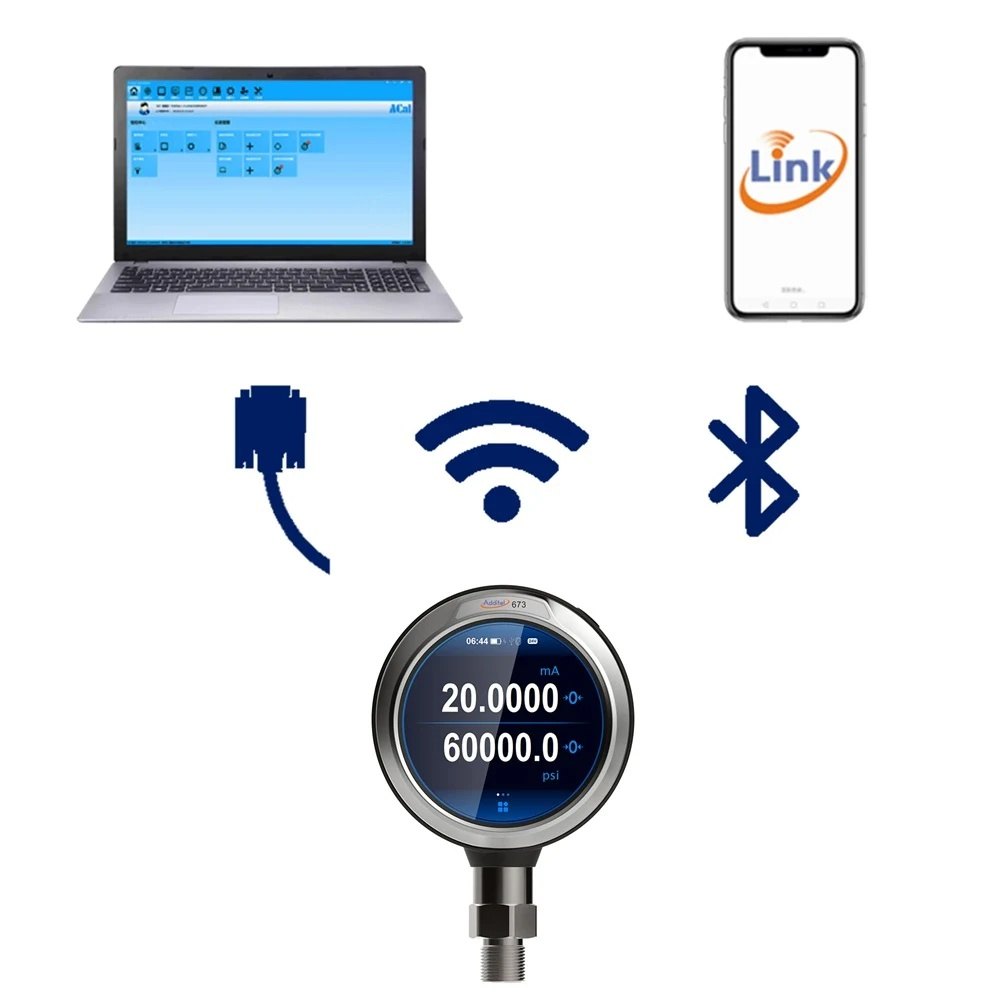

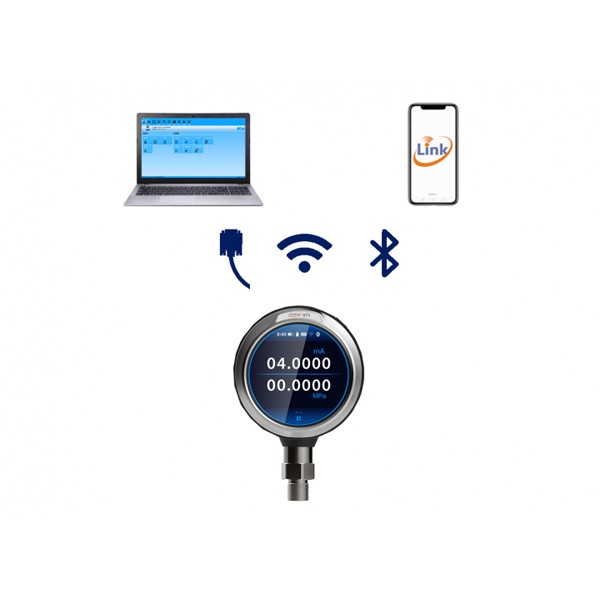

PC, 스마트폰, 무선 통신으로 연결되는 구성도

사양

ADT673
압력·전기 상세 사양

게이지 범위 코드	범위 (psi)	범위 (bar)	FS 등급 (%)	읽음값 등급 (%)
V15	−14.5	−1.0	0.02 / 0.05	해당 없음
GP2	2	0.16	0.02 / 0.05	해당 없음
GP5	5	0.35	0.02 / 0.05	0.1
GP10	10	0.7	0.02 / 0.05	0.1
GP15	15	1.0	0.02 / 0.05	0.1
GP30	30	2.0	0.02 / 0.05	0.1
GP50	50	3.5	0.02 / 0.05	0.1
GP100	100	7.0	0.02 / 0.05	0.1
GP150	150	10	0.02 / 0.05	0.1
GP300	300	20	0.02 / 0.05	0.1
GP500	500	35	0.02 / 0.05	0.1
GP600	600	40	0.02 / 0.05	0.1
GP1K	1,000	70	0.02 / 0.05	0.1
GP1.5K	1,500	100	0.02 / 0.05	0.1
GP2K	2,000	140	0.02 / 0.05	0.1
GP3K	3,000	200	0.02 / 0.05	0.1
GP5K	5,000	350	0.02 / 0.05	0.1
GP10K	10,000	700	0.02 / 0.05	0.1
GP15K	15,000	1,000	0.05 / 0.1	0.1
GP20K	20,000	1,400	0.05 / 0.1	해당 없음
GP25K	25,000	1,600	0.05 / 0.1	해당 없음
GP30K	30,000	2,000	0.05 / 0.1	해당 없음
GP36K	36,000	2,500	0.05 / 0.1	해당 없음
GP40K	40,000	2,800	0.05 / 0.1	해당 없음
GP50K	50,000	3,500	0.1 / 0.2	해당 없음
GP60K	60,000	4,200	0.1 / 0.2	해당 없음

복합 · 차압 · 기압 범위	범위 코드
복합	CP2 · CP5 · CP10 · CP15 · CP30 · CP100 · CP150 · CP300 · CP500 · CP600 · CP1K (−1 ~ 70 bar)
차압	DP1 · DP2 · DP5 · DP10 · DP20 · DP30 · DP50 · DP100 · DP150 · DP300 (±2.5 mbar ~ ±700 mbar)
기압	BP · BPH (60 ~ 110 kPa)

전기 측정과 시리즈 공통 사양

항목	사양
압력 정확도	673-02 0.02 % FS · 673-05 0.05 % FS · 673-RD 범위 0 ~ 20 % 0.02 % FS, 20 ~ 110 % 0.1 % 읽음값 · 주문 코드 10 = 0.1 % FS · 20 = 0.2 % FS · 1년 안정도 포함
고압 범위 최상 등급	GP15K ~ GP40K 0.05 % FS · GP50K · GP60K 0.1 % FS
내장 기압계	55 Pa (BPH 옵션 22 Pa)
직류 전압	±30.0000 V, ±(0.01 % 읽음값 + 1.5 mV) (8 ~ 38 °C)
직류 전류	±30.0000 mA, ±(0.01 % 읽음값 + 1.5 µA) (8 ~ 38 °C)
전기 온도계수	−10 ~ 8 °C · 38 ~ 50 °C에서 (5 ppm 읽음값 + 5 ppm FS)/°C
루프 전원	24 V ±1 V, 최대 30 mA
스위치 시험	열림 · 닫힘 표시 · 기계식 및 NPN/PNP 디지털 스위치 · 트리거 전압 2.7 V
HART	전체 HART 필드 커뮤니케이터 (옵션)
측정 종류	게이지 · 복합 · 절대 · 차압 · 기압
화면	3.4 in 컬러 정전식 터치스크린 · 교체형 강화유리 보호 필름
표시 속도 · 분해능	기본 초당 3회 (초당 10회 ~ 20초당 1회 조정) · 4 · 5 · 6자리 선택
압력 단위	Pa · kPa · MPa · psi · bar · mbar · kgf/cm² · inH2O@4 °C · mmH2O@4 °C · inHg@0 °C · mmHg@0 °C · 사용자 단위 5개
기록	8 GB (1억 건 이상) · 수동 · 자동 · 0.1 ~ 9999.9초
통신	USB Type-C · 블루투스 기본 · RS232 또는 Wi-Fi 옵션
앱	Additel Link 원격 모니터링
전원	충전식 리튬이온 · 일반 16시간 · 충전 약 4시간 · 5 V dc 어댑터(110/220 V)
온도 · 습도	보상 · 동작 −10 ~ 50 °C · 보관 −30 ~ 70 °C · 0 ~ 95 % 비응축
압력 연결 (15,000 psi 미만)	1/4 NPT · 1/2 NPT · 1/4 BSP · 1/2 BSP · M20×1.5 수나사
압력 연결 (15,000 psi 이상)	1/4 HP 암나사 (Autoclave F-250-C) 또는 수나사 (M-250-C) · 차압은 바브 피팅
외장 · 환경	304 SS 케이스 · 316 SS 접액부 (범위에 따라 다름) · 118 × 42 × 175 mm · 0.715 kg · IP67 · 진동 5 g (10 ~ 500 Hz) · 충격 8 g/11 ms
과압 경고	화면 경고 (120 %)
인증	CE, UKCA
품질 보증	1년
기본 구성품	고무 부트 · 테스트 리드 1세트 · 충전식 배터리 1개 · USB Type-C 케이블 · 전원 어댑터 · 실리콘 튜브 1 m 2개(차압 모델) · ISO 17025 인정 교정 성적서

활용 분야

트랜스미터와 스위치의
현장 교정

트랜스미터 현장 교정 — 압력과 mA 출력을 동시에 측정해 영점·스팬 오차를 계산합니다.
압력 스위치 시험 — 열림·닫힘 동작점과 복귀점을 기록해 설정값을 확인합니다.
HART 트랜스미터 설정 — HART 옵션으로 스마트 트랜스미터의 트림과 설정을 처리합니다.
교정 이력 관리 — 8 GB 메모리에 압력과 전기 신호를 함께 저장합니다.

선택 가이드

필요 기능에 맞는
Additel 압력 교정기 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
펌프까지 한 케이스로 구성할 때	Fluke Calibration 3130	전동 펌프를 내장해 압력원까지 한 케이스에 담은 압력 교정기입니다.
압력만 읽고 전기 신호가 필요 없을 때	ADT686	같은 외형의 압력 게이지라 전기 측정이 필요 없는 점검에 맞습니다.
4 ~ 20 mA 출력과 긴 배터리 수명이 필요할 때	ADT685	AA 건전지 3개로 1,500시간 운용해 배터리 교체 부담이 적습니다.
방폭형 압력 측정이 필요할 때	ADT685Ex	ATEX II 1G Ex ia IIC T4 Ga 등급 모델이라 폭발위험장소에서도 압력을 측정할 수 있습니다.

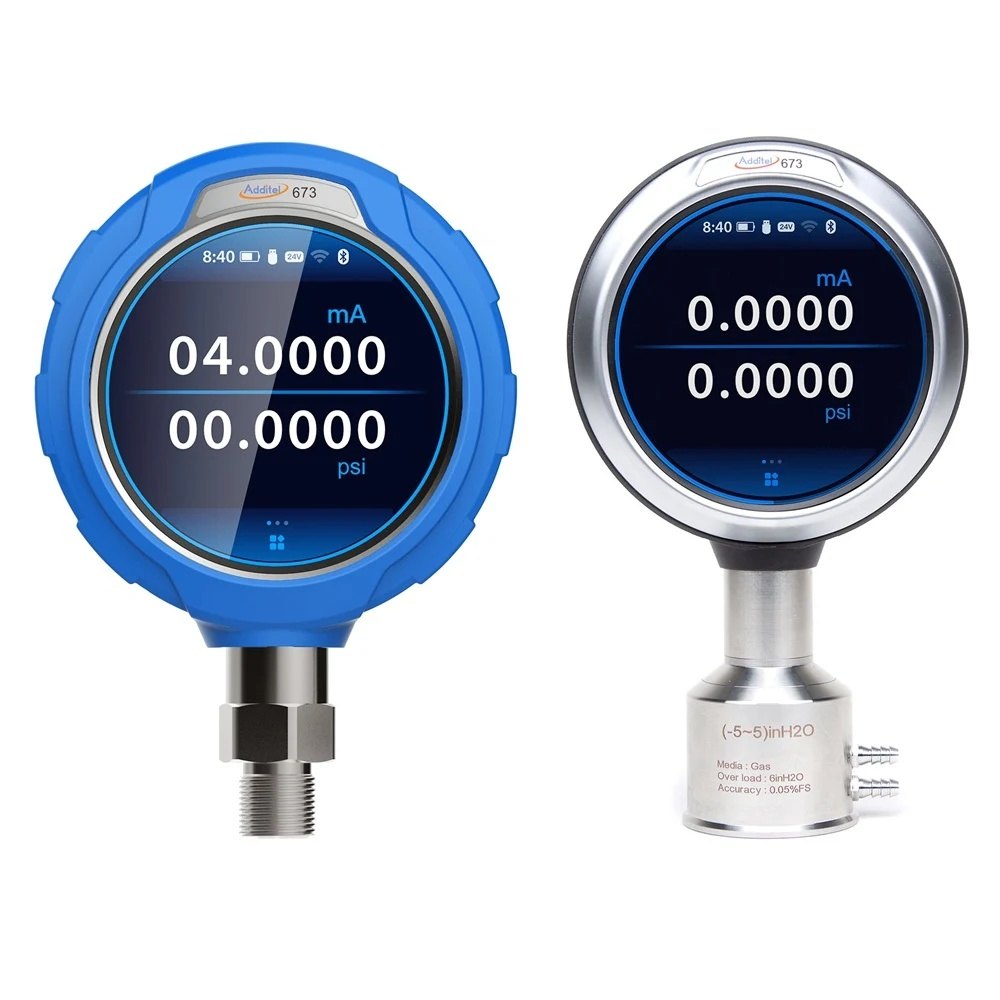

보호 커버를 씌운 게이지와 소형 센서 모듈 모습

구성·옵션

ADT673 옵션과
별매 액세서리

구분	내용
주문 옵션	HART 필드 커뮤니케이터 · Wi-Fi(WIFI) · RS232(232)
압력 포트 코드	N 1/4 NPT 수나사 · N2 1/2 NPT · B 1/4 BSP · B2 1/2 BSP · M M20×1.5 · AF Autoclave F-250-C 암나사 · AM Autoclave M-250-C 수나사
별매 액세서리	9903 휴대 케이스 · 9040 자석 걸이 스트랩 · 9260 보호 필름 키트 · 9257 야외 빗물 덮개 · 9050-EXT RS232 연장 케이블(9 ft)
소프트웨어	9502 Additel/Log II · 9530-BASIC Additel/ACal(기본) · 9530-NET Additel/ACal(네트워크판)

교정

ADT673 교정 주기와
KOLAS 교정 안내

압력과 전기 정확도 모두 1년 기준으로 관리하므로, 교정 주기는 사용 빈도와 허용 오차를 고려해 사용 기관이 정합니다. 주기가 정해지면 (주)테솔이 KOLAS 인정 범위 안에서 교정 일정을 안내해 드립니다.

ADT673과 비교할
Additel 압력 게이지

ADT673으로 압력을 만들 수 있습니까?
아닙니다. 펌프가 없는 측정용 교정기이므로 핸드 펌프나 압력 컨트롤러 같은 압력원을 따로 연결해야 합니다.
ADT673 전기 측정 정확도는 어느 온도 범위에서 적용됩니까?
8~38 °C에서 적용됩니다. −10~8 °C와 38~50 °C에서는 (5 ppm 읽음값 + 5 ppm FS)/°C를 정확도에 더합니다.
ADT673의 HART 기능은 기본 사양입니까?
아닙니다. 옵션이며, 옵션을 선택하면 전체 HART 필드 커뮤니케이터로 동작합니다.
ADT673은 ADT686과 어떤 점이 다릅니까?
압력 게이지 기능은 같은 계열이고, ADT673에는 mA·V 측정, 24 V 루프 전원, 스위치 시험, HART 옵션이 더해집니다. 외형 길이도 175 mm로 3 mm 짧습니다.
Additel Link 앱에는 어떻게 연결합니까?
기본 내장된 블루투스(BLE)로 연결합니다. ACloud 연결은 Wi-Fi 옵션으로 Link를 사용할 때만 필요합니다.
