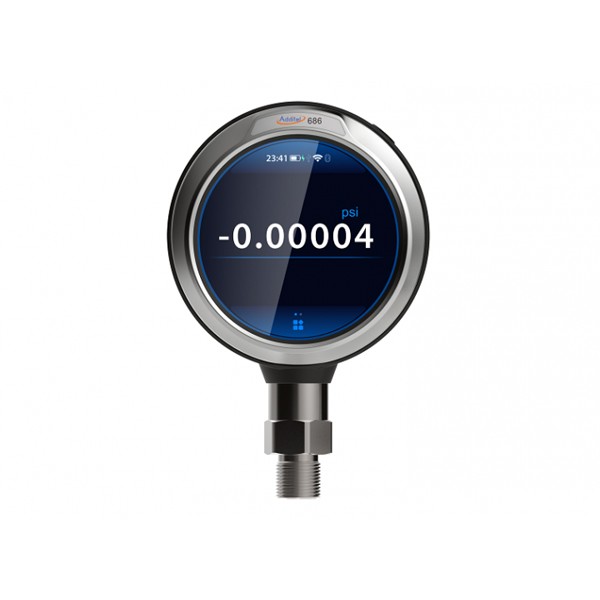

Additel ADT686 디지털 압력 게이지

Additel ADT686 디지털 압력 게이지

MODEL
ADT686
브랜드
ADDITEL

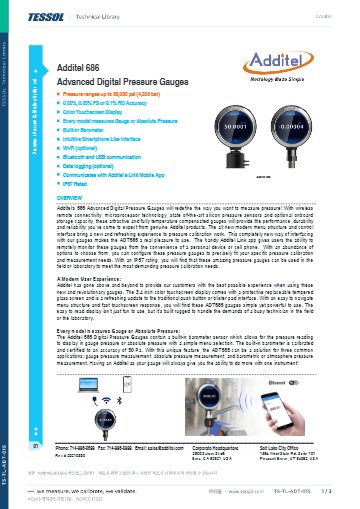

제품 자료
제품문의 구매하기

게이지압과 절대압을
전환해 읽는 컬러 터치 게이지

Additel ADT686 고급형 디지털 압력 게이지

견적 받기

Additel ADT686은 3.4 in 컬러 정전식 터치스크린과 내장 기압계로 게이지압과 절대압을 전환해 측정하는 고급형 디지털 압력 게이지(디지털 테스트 게이지)입니다. 최대 4,200 bar(60,000 psi)까지의 범위 가운데 필요한 것을 골라, 현장 압력계와 트랜스미터를 교정하는 기준기로 사용합니다.

정확도 값에 1년 안정도가 이미 들어 있으므로 드리프트 항을 따로 더하지 않아도 됩니다. 충전식 리튬이온 배터리로 일반 16시간 운용하며 충전은 4시간이면 끝납니다. 모든 모델에 기압계를 내장한 이 압력 게이지는 (주)테솔이 국내에 공식 공급합니다.

0.02 % FS

최상 정확도 등급, 1년 안정도 포함

55 Pa

내장 기압계 정확도

4 · 5 · 6자리

사용자가 고르는 표시 자릿수

IP67

304 SS 케이스 보호 등급

특징

ADT686 컬러 화면과
내장 기압계의 장점

핵심 특징현장에서 달라지는 점
컬러 터치스크린교체형 강화유리 보호 필름이 긁힘을 받아 주므로, 공구와 함께 들고 다니는 현장에서도 화면을 오래 깨끗하게 유지합니다.
전 모델 내장 기압계게이지 범위 모델도 기압계 값을 더해 절대압을 표시하므로, 절대압용 기준기를 따로 구매하지 않아도 됩니다.
읽음값 0.1 % 등급(RD)범위의 20~110 % 구간에 읽음값 기준 허용치가 적용되어, 넓은 구간을 한 범위로 교정할 때 중간 지점의 오차 한도가 줄어듭니다.
4 · 5 · 6자리 표시자릿수를 낮추면 현장에서 읽기 쉬워지고, 높이면 미세한 압력 변화까지 살필 수 있습니다.
-DL 데이터 기록8 GB 메모리에 압력 변화를 장시간 기록하므로 무인 시험과 누설 시험의 이력을 남기기 쉬워집니다.
블루투스와 USB Type-C기본 통신으로 Additel Link 앱과 PC에 연결되므로, 게이지 화면 앞에 서 있지 않아도 값을 확인할 수 있습니다.

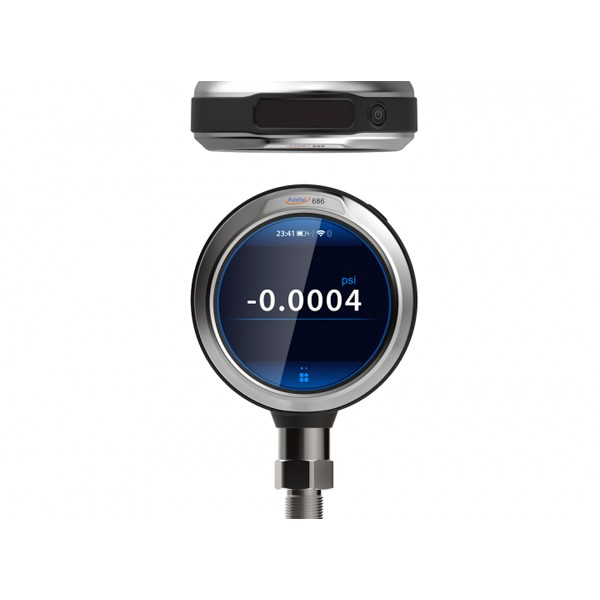

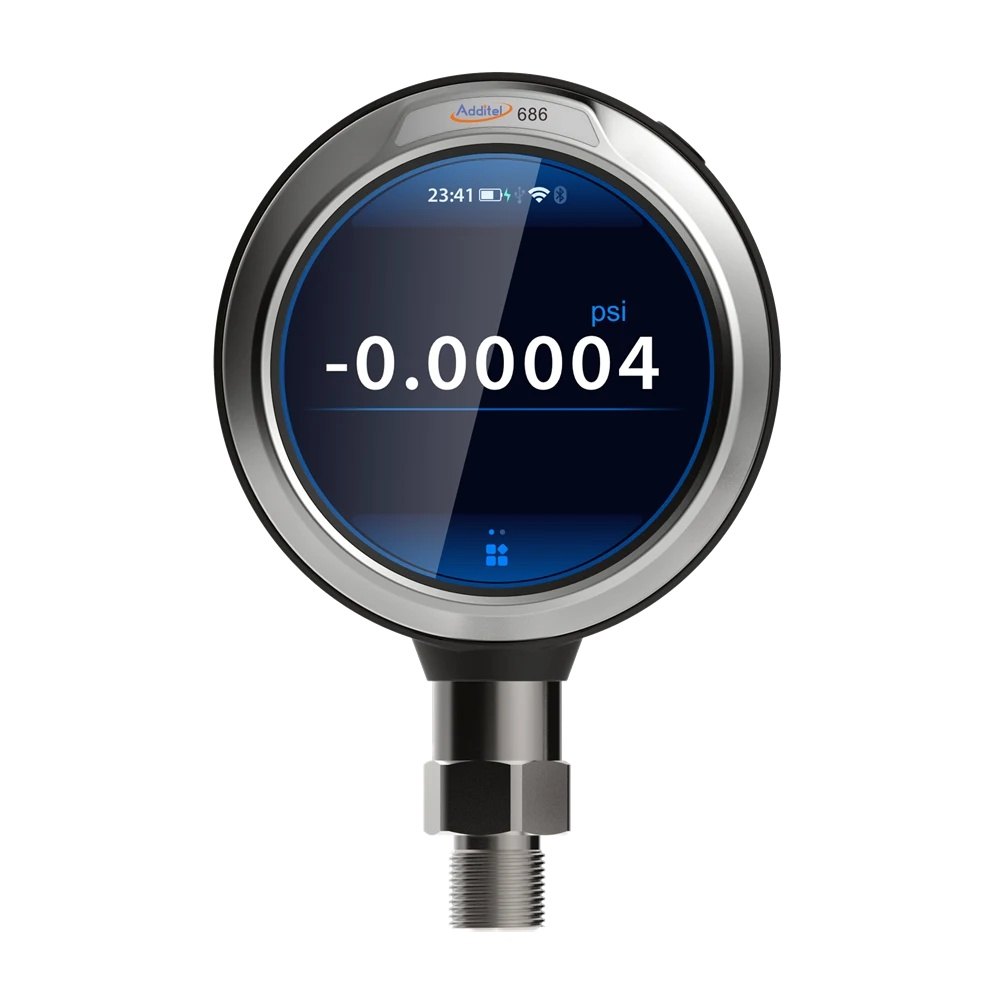

ADDITEL ADT686 - 컬러 터치 화면이 있는 디지털 압력 게이지 전면
컬러 터치 화면이 있는 디지털 압력 게이지 전면

정확도 등급

ADT686 압력 범위마다
달라지는 정확도 등급

최상 등급은 범위에 따라 달라집니다. V15부터 GP10K까지는 0.02 % FS, GP15K~GP40K는 0.05 % FS, GP50K와 GP60K는 0.1 % FS입니다. 0.02 % FS는 V15·GP5·GP10·GP15의 액체 매체에는 적용되지 않으므로, 기체와 액체 가운데 어느 매체로 교정할지 먼저 정하세요.

읽음값 등급(686-RD)은 범위의 0~20 % 구간에서 0.02 % FS, 20~110 % 구간에서 0.1 % 읽음값입니다. GP300 범위로 계산하면 60 psi 아래에서는 0.06 psi, 150 psi 지점에서는 0.15 psi가 됩니다. GP15K보다 높은 범위에는 이 등급이 없습니다.

절대압

기압계 하나로 읽는
게이지·절대·기압

게이지압·절대압·기압 표시

내장 기압계의 정확도는 55 Pa이며, 게이지 센서 값에 기압을 더해 절대압을 표시합니다. 기압 자체를 측정하는 BP·BPH 범위는 60~110 kPa에서 각각 55 Pa, 22 Pa입니다. 게이지 범위 센서의 절대압 표시에는 기압계 정확도가 포함되지만, 높은 압력의 절대압 교정에서는 그 영향이 작습니다.

사용 방법

ADT686 Link 앱·ACloud 연결과
PC 기록 순서

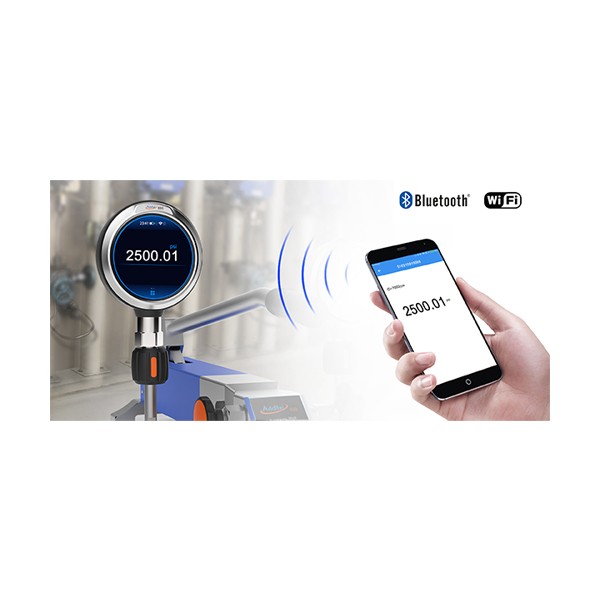

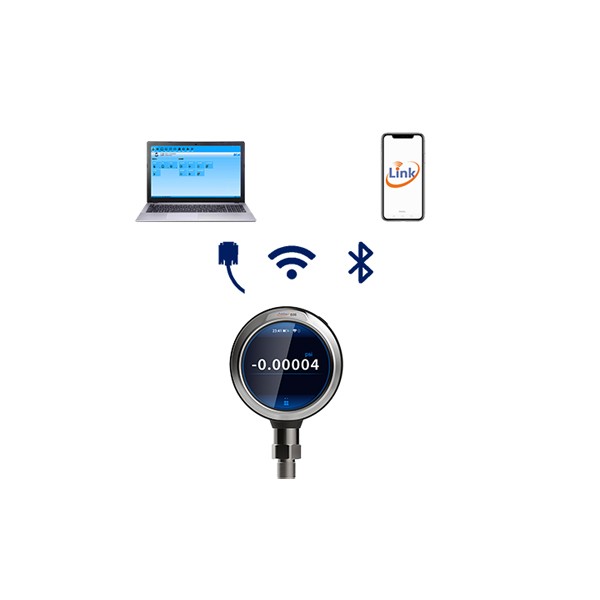

ADT686은 Bluetooth와 USB Type-C가 기본이고 RS232 또는 Wi-Fi 옵션을 더할 수 있습니다. Wi-Fi 옵션을 쓰면 ACloud로 Additel Link에서 원격 모니터링합니다.

소프트웨어·도구하는 일
Additel Link (모바일 앱)Bluetooth 또는 ACloud로 연결해 원격 모니터링과 제어
Additel Log II (9502)PC에서 실시간 기록
Additel ACal (9530-BASIC, 9530-NET)교정 작업 관리와 인증서 작성

처음 연결하는 순서

순서할 일
1시스템 설정 > 통신 설정 > Bluetooth에서 Bluetooth를 켭니다.
2Additel Link 앱에서 Scan or Add Device로 ADT686을 찾아 추가합니다.
3Wi-Fi 옵션을 쓸 때는 ACloud 항목에서 QR 코드 버튼을 눌러 코드를 표시하고 앱으로 스캔합니다.
4PC 연결은 Type-C 변환 어댑터와 USB 케이블로 하거나 RS232 옵션을 사용합니다.
5Additel Log II에서 장치를 선택하고 실시간 기록을 시작합니다.

원격 명령 예시

명령하는 일
*idn?일련번호와 소프트웨어 버전 읽기
Pressure?현재 압력값 읽기
Pressure:zero압력 모듈 영점 조정
System:ble:status?Bluetooth 상태 읽기

ADT673과 함께 수록된 매뉴얼의 부록 C 형식입니다. 명령과 매개변수는 공백으로 구분하고 종단 문자는 \r\n 등을 사용합니다. 설치한 버전의 매뉴얼을 확인하세요.

Additel Link는 본체 펌웨어가 권장 버전(1.0.0.47 이상)보다 낮으면 실시간 값 보기만 됩니다.

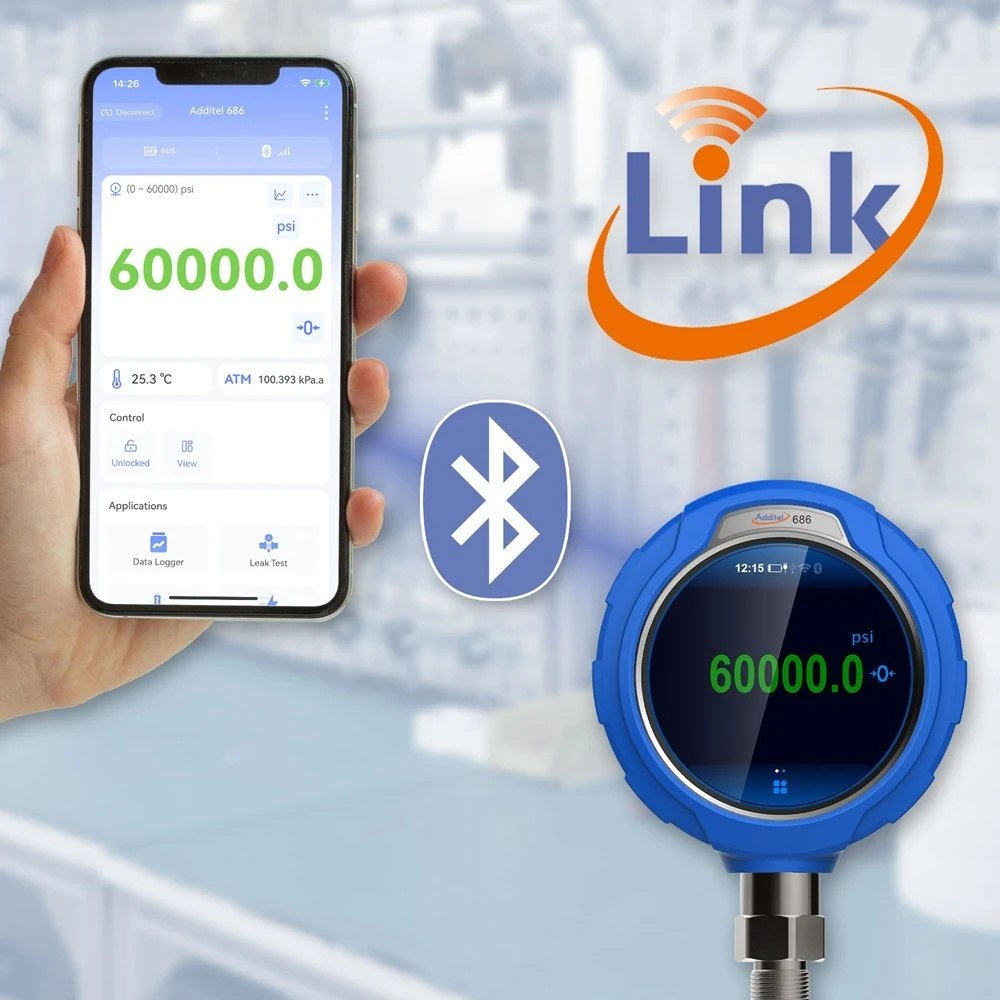

ADDITEL ADT686 - 스마트폰 앱과 게이지가 블루투스로 연결된 화면
스마트폰 앱과 게이지가 블루투스로 연결된 화면

사양

ADT686 60,000 psi까지의
범위와 등급

게이지 범위 코드범위 (psi)범위 (bar)FS 등급 (%)읽음값 등급 (%)파열 압력
V15−14.5−1.00.02 / 0.05해당 없음3×
GP220.160.02 / 0.05해당 없음3×
GP550.350.02 / 0.050.13×
GP10100.70.02 / 0.050.13×
GP15151.00.02 / 0.050.13×
GP30302.00.02 / 0.050.13×
GP50503.50.02 / 0.050.13×
GP1001007.00.02 / 0.050.13×
GP150150100.02 / 0.050.13×
GP300300200.02 / 0.050.13×
GP500500350.02 / 0.050.13×
GP600600400.02 / 0.050.13×
GP1K1,000700.02 / 0.050.13×
GP1.5K1,5001000.02 / 0.050.13×
GP2K2,0001400.02 / 0.050.13×
GP3K3,0002000.02 / 0.050.13×
GP5K5,0003500.02 / 0.050.13×
GP10K10,0007000.02 / 0.050.11.5×
GP15K15,0001,0000.05 / 0.10.11.5×
GP20K20,0001,4000.05 / 0.1해당 없음1.5×
GP25K25,0001,6000.05 / 0.1해당 없음1.5×
GP30K30,0002,0000.05 / 0.1해당 없음1.5×
GP36K36,0002,5000.05 / 0.1해당 없음1.5×
GP40K40,0002,8000.05 / 0.1해당 없음1.35×
GP50K50,0003,5000.1 / 0.2해당 없음1.2×
GP60K60,0004,2000.1 / 0.2해당 없음1.1×

복합 압력 범위

범위 코드범위 (psi)범위 (bar)FS 등급 (%)읽음값 등급 (%)
CP2±2±0.160.02 / 0.05해당 없음
CP5±5±0.350.02 / 0.050.1
CP10±10±0.70.02 / 0.050.1
CP15−14.5 ~ 15±10.02 / 0.050.1
CP30−14.5 ~ 30−1 ~ 20.02 / 0.050.1
CP100−14.5 ~ 100−1 ~ 70.02 / 0.050.1
CP150−14.5 ~ 150−1 ~ 100.02 / 0.050.1
CP300−14.5 ~ 300−1 ~ 200.02 / 0.050.1
CP500−14.5 ~ 500−1 ~ 350.02 / 0.05해당 없음
CP600−14.5 ~ 600−1 ~ 400.02 / 0.05해당 없음
CP1K−14.5 ~ 1,000−1 ~ 700.02 / 0.05해당 없음

차압 범위

범위 코드범위 (inH2O)범위 (mbar)FS 등급 (%)정압
DP1±1±2.50.05±10
DP2±2±5.00.05±10
DP5±5±100.05±10
DP10±10±250.05±10
DP20±20±500.05±10
DP30±30±750.05±10
DP50±50±1250.05±10
DP100±100±2500.02±15
DP150±150±3500.0250
DP300±300±7000.0250

기압 범위

범위 코드범위정확도
BP60 ~ 110 kPa55 Pa
BPH60 ~ 110 kPa22 Pa

시리즈 공통 사양

항목사양
측정 종류게이지 · 복합 · 절대 · 차압 · 기압
정확도 코드02 = 0.02 % FS · 05 = 0.05 % FS · 10 = 0.1 % FS · 20 = 0.2 % FS · RD = 0 ~ 20 % 범위 0.02 % FS와 20 ~ 110 % 범위 0.1 % 읽음값
정확도 기준FS 사양은 범위 스팬에 적용 · 1년 안정도 포함 (DP1 ~ DP10은 0.05 % FS, 6개월 안정도 포함)
내장 기압계55 Pa
화면3.4 in 컬러 정전식 터치스크린 · 교체형 강화유리 보호 필름
표시 속도기본 초당 3회 · 초당 10회 ~ 20초당 1회 조정
분해능4 · 5 · 6자리 선택
압력 단위Pa · kPa · MPa · psi · bar · mbar · kgf/cm² · inH2O@4 °C · mmH2O@4 °C · inHg@0 °C · mmHg@0 °C · 사용자 단위 5개 (범위에 따라 선택 가능 단위가 다름)
온도보상 −10 ~ 50 °C · 동작 −10 ~ 50 °C · 보관 −30 ~ 70 °C
습도0 ~ 95 % 비응축
압력 연결 (15,000 psi 미만)1/4 NPT · 1/2 NPT · 1/4 BSP · 1/2 BSP · M20×1.5 수나사
압력 연결 (15,000 psi 이상)1/4 HP 암나사 (Autoclave F-250-C, 9/16"-18 UNF-2B) 또는 수나사 (M-250-C, 9/16"-18 UNF-2A)
압력 연결 (차압)바브 피팅 · 기타 연결은 요청 시
기록 (-DL 옵션)8 GB (1억 건 이상) · 0.1 ~ 9999.9초 간격 선택
통신USB Type-C · 블루투스 기본 · RS232 또는 Wi-Fi 옵션
앱Additel Link 원격 모니터링 · 제어
전원충전식 리튬이온 · 일반 16시간 · 충전 약 4시간 · 5 V dc 어댑터(110/220 V)
외장304 SS 케이스 · 316 SS 접액부 (범위에 따라 다름) · 118 × 42 × 178 mm · 0.715 kg
보호 · 내환경IP67 · 진동 5 g (10 ~ 500 Hz) · 충격 8 g/11 ms
과압 경고화면 경고 (120 % 미만)
인증CE, UKCA
품질 보증1년
기본 구성품고무 부트 · 충전식 리튬이온 배터리 1개 · USB Type-C 케이블 · 전원 어댑터 · 실리콘 튜브 1 m 2개(차압 모델) · ISO 17025 인정 교정 성적서

활용 분야

ADT686을 기준 게이지로
사용하는 현장

  • 현장 압력계 교정 — 다이얼 게이지와 트랜스미터를 핸드 펌프로 비교 교정할 때 기준 게이지 역할을 합니다.
  • 절대압 측정 — 기압계가 게이지 센서 값에 대기압을 더해 주므로 진공과 절대압 시험에도 대응합니다.
  • 무인 압력 기록 — -DL 옵션을 더하면 누설 시험이나 장시간 압력 변화를 메모리에 기록할 수 있습니다.

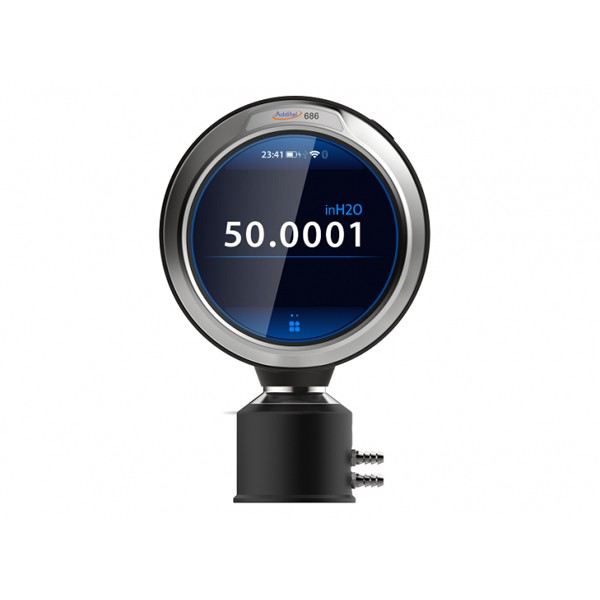

  • 차압 점검 — DP1~DP300 범위로 필터 차압과 미세한 압력 차이를 측정합니다.

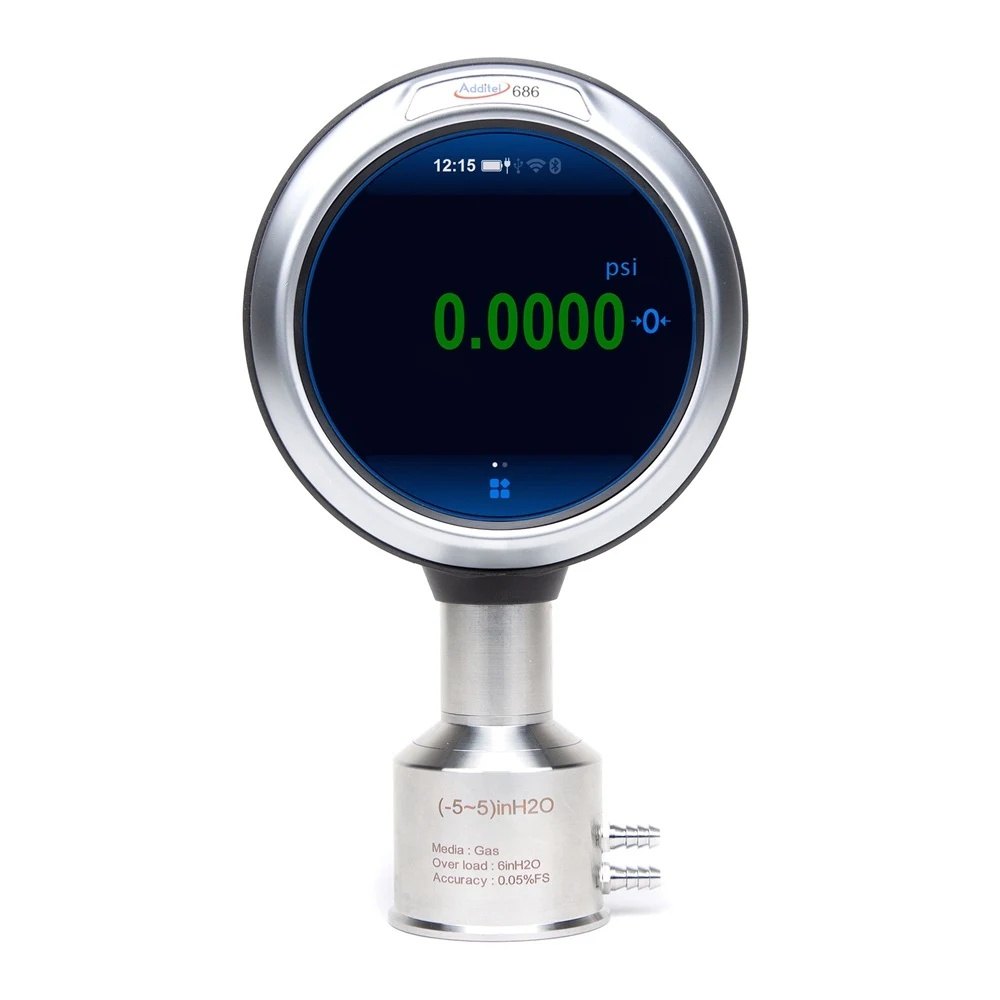

ADDITEL ADT686 - 은색 하우징과 하단 접속부가 있는 압력 게이지
은색 하우징과 하단 접속부가 있는 압력 게이지

선택 가이드

용도에 따라 고르는
ADT686과 비교 모델

이럴 때 (현장 조건·용량)권장 모델선택 이유
mA · V 신호까지 함께 교정해야 한다면ADT67324 V 루프 전원과 HART 옵션을 갖춘 교정기라 압력과 전기 신호를 한 대로 다룹니다.
4 ~ 20 mA 출력이 필요하다면ADT685출력 옵션을 지정할 수 있고 0.01 % FS 등급도 있어 신호 전달과 고정밀을 함께 갖춥니다.
배터리를 오래 쓰고 싶다면ADT685AA 건전지 3개로 1,500시간 운용하므로 충전 걱정 없이 외근에 들고 나갈 수 있습니다.
현장 점검과 기록이 주 목적이라면ADT680A0.1 · 0.2 % FS 등급에 AA 건전지 4,000시간 운용이라 점검용으로 충분합니다.
방폭형 구성이 필요하다면ADT685ExATEX II 1G Ex ia IIC T4 Ga 본질안전 모델이라 위험 구역에서도 사용할 수 있습니다.

구성·옵션

ADT686 주문 옵션과
별매 액세서리

구분내용
주문 옵션데이터 로깅(-DL) · Wi-Fi(WIFI) · RS232(232)
압력 포트 코드N 1/4 NPT 수나사 · N2 1/2 NPT · B 1/4 BSP · B2 1/2 BSP · M M20×1.5 · AF Autoclave F-250-C 암나사 · AM Autoclave M-250-C 수나사
별매 액세서리9903 휴대 케이스 · 9040 자석 걸이 스트랩 · 9260 보호 필름 키트 · 9257 야외 빗물 덮개 · 9050-EXT RS232 연장 케이블(9 ft)
소프트웨어9502 Additel/Log II 실시간 기록 · 9530-BASIC Additel/ACal 자동 교정(기본) · 9530-NET Additel/ACal 네트워크판(서버 설치와 사용자 1명 포함)

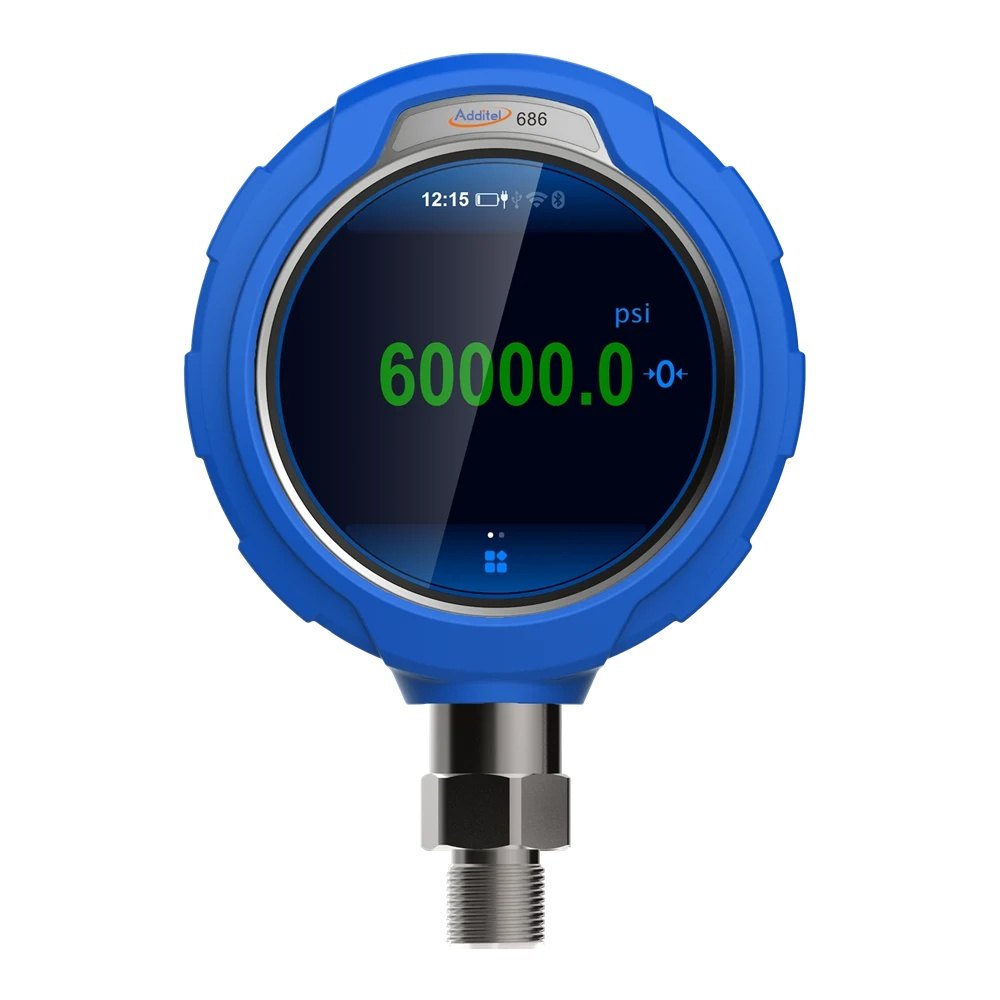

ADDITEL ADT686 - 파란 보호 커버를 씌운 터치 화면 압력 게이지
파란 보호 커버를 씌운 터치 화면 압력 게이지

교정

ADT686 정기 교정과
KOLAS 교정 안내

정확도에 1년 안정도가 포함되어 있으므로, 교정 주기는 사용 빈도와 허용 오차를 보고 각 기관이 정하면 됩니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인한 뒤 안내해 드립니다.
