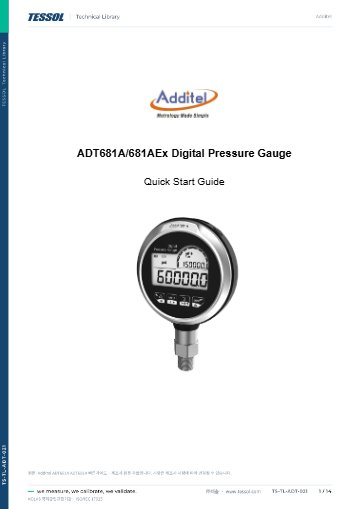

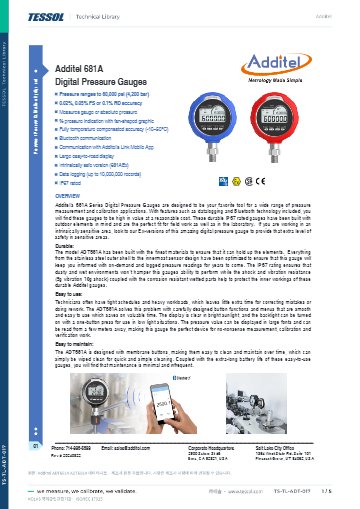

제품 자료
제품문의 구매하기

교정실에서도 현장에서도
기준이 되는 압력 게이지

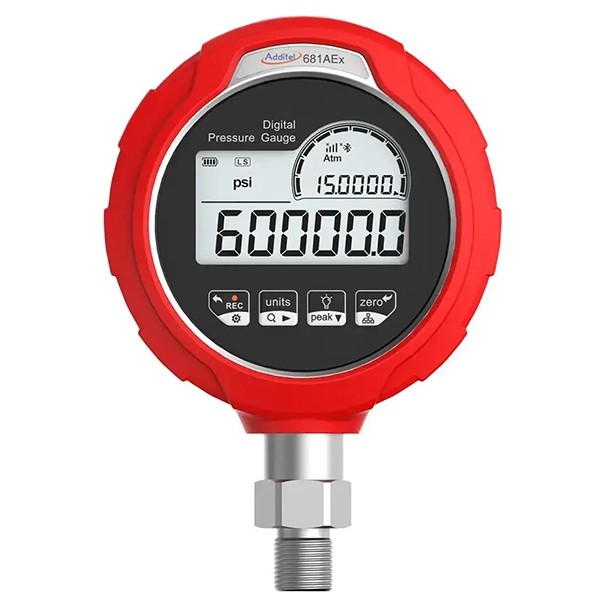

Additel ADT681A · ADT681AEx 디지털 압력 게이지

견적 받기

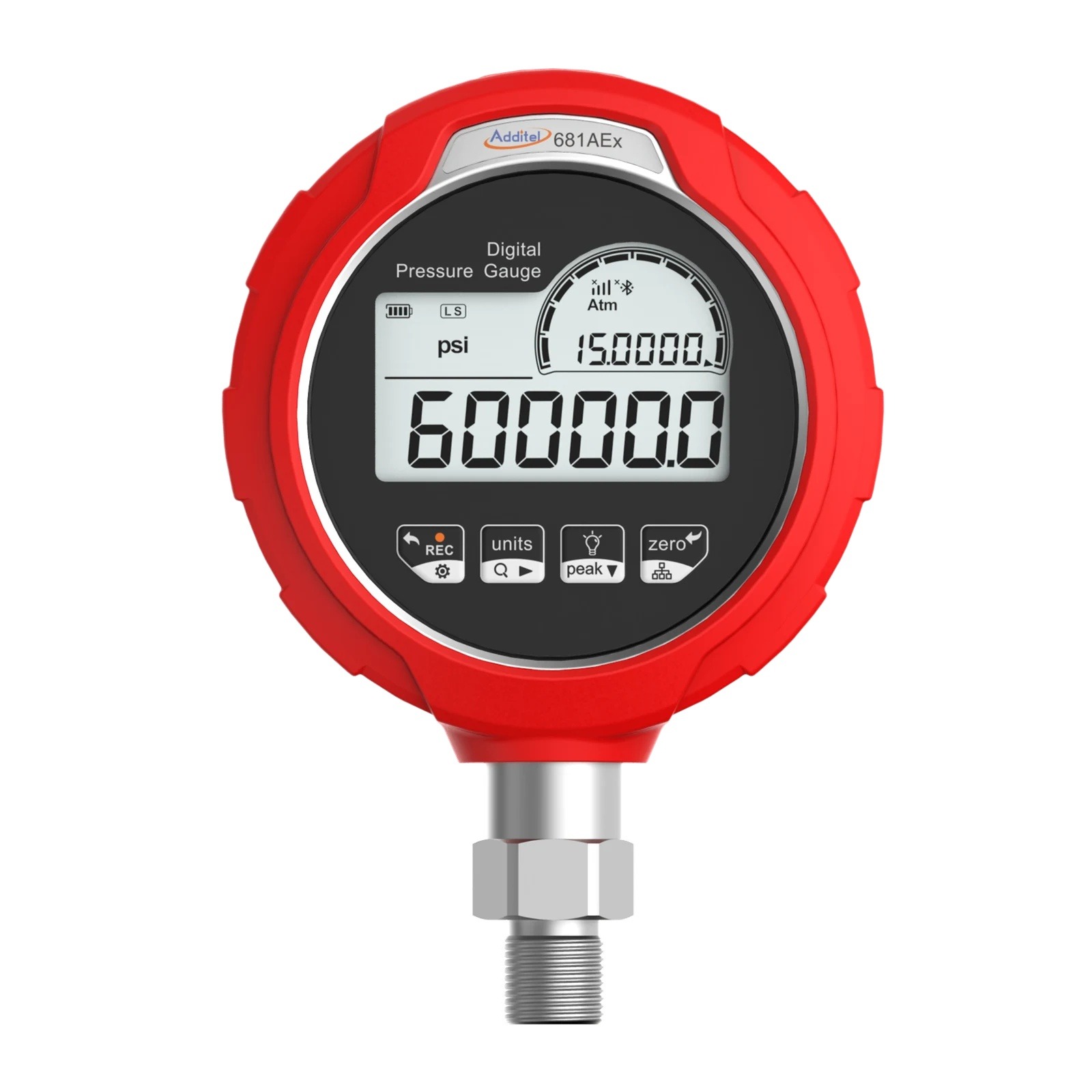

Additel ADT681A·ADT681AEx는 연간 정확도 0.01 % FS 등급부터 선택할 수 있는 디지털 압력 게이지(정밀급 디지털 압력계, Digital Pressure Gauge)로, 교정실과 현장에서 기준 게이지로 사용합니다. 초안정 모드에서는 AA 건전지로 4,000시간 운용하며, ADT681AEx는 본질안전 방폭형입니다.

기압계 옵션 ±55 Pa을 더하면 게이지압에 기압을 더해 절대압을 계산하고, 로깅 옵션을 고르면 시간과 압력을 최대 1,000만 건까지 저장합니다. LCD는 밝은 햇빛 아래에서도 선명하게 보입니다. 이 게이지는 (주)테솔이 국내에 공식 공급합니다.

0.01 % FS

연간 정확도 최상 등급

±55 Pa

기압계 옵션 정확도

1,000만 건

시간·압력 기록 옵션

4,000시간

AA 3개 초안정 모드

특징

등급과 옵션으로 고르는
ADT681A 기준 게이지

핵심 특징현장에서 달라지는 점
0.01 % FS 등급연간 정확도 최상 등급을 GP15K 범위까지 적용하므로, 고정밀 기준 교정도 게이지 하나로 대응합니다.
읽음값 0.1 % 구간범위의 20~110 % 구간에서는 읽음값의 ±0.1 %가 적용되어 낮은 압력까지 상대 오차를 관리합니다.
기압계 옵션±55 Pa 기압계를 추가하면 게이지압에 기압을 더한 절대압까지 같은 게이지로 읽을 수 있습니다.
누설 시험교정 전에 누설 시험 기능으로 배관 기밀을 점검하면 연결부 불량을 미리 찾아낼 수 있습니다.
부채꼴 % 그래픽범위 대비 현재 압력 위치를 그래픽으로 보여 주므로, 목표 압력에 얼마나 가까운지 멀리서도 알 수 있습니다.
IP67·충격 내성IP67 등급에 진동 5 g, 충격 10 g 조건을 견디므로 현장으로 옮기는 동안의 파손과 물 튀김에 대응합니다.

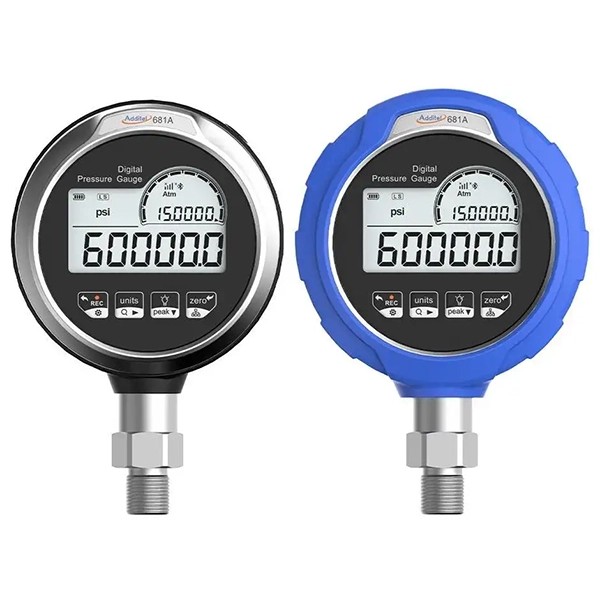

ADDITEL ADT681A - 표시창과 세 개의 버튼, 하단 연결부가 보이는 전면
표시창과 세 개의 버튼, 하단 연결부가 보이는 전면

정확도 등급

ADT681A 정확도 등급의
적용 범위

등급별 적용 조건

0.01·0.02·0.05 % FS는 연간 정확도입니다. 이 가운데 0.01 % FS 등급은 GP15K 범위까지 적용되며, GP20K~GP40K의 최상 등급은 0.05 %, GP50K와 GP60K는 0.1 %입니다. GP2와 CP2의 0.01 % FS는 기체 매체에서만 적용되고, 차압 DP 범위에는 0.01 % 등급이 없습니다.

절대압 구성

기압계 옵션을 더한
절대압 측정

기압계 옵션의 역할

ADT681A의 기압계는 주문할 때 선택하는 옵션입니다. 기압계를 추가하면 게이지압에 기압을 더해 절대압을 표시하며, 정확도는 BP가 ±55 Pa, BPH가 ±22 Pa입니다. 절대압이 꼭 필요한 용도라면 기압계가 기본으로 들어 있는 ADT685·ADT686·ADT673도 함께 비교해 보세요.

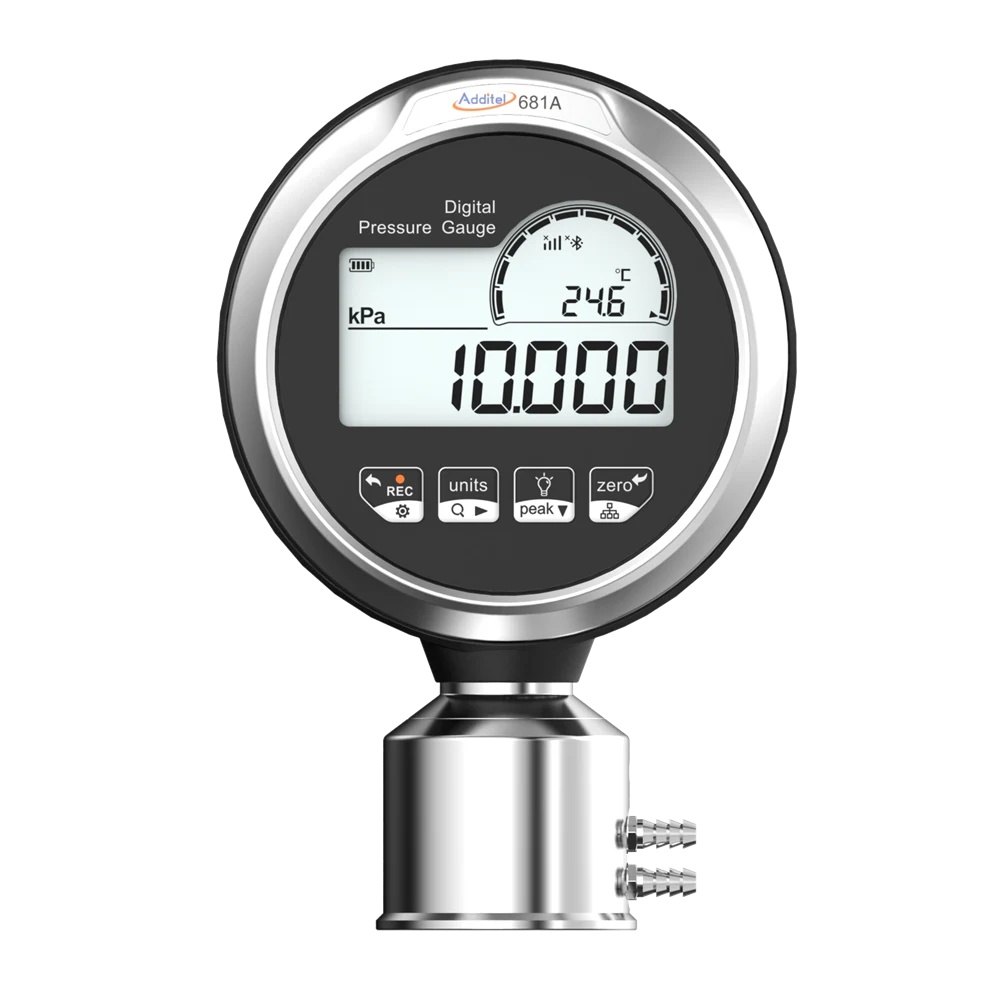

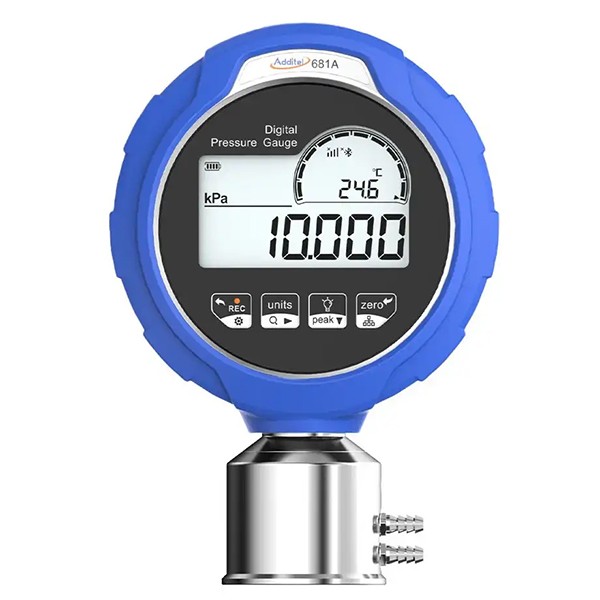

ADDITEL ADT681A - 위생형 연결부가 달린 압력 게이지 모습
위생형 연결부가 달린 압력 게이지 모습

교정 관리

ADT681A 교정 성적서와 이력 관리

681A는 ISO 17025 인정 교정 성적서와 함께 공급됩니다. 교정 주기는 사용 빈도와 이력을 보고 정하고, 선택한 정확도 등급과 압력 범위도 이력에 함께 남겨 두세요. 이후 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

ADT681A 블루투스 앱과
USB-C 연결, 기록 설정

ADT681A는 Bluetooth BLE로 Additel Link 앱에 연결하고, USB Type-C 단자로 통신과 전원 공급을 합니다. RS232는 옵션 어댑터로 사용합니다.

소프트웨어·도구하는 일
Additel Link (모바일 앱)Bluetooth로 연결해 값 확인과 설정
Additel Log II (9502)PC에서 실시간 기록과 보고서 작성
Additel ACal (9530)교정 작업 관리와 인증서 작성

처음 연결하는 순서

순서할 일
1메인 화면에서 Zero 버튼을 길게 눌러 게이지의 Bluetooth를 켭니다.
2스마트폰에 Additel Link 앱을 설치합니다.
3앱에서 게이지 QR 코드를 스캔하거나 MAC 주소를 직접 검색해 연결합니다.
4PC 연결은 USB Type-C 케이블로 하고, RS232를 쓸 때는 Communication 메뉴의 Add와 bAUd를 맞춥니다.
5메인 화면에서 Log 버튼을 짧게 눌러 데이터 로그 메뉴를 열고 GAP으로 기록 간격을 정합니다.

USB-C와 RS232는 위험 장소에서 사용하지 않습니다. 현장에서 값을 옮길 때는 Bluetooth 연결을 쓰세요.

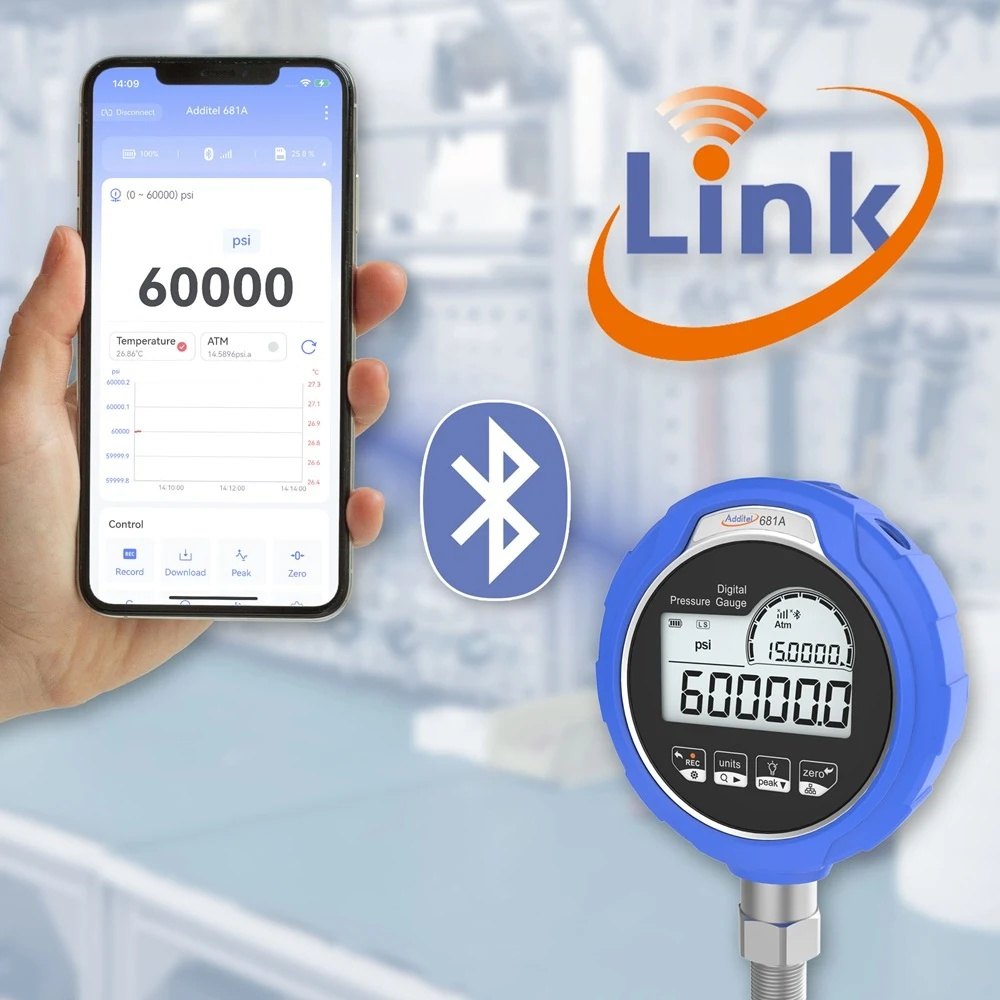

ADDITEL ADT681A - 스마트폰 앱에 압력 값이 표시되는 블루투스 연동 화면
스마트폰 앱에 압력 값이 표시되는 블루투스 연동 화면

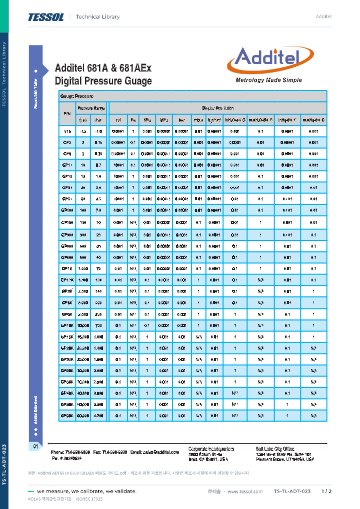

사양

ADT681A 압력 종류별
범위와 공통 사양

아래 표는 게이지압, 차압, 복합압, 기압 순서로 범위를 정리하고, 마지막에 시리즈 공통 사양을 담았습니다.

게이지압 (G 기체 · L 액체, 1,000 psi 초과는 밀봉 게이지압)

모델범위 (psi)범위 (bar)정확도 (% FS)정확도 (% 읽음값)파열 압력
V15-14.5 (진공)-1.00.01 · 0.02 · 0.05해당 없음3배
GP220.160.01(기체만) · 0.02 · 0.05해당 없음3배
GP550.350.01 · 0.02 · 0.050.13배
GP10100.70.01 · 0.02 · 0.050.13배
GP15151.00.01 · 0.02 · 0.050.13배
GP30302.00.01 · 0.02 · 0.050.13배
GP50503.50.01 · 0.02 · 0.050.13배
GP1001007.00.01 · 0.02 · 0.050.13배
GP150150100.01 · 0.02 · 0.050.13배
GP300300200.01 · 0.02 · 0.050.13배
GP500500350.01 · 0.02 · 0.050.13배
GP600600400.01 · 0.02 · 0.050.13배
GP1K1,000700.01 · 0.02 · 0.050.13배
GP1.5K1,5001000.01 · 0.02 · 0.050.13배
GP2K2,0001400.01 · 0.02 · 0.050.13배
GP3K3,0002000.01 · 0.02 · 0.050.13배
GP5K5,0003500.01 · 0.02 · 0.050.13배
GP10K10,0007000.01 · 0.02 · 0.050.11.5배
GP15K15,0001,0000.01 · 0.02 · 0.050.11.5배
GP20K20,0001,4000.05해당 없음1.3배
GP25K25,0001,6000.05해당 없음1.2배
GP30K30,0002,0000.05해당 없음1.5배
GP36K36,0002,5000.05해당 없음1.5배
GP40K40,0002,8000.05해당 없음1.35배
GP50K50,0003,5000.1해당 없음1.2배
GP60K60,0004,2000.1해당 없음1.1배

차압 (기체 전용)

모델범위 (inH2O)범위 (mbar)정확도 (% FS)파열 압력정압 범위
DP1±1 inH2O±2.5 mbar0.0550배±250 mbar
DP2±2 inH2O±5.0 mbar0.0525배±250 mbar
DP5±5 inH2O±10 mbar0.0510배±250 mbar
DP10±10 inH2O±25 mbar0.055배±250 mbar
DP20±20 inH2O±50 mbar0.0525배±2,500 mbar
DP30±30 inH2O±75 mbar0.0515배±2,500 mbar
DP50±50 inH2O±125 mbar0.0510배±2,500 mbar
DP100±100 inH2O±250 mbar0.025배±2,500 mbar
DP150±150 inH2O±350 mbar0.0210배±7,000 mbar
DP300±300 inH2O±700 mbar0.025배±7,000 mbar

복합압

모델범위 (psi)범위 (bar)정확도 (% FS)정확도 (% 읽음값)파열 압력
CP2±2±0.160.01 · 0.02 · 0.05해당 없음3배
CP5±5±0.350.01 · 0.02 · 0.050.13배
CP10±10±0.70.01 · 0.02 · 0.050.13배
CP15-14.5 ~ 15-1 ~ 1.00.01 · 0.02 · 0.050.13배
CP30-14.5 ~ 30-1 ~ 2.00.01 · 0.02 · 0.050.13배
CP50-14.5 ~ 50-1 ~ 3.50.01 · 0.02 · 0.050.13배
CP100-14.5 ~ 100-1 ~ 7.00.01 · 0.02 · 0.050.13배
CP150-14.5 ~ 150-1 ~ 100.01 · 0.02 · 0.050.13배
CP300-14.5 ~ 300-1 ~ 200.01 · 0.02 · 0.050.13배
CP500-14.5 ~ 500-1 ~ 350.01 · 0.02 · 0.05해당 없음3배
CP600-14.5 ~ 600-1 ~ 400.01 · 0.02 · 0.05해당 없음3배
CP1K-14.5 ~ 1,000-1 ~ 700.01 · 0.02 · 0.05해당 없음3배

기압

모델범위정확도파열 압력
BP60 ~ 110 kPa±55 Pa3배
BPH60 ~ 110 kPa±22 Pa3배

시리즈 공통 사양

항목사양
정확도 등급 (연간)681A(Ex)-01 0.01 % · -02 0.02 % · -05 0.05 % FS (GP15K까지)
고압 범위 최상 등급GP20K ~ GP40K 0.05 % · GP50K · GP60K 0.1 %
0.1 % 읽음값 등급범위 0 ~ 20 % ±0.02 % FS · 20 ~ 110 % ±0.1 % 읽음값 · 진공 ±0.25 % FS (FS = -14.5 psi)
측정 방식게이지 · 절대(기압계 옵션) · 복합 · 차압 · 기압
온도 보상-10 ~ 50 °C 전 구간 보상
기능기압 · 주변 온도 · 최대/최소 · Tare · 누설 시험 · 부채꼴 % 그래픽 · 기록 상태 · 시간 표시
화면FSTN 세그먼트 LCD, 5 ~ 6자리 전환, 글자 14.8 mm, 백색 백라이트(15 · 30 · 45 · 60초), 원버튼 백라이트
표시 갱신초당 10회 ~ 10초당 1회 (기본 초당 3회)
압력 단위Pa · kPa · MPa · psi · mbar · bar · kgf/cm² · % · H2O 및 Hg 계열 단위, 사용자 단위 1개
기록 (옵션)1,000만 건 (시간 + 압력) 또는 500만 건 (시간 · 압력 · 온도), 간격 0.1초 또는 1 ~ 99,999초
통신블루투스 BLE 4.2 · USB-C · RS232(옵션 어댑터), Additel Link 모바일 앱 (USB-C · RS232는 위험장소에서 사용하지 않음)
전원AA 건전지 3개 · 초안정 모드 4,000시간(초당 3회) · 1,000시간(초당 10회) · 저전력 모드 5,000시간(초당 2회) · 9,000시간(초당 1회) · 18,000시간(10초당 1회), USB 전원 옵션
자동 꺼짐15 · 30 · 45 · 60 · 90 · 120분 또는 사용 안 함
온도보상 -10 ~ 50 °C · 동작 -20 ~ 50 °C · 보관 -40 ~ 75 °C
습도5 ~ 95 %RH (비응축)
방폭 (ADT681AEx)EU II 1G Ex ia IIC T4 Ga (-20 ~ 50 °C) · 북미 Class I Div 1 Groups A-D T4 · Class I Zone 0 AEx ia IIC T4 Ga · 국제 Ex ia IIC T4 Ga
외장304 스테인리스 케이스 · 316L 스테인리스 접액부 · 정전기 방지 PET 전면 · 정전기 방지 TPU 고무 부츠(옵션)
크기지름 118 mm × 깊이 42 mm × 높이 178 mm
무게0.68 kg
보호·내구IP67(1 m, 30분) · 1 m 낙하(고무 부츠 제외) · 진동 5 g · 충격 10 g
압력 연결15,000 psi까지 1/4 NPT · 1/2 NPT · 1/4 BSP · 1/2 BSP · M20×1.5 수나사, 15,000 psi 초과는 1/4 HP 암·수(Autoclave F-250-C · M-250-C), 차압 모델은 바브 피팅
인증CE, ISO 17025 인정 교정 성적서
보증1년

활용 분야

기준 게이지가 필요한
교정·점검 현장

  • 핸드 펌프 비교 교정 — 핸드 펌프로 압력을 걸고 압력계와 트랜스미터 값을 기준 게이지와 비교합니다.
  • 현장 기준 게이지 — 설비 교정 작업에 들고 다니는 휴대형 기준으로 사용합니다.
  • 배관 기밀 점검 — 누설 시험 기능으로 압력이 일정하게 유지되는지 확인합니다.
  • 압력·온도 기록 — 로깅 옵션을 더하면 압력과 온도를 함께 기록할 수 있습니다.
  • 절대압 측정 — 기압계 옵션을 더하면 게이지압과 함께 절대압을 표시합니다.

선택 가이드

필요한 정확도로 고르는
Additel 압력 게이지

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
현장 점검과 압력 기록이 주 목적이라면ADT680A0.1·0.2 % FS 현장용 등급이라 점검과 기록 용도에 충분합니다.
기준 교정에 0.01 % FS 등급이 필요하다면ADT681A0.01 % FS 등급부터 고를 수 있고, 기압계는 필요할 때만 옵션으로 추가합니다.
기압계가 기본으로 들어 있어야 한다면ADT685 · ADT686기압계가 기본 구성이라 별도 옵션 없이 절대압을 측정합니다.
펌프 없이 전기 신호를 교정해야 할 때ADT673mA·V·HART 신호를 직접 다루므로 압력을 만들지 않고도 신호 교정에 대응합니다.

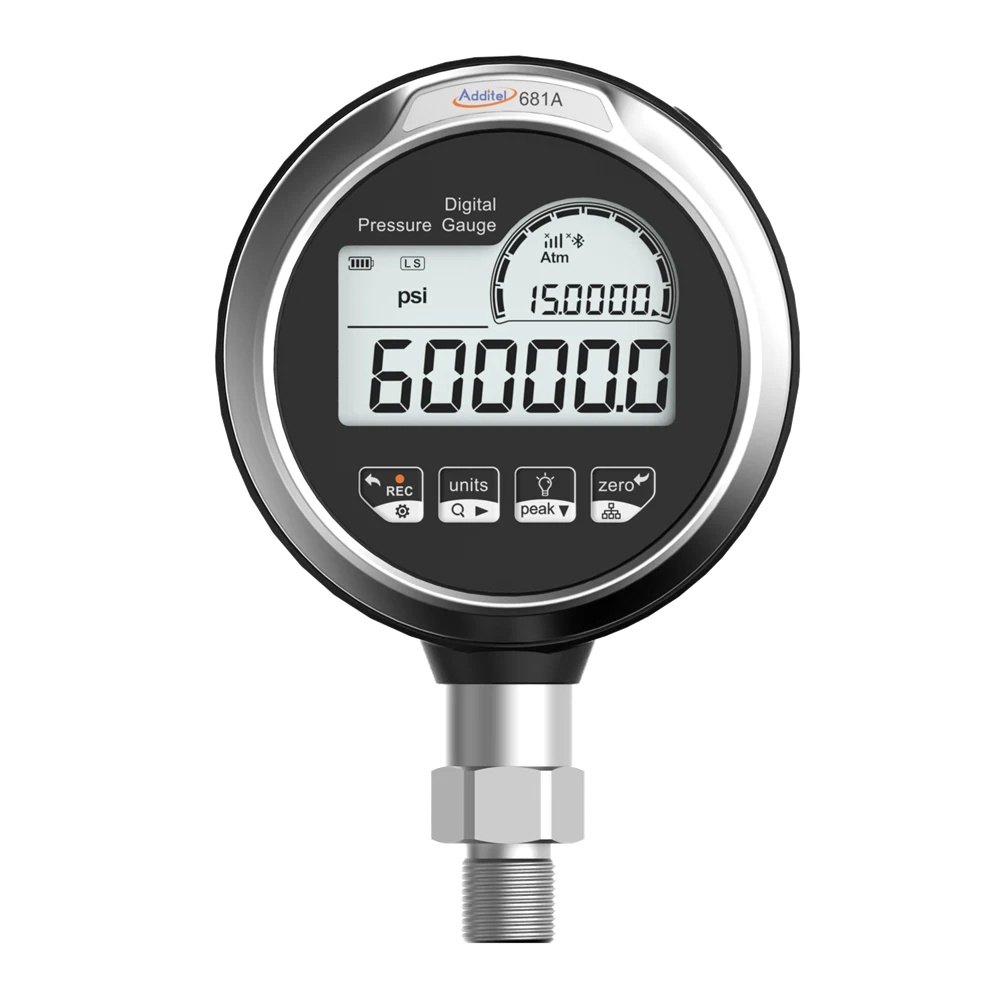

ADDITEL ADT681A - 검은 베젤의 디지털 압력 게이지 전면 모습
검은 베젤의 디지털 압력 게이지 전면 모습

구성·옵션

ADT681A 주문 항목과
기본 구성품

주문 항목고르는 내용
정확도 등급-01 0.01 % · -02 0.02 % · -05 0.05 % FS (GP15K까지)
압력 범위게이지 V15 · GP2 ~ GP60K · 복합 CP2 ~ CP1K · 차압 DP1 ~ DP300 inH2O
기압계옵션 (BP/BPH), 절대압 계산에 필요
기록 옵션1,000만 건(시간 + 압력) 또는 500만 건(시간 · 압력 · 온도)
방폭 모델ADT681AEx, 본질안전 Ex ia IIC T4 Ga
기본 구성품고무 부츠, AA 건전지 3개, USB-C 케이블, ISO 17025 교정 성적서, 차압 모델은 실리콘 튜브 1 m
선택 사양화면 보호 필름, 걸이 끈, 레인 커버, 110/220 V 어댑터, ACal 교정 소프트웨어, Additel Log II 소프트웨어, USB-RS232 어댑터와 연장 케이블, 운반 케이스
