Ralston Field Gauge LC20 위생형 디지털 압력 게이지

견적 받기

Ralston 국내 정식 공급 파트너

Ralston LC20 Sanitary는 Field Gauge LC20에 3-A 인증 1.5 in 트라이클램프 다이어프램 실을 장착한 위생형 디지털 압력 게이지(Sanitary Pressure Gauge, LC20-GxTC15)로, 식품·음료·제약·바이오 공정 라인의 압력을 ±0.1 % FS로 측정합니다.

접액면은 18 ~ 24 Ra 전해연마로 마감해 잔류물이 쌓일 틈을 줄이고, CIP·SIP 세척 라인에 그대로 장착할 수 있습니다. 라인 압력에 맞춰 5 ~ 1,000 psi 8개 범위 가운데 고르는 이 위생형 게이지는 (주)테솔이 국내에 공식 공급합니다.

±0.1 % FS

Grade 4A · ISO Class 0.1

3-A

다이어프램 실 인증

18 ~ 24 Ra

접액면 전해연마 거칠기

8개 범위

5 ~ 1,000 psi

특징

위생 라인에
바로 장착하는 구조

핵심 특징현장에서 달라지는 점
3-A 인증 다이어프램 실1.5 in 트라이클램프 실로 위생 라인에 바로 연결하므로 별도 어댑터와 데드 레그 설계가 필요 없습니다.
316L 전해연마 접액부본체와 다이어프램을 316L SS로 만들고 전해연마해 세척 후 잔류물 우려를 줄입니다.
CIP·SIP 세척 설계세정액과 증기 세척을 반복하는 라인에서도 게이지를 떼지 않고 운용합니다.
개봉 방지 봉인나사 접합부에 검사 씰을 붙여 분해와 변조 여부를 외관으로 확인합니다.
진동·맥동 내성펌프와 균질기 주변의 진동, 압력 맥동, 강한 세정액에도 견디도록 설계되었습니다.
8개 범위 선택공정 최대 압력에 맞춰 5 psi부터 1,000 psi까지 범위를 골라 해상도를 확보합니다.

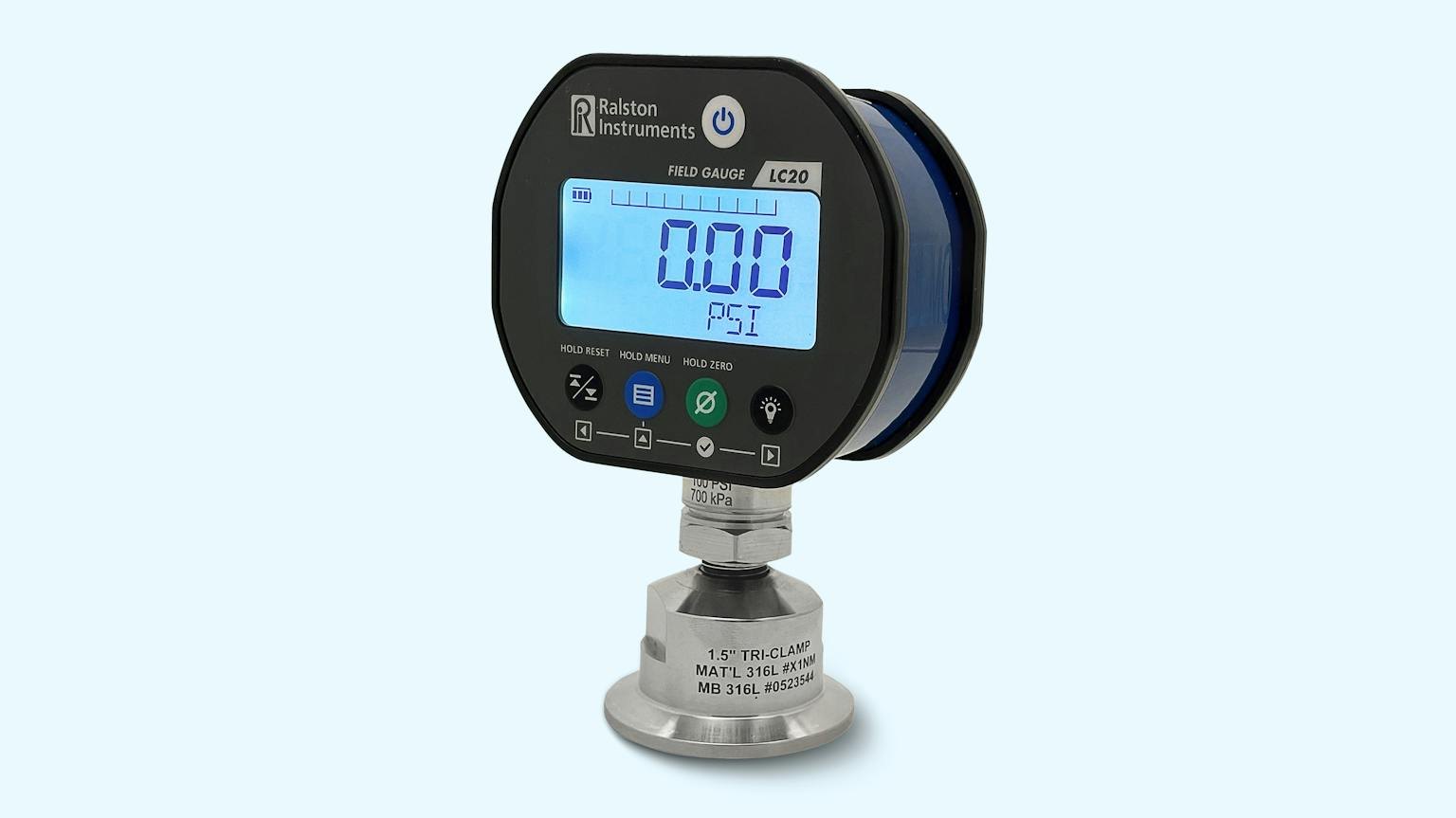

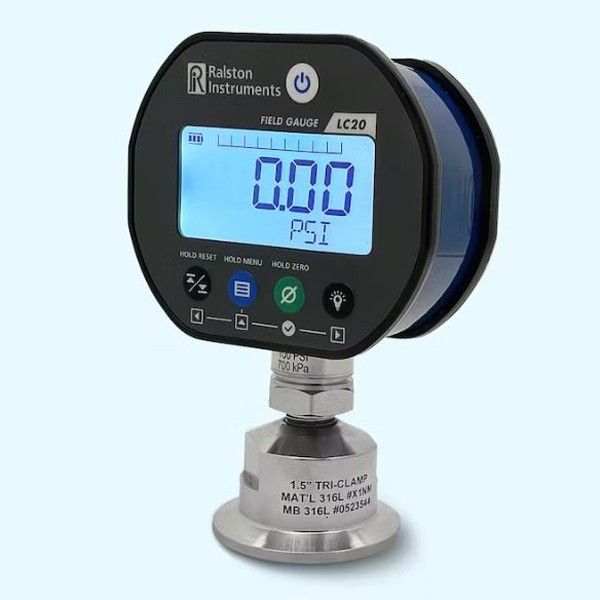

RALSTON INSTRUMENTS LC20 Digital Sanitary Pressure Gauge - 위생 연결부가 달린 디지털 압력게이지 전면부
위생 연결부가 달린 디지털 압력게이지 전면부

인증 범위

3-A 인증 범위와
전자부 규격 구분

3-A 인증은 다이어프램 실에 해당하고, 게이지 전자부는 일반 장소용(C22.2 No. 61010-1)입니다. 위생 감사 서류에는 실 부분의 인증과 전자부의 규격을 나누어 기재해야 합니다.

±0.1 % FS 정확도는 다이어프램 실을 장착한 조립품 기준이며, 15 psi 모델의 파열 압력은 60 psi(4.1 bar)입니다. 범위를 고를 때는 CIP·SIP 중 순간 압력 상승이 모델 범위를 넘지 않는지 먼저 따져 보세요.

균질기·펌프·열교환기 주변 압력 측정

균질기, 분리기, 펌프, 열교환기 주변의 압력은 맥동과 진동이 커서 일반 나사 연결 게이지가 쉽게 오염되고 흔들립니다. 트라이클램프 실을 사용하는 LC20 Sanitary는 라인 연결부 그대로 압력을 받으므로 세척 때 분해하지 않고 값을 읽습니다.

사용 방법

LC20 Sanitary
USB·블루투스 기록 순서

LC20 Sanitary는 USB로 PC의 FieldLab Desktop에 연결해 기록하고, 블루투스 모델(-B1)은 FieldLab Mobile 앱으로 값을 받습니다. 앱 연결 중에도 게이지는 자체 메모리에 계속 기록합니다.

소프트웨어·도구하는 일
FieldLab DesktopWindows PC에서 USB 연결, 로깅, 펌웨어 업데이트
FieldLab Mobile-B1 모델에서 값 보기, 로깅 시작과 정지, 데이터 공유
USB Micro B 케이블게이지와 PC를 잇는 케이블

처음 연결하는 순서

순서할 일
1Windows PC에 FieldLab Desktop을 설치하고 USB 케이블로 게이지와 PC를 연결하세요.
2게이지 전원을 켜고 Gauges 화면에 나타나는지 확인합니다.
3Data Logging에서 센서를 Add to Test로 추가하고 간격과 압력 단위를 정해 Start Logging을 누릅니다.
4블루투스 모델(-B1)은 안테나를 장착하고 FieldLab Mobile에서 Scan 후 Connect를 누릅니다.
5앱에서 Start Logging을 누르세요.
6Stop Logging 후 Data Sets에서 기록을 확인하고 필요하면 Share로 공유하세요.

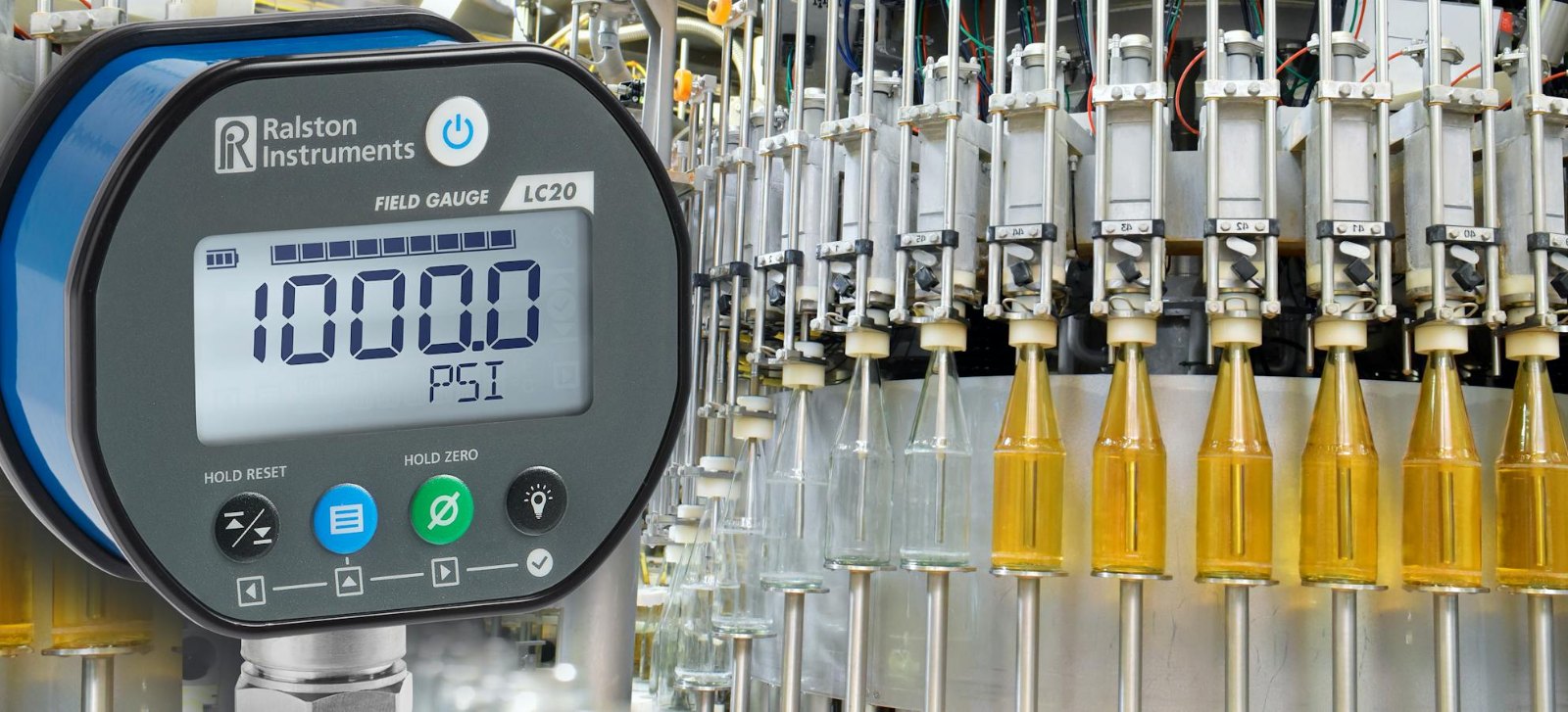

RALSTON INSTRUMENTS LC20 Digital Sanitary Pressure Gauge - 식품 충전 라인에 설치된 디지털 압력게이지 모습
식품 충전 라인에 설치된 디지털 압력게이지 모습

사양

접액부는 316L
전해연마 마감

항목사양
범위5 · 15 · 30 · 50 · 100 · 300 · 500 · 1,000 psi (약 34.5 kPa ~ 약 6.9 MPa), 범위 코드 LC20-GBTC15 ~ LC20-GPTC15
정확도풀스케일의 ±0.1 % (ASME B40.100 Grade 4A / ISO Class 0.1)
공정 연결1.5 in 위생 트라이클램프 다이어프램 실, 하부 장착
위생 설계3-A 인증 다이어프램 실 · 본체와 다이어프램 316L SS 전해연마 · 접액면 18 ~ 24 Ra · CIP/SIP · 나사 접합부 개봉 방지 봉인
파열 압력 (15 psi 모델)60 psi (4.1 bar)
무선 · 기록-00 무선 없음 · -B1 블루투스 · 무선 없는 모델은 USB로 PC 기록
전원AA 알카라인 2개 (IEC-LR6), 1,000시간 · USB 5 V dc 50 mA
보호 등급IP67 (1 m, 30분)
온도동작 -20 ~ 50 °C · 보관 -40 ~ 75 °C
디스플레이 · 크기 · 무게2.4 in 세그먼트 LCD · 4.45 × 8.64 × 10.41 cm · 355 g
기능영점(Zero), 최대·최소값 유지, 15종 압력 단위
교정 성적서ISO 17025:2017 인정 교정 성적서
규격일반 장소용 C22.2 No. 61010-1 · EU PED/LVD/EMC
모델 코드 체계LC20-(범위 코드)TC15-00 무선 없음 · -B1 블루투스, 예: LC20-GDTC15-00-B1

활용 분야

위생 공정 라인의
압력 감시

  • 식품·음료 라인 — 균질기와 분리기 주변의 압력을 위생 연결 그대로 측정합니다.
  • 제약·바이오 공정 — 펌프와 열교환기 전후 압력을 기록해 공정 기록에 반영합니다.
  • CIP·SIP 라인 — 세정과 증기 세척 주기에 게이지를 장착한 채 운용합니다.
  • 원격 판독 — 블루투스 모델은 FieldLab Mobile App으로 떨어진 곳에서 값을 읽습니다.

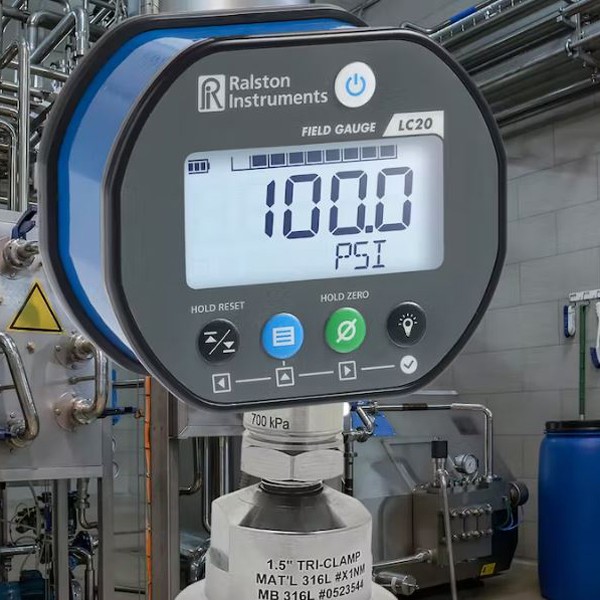

RALSTON INSTRUMENTS LC20 Digital Sanitary Pressure Gauge - 배관 설비에 압력게이지를 설치한 현장 모습

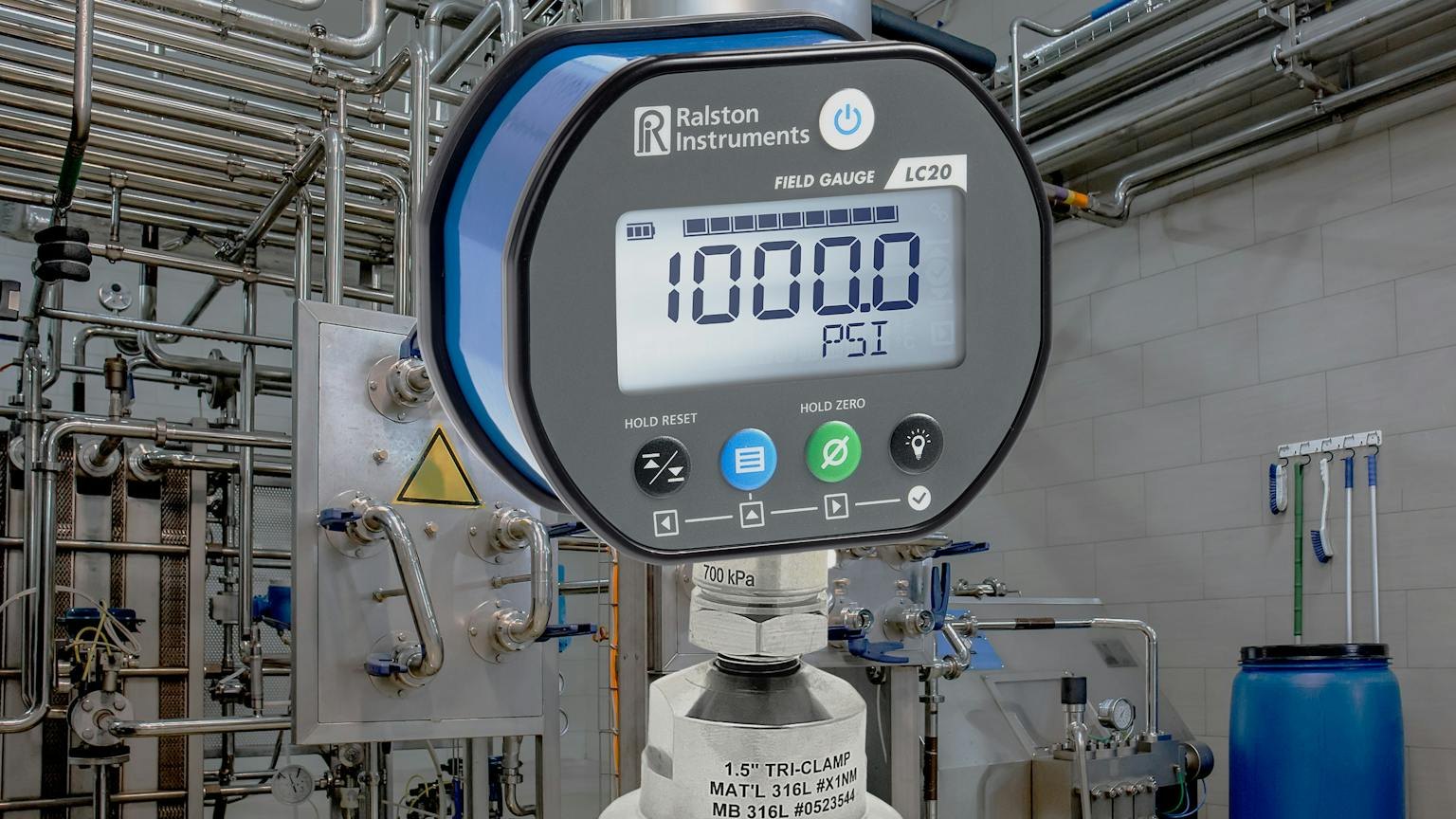

배관 설비에 압력게이지를 설치한 현장 모습

선택 가이드

라인 조건에 맞는
위생 게이지 선택

이럴 때 (현장 조건)권장 모델선택 이유
트라이클램프 위생 배관에 장착할 때LC20 Sanitary1.5 in 트라이클램프 다이어프램 실과 316L 전해연마 접액부를 갖췄습니다.
NPT 나사 연결로 현장 교정할 때Field Gauge LC201/4 in NPT 수나사로 15개 범위 중에서 고릅니다.
휴대 점검 겸 소형 기록이 필요할 때Field Gauge LC10같은 Ralston 휴대형 게이지 계열의 소형 구성입니다.

구성·옵션

범위 코드와
무선 옵션

  • 기본 구성 — 게이지 본체, 3-A 인증 다이어프램 실, ISO 17025:2017 인정 교정 성적서.
  • 범위 코드 — LC20-GBTC15부터 LC20-GPTC15까지 8개 범위.
  • 무선 옵션 — -B1 모델은 블루투스, -00 모델은 무선 없이 USB로 PC에 기록합니다.

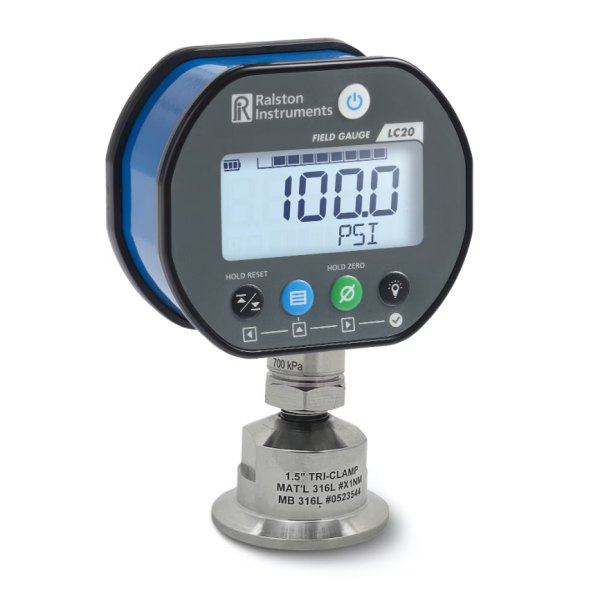

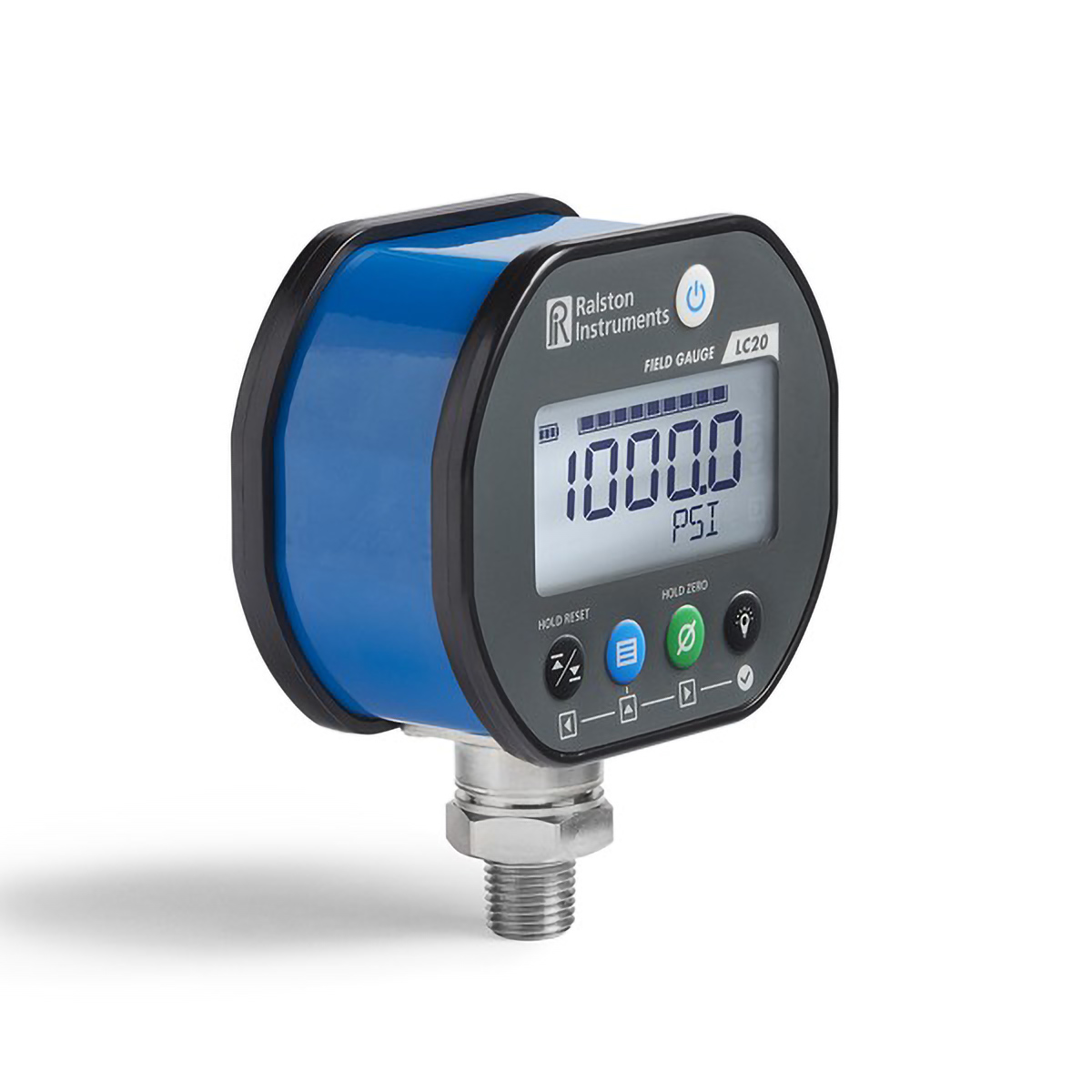

RALSTON INSTRUMENTS LC20 Digital Sanitary Pressure Gauge - 표시창과 버튼이 보이는 디지털 압력 게이지
표시창과 버튼이 보이는 디지털 압력 게이지

관련 제품

LC20 Sanitary와 함께 보는
Ralston 계측기
