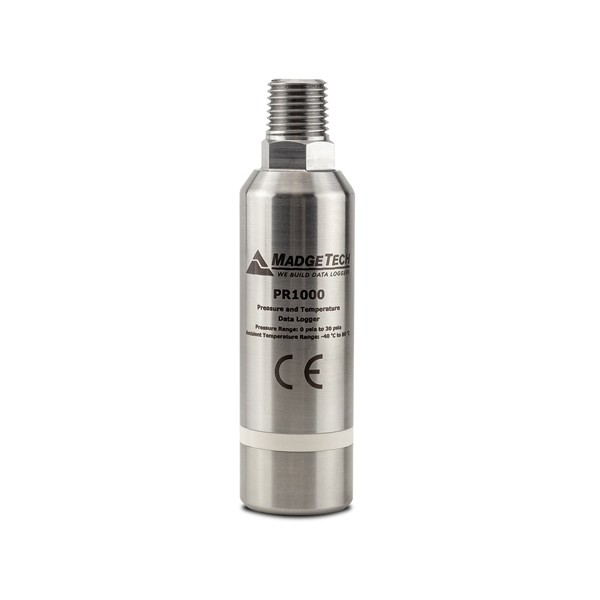

MadgeTech PR1000 압력 · 온도 데이터로거 (과도 모드)

MODEL: PR1000
브랜드: MADGETECH

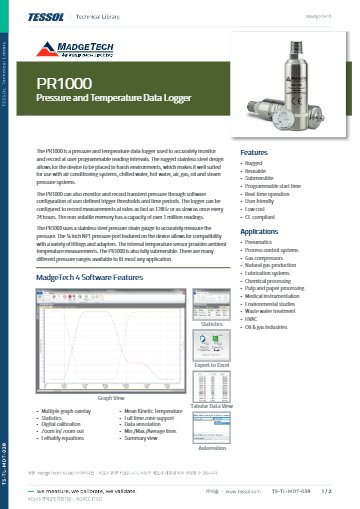

제품 자료: 데이터시트

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

배관의 순간 압력 변화를
놓치지 않고 남기는 로거

MadgeTech PR1000 압력·온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

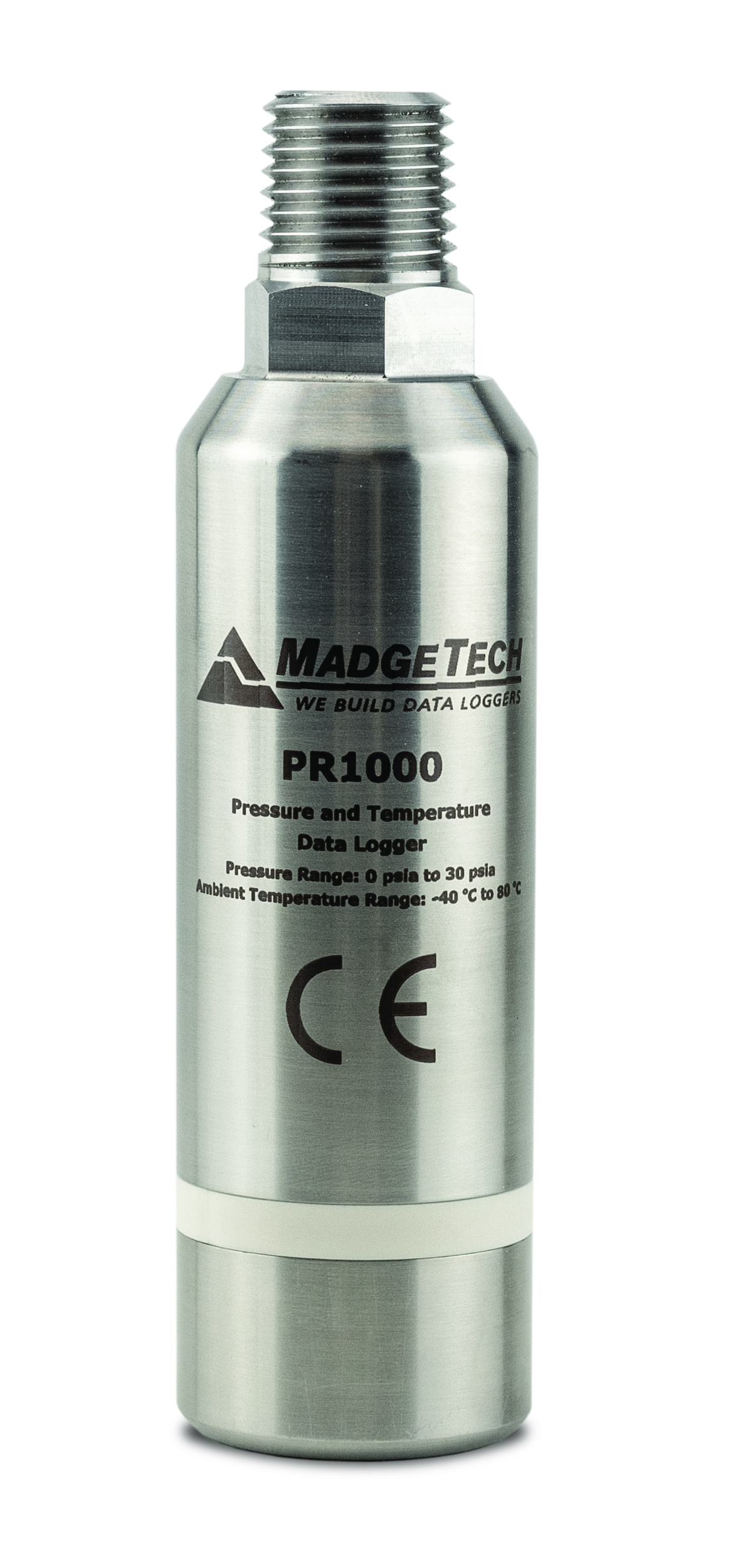

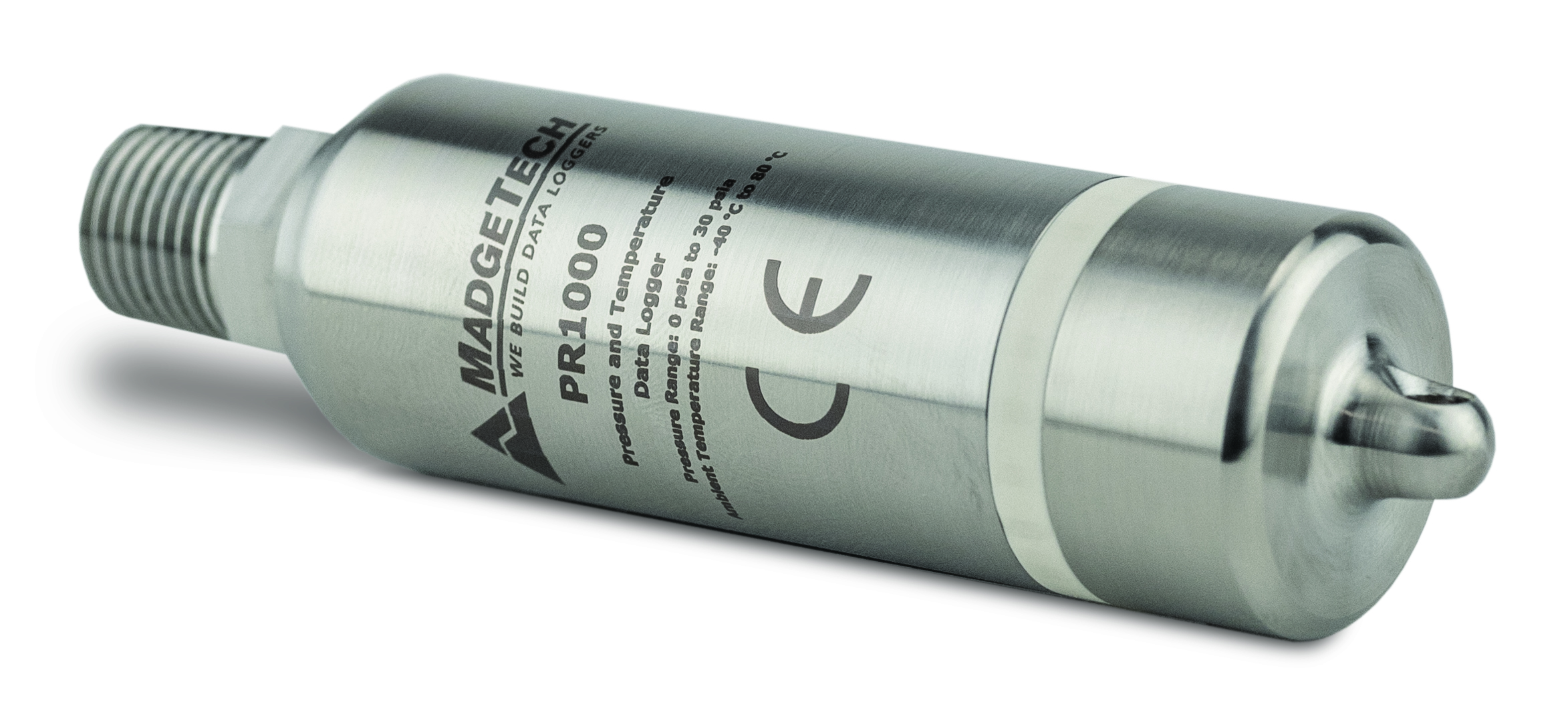

MadgeTech PR1000은 IP68 본체 안에 압력 센서와 내부 온도 센서를 함께 담은 압력·온도 데이터로거(수격 압력 로거, 과도 모드 압력 기록계)로, 30~5000 PSI 범위의 배관·공정 압력을 128 Hz 과도 모드와 1초 간격 장기 기록으로 남깁니다.

수격처럼 짧은 순간에 크게 변하는 압력은 과도 모드가 잡아내고, 평소에는 1초부터 24시간까지 간격으로 1,396,736개 판독값을 저장하므로 한 대의 로거가 순간 현상과 장기 추이를 모두 맡습니다. 지름 24.6 mm 본체를 1/4 in NPT 포트에 바로 연결하며, (주)테솔이 국내에 공식 공급합니다.

30 ~ 5000 PSI

10종 압력 범위

2 %FSR

전 범위 압력 정확도

128 Hz

과도 모드 최대 기록 속도

IP68

물속 완전 잠수 가능

특징

한 대로 압력과 온도를
함께 기록하는 구성

핵심 특징	현장에서 달라지는 점
IP68 완전 잠수	물속에 담근 상태로 운용하므로 상수도 맨홀이나 수조처럼 습한 설치 환경에서도 별도 방수 케이스가 필요 없습니다.
절대압·게이지압 선택	범위에 따라 PSIA 또는 PSIG를 골라 대기압 기준이 필요한 배관과 절대압 기준 공정을 구분합니다.
128 Hz 과도 모드	수격 같은 순간 압력 상승을 샘플 누락 없이 포착해 밸브 개폐 조건과 파손 원인을 대조합니다.
1초 ~ 24시간 기록 간격	장기 추이는 긴 간격으로, 시험 구간은 짧은 간격으로 설정해 메모리를 목적에 맞게 배분합니다.
내부 온도 센서	압력과 같은 시간축에 로거 내부 온도를 기록해 온도 변화가 압력 판독에 준 영향을 함께 검토합니다.
사용자 정의 단위	기록값을 엔지니어링 단위로 환산해 보고서 단위에 맞게 그래프와 표를 출력합니다.

범위 선택

압력 범위와
허용 오차 계산

정확도는 전 범위 2 %FSR이므로 허용 오차는 선택한 풀스케일에 비례해 커집니다. 30 PSI 범위는 ±0.6 PSI, 300 PSI 범위는 ±6 PSI, 5000 PSIA 범위는 ±100 PSI이므로, 예상 최대 압력을 여유 있게 덮는 가장 작은 범위를 고르면 판독 오차가 가장 작아집니다. 반복성은 ±0.5 %FSR이고 응답 시간은 0.1 ms(10~90 %FSR)입니다.

풀스케일별 오차를 비교하는 범위 선정

0~1000 PSI와 0~5000 PSI는 PSIA(절대압) 전용이고 0~30, 100, 300, 500 PSI는 PSIA와 PSIG 두 형식으로 나옵니다. 대기압을 기준으로 보는 배관 압력은 게이지압, 진공이나 밀폐 용기는 절대압 모델을 선택합니다.

과도 모드 운용

과도 모드와
배터리 운용 계획

3.6 V 리튬 전지는 128 Hz 과도 모드에서 10일, 1분 간격 기록에서는 25 °C 기준 일반 1년을 견딥니다. 따라서 현상 관찰은 과도 모드로 짧게, 장기 추이는 긴 간격으로 나누어 설정하며, 전지는 사용자가 직접 교체합니다. 지연 시작은 최대 6개월 전까지 소프트웨어에서 예약합니다.

IFC400 도킹 스테이션 판독

기록은 IFC400 또는 IFC406 USB 도킹 스테이션에 로거를 올려 MadgeTech 4 소프트웨어로 시작하고 멈추고 내려받습니다. 그래프, 표, 요약 데이터로 결과를 보고 온도는 °C, °F, K, °R, 압력은 mbar, PSI, inHg, mmHg, atm, Torr, Pa, kPa, MPa, m 단위로 환산합니다.

사용 방법

PR1000 압력·온도 로거
IFC400 판독과 과도 모드 운용

PR1000은 IFC400 또는 IFC406 USB 도킹 스테이션에 올려 MadgeTech 4 Standard로 시작·정지·다운로드를 처리합니다. 받은 기록은 그래프, 표, 요약 데이터로 보고 압력과 온도를 원하는 단위로 환산합니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
IFC400	로거 1대를 올리는 USB 도킹 스테이션(900319-00)
IFC406	로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(900325-00)

처음 연결하는 순서

순서	할 일
1	madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2	IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3	로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4	로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5	1/4 in NPT 포트에 로거를 연결해 배관이나 시험대에 설치하세요.
6	회수한 로거를 도킹 스테이션에 올려 Stop, Download 순서로 기록을 받습니다.

128 Hz 과도 모드에서는 3.6 V 리튬 전지가 10일 운용되므로 현상을 관찰할 구간에만 짧게 설정하고, 장기 추이는 긴 기록 간격으로 나누어 기록하세요. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

10종 압력 범위
비교와 공통 사양

항목	0 ~ 30 PSI	0 ~ 100 PSI	0 ~ 300 PSI	0 ~ 500 PSI	0 ~ 1000 PSI	0 ~ 5000 PSI
압력 형식	PSIA 또는 PSIG	PSIA 또는 PSIG	PSIA 또는 PSIG	PSIA 또는 PSIG	PSIA	PSIA
정확도 (2 %FSR)	±0.6 PSI	±2 PSI	±6 PSI	±10 PSI	±20 PSI	±100 PSI
분해능	0.0005 PSI	0.002 PSI	0.005 PSI	0.01 PSI	0.02 PSI	0.1 PSI
품번 PSIA (표준 / -KR)	902240-00 / 902270-00	902241-00 / 902271-00	902242-00 / 902272-00	902243-00 / 902273-00	902244-00 / 902274-00	902245-00 / 902275-00
품번 PSIG (표준 / -KR)	902246-00 / 902276-00	902247-00 / 902277-00	902248-00 / 902278-00	902249-00 / 902279-00	해당 없음	해당 없음

시리즈 공통 사양

항목	사양
압력 센서	반도체 스트레인 게이지
압력 정확도	2 %FSR(25 °C 일반 0.25 %)
반복성	±0.5 %FSR(일반 ±0.2 %)
응답 시간	0.1 ms(10 ~ 90 %FSR)
온도 센서	반도체 센서, 분해능 1.0 °C
온도 범위	내부 -40 ~ +80 °C
온도 정확도	±2.0 °C(0 ~ +50 °C), ±4.0 °C(-40 ~ -1 °C, +51 ~ +85 °C)
메모리	1,396,736개 판독값, 랩 어라운드 지원
기록 간격	1초 ~ 24시간마다 1회, 과도 모드 최대 128 Hz
시작 방식	즉시 시작 또는 최대 6개월 지연 시작, PC 실시간 기록
배터리	3.6 V 리튬, 사용자 교체, 1분 간격 25 °C 일반 1년, 128 Hz 과도 모드 10일
데이터 형식	날짜·시간 기록, 온도 °C·°F·K·°R, 압력 mbar·PSI·inHg·mmHg·atm·Torr·Pa·kPa·MPa·m
교정	소프트웨어 디지털 교정, 교정 일자 자동 기록
시간 정확도	25 °C에서 ±1분/월
본체·재질	IP68, 316 스테인리스·Radel

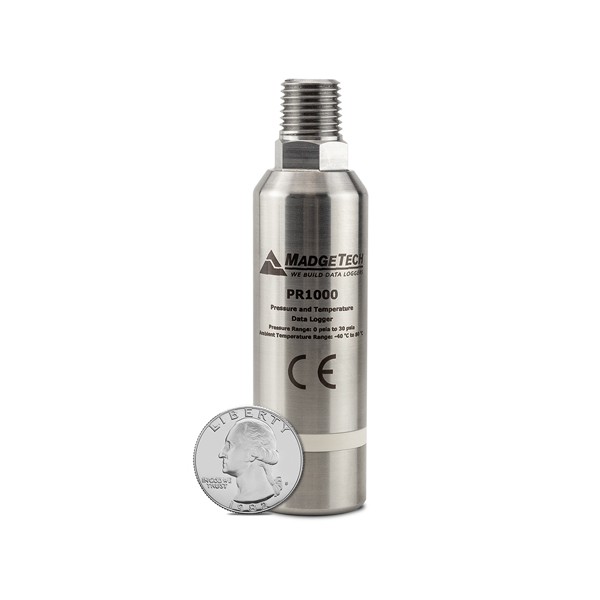

외형 치수	91.3 mm × 지름 24.6 mm
무게	156 g
연결	1/4 in NPT
데이터 판독	IFC400 또는 IFC406 USB 도킹 스테이션
소프트웨어	MadgeTech 4 Standard 4.2.21.1 이상, Windows XP SP3 이상
사용 환경	-40 ~ +80 °C, 0 ~ 100 %RH
인증	CE

활용 분야

압력 이력이 필요한
배관·공정 현장

상수도망·배관 — 수격처럼 짧은 압력 변화를 128 Hz로 포착해 밸브 조작 구간과 대조합니다.
레토르트·공정 용기 — 용기 안 압력 변화를 장기 간격으로 남겨 공정 이력을 확인합니다.
유압 시험대 — 시험 중 순간 압력을 과도 모드로 기록해 피크 값을 확인합니다.
설비 점검 — 압력과 온도를 한 기기로 함께 기록해 점검 보고서를 간결하게 정리합니다.

선택 가이드

PR1000 계열
모델 고르는 법

이럴 때	권장 모델	선택 이유
배관·설비 압력과 온도를 함께 기록할 때	PR1000	IP68 본체에 과도 모드와 장기 기록을 갖춥니다.
북미 본질안전 등급이 필요한 위험 장소일 때	PR1000IS	본질안전 구성의 같은 계열 모델입니다.
ATEX·IECEx 기준의 위험 장소에서 사용할 때	PR1000Ex	해당 방폭 규격에 대응하는 모델입니다.
고온 공정 온도를 함께 정밀하게 기록할 때	PRTemp140	고온 온도·압력 기록에 맞춘 모델입니다.

구성·옵션

본체와 별매
구성 품목

구분	내용	품번

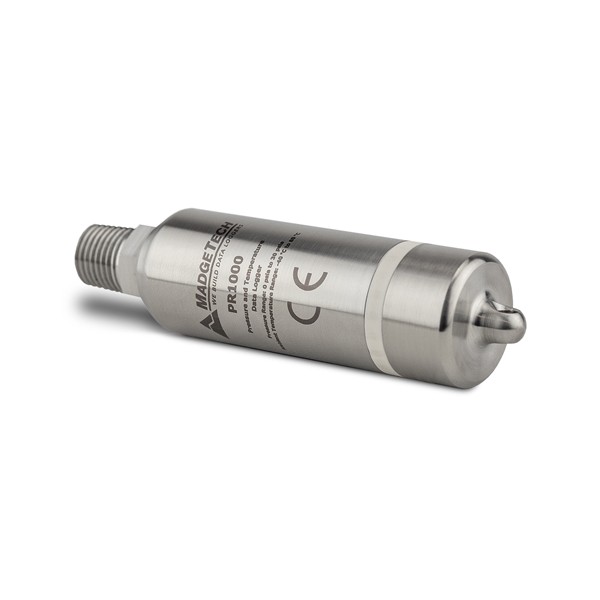

본체	압력 범위별 모델 20종, 키링 엔드캡(-KR) 버전 포함	902240-00 등
판독 도킹	USB 케이블 포함 IFC400, 6포트 멀티 인터페이스 IFC406(별매)	900319-00, 900325-00
교체 전지	3.6 V 리튬 TL-2150/S(별매)	901745-00
고정	DLS100 스탠드(별매)	DLS100

교정

교정 주기와
KOLAS 안내

압력 로거는 사용 환경과 허용 오차에 맞춰 교정 주기를 정하며, 기록 일자는 로거 내부에 자동으로 저장됩니다. (주)테솔에 문의하시면 KOLAS 인정 범위에 해당하는 교정인지 확인해 안내해 드립니다.

PR1000과 비교해 볼
압력·온도 로거

PR1000의 과도 모드는 어떤 기록 방식입니까?
최대 128 Hz로 순간 압력 변화를 포착하는 기록 방식입니다. 과도 모드에서는 전지 운용 기간이 10일로 짧아지므로 현상 관찰 구간에만 사용합니다.
PR1000은 온도도 정밀하게 측정합니까?
내부 반도체 센서이므로 0~+50 °C 구간에서 ±2.0 °C입니다. 더 정밀한 온도 기록이 필요하면 PRTemp140 계열을 함께 검토하세요.
PR1000을 고정하는 받침대가 있습니까?
네, DLS100 스탠드를 별매로 선택할 수 있습니다. 배관 포트 연결과 병행해 시험대에 세워 두는 용도입니다.
PR1000 데이터는 어떻게 내려받습니까?
IFC400 또는 IFC406 USB 도킹 스테이션에 로거를 올려 MadgeTech 4로 내려받습니다. 소프트웨어는 Standard 4.2.21.1 이상을 사용합니다.
전지는 직접 교체합니까?
네, 3.6 V 리튬 전지를 사용자가 교체하며 권장 전지는 TL-2150/S입니다. 128 Hz 과도 모드를 자주 쓰는 현장은 여분 전지를 준비하세요.
PR1000 과도 모드 압력 로거를 여러 대 구매하려면 어디에 문의합니까?
(주)테솔에 문의하시면 됩니다. (주)테솔은 MadgeTech의 국내 단독 공급사입니다. 필요한 압력 범위, 대수, 키링 엔드캡(-KR) 버전과 IFC400·IFC406 도킹 스테이션 필요 여부를 알려 주시면 구성과 견적을 안내해 드립니다.
