MadgeTech PR1000IS 본질안전 압력·온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

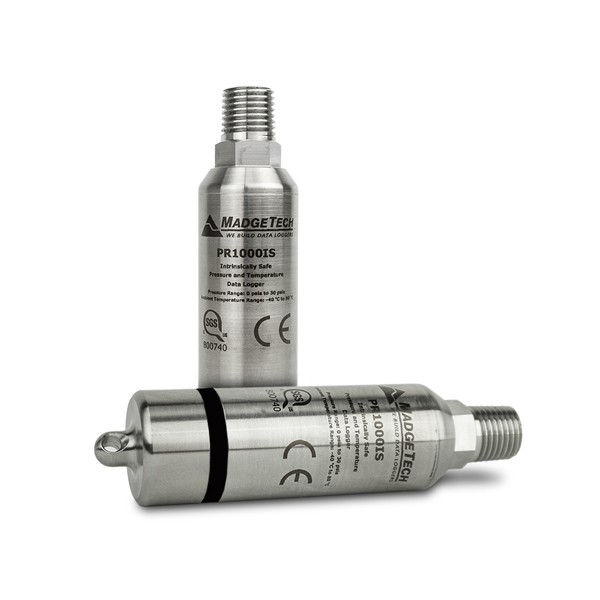

MadgeTech PR1000IS는 Class 1 Division 1·2 Group ABCD, 온도 등급 T4A 본질안전 등급을 갖춘 압력·온도 데이터로거(북미 위험 장소용 압력 로거)로, 0 ~ 30 PSI부터 0 ~ 5000 PSIA까지 10종 모델의 압력 이력을 석유·가스와 화학 설비에서 기록합니다.

압력 정확도는 전 범위 2 %FSR이고 응답 시간이 0.1 ms(10 ~ 90 %FSR)여서 밸브 개폐 순간의 압력 변동도 포착합니다. 156 g의 316 스테인리스 본체는 침수 사용이 가능하며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

Class 1

Division 1·2 Group ABCD

10종

압력 범위 모델

128 Hz

과도 모드 최대 기록 속도

IP68

316 스테인리스 본체

특징

북미 규격 구역에서
압력 이력을 확보

핵심 특징현장에서 달라지는 점
Class 1 Division 1·2 본질안전Group ABCD, 온도 등급 T4A 구역에 반입할 수 있어 북미 규격으로 설계된 설비의 압력 점검에 대응합니다.
압력 10종 모델설비 압력대와 가까운 범위를 골라 절대 오차를 낮추고, 절대압과 게이지압 기준도 현장 계기와 맞춥니다.
과도 압력 모드트리거 조건이 충족되는 순간부터 고속 기록으로 전환되어 펌프 기동과 밸브 개폐 때의 압력 스파이크를 남깁니다.
압력·온도 동시 기록내부 반도체 센서가 같은 시각의 온도를 저장하므로 압력 변동이 온도 때문인지 공정 때문인지 구분합니다.
IP68 스테인리스 본체316 스테인리스와 Radel 재질이라 배관 세척이나 침수 환경에서도 본체가 손상될 부담이 적습니다.
USB 도킹 스테이션IFC406은 6포트 구성이라 여러 대를 회수한 뒤 한꺼번에 내려받아 점검 정리 시간을 줄입니다.

등급 해석

Class/Division
구역 대조 방법

등급은 FM Class 3600·3610과 캐나다 규격 C22.2 No. 60079-0:15, 60079-11:14 기준의 Class 1 Division 1·2 Group ABCD, 온도 등급 T4A입니다. 이 등급은 북미 Class/Division 체계이므로 ATEX·IECEx Zone 체계의 설비에는 PR1000Ex를 선택하세요.

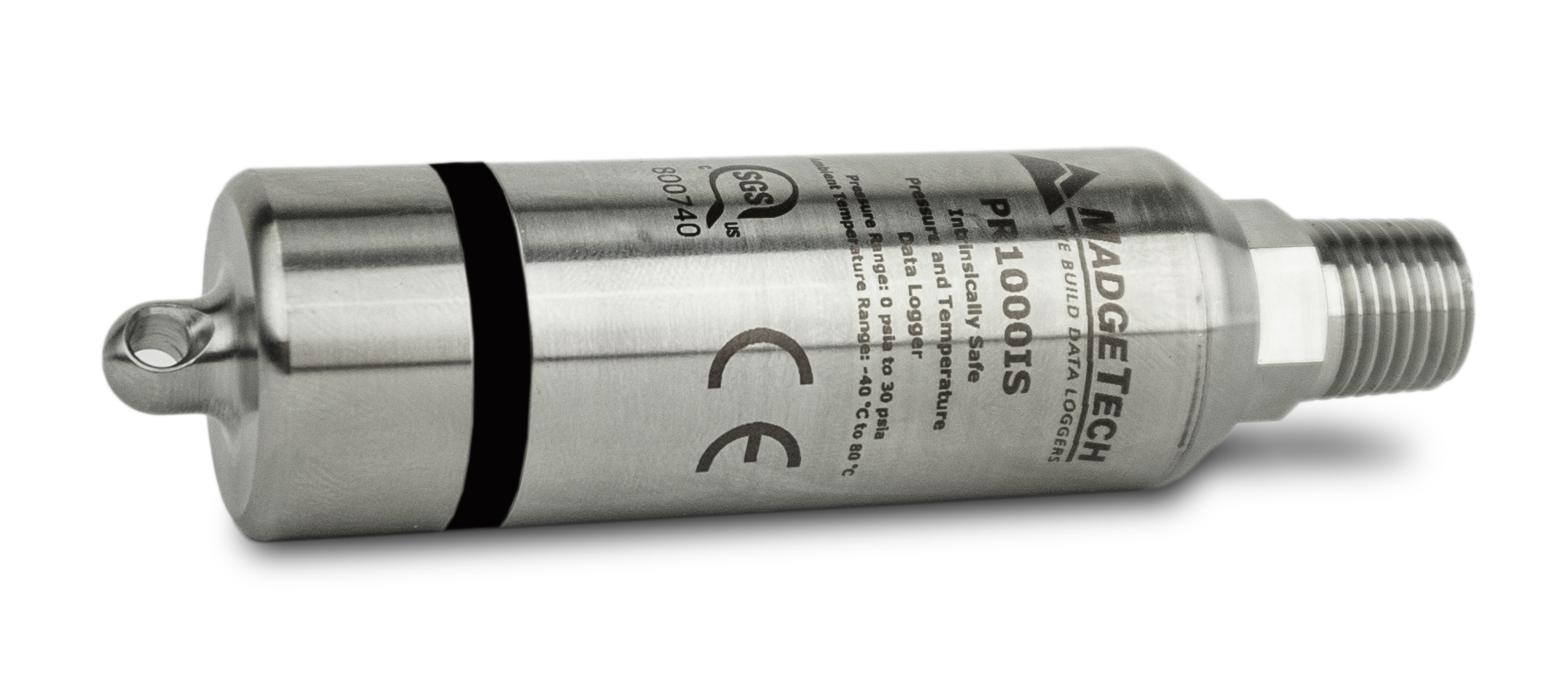

MadgeTech PR1000IS - 눕혀 둔 PR1000IS

USB 도킹 스테이션으로 내려받기

IFC400 또는 IFC406 도킹 스테이션에 로거를 꽂고 MadgeTech 4 소프트웨어로 기록을 시작하고 멈추고 내려받습니다. 그래프와 표, 요약 데이터를 엔지니어링 단위로 열람합니다.

압력 범위

10종 모델의
범위와 분해능

모델 코드 끝의 A는 절대압, G는 게이지압입니다. 1000과 5000 PSI 모델에는 A만 있으므로 대기압 기준이 필요한 배관은 500 PSI 이하의 G 모델을 검토하세요. 2 %FSR 정확도 때문에 30 PSI 모델의 오차는 ±0.6 PSI, 5000 PSIA 모델의 오차는 ±100 PSI로 벌어집니다.

압력 범위압력 분해능
0 ~ 30 PSIA0.0005 PSI
0 ~ 30 PSIG0.0005 PSI
0 ~ 100 PSIA0.002 PSI
0 ~ 100 PSIG0.002 PSI
0 ~ 300 PSIA0.005 PSI
0 ~ 300 PSIG0.005 PSI
0 ~ 500 PSIA0.01 PSI
0 ~ 500 PSIG0.01 PSI
0 ~ 1000 PSIA0.02 PSI
0 ~ 5000 PSIA0.1 PSI

과도 압력

128 Hz 과도 모드와
배터리 수명

장기 감시용 저속 기록과 순간 변동용 고속 기록은 배터리 소모가 크게 다릅니다. 1분 간격에서는 1년이지만 128 Hz 과도 모드에서는 10일에 그치므로, 수명을 우선하면 저속 간격을, 압력 스파이크 분석이 목적이면 과도 모드를 선택하고 예비 배터리를 준비하세요. 저장 용량은 1,396,736개입니다.

사용 방법

PR1000IS 본질안전 압력 로거
IFC406 일괄 다운로드 순서

PR1000IS는 IFC400 또는 IFC406 USB 도킹 스테이션에 꽂아 MadgeTech 4로 기록을 시작하고 멈추고 내려받습니다. 6포트 IFC406을 쓰면 여러 대를 회수한 뒤 한 번에 내려받습니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
IFC400로거 1대를 올리는 USB 도킹 스테이션(900319-00)
IFC406로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(900325-00)

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5로거를 측정할 배관이나 설비의 압력 포트에 연결하세요.
6회수한 로거를 도킹 스테이션에 올려 Stop, Download 순서로 기록을 받습니다.

여러 대를 같은 조건으로 시작할 때는 한 대를 Custom Start로 설정한 뒤 Batch Start로 나머지에 적용할 수 있습니다. IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

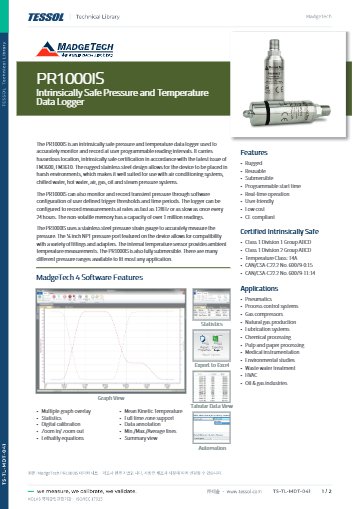

사양

PR1000IS
상세 사양

항목사양
본질안전 등급Class 1 Division 1 Group ABCD · Class 1 Division 2 Group ABCD · 온도 등급 T4A
승인CE · FM Class 3600 · FM Class 3610 · 캐나다 규격 C22.2 No. 60079-0:15 · No. 60079-11:14
압력 센서반도체 스트레인 게이지
압력 범위0 ~ 30 · 100 · 300 · 500 PSIA 또는 PSIG · 0 ~ 1000 · 5000 PSIA (10종) · 포트 1/4 in NPT
압력 분해능30 PSI 0.0005 PSI · 100 PSI 0.002 PSI · 300 PSI 0.005 PSI · 500 PSI 0.01 PSI · 1000 PSIA 0.02 PSI · 5000 PSIA 0.1 PSI
압력 정확도2 %FSR (25 °C 일반 0.25 %), 전 범위 · 30 PSI ±0.6 PSI · 5000 PSIA ±100 PSI
반복성±0.5 %FSR (일반 ±0.2 %)
압력 응답 시간0.1 ms (10 ~ 90 %FSR)
온도 센서 / 범위 / 분해능반도체 / -40 ~ +80 °C / 1.0 °C
온도 정확도0 ~ +50 °C ±2.0 °C · -40 ~ -1 °C와 +51 ~ +85 °C ±4.0 °C
메모리1,396,736개 (메모리 랩)
기록 간격1초 ~ 24시간마다 1회 · 과도 모드 최대 128 Hz
시작 모드즉시 시작 또는 최대 6개월 뒤 예약 시작 (소프트웨어 설정)
실시간 기록PC 연결 시 지원
시간 정확도25 °C에서 월 ±1분
교정소프트웨어 디지털 교정 · 교정일 본체 기록
데이터 형식날짜·시간 기록 · 온도 °C · °F · K · °R · 압력 mbar · PSI · inHg · mmHg · atm · Torr · Pa · kPa · MPa · m
배터리3.6 V 리튬 (사용자 교체, 포함)
배터리 수명1분 간격 25 °C 일반 1년 · 128 Hz 과도 모드 10일
컴퓨터 인터페이스IFC400 또는 IFC406 USB 도킹 스테이션 필요
소프트웨어 / OSMadgeTech 4 Standard Software 4.2.21.1 이상 / Windows XP SP3 이상
사용 환경-40 ~ +80 °C · 0 ~ 100 %RH
외형 치수 / 무게91.3 mm × 지름 24.6 mm / 156 g
보호 등급 / 재질IP68 / 316 스테인리스, Radel
침수 사용가능

활용 분야

북미 규격 설비의
압력 이력 관리

  • 석유·가스 설비 — 북미 기준 위험 장소 배관의 압력을 기록합니다.
  • 화학 공정 — 용제와 반응 구역의 압력 변화를 남깁니다.
  • EtO 멸균 — 에틸렌옥사이드 구역의 압력 이력을 기록합니다.

선택 가이드

PR1000IS 선택 기준
위험 장소 규격별 모델 비교

이럴 때 (현장 조건·용량)권장 모델선택 이유
북미 Class/Division 위험 장소일 때PR1000ISClass 1 Division 1·2 Group ABCD, T4A 등급을 갖춥니다.
ATEX·IECEx Zone 0-2 구역일 때PR1000ExATEX와 IECEx 인증서를 갖춥니다.
위험 장소가 아닌 곳에서 압력을 기록할 때PR1000방폭 등급이 필요 없는 곳에는 같은 측정 사양의 일반형이 맞습니다.

구성·옵션

모델 품번과
액세서리

구분내용표준 품번키링 엔드캡 품번
로거 본체PR1000IS-30A (0 ~ 30 PSIA)902250-00902280-00
로거 본체PR1000IS-30G (0 ~ 30 PSIG)902256-00902286-00
로거 본체PR1000IS-100A (0 ~ 100 PSIA)902251-00902281-00
로거 본체PR1000IS-100G (0 ~ 100 PSIG)902257-00902287-00
로거 본체PR1000IS-300A (0 ~ 300 PSIA)902252-00902282-00
로거 본체PR1000IS-300G (0 ~ 300 PSIG)902258-00902288-00
로거 본체PR1000IS-500A (0 ~ 500 PSIA)902253-00902283-00
로거 본체PR1000IS-500G (0 ~ 500 PSIG)902259-00902289-00
로거 본체PR1000IS-1000A (0 ~ 1000 PSIA)902254-00902284-00
로거 본체PR1000IS-5000A (0 ~ 5000 PSIA)902255-00902285-00
도킹 스테이션IFC400 USB 도킹 스테이션900319-00해당 없음
도킹 스테이션IFC406 6포트 USB 도킹 스테이션900325-00해당 없음
교체 배터리TL-2150/S901745-00해당 없음

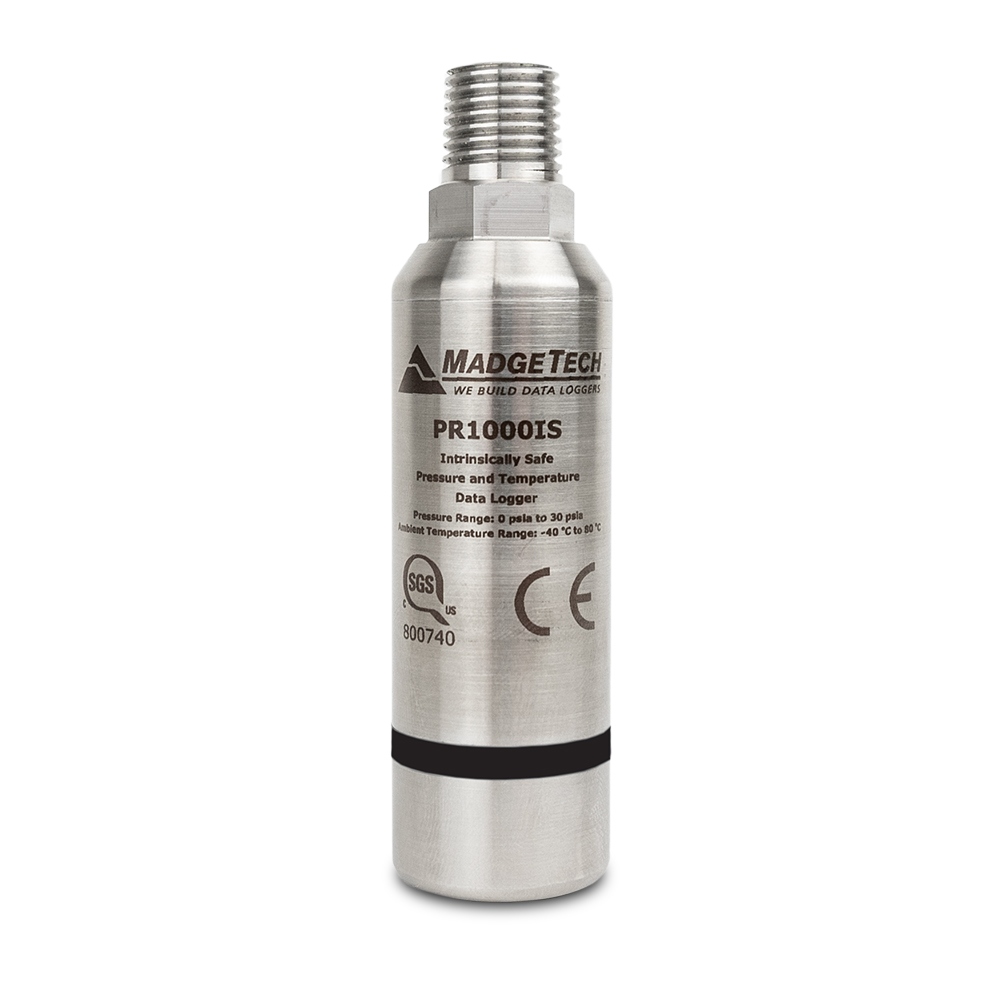

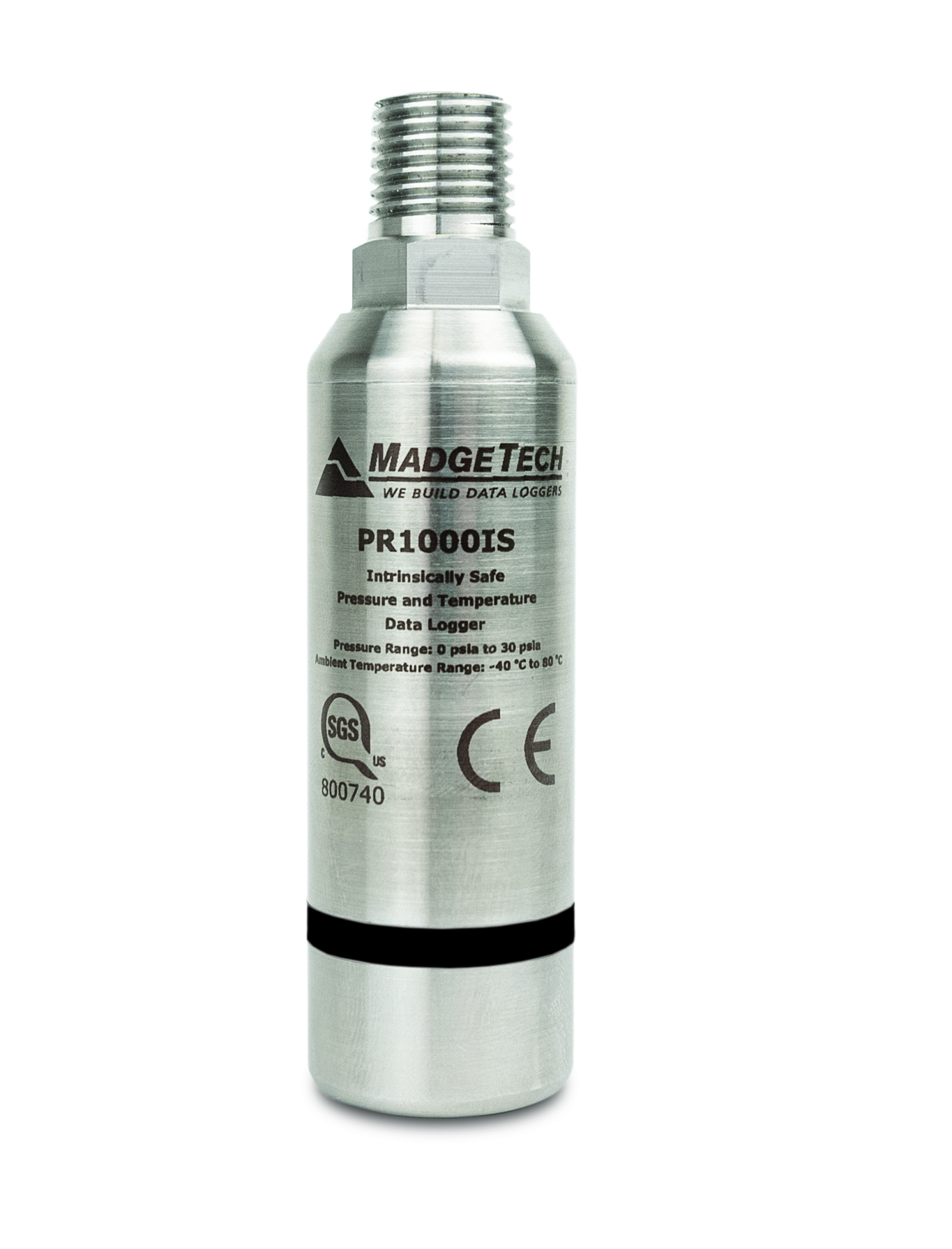

MadgeTech PR1000IS - 인증 마크와 CE 표시가 보이는 PR1000IS 정면
인증 마크와 CE 표시가 보이는 PR1000IS 정면
