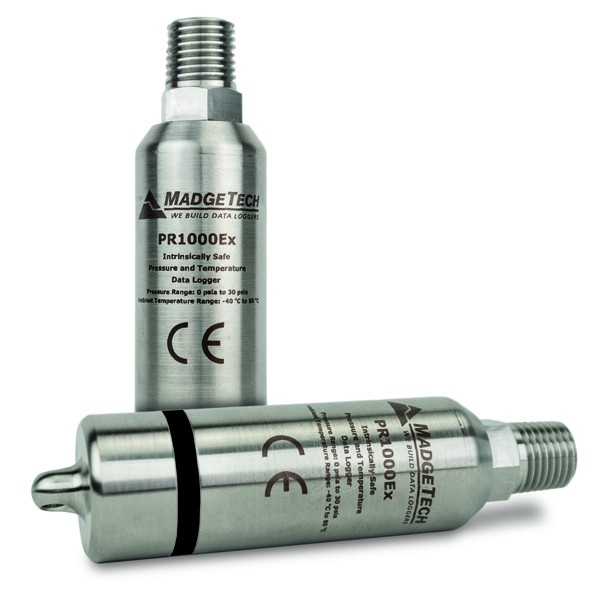

MadgeTech PR1000Ex 본질안전 압력·온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech PR1000Ex는 ATEX·IECEx Ex ia–Ex ic, Zone 0-2 방폭 표시를 갖춘 본질안전 압력·온도 데이터로거(방폭 압력 로거)로, 0 ~ 5000 PSI 범위 10종 중 현장 압력에 맞는 모델을 골라 석유·가스와 화학 구역의 압력 이력을 기록합니다.

응답 시간 0.1 ms(10 ~ 90 %FSR)의 반도체 스트레인 게이지가 수격 같은 순간 압력 변화를 포착하고, 같은 본체의 반도체 센서가 -40 ~ +80 °C 온도를 함께 기록합니다. 156 g의 316 스테인리스 본체는 침수 사용이 가능하며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

Zone 0-2

본질안전 표시 구역

2 %FSR

전 범위 압력 정확도

128 Hz

과도 모드 최대 기록 속도

IP68

316 스테인리스 본체

특징

방폭 구역에서도
압력 이력을 확보

핵심 특징현장에서 달라지는 점
ATEX·IECEx 인증서SGS21ATEX0060과 BAS21UKEX0071 인증서를 갖춰 방폭 구역 반입 서류를 인증서 번호 기준으로 준비합니다.
Ex ia–Ex ic, Zone 0-2 표시본질안전 표시 범위가 Zone 0부터 Zone 2까지이므로 구역 등급이 섞인 설비에도 한 모델로 대응합니다.
압력 10종 모델절대압(PSIA)과 게이지압(PSIG)을 설비 압력대에 맞춰 골라 측정 오차를 줄입니다.
과도 압력 모드사용자 지정 트리거로 순간 압력 변화를 높은 속도로 기록하므로 수격과 펌프 기동 압력을 점검합니다.
압력·온도 동시 기록압력 이력과 설비 온도 이력을 한 파일에 시간순으로 모아 원인 분석 시간을 줄입니다.
USB 도킹 스테이션IFC400 또는 IFC406에 꽂아 PC와 연결하므로 위험 장소 밖에서 안전하게 내려받습니다.

방폭 표시

Ex ia–Ex ic
표시 읽는 법

방폭 표시는 IEC 60079-11 Ex ia–Ex ic, Zone 0-2, 기기 보호 등급(EPL) Ga–Gc, 가스 그룹 IIC, 온도 등급 T4로 구성됩니다. 설치 구역의 가스 그룹과 온도 등급이 이 범위 안에 있는지 먼저 대조하고, 구역 서류에는 ATEX 인증서 SGS21ATEX0060과 IECEx 인증서 BAS21UKEX0071을 첨부하세요.

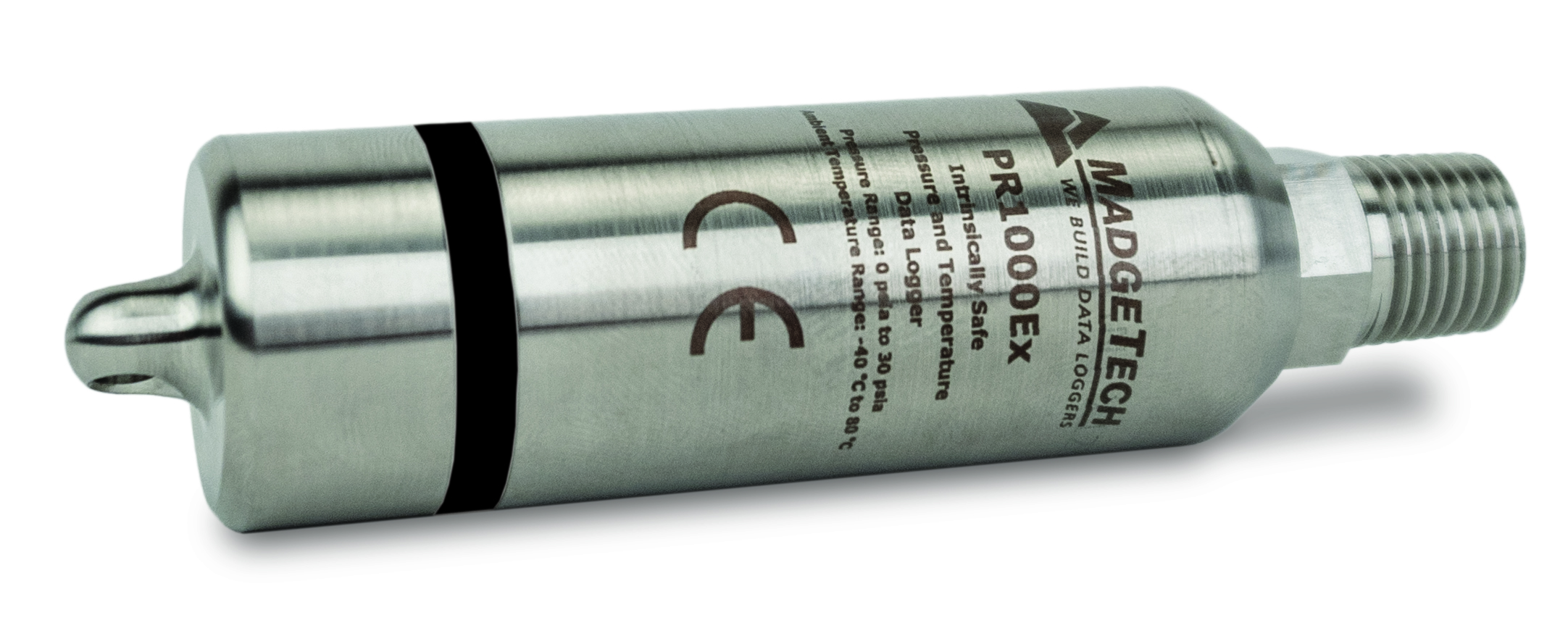

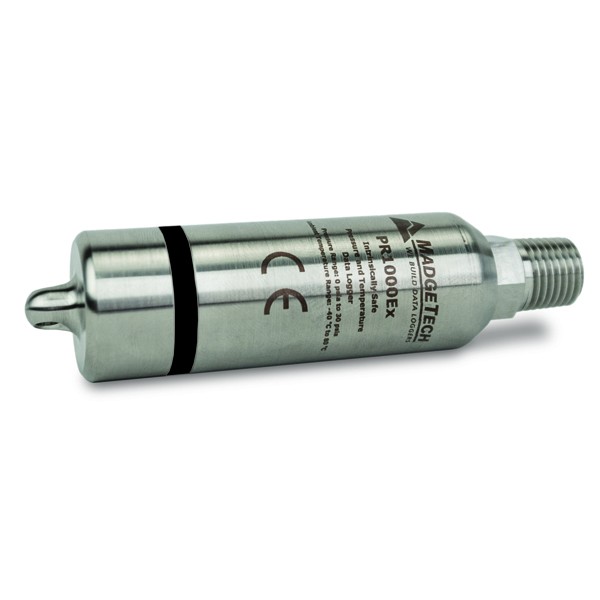

MadgeTech PR1000Ex - 눕혀 둔 PR1000Ex

USB 도킹 스테이션은 위험 장소 밖에서

로거를 PC와 연결하는 IFC400 또는 IFC406 도킹 스테이션은 위험 장소 밖에서 사용합니다. 현장에서 회수한 로거를 안전 구역으로 옮긴 뒤 MadgeTech 4 소프트웨어로 내려받는 순서를 작업 절차에 넣어 두세요.

압력 범위

10종 모델의
범위와 분해능

0 ~ 30, 100, 300, 500 PSI는 절대압(PSIA)과 게이지압(PSIG)을, 0 ~ 1000과 0 ~ 5000 PSI는 PSIA만 선택합니다. 정확도는 전 범위 2 %FSR이므로 측정 압력에 가까운 낮은 범위를 고를수록 절대 오차가 작아지며, 30 PSI 모델은 ±0.6 PSI, 5000 PSIA 모델은 ±100 PSI입니다.

압력 범위압력 분해능
0 ~ 30 PSIA0.0005 PSI
0 ~ 30 PSIG0.0005 PSI
0 ~ 100 PSIA0.002 PSI
0 ~ 100 PSIG0.002 PSI
0 ~ 300 PSIA0.005 PSI
0 ~ 300 PSIG0.005 PSI
0 ~ 500 PSIA0.01 PSI
0 ~ 500 PSIG0.01 PSI
0 ~ 1000 PSIA0.02 PSI
0 ~ 5000 PSIA0.1 PSI

과도 압력

128 Hz 과도 모드와
배터리 수명

기록 간격은 1초에 1회부터 24시간에 1회까지이며, 트리거 조건이 맞으면 과도 모드에서 최대 128 Hz로 순간 압력 변화를 기록합니다. 1분 간격 25 °C 기준 배터리는 1년 사용하지만 128 Hz 과도 모드에서는 10일이므로, 장기 감시와 수격 점검은 목적을 나눠 간격을 정하세요.

메모리는 1,396,736개이며 가득 차면 가장 오래된 값 위에 새 값을 기록합니다. 시작은 즉시 또는 최대 6개월 뒤로 예약합니다.

사용 방법

PR1000Ex 방폭 압력 로거
안전 구역 도킹과 기록 순서

PR1000Ex는 위험 장소 밖에 둔 IFC400 또는 IFC406 USB 도킹 스테이션에 올려 MadgeTech 4 Standard Software로 시작 조건을 정하고 기록을 내려받습니다. 도킹 스테이션과 PC는 위험 장소 안에서 쓰지 않습니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
IFC400로거 1대를 올리는 USB 도킹 스테이션(900319-00)
IFC406로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(900325-00)

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2위험 장소 밖에서 IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5도킹 스테이션에서 분리한 로거만 위험 장소에 설치하세요.
6회수한 로거를 도킹 스테이션에 올려 Stop, Download 순서로 기록을 받습니다.

즉시 시작 외에 최대 6개월 뒤 예약 시작을 소프트웨어에서 정할 수 있으니 설치 일정에 맞춰 Delay를 고르세요. IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

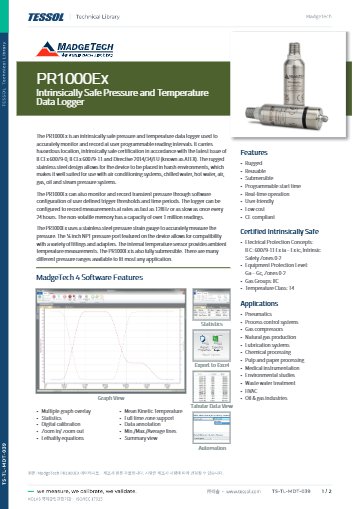

사양

ATEX·IECEx
압력 로거 전체 사양

항목사양
방폭 표시IEC 60079-11 Ex ia–Ex ic, 본질안전 Zone 0-2 · EPL Ga–Gc · 가스 그룹 IIC · 온도 등급 T4
인증서ATEX SGS21ATEX0060 · IECEx BAS21UKEX0071 · CE
압력 센서반도체 스트레인 게이지
압력 범위0 ~ 30 · 100 · 300 · 500 PSIA 또는 PSIG · 0 ~ 1000 · 5000 PSIA (10종) · 포트 1/4 in NPT
압력 분해능30 PSI 0.0005 PSI · 100 PSI 0.002 PSI · 300 PSI 0.005 PSI · 500 PSI 0.01 PSI · 1000 PSIA 0.02 PSI · 5000 PSIA 0.1 PSI
압력 정확도2 %FSR (25 °C 일반 0.25 %), 전 범위 · 30 PSI ±0.6 PSI · 5000 PSIA ±100 PSI
반복성±0.5 %FSR (일반 ±0.2 %)
압력 응답 시간0.1 ms (10 ~ 90 %FSR)
온도 센서 / 범위 / 분해능반도체 / -40 ~ +80 °C / 1.0 °C
온도 정확도0 ~ +50 °C ±2.0 °C · -40 ~ -1 °C와 +51 ~ +85 °C ±4.0 °C
메모리1,396,736개 (메모리 랩)
기록 간격1초 ~ 24시간마다 1회 · 과도 모드 최대 128 Hz
시작 모드즉시 시작 또는 최대 6개월 뒤 예약 시작 (소프트웨어 설정)
실시간 기록PC 연결 시 지원
시간 정확도25 °C에서 월 ±1분
교정소프트웨어 디지털 교정 · 교정일 본체 기록
데이터 형식날짜·시간 기록 · 온도 °C · °F · K · °R · 압력 mbar · PSI · inHg · mmHg · atm · Torr · Pa · kPa · MPa · m
배터리3.6 V 리튬 (사용자 교체, 포함)
배터리 수명1분 간격 25 °C 일반 1년 · 128 Hz 과도 모드 10일
컴퓨터 인터페이스IFC400 또는 IFC406 USB 도킹 스테이션 필요
소프트웨어 / OSMadgeTech 4 Standard Software 4.2.21.1 이상 / Windows XP SP3 이상
사용 환경-40 ~ +80 °C · 0 ~ 100 %RH
외형 치수 / 무게91.3 mm × 지름 24.6 mm / 156 g
보호 등급 / 재질IP68 / 316 스테인리스, Radel

활용 분야

방폭 구역의
압력 이력 관리

  • 석유·가스 설비 — Zone 0-2 구역 배관과 탱크의 압력 이력을 기록합니다.
  • 화학 공정 — 용제를 취급하는 구역의 압력 변화를 남깁니다.
  • 제약 용제 구역 — 용제 공정의 압력과 온도를 함께 기록합니다.
  • 수격 점검 — 과도 모드로 밸브 개폐 순간의 압력 변동을 포착합니다.

선택 가이드

PR1000Ex 계열 안에서
위험 장소 규격별 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
ATEX·IECEx Zone 0-2 구역에서 압력을 기록할 때PR1000ExSGS21ATEX0060과 BAS21UKEX0071 인증서를 갖춥니다.
북미 Class/Division 위험 장소일 때PR1000IS북미 Class/Division 방식이며 Class 1 Division 1·2 Group ABCD 본질안전 등급을 갖춥니다.
위험 장소가 아닌 곳에서 압력을 기록할 때PR1000방폭 인증이 필요 없는 구역에는 같은 측정 사양의 일반형이 맞습니다.

구성·옵션

모델 품번과
액세서리

구분내용표준 품번키링 엔드캡 품번
로거 본체PR1000Ex 0 ~ 30 PSIA902260-00902290-00
로거 본체PR1000Ex 0 ~ 30 PSIG902266-00902296-00
로거 본체PR1000Ex 0 ~ 100 PSIA902261-00902291-00
로거 본체PR1000Ex 0 ~ 100 PSIG902267-00902297-00
로거 본체PR1000Ex 0 ~ 300 PSIA902262-00902292-00
로거 본체PR1000Ex 0 ~ 300 PSIG902268-00902298-00
로거 본체PR1000Ex 0 ~ 500 PSIA902263-00902293-00
로거 본체PR1000Ex 0 ~ 500 PSIG902269-00902299-00
로거 본체PR1000Ex 0 ~ 1000 PSIA902264-00902294-00
로거 본체PR1000Ex 0 ~ 5000 PSIA902265-00902295-00
도킹 스테이션IFC400 USB 도킹 스테이션900319-00해당 없음
도킹 스테이션IFC406 6포트 USB 도킹 스테이션900325-00해당 없음
교체 배터리TL-2150/S901745-00해당 없음

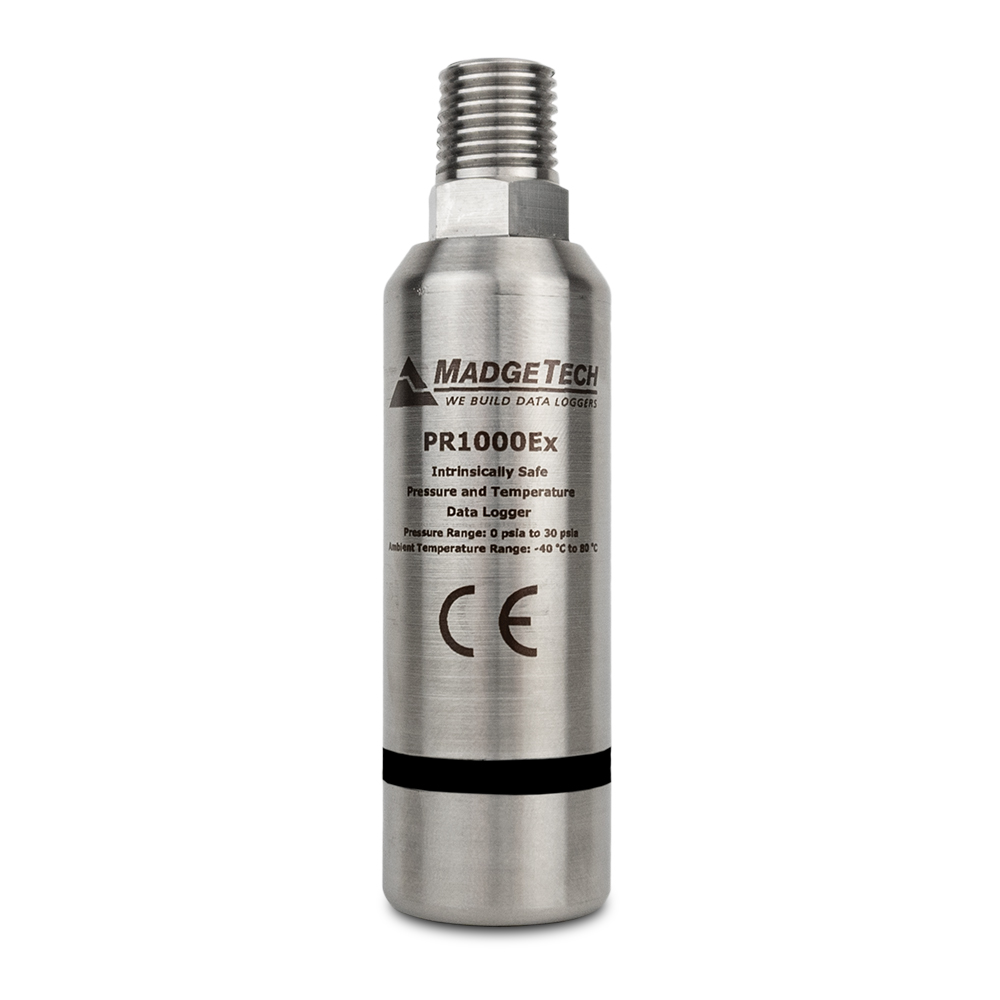

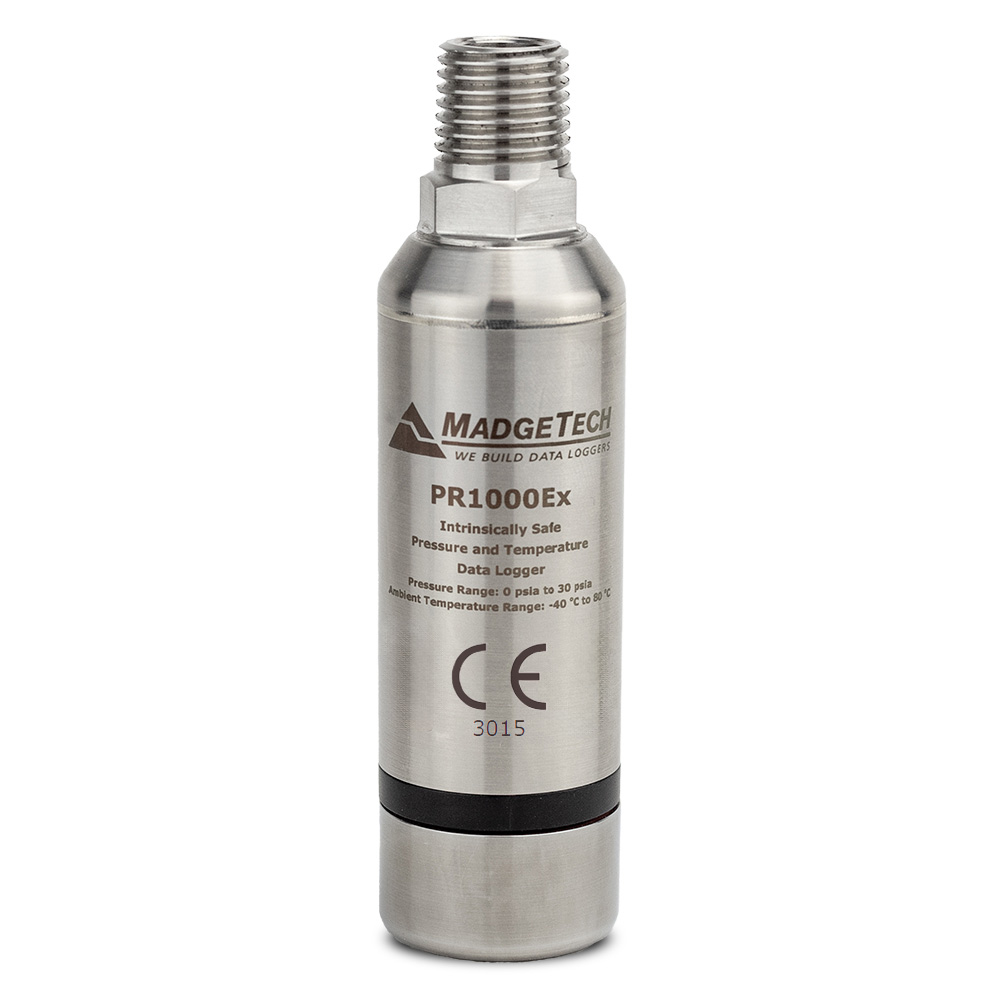

MadgeTech PR1000Ex - 본질안전 표기와 CE 마크가 보이는 PR1000Ex 정면
