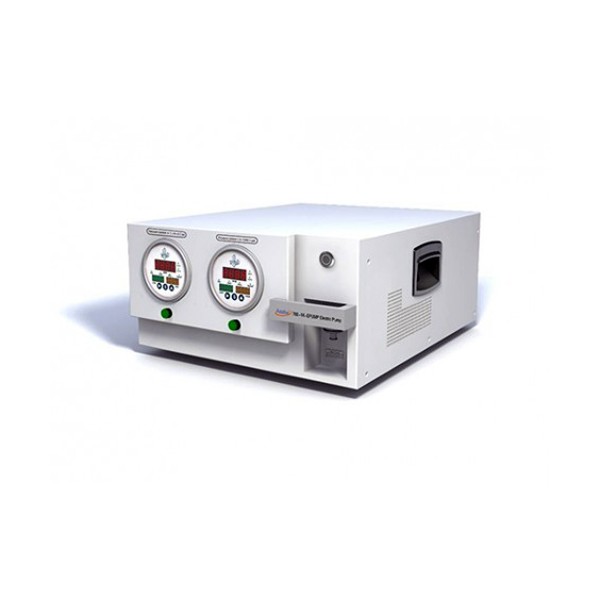

Additel ADT780-1K-EPUMP 전기 펌프

Additel ADT780-1K-EPUMP 전기 펌프

MODEL
ADT780-1K-EPUMP
브랜드
ADDITEL
제품 자료
제품문의 구매하기

ADT780에 가스 병 없이
압력을 공급하는 전동 펌프

Additel ADT780-1K-EPUMP ADT780 · 780S용 전동 펌프

견적 받기

Additel ADT780-1K-EPUMP는 ADT780·780S 컨트롤러에 진공부터 70 bar(1,000 psi)까지 압력을 공급하는 벤치형 전동 펌프(Electric Pump)입니다. 주변 공기를 압축해 공급하므로, 가스 병 없이 압력 교정 시험대를 운용하려는 실험실에 적합합니다.

ADT780과 함께 쓰면 최대 압력까지 통상 약 2분이면 도달해 시험 준비 시간이 짧습니다. 액체 트랩과 필터가 기본으로 들어 있어 액체와 입자가 컨트롤러로 넘어가지 않습니다. 100 ~ 240 V 전원에 연결해 사용하는 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

진공 ~ 70 bar

출력 압력

약 2분

ADT780과 함께 최대 압력까지

150 mL

매체 용적

G1/8 F

출구 포트

특징

가스 병 없이 압력을 만드는
ADT780-1K-EPUMP

핵심 특징현장에서 달라지는 점
가스 병 불필요공기를 압축해 압력을 공급하므로 가스 병을 구하고 교체하는 일정을 챙기지 않아도 됩니다.
진공부터 압력까지진공에서 정압 구간까지 한 대로 이어지므로 저압 시험과 진공 시험을 함께 진행할 수 있습니다.
액체 트랩 내장흘러드는 액체를 걸러 내는 트랩이 기본으로 들어 있어 컨트롤러 내부가 보호됩니다.
필터 내장공급 기체 속 입자를 걸러 내 밸브와 센서가 오염되는 일을 줄입니다.
약 2분 승압ADT780과 조합하면 최대 압력까지 기다리는 시간이 짧아 반복 시험 사이의 간격이 줄어듭니다.
벤치형 구성컨트롤러 옆에 두고 호스로 연결하면 되므로 별도 설비 공사 없이 시험대를 꾸릴 수 있습니다.

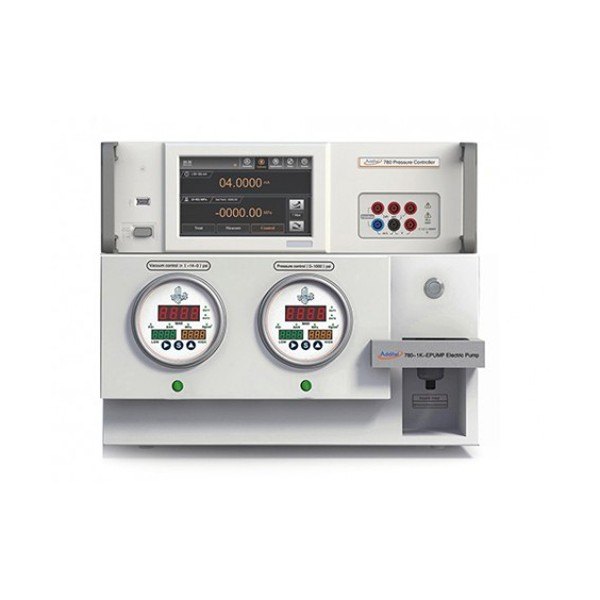

ADDITEL ADT780-1K-EPUMP - 게이지와 화면이 있는 전면 패널 모습
게이지와 화면이 있는 전면 패널 모습

구동 방식

공기를 압축해 공급하는
전동 펌프 구조

주변 공기를 쓰는 압력원

펌프가 공기를 압축해 150 mL 용적의 매체로 컨트롤러에 보내므로 질소 병이나 레귤레이터를 따로 갖추지 않아도 됩니다. 출력 압력은 진공부터 70 bar까지이고, 압력 범위로는 −0.95 ~ 75 bar를 다룹니다. 기체 경로 앞단의 트랩과 필터가 액체와 입자를 먼저 걸러 컨트롤러 쪽 부품을 지킵니다.

압력 확장

부스터를 더해 200 bar까지
넓히는 조합

부스터와 함께 쓰는 고압 구성

펌프 단독 출력은 70 bar(1,000 psi)까지입니다. 여기에 ADT780-3K-BST 가스 부스터를 조합하면 가스 공급 없이 200 bar(3,000 psi) 구간까지 사용할 수 있습니다. 고압 시험이 필요하다면 펌프와 부스터, 3K 컨트롤러를 함께 계획하세요.

사양

ADT780-1K-EPUMP
상세 사양

항목사양
출력 압력진공 ~ 70 bar (1,000 psi)
압력 범위−0.95 ~ 75 bar (−13.8 ~ 1,080 psi)
매체 · 용적 · 출구 포트공기 · 150 mL · G1/8 F
최대 압력까지 시간ADT780과 함께 일반 약 2분
가스 부스터와 함께ADT780-3K-BST와 조합하면 가스 공급 없이 200 bar (3,000 psi)
보호액체 트랩 · 필터 내장
전원100 ~ 240 V
크기 · 무게440 × 235 × 550 mm (W × H × D) · 31.6 kg
호환ADT780 · ADT780S (1K 기본, 3K는 ADT780-3K-BST 경유)

활용 분야

전동 펌프로 가스 병 없이
압력을 공급하는 현장

  • 저압 시험 — 가스 병을 구하기 어려운 현장에서도 저압 구간을 시험합니다.
  • 압력 기준 — 컨트롤러와 함께 진공과 저압 구간의 압력 기준을 꾸립니다.
  • 게이지·트랜스미터 교정 — ADT780 컨트롤러에 압력을 공급해 압력 게이지와 트랜스미터를 교정합니다.
  • 연구실 반복 시험 — 같은 압력 조건을 여러 번 설정해야 하는 실험에 사용합니다.

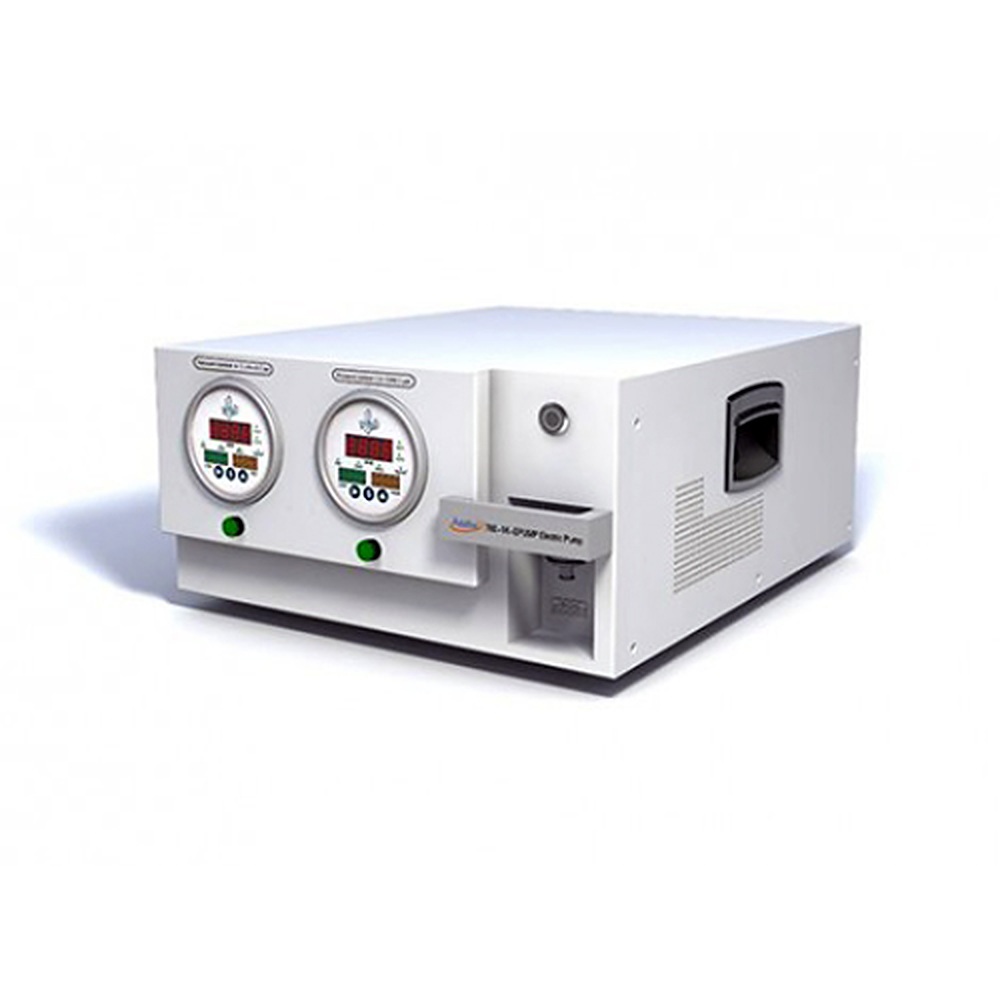

ADDITEL ADT780-1K-EPUMP - 전면 게이지와 측면 손잡이가 보이는 본체
전면 게이지와 측면 손잡이가 보이는 본체

선택 가이드

ADT780-1K-EPUMP와 함께 고르는
컨트롤러 기준

이럴 때 (현장 조건·용량)권장 모델선택 이유
ADT780 · 780S에 가스 병 없이 70 bar까지 공급하려면ADT780-1K-EPUMP진공부터 70 bar까지 펌프 한 대로 공급합니다.
200 bar까지 올려야 한다면ADT780-3K-BST와 조합부스터가 압력 범위를 넓혀 3,000 psi 구성을 완성합니다.
펌프가 본체에 들어 있는 모델을 찾는다면ADT773 · ADT793펌프를 내장한 컨트롤러라 별도 펌프를 갖추지 않아도 됩니다.

구성·옵션

전동 펌프 본체 구성과
별매 부속

  • 본체 — ADT780-1K-EPUMP로, 액체 트랩과 필터를 내장하고 100 ~ 240 V 전원을 사용합니다.
  • 연결 구성 — ADT780·780S와 연결하며, 기본 출력은 진공 ~ 70 bar입니다.
  • 별매 — 200 bar 구성을 위한 ADT780-3K-BST 가스 부스터가 있습니다.
