ADT780-3K의 교정 범위를
고압까지 넓히는 가스 부스터

Additel ADT780-3K-BST ADT780-3K용 가스 부스터

견적 받기

Additel ADT780-3K-BST는 가스 병이나 ADT780-1K-EPUMP에서 받은 기체를 20 ~ 250 bar로 높여 ADT780-3K 컨트롤러에 공급하는 가스 부스터(Gas Booster)입니다. 압력 교정 범위를 고압 구간까지 넓히려는 실험실에 적합합니다.

입구 유량은 500 ml/min이고 입구와 출구를 따로 차단할 수 있어, 배관 작업과 점검을 구간별로 나누어 안전하게 진행하기 좋습니다. 시스템 상한은 컨트롤러 정격을 따르며, 이 부스터는 (주)테솔이 국내에 공식 공급합니다.

20 ~ 250 bar

부스터 출력 범위

500 ml/min

입구 유량

200 bar

컨트롤러 시스템 상한

ADT780 · 780S

호환 컨트롤러

특징

ADT780-3K-BST
가스 부스터 특징

핵심 특징현장에서 달라지는 점
넓은 출력 범위시험 압력에 맞춰 압력 범위를 선택할 수 있어, 필요한 구간만큼만 컨트롤러에 기체를 공급합니다.
두 가지 기체 공급가스 병 대신 전동 펌프에서도 기체를 받을 수 있어 고압 질소 병이 없는 실험실에서도 사용할 수 있습니다.
입구·출구 차단입구와 출구를 각각 닫아 두면 배관을 점검하거나 압력원을 바꿀 때 작업 구간을 나눌 수 있습니다.
입구 유량 명시입구 유량이 500 ml/min으로 정해져 있어 압력원을 고를 때 기준이 분명합니다.
컨트롤러 정격 기준시스템 상한이 컨트롤러 정격에 맞춰져 있어 설계 단계에서부터 과압 위험이 줄어듭니다.
3K 기본 구성ADT780·780S의 3K 기본 구성(ADT780-3K)에 연결해 사용합니다.

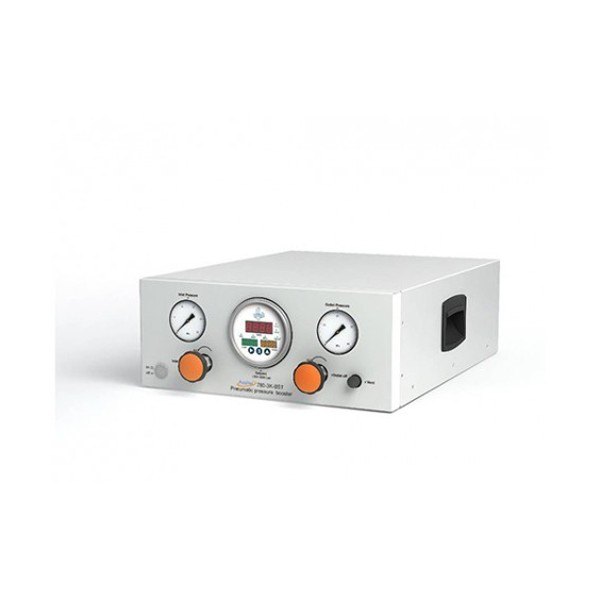

ADDITEL ADT780-3K-BST - 게이지와 노브가 보이는 박스형 본체 모습
게이지와 노브가 보이는 박스형 본체 모습

압력 한도

부스터 출력과
200 bar 시스템 상한

출력은 250 bar, 시스템은 200 bar

부스터 출력은 20 ~ 250 bar이지만 시스템 상한은 ADT780-3K 컨트롤러의 정격 200 bar(3,000 psi)입니다. 컨트롤러 정격을 넘는 압력은 가할 수 없으니, 시험 압력이 정격 안에 드는지 먼저 확인하고 부스터의 압력 범위를 선택하세요.

연결 구성

압력원과 컨트롤러
사이의 부스터 배치

기체는 입구로, 압력은 출구로

가스 병이나 ADT780-1K-EPUMP가 입구로 기체를 500 ml/min 보내면, 부스터가 선택한 압력 범위까지 높여 출구에서 컨트롤러로 전달합니다. 입구와 출구에 차단 기능이 따로 있어 압력원을 바꾸거나 배관을 점검할 때 구간을 나누어 작업할 수 있습니다.

사양

ADT780-3K-BST
상세 사양

항목사양
출력 압력20 ~ 250 bar (300 ~ 3,600 psi)
시스템 상한ADT780-3K 컨트롤러 정격 200 bar (3,000 psi)
입구 유량500 ml/min
기체 공급원가스 병 또는 ADT780-1K-EPUMP
조작압력 범위 선택 · 입구 · 출구 차단
호환ADT780 · ADT780S (3K 기본)

활용 분야

가스 부스터가 필요한
고압 시험 현장

  • 고압 압력 교정 — 압력을 단계별로 올리며 고압 구간의 교정 시험을 진행합니다.
  • 가스 병 없는 200 bar 시험 — ADT780-1K-EPUMP 전동 펌프와 조합해 200 bar 구간을 만듭니다.
  • 상한 구간 시험 — 압력 게이지와 트랜스미터의 상한 구간을 시험합니다.
  • 연구실 고압 실험 — 실험에 필요한 높은 압력 조건을 컨트롤러로 설정합니다.

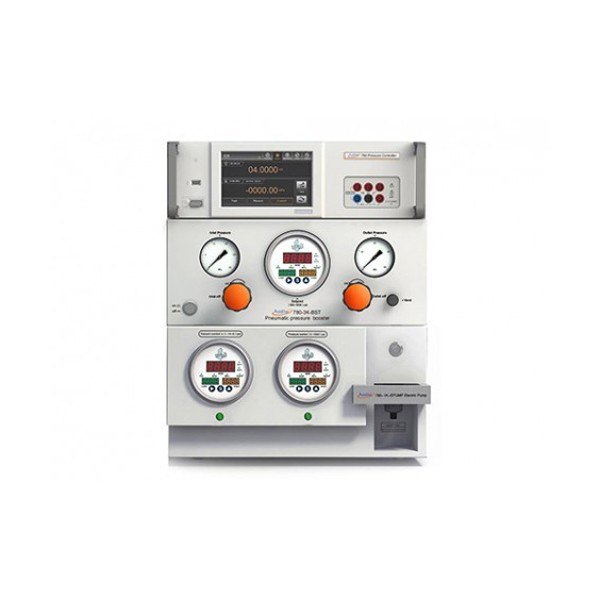

ADDITEL ADT780-3K-BST - 게이지와 조절 노브가 있는 전면 패널 모습
게이지와 조절 노브가 있는 전면 패널 모습

선택 가이드

출력 범위보다
컨트롤러 정격이 우선

이럴 때 (현장 조건·용량)권장 구성선택 이유
70 bar 이하에서만 교정할 때ADT780-1K-EPUMP 단독부스터 없이도 진공 ~ 70 bar를 공급하므로 추가 장비가 필요 없습니다.
200 bar까지 올려야 할 때EPUMP + ADT780-3K-BST고압 가스 병을 준비하지 않아도 3,000 psi 구간을 만들 수 있습니다.
이미 고압 가스 병이 있을 때가스 병 + ADT780-3K-BST가스 병의 압력을 받아 필요한 범위까지 높이므로 가스 병을 압력원으로 그대로 사용할 수 있습니다.

구성·옵션

부스터 본체와
압력원·컨트롤러 구성

  • 본체 — 입구·출구 차단 기능을 갖춘 ADT780-3K-BST입니다.
  • 압력원 — 가스 병 또는 ADT780-1K-EPUMP 중 하나를 별도로 준비합니다.
  • 호환 컨트롤러 — ADT780·780S의 3K 기본 구성(ADT780-3K)에 연결합니다.
