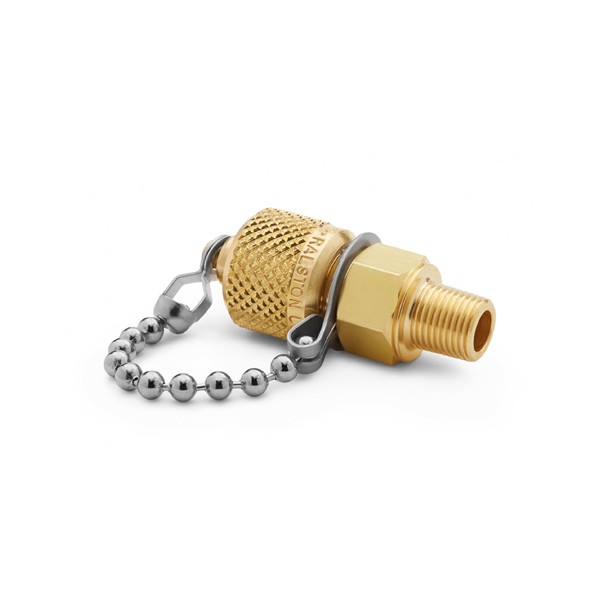

Ralston QTFT-1MB1-RT 1/8" BSPT(M) 퀵-커넥트 커넥터

1/8" BSPT 포트에⁣ 체크밸브·캡 구성

Ralston QTFT-1MB1-RT BSPT 수나사 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTFT-1MB1-RT는 황동 몸체에 1/8" BSPT 수나사 × 수 Quick-test 연결을 둔 BSPT 수나사 어댑터(Male BSPT to Quick-test Adapter)입니다. ISO 7/1 테이퍼 나사(BSPT)라서 BSPP 평행 나사나 NPT 포트에는 맞지 않습니다. (주)테솔이 국내에 공식 공급합니다.

체크밸브가 들어 있어 호스를 분리할 때 흐름을 막습니다. 1/8" BSPT 수나사 연결부와 수 Quick-test 연결부로 구성됩니다.

구성

QTFT-1MB1-RT⁣ 체크밸브·캡 구성과 크기

캡과 체인이 포함됩니다. 외형 치수는 4.47 × 1.8 × 1.8 cm입니다. 제품 무게는 1.8 oz(51 g)입니다. 체결용 렌치 크기는 9/16 in(15 mm)입니다.

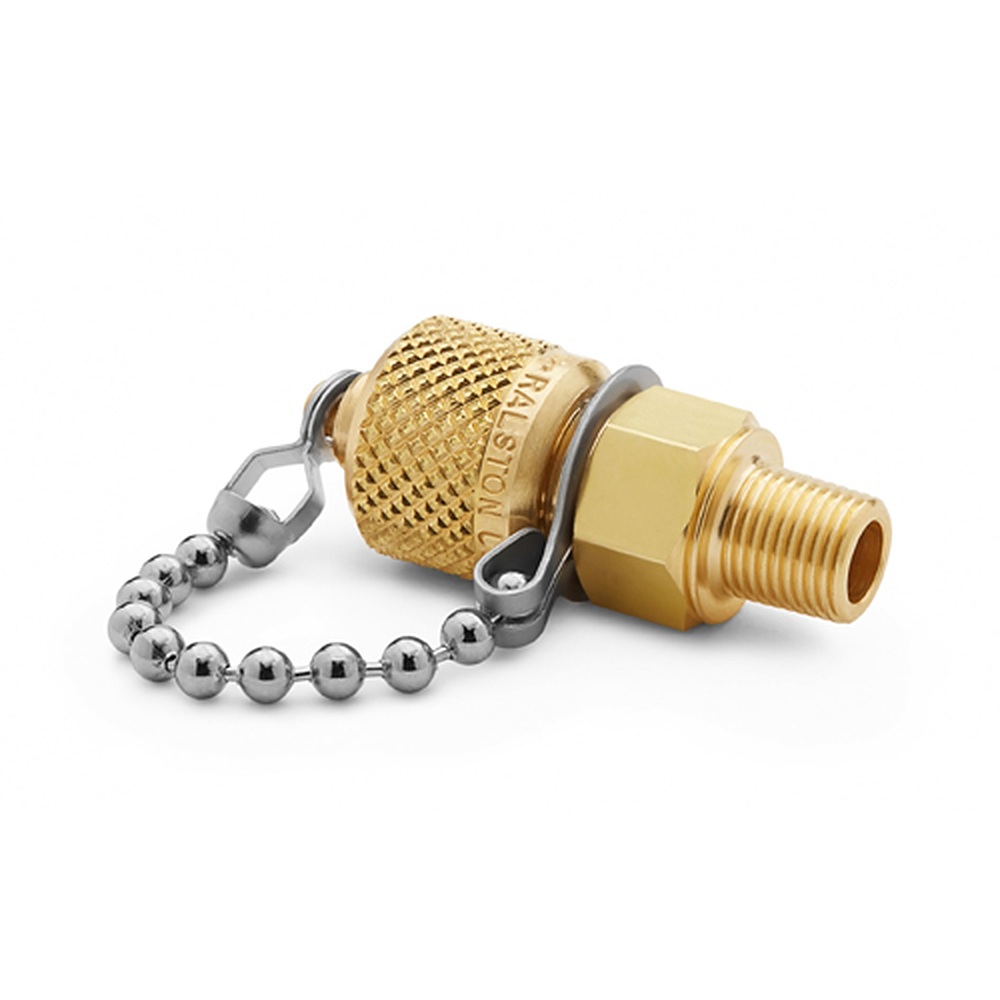

체인 캡이 달린 황동 퀵 커넥트 커넥터 모습

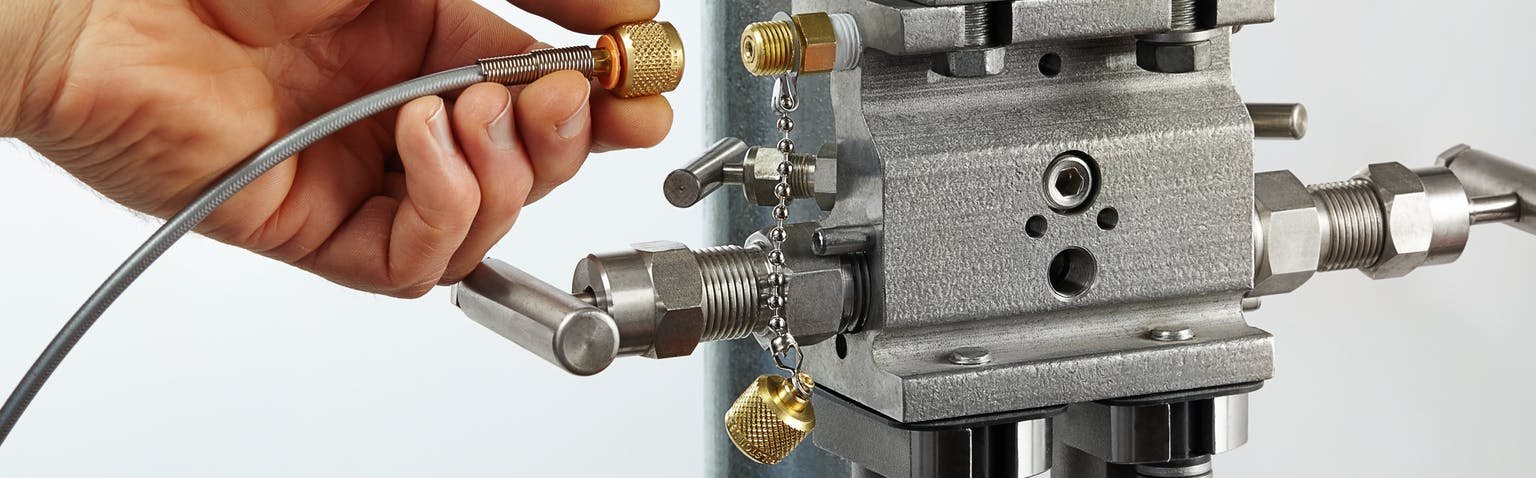

매니폴드 포트에 커넥터와 호스를 연결하는 모습

압력·온도

QTFT-1MB1-RT⁣ 압력·온도·소재

정격 압력은 최대 3000 psi(200 bar)입니다. 최고 사용 온도는 105 °C(225 °F)입니다. 몸체는 황동, 씰은 Buna-N입니다.

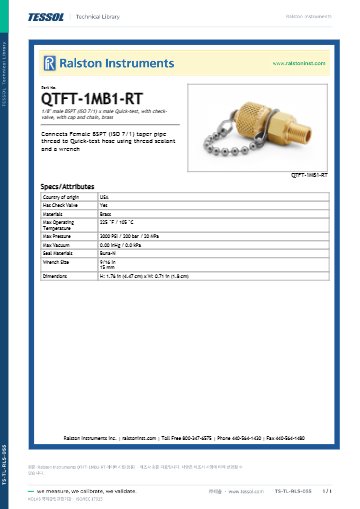

사양

QTFT-1MB1-RT⁣ 사양 요약

같은 계열

QTFT-1MB1-RT와⁣ 같은 계열 모델

• QTHA-2MB0-RS — G 1/4 BSPP 수나사, 체크밸브 없음, 5000 psi, 캡·체인 없음
• QTHA-1MB1-RT — 캡·체인 없음
• QTHA-2MB1-RT — 1/4" BSPT 수나사, 캡·체인 없음
• QTFT-2MB1-RT — 1/4" BSPT 수나사
