Ralston QTHA-1FB0 1/8" NPT(F) x 퀵-테스트(M) 커넥터

Ralston QTHA-1FB0 1/8" NPT(F) x 퀵-테스트(M) 커넥터

MODEL
QTHA-1FB0
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

1/8" 수 NPT 기기에⁣ 수 Quick-test 연결

Ralston QTHA-1FB0 암 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-1FB0은 황동 몸체에 1/8" 암 NPT × 수 Quick-test 연결을 둔 암 NPT 어댑터(Female NPT to Quick-test Adapter)입니다. 수 NPT 나사가 달린 압력계를 Quick-test 호스와 잇습니다. (주)테솔이 국내에 공식 공급합니다.

수 Quick-test 반대편 연결부는 1/8" 암 NPT입니다.

1/8" 암 NPT

연결 규격

5000 psi

최대 압력

황동

몸체 재질

45 g

무게

사용 방법

QTHA-1FB0⁣ 설치 순서

  1. 압력계의 수 NPT 나사에 어댑터를 나사 실란트와 함께 렌치로 조입니다.
  2. 반대쪽 수 Quick-test 커넥터에 호스를 연결합니다.

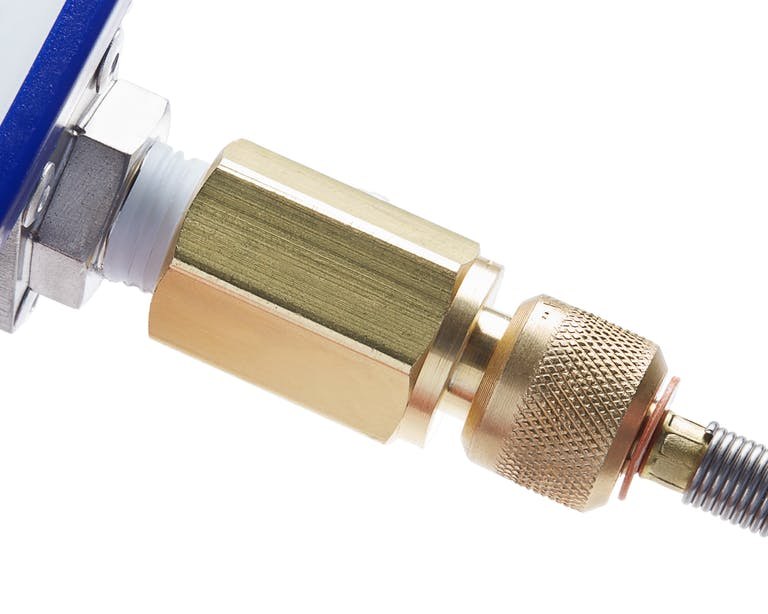

RALSTON INSTRUMENTS QTHA-1FB0 - 황동 몸체와 체결 너트가 보이는 퀵 테스트 커넥터
황동 몸체와 체결 너트가 보이는 퀵 테스트 커넥터

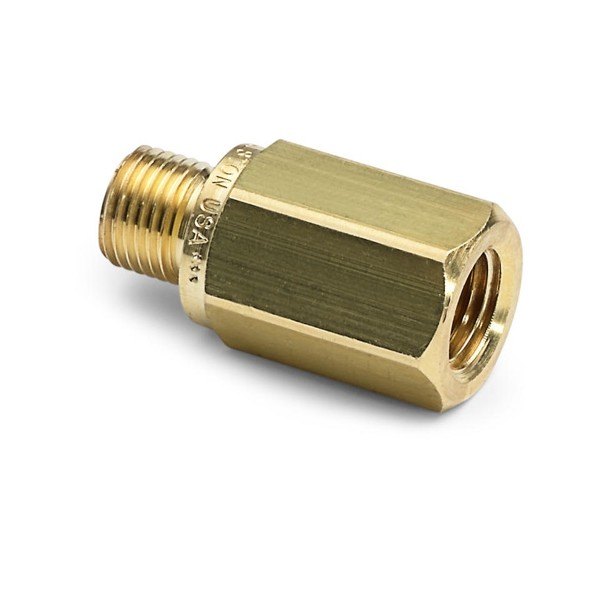

RALSTON INSTRUMENTS QTHA-1FB0 - 암나사부와 육각 몸체가 보이는 황동 커넥터
암나사부와 육각 몸체가 보이는 황동 커넥터

사양

QTHA-1FB0 사양표

항목사양
나사 쪽 연결1/8" 암 NPT (ASME B1.20.1)
Quick-test 쪽 연결수 Quick-test
최대 압력5000 psi(350 bar, 35 MPa)
렌치 크기16 mm(5/8 in)
외형 치수3.51 × 1.57 × 1.57 cm
체크밸브없음
중량45 g
최고 사용 온도225 °F(105 °C)
재질황동
씰Buna-N

정격

QTHA-1FB0 정격⁣ 5000 psi

압력 정격은 350 bar(5000 psi)까지입니다. 105 °C(225 °F)까지 사용할 수 있습니다. 황동 몸체에 Buna-N 씰을 사용합니다.

치수

QTHA-1FB0⁣ 치수와 무게

크기는 높이 3.51 cm, 폭 1.57 cm, 깊이 1.57 cm입니다. 제품 무게는 45 g입니다. 체결용 렌치 크기는 16 mm(5/8 in)입니다.
