1/4" 암 NPT 포트에⁣ 암 Quick-test 연결

Ralston QTHA-2MBA 암 Quick-test 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-2MBA는 5000 psi급 황동 암 Quick-test 어댑터(Female Quick-test Adapter)로, 1/4" 수 NPT × 암 Quick-test 연결을 갖췄습니다. 핸드 펌프나 교정 매니폴드, 볼륨 컨트롤러의 수 Quick-test 포트에 이 어댑터의 암 Quick-test 쪽을 연결합니다. (주)테솔이 국내에 공식 공급합니다.

암 NPT 연결부가 있는 교정기를 펌프·질소 교정 장비에 바로 이을 수 있습니다. 1/4" 수 NPT 연결부와 암 Quick-test 연결부로 구성됩니다.

1/4" 수 NPT

나사 쪽 규격

5000 psi

최대 압력

황동

재질

45 g

무게

사양

QTHA-2MBA 사양표

항목사양
포트 쪽 연결1/4" 수 NPT (ASME B1.20.1)
Quick-test 쪽 연결암 Quick-test
외형 치수높이 4.27 cm, 폭 1.78 cm, 깊이 1.78 cm
체크밸브없음
최고 사용 온도225 °F(105 °C)
렌치 크기15 mm(9/16 in)
정격 압력350 bar / 35 MPa / 5000 psi
재질황동
중량45 g(1.6 oz)

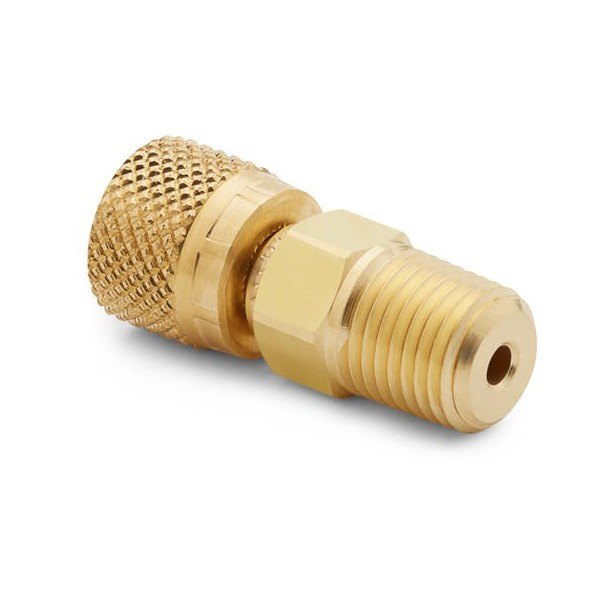

RALSTON INSTRUMENTS QTHA-2MBA - 널링 처리된 황동 퀵 테스트 커넥터 모습
널링 처리된 황동 퀵 테스트 커넥터 모습

정격

QTHA-2MBA⁣ 압력·온도·소재

최대 5000 psi(350 bar, 35 MPa), 105 °C(225 °F) 이하 조건에서 사용합니다. 몸체는 황동입니다.

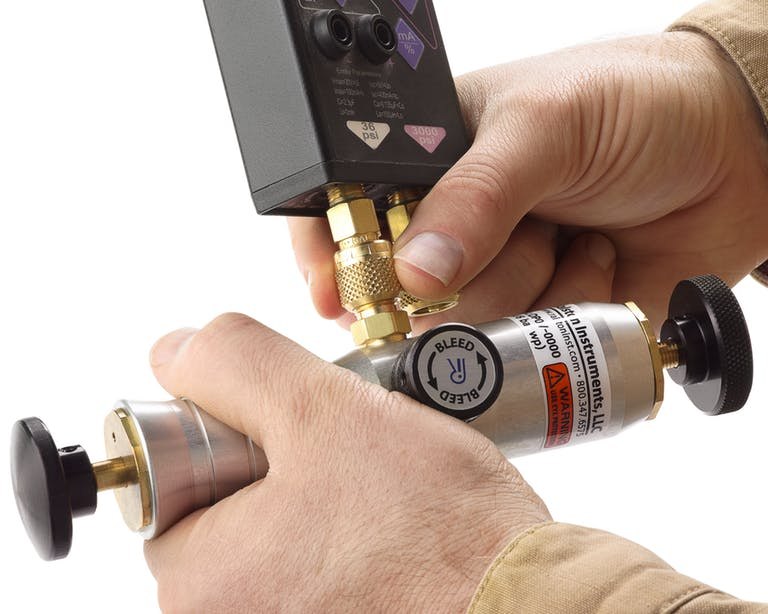

RALSTON INSTRUMENTS QTHA-2MBA - 압력펌프에 퀵 테스트 커넥터를 연결하는 모습
압력펌프에 퀵 테스트 커넥터를 연결하는 모습

크기

QTHA-2MBA⁣ 몸체 크기와 렌치

크기는 1.68 × 0.7 × 0.7 in입니다. 제품 무게는 45 g입니다. 육각부 렌치 크기는 9/16 in(15 mm)입니다.
