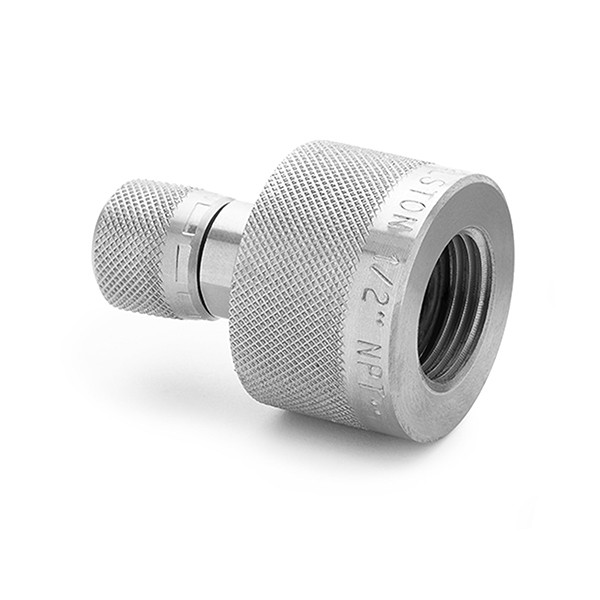

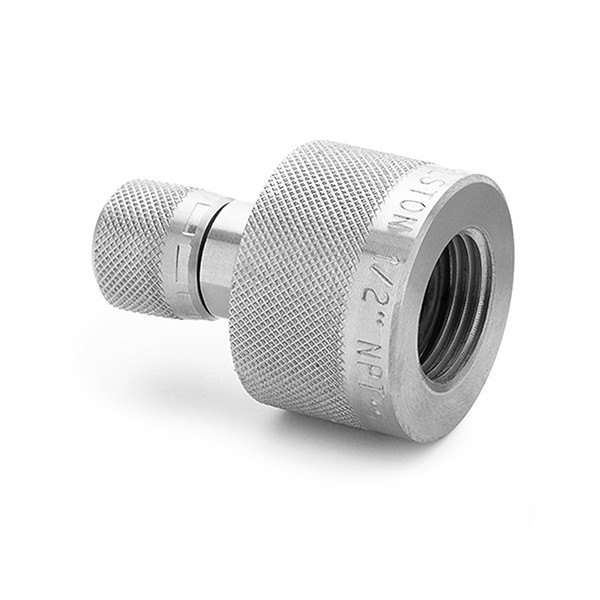

Ralston QTHA-4FSA-QD는 1/2" 암 NPT 퀵 커넥트 × 암 Quick-test 연결에 최대 5000 psi 정격을 갖춘 스테인리스강 암 Quick-test 어댑터(Female Quick-test Adapter)입니다. 암 Quick-test 쪽은 핸드 펌프, 교정 매니폴드, 볼륨 컨트롤러 같은 Ralston 장비의 수 Quick-test 포트와 맞물립니다. (주)테솔이 국내에 공식 공급합니다.
1/2" 암 NPT 퀵 커넥트 쪽에는 압력계의 수 NPT 나사가 들어갑니다. 1/2" 암 NPT 퀵 커넥트와 암 Quick-test를 한 몸체에 둔 구성입니다.
연결 구성
QTHA-4FSA-QD 접속 대상
스테인리스강 -QD 모델이라 렌치 없이 체결합니다.

압력과 소재
QTHA-4FSA-QD 스테인리스강 몸체와 씰
최대 350 bar(5000 psi), 0 ~ 225 °F(-18 ~ 105 °C) 조건에서 사용합니다. 몸체 재질은 스테인리스강입니다. 씰은 Buna-N, Teflon입니다.
치수
QTHA-4FSA-QD 치수와 무게
크기는 4.95 × 3.51 × 3.51 cm입니다. 제품 무게는 160 g(5.57 oz)입니다.

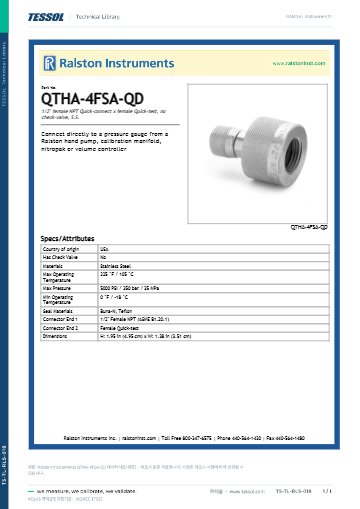

사양
QTHA-4FSA-QD 사양 요약
| 항목 | 사양 |
|---|---|
| 포트 쪽 연결 | 1/2" 암 NPT 퀵 커넥트 (ASME B1.20.1) |
| 연결부 2 | 암 Quick-test |
| 중량 | 5.57 oz(160 g) |
| 크기 | 4.95 × 3.51 × 3.51 cm |
| 몸체 재질 | 스테인리스강 |
| 씰 | Buna-N, Teflon |
| 체크밸브 | 없음 |
| 사용 온도 | -18 °C ~ 105 °C |
| 최대 압력 | 350 bar / 35 MPa / 5000 psi |
같은 계열
QTHA-4FSA-QD 포함 6종 구성
- QTHA-1FBA — 1/8" 암 NPT, 황동
- QTHA-2FBA — 1/4" 암 NPT, 황동
- QTHA-1FSA-QD — 1/8" 암 NPT 퀵 커넥트
- QTHA-2FSA-QD — 1/4" 암 NPT 퀵 커넥트
- QTHA-2MBA — 1/4" 수 NPT, 황동
관련 제품
QTHA-4FSA-QD 관련 Quick-test 연결 부품
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
- Ralston Quick-test 암나사 NPT 어댑터 (QTHA-1FB0 · 2FB0 · 3FB0 · 4FB0 · 1FS0-QD)
- Ralston Quick-test BSPT · BSPP 수나사 어댑터 (QTHA-2MB0-RS · -RT 계열)
QTHA-4FSA-QD는 어떤 소재로 만듭니까?
스테인리스강입니다. 씰은 Buna-N, Teflon입니다.
QTHA-4FSA-QD의 연결 규격은 무엇입니까?
1/2" 암 NPT 퀵 커넥트와 암 Quick-test입니다.
QTHA-4FSA-QD는 몇 도까지 사용합니까?
0 ~ 225 °F(-18 ~ 105 °C)입니다.
QTHA-4FSA-QD가 견디는 최대 압력은 얼마입니까?
35 MPa(5000 psi)입니다.
FAQ 자주묻는 질문
-
QTHA-4FSA-QD는 어떤 소재로 만듭니까?
스테인리스강입니다. 씰은 Buna-N, Teflon입니다.
-
QTHA-4FSA-QD의 연결 규격은 무엇입니까?
1/2" 암 NPT 퀵 커넥트와 암 Quick-test입니다.
-
QTHA-4FSA-QD는 몇 도까지 사용합니까?
0 ~ 225 °F(-18 ~ 105 °C)입니다.
-
QTHA-4FSA-QD가 견디는 최대 압력은 얼마입니까?
35 MPa(5000 psi)입니다.
