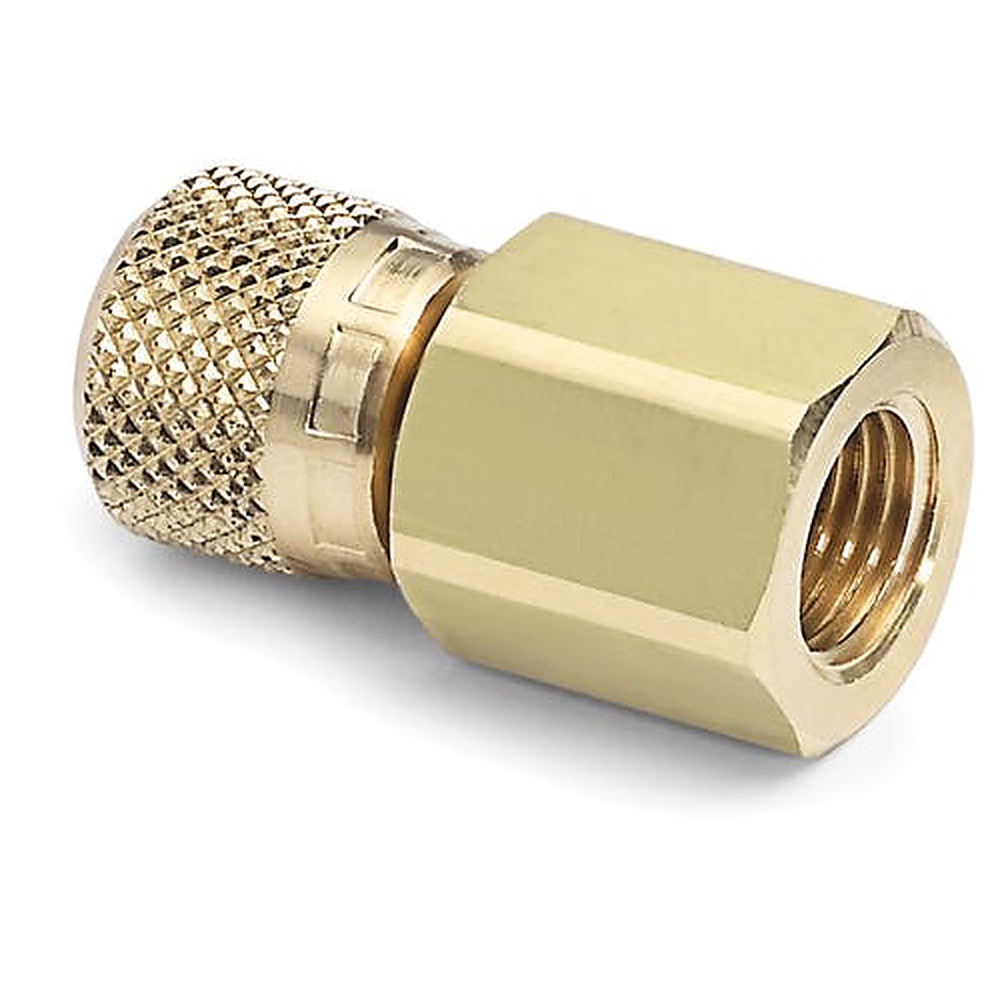

Ralston QTHA-1FBA 1/8" NPT(F) x 퀵-테스트(F) 커넥터

Ralston QTHA-1FBA 1/8" NPT(F) x 퀵-테스트(F) 커넥터

MODEL
QTHA-1FBA
브랜드
RALSTON INSTRUMENTS

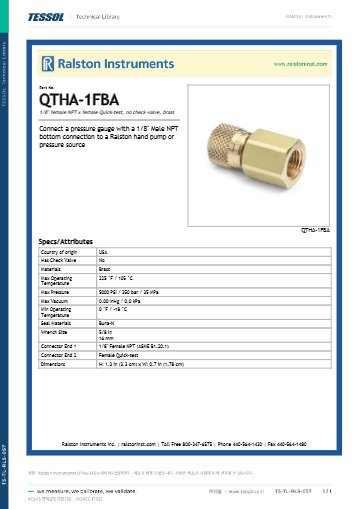

제품 자료
제품문의 구매하기

NPT 압력계를 핸드 펌프 포트에
바로 잇는 어댑터

Ralston 암 Quick-test 어댑터 6종

견적 받기

Ralston 국내 정식 공급 파트너

Ralston 암 Quick-test 어댑터는 NPT 포트의 압력 기기를 Ralston 핸드 펌프나 교정 장비의 수 Quick-test 포트에 잇는 NPT ↔ 암 Quick-test 연결 부품으로, 1/8"·1/4"·1/2" 암 NPT와 1/4" 수 NPT 6종이 있습니다.

여섯 모델 모두 5000 psi 등급이며 호스 쪽은 암 Quick-test입니다. 스테인리스강 -QD 3종은 퀵 디스커넥트 방식으로 연결하고, 황동 3종은 렌치로 조입니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

6종

암·수 NPT와 암 Quick-test 조합

5000 psi

여섯 모델 공통 최대 압력

3종씩

황동 3종 · 스테인리스강 3종

105 °C

작동 온도 상한

특징

장비에 연결하는
암 Quick-test 어댑터

핵심 특징현장에서 달라지는 점
Ralston 장비 연결핸드 펌프와 교정 매니폴드의 수 Quick-test 포트에 바로 꽂혀 연결 부품 선정이 단순합니다.
퀵 디스커넥트(-QD)스테인리스강 3종은 분리 동작이 빨라 여러 기기를 번갈아 시험할 때 교체 시간이 줄어듭니다.
암 NPT와 수 NPT암 NPT 포트용 5종과 수 NPT 포트용 1종이 있어 기기 쪽 나사에 따라 선택합니다.
5000 psi 공통 등급여섯 모델이 같은 최대 압력이어서 소재만 정하면 압력 검토가 끝납니다.
황동과 스테인리스강두 소재가 3종씩 있어 부식 환경에 맞춰 고릅니다.

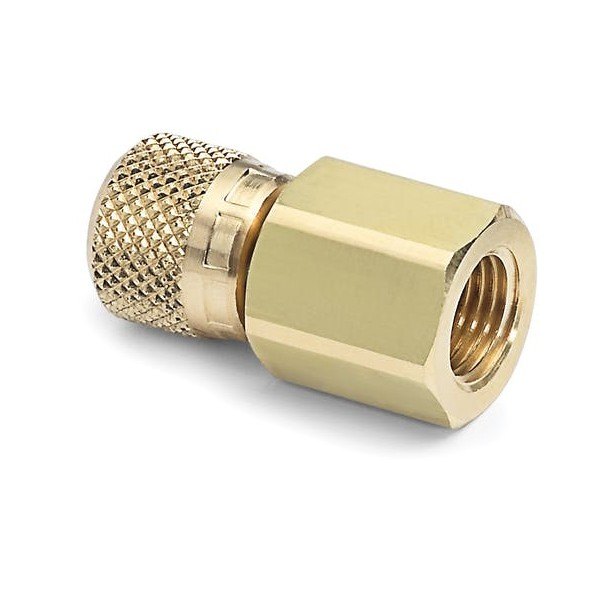

RALSTON INSTRUMENTS QTHA-1FBA - 암나사 결합부가 보이는 황동 퀵 테스트 커넥터
암나사 결합부가 보이는 황동 퀵 테스트 커넥터

접속 대상

펌프와 교정 장비에
이어지는 구조

암 Quick-test 쪽은 핸드 펌프, 교정 매니폴드, 볼륨 컨트롤러, Nitropak 같은 Ralston 장비의 수 Quick-test 포트와 맞물립니다. 기기 쪽 나사가 암 NPT이면 FBA·FSA 계열, 수 NPT이면 QTHA-2MBA를 선택합니다.

핸드 펌프에 압력계를 잇는 구성

핸드 펌프의 수 Quick-test 포트에 암 Quick-test 어댑터를 꽂고, 어댑터의 NPT 쪽에 압력계를 연결합니다. 암 NPT 연결부를 가진 교정기를 질소 교정 장비에 이을 때는 수 NPT 모델 QTHA-2MBA를 사용합니다.

체결과 소재

렌치 체결형과
퀵 디스커넥트형

황동 렌치형과 스테인리스 QD형

QD형은 분리 동작만으로 호스 쪽 기기를 바꿀 수 있어 여러 압력계를 번갈아 시험하는 작업에 알맞고, 황동형은 한 번 체결해 두고 사용하는 고정 연결에 알맞습니다.

황동 FBA 계열과 QTHA-2MBA는 15 mm, 16 mm, 19 mm 렌치로 조여 체결합니다. -QD 스테인리스강 3종은 렌치가 필요 없고 씰에 Buna-N과 Teflon을 함께 적용하는 구조입니다. 나사 규격은 NPT 전용이므로 미터, 37° 플레어, BSPT·BSPP 포트에는 다른 어댑터를 사용합니다.

사양

6종 비교와
공통 사양

모델나사소재최대 압력용도
QTHA-1FBA1/8" 암 NPT (ASME B1.20.1)황동5000 psi / 350 bar / 35 MPa1/8" 암 NPT 압력계를 핸드 펌프 · 압력원에
QTHA-2FBA1/4" 암 NPT (ASME B1.20.1)황동5000 psi / 350 bar / 35 MPa수 NPT 기기를 핸드 펌프 · 질소 교정기에
QTHA-1FSA-QD1/8" 암 NPT (ASME B1.20.1)스테인리스강5000 psi / 350 bar / 35 MPa퀵커넥트 방식, 1/8" 암 NPT
QTHA-2FSA-QD1/4" 암 NPT (ASME B1.20.1)스테인리스강5000 psi / 350 bar / 35 MPa퀵커넥트 방식, 1/4" 암 NPT
QTHA-4FSA-QD1/2" 암 NPT (ASME B1.20.1)스테인리스강5000 psi / 350 bar / 35 MPa퀵커넥트 방식, 1/2" 암 NPT
QTHA-2MBA1/4" 수 NPT (ASME B1.20.1)황동5000 psi / 350 bar / 35 MPa암 NPT 기기를 핸드 펌프 · 질소 장비에

치수와 무게

모델길이 × 폭 (in)무게렌치
QTHA-1FBA1.3 × 0.739 g16 mm
QTHA-2FBA1.52 × 0.7558 g19 mm
QTHA-1FSA-QD1.78 × 0.7964 g해당 없음
QTHA-2FSA-QD1.94 × 0.9585 g해당 없음
QTHA-4FSA-QD1.95 × 1.38160 g해당 없음
QTHA-2MBA1.68 × 0.745 g15 mm

시리즈 공통 사양

항목사양
원산지미국
작동 온도 상한105 °C
씰 재질Buna-N (-QD 스테인리스강 모델은 Buna-N, Teflon)
호스 쪽 연결암 Quick-test
포트 쪽 연결암 NPT 1/8" · 1/4" · 1/2", 수 NPT 1/4" (ASME B1.20.1)
접속 대상Ralston 핸드 펌프 · 교정 매니폴드 · 볼륨 컨트롤러 · Nitropak의 수 Quick-test 포트

활용 분야

펌프·교정 장비와
압력계 연결

  • 핸드 펌프 — 수 Quick-test 포트에 압력계를 잇습니다.
  • 교정 매니폴드·압력 교정기 — 장비 사이에 연결부를 만듭니다.
  • 질소 교정 장비 — 암 NPT 교정기를 수 NPT 어댑터로 빠르게 잇습니다.
  • NPT 암 포트 압력계 — Quick-test 호스로 교정합니다.

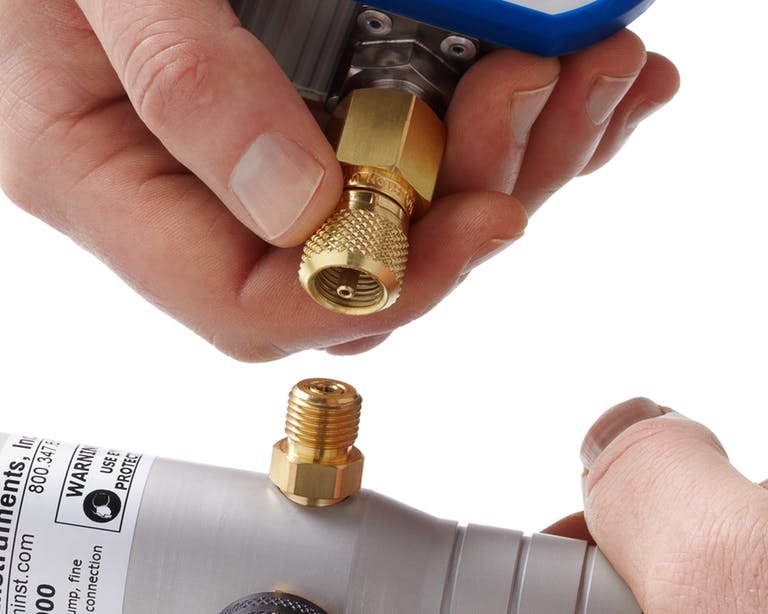

RALSTON INSTRUMENTS QTHA-1FBA - 황동 퀵 테스트 커넥터를 펌프 포트에 연결하는 모습
황동 퀵 테스트 커넥터를 펌프 포트에 연결하는 모습

선택 가이드

기기 나사에 맞는 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
1/8" 암 NPT 기기일 때QTHA-1FBA · QTHA-1FSA-QD황동 렌치 체결 또는 스테인리스 QD입니다.
1/4" 암 NPT 기기일 때QTHA-2FBA · QTHA-2FSA-QD황동 렌치 체결 또는 스테인리스 QD입니다.
1/2" 암 NPT 기기일 때QTHA-4FSA-QD스테인리스강 퀵 디스커넥트 모델입니다.
1/4" 수 NPT 기기일 때QTHA-2MBA황동 수 NPT 모델입니다.

구성·옵션

구성품과 포트 규격

구분내용
구성품어댑터 1개
포트 쪽암 NPT 1/8" · 1/4" · 1/2", 수 NPT 1/4"
호스 쪽암 Quick-test
소재황동 3종 · 스테인리스강 3종
