Ralston QTHA-2FB0 1/4" NPT(F) x 퀵-테스트(M) 커넥터

Ralston QTHA-2FB0 1/4" NPT(F) x 퀵-테스트(M) 커넥터

MODEL
QTHA-2FB0
브랜드
RALSTON INSTRUMENTS

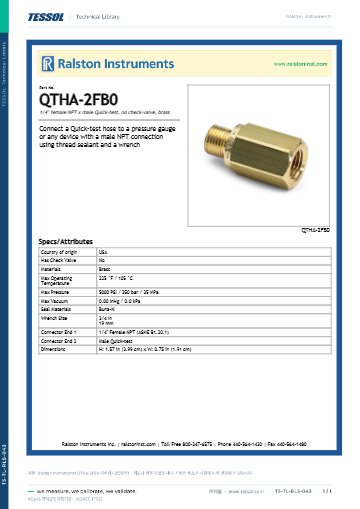

제품 자료
제품문의 구매하기

1/4" 수 NPT 기기에⁣ 수 Quick-test 연결

Ralston QTHA-2FB0 암 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-2FB0은 5000 psi급 황동 암 NPT 어댑터(Female NPT to Quick-test Adapter)로, 1/4" 암 NPT × 수 Quick-test 연결을 갖췄습니다. 수 NPT 나사가 달린 압력계를 Quick-test 호스와 잇습니다. (주)테솔이 국내에 공식 공급합니다.

1/4" 암 NPT 연결부와 수 Quick-test 연결부로 구성됩니다.

1/4" 암 NPT

나사 쪽 규격

5000 psi

정격 압력

황동

재질

66 g

무게

크기

QTHA-2FB0⁣ 몸체 크기와 렌치

크기는 1.57 × 0.75 × 0.75 in입니다. 제품 무게는 66 g(2.34 oz)입니다. 체결용 렌치 크기는 19 mm(3/4 in)입니다.

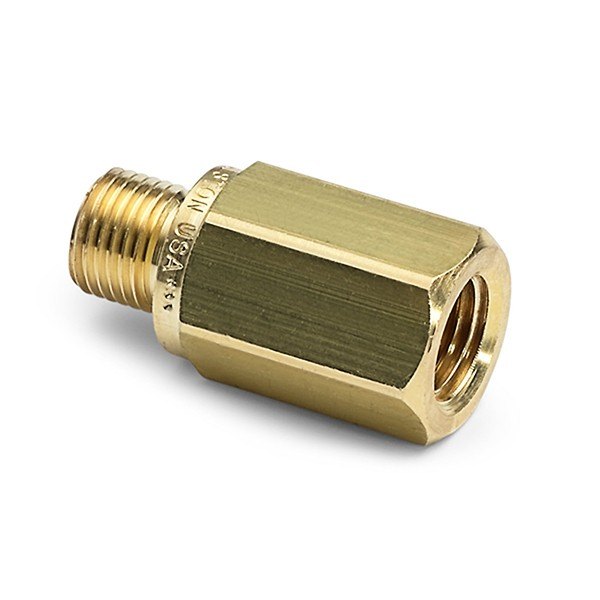

RALSTON INSTRUMENTS QTHA-2FB0 - 육각 몸체에 수나사가 있는 황동 커넥터
육각 몸체에 수나사가 있는 황동 커넥터

사용 방법

QTHA-2FB0 연결⁣ 순서

  1. 나사 실란트를 바르고 어댑터를 압력계의 수 NPT 나사에 렌치로 조입니다.
  2. 수 Quick-test 쪽에 시험 호스를 연결합니다.

압력과 소재

QTHA-2FB0⁣ 압력·온도·소재

최대 압력은 350 bar(5000 psi)입니다. 사용 온도 상한은 105 °C입니다. 몸체는 황동, 씰은 Buna-N입니다.

사양

QTHA-2FB0 사양표

항목사양
연결부 11/4" 암 NPT (ASME B1.20.1)
연결부 2수 Quick-test
중량2.34 oz(66 g)
외형 치수3.99 × 1.91 × 1.91 cm
정격 압력5000 psi / 350 bar / 35 MPa
씰Buna-N
최고 사용 온도225 °F(105 °C)
몸체 재질황동
렌치 크기3/4 in(19 mm)
체크밸브없음
