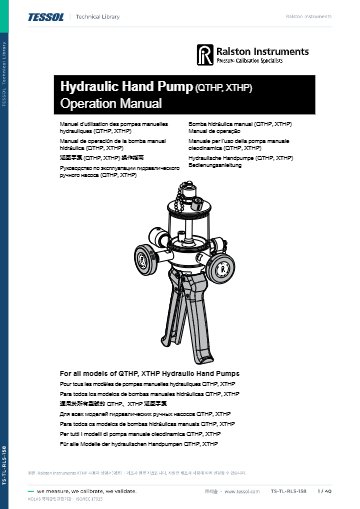

제품 자료
제품문의 구매하기

전원 없이 70 MPa까지
올리는 유압 핸드 펌프

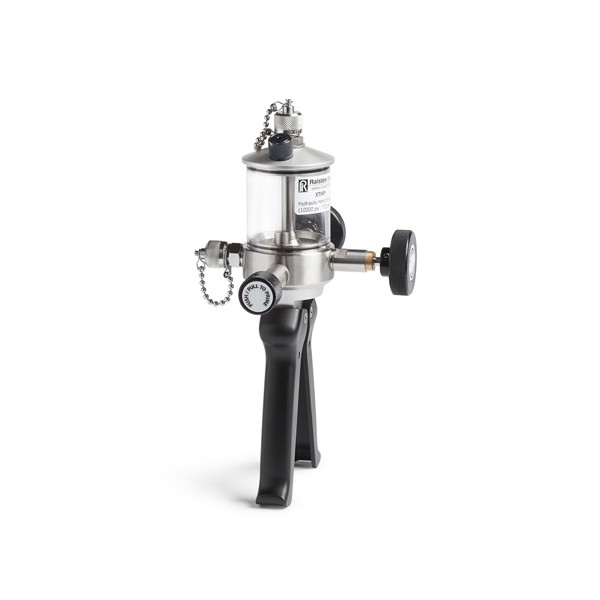

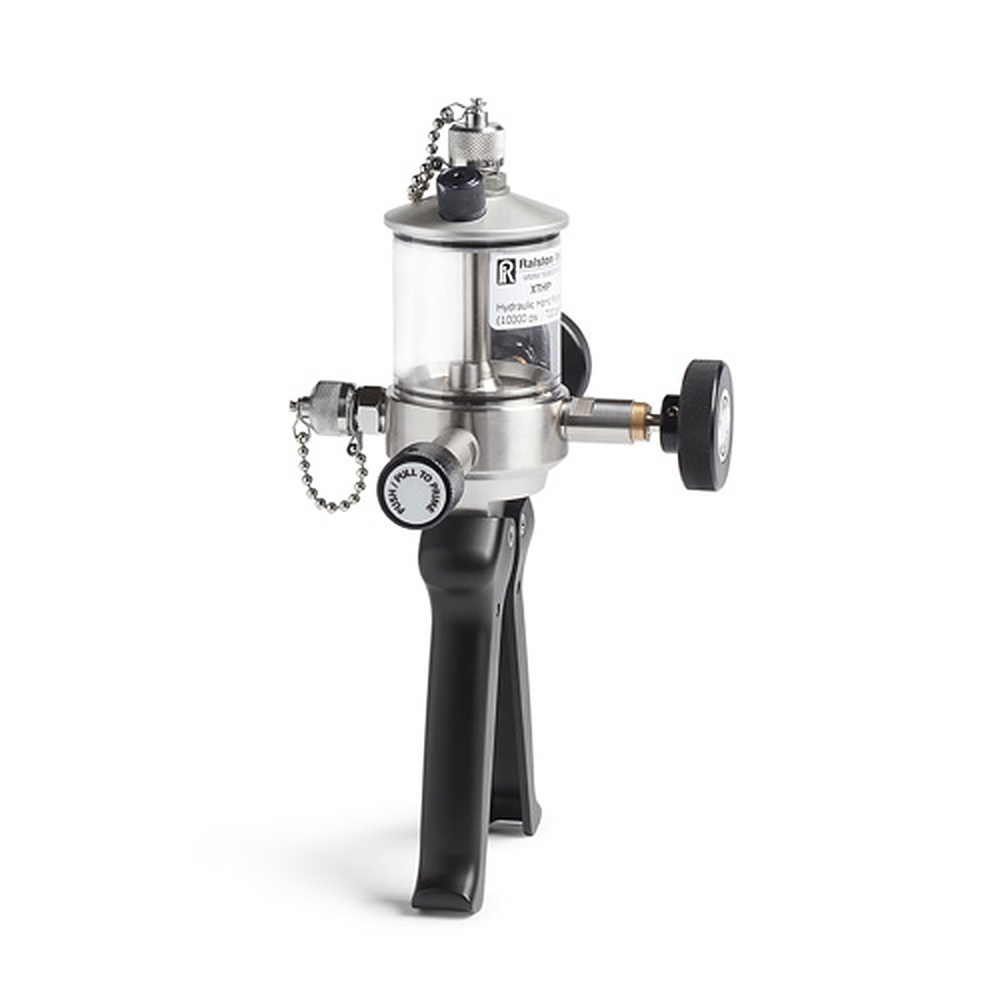

Ralston XTHP 유압 펌프

견적 받기

Ralston 국내 정식 공급 파트너

Ralston XTHP는 700 bar(70 MPa · 10,000 psi)까지 가압하는 핸드헬드 유압 펌프(Hydraulic Hand Pump)입니다. 퀵 프라이밍 피스톤과 퀵 테스트 XT 포트를 갖춰 고압 압력계·트랜스미터·압력 스위치를 현장에서 전원 없이 교정합니다.

계통을 먼저 채운 뒤 고압 피스톤으로 전환해 가압하므로 고압 호스를 포함한 긴 배관도 짧은 시간에 준비됩니다. 폴리설폰 탱크와 델린 부품, 테플론·바이톤 씰은 물과 광유, 글리콜계 유체에 모두 호환됩니다. 1.41 kg의 휴대형 본체이며, (주)테솔이 국내에 공식 공급합니다.

70 MPa

최대 발생 압력 (10,000 psi)

0.01 psi

압력 설정용 미세 조정 단위

2,760 bar

펌프 파열 압력

1.41 kg

휴대형 본체 중량

특징

고압을 빠르게 채우고
안정되게 유지

핵심 특징현장에서 달라지는 점
퀵 프라이밍 피스톤계통을 먼저 채운 뒤 고압 피스톤으로 바꿔 가압하므로 고압 구간까지 도달하는 펌프질 횟수가 줄어듭니다.
퀵 테스트 XT 포트10,000 psi급 커넥터로 고압 호스와 계기를 손으로 연결하므로 렌치가 필요 없습니다.
테플론·바이톤 씰여러 교정 유체에 호환되는 씰이라 유체를 바꿔도 씰 교체 주기가 짧아지지 않습니다.
내장 폴리머 탱크4.2 fl oz 저장조가 본체에 내장되어 별도 유체 용기 없이 여러 계기를 연속으로 교정합니다.
압력 방출 플러그내부 압력이 과도하게 오르는 것을 막아 작업자와 계기를 보호합니다.
스테인리스·알루미늄 구조아노다이징 알루미늄과 스테인리스강 몸체가 현장 운반과 반복 가압에서 형태를 유지합니다.

커넥터 계열

XT와 QT 부품
호환 구분

퀵 테스트 XT는 10,000 psi급 커넥터 계열이며, 5,000 psi급 퀵 테스트(QTHA) 어댑터와는 별개 부품입니다. 두 계열의 부품을 섞으면 시스템 정격이 낮은 쪽으로 제한되므로 XTHP에는 XTHA 어댑터와 퀵 테스트 XT 호스를 맞춰 선택하세요. 5,000 psi까지만 필요한 현장에는 QTHP가 적합합니다.

XT 어댑터 키트로 연결 규격 확장

XTHA-KIT3과 XTHA-KIT4 어댑터 키트로 피교정기의 포트 나사에 맞는 퀵 테스트 XT 연결을 구성합니다. 번들은 1/8" 또는 1/4" 수 NPT, 1/4" 암 NPT 기준 연결과 FieldLab 또는 LC10 게이지 조합으로 나뉩니다. 호스는 모두 퀵 테스트 XT 10,000 psi 3 ft 스테인리스 끝단입니다.

작동 유체

교정 유체와
씰 재질 선택

XTHP는 액체 매체를 사용하며, 물, 광유·유압유, 알코올, 부동액, 에틸렌 글리콜, 변속기유, 경량 모터 오일, 석유계 오일, 윈드실드 워셔액, Ralston 교정 오일에 대응합니다. 테플론과 바이톤 씰이 이 유체 범위에 호환되므로 교정 대상 계기의 매체 호환성(산소 사용 계기 등)만 별도로 확인하세요.

사양

70 MPa 유압 펌프
사양

항목사양
형식핸드헬드 유압 펌프
최대 압력700 bar / 70 MPa (10,000 psi)
미세 조정 분해능0.01 psi (70 Pa), 압력 설정 단위
프라이밍퀵 프라이밍 피스톤 (계통을 채운 뒤 고압 피스톤으로 전환)
출구 포트수 퀵 테스트 XT 2개 (1개는 캡·체인 포함)
재질아노다이징 알루미늄, 스테인리스강, 델린, 폴리설폰
씰 재질테플론, 바이톤
탱크내장형 폴리머 탱크, 저장조 4.2 fl oz
압력 방출압력 방출 플러그 장착
사용 매체액체: 물, 광유·유압유, 알코올, 부동액, 에틸렌 글리콜, 변속기유, 윈드실드 워셔액, 경량 모터 오일, 석유계 오일, Ralston 교정 오일
파열 압력2,760 bar / 275 MPa (40,000 psi)
동작 온도-26 ~ 60 °C
중량1.41 kg
외형 치수 (H × W × D)14.48 × 19.05 × 26.92 cm
번들 모델XTHP-0000, -1MSA, -2MSA, -2FSA, -10KPSIG-FL, -10KPSIG-D
번들 호스퀵 테스트 XT 10,000 psi, 스테인리스 끝단, 3 ft
옵션XTHA-KIT3, XTHA-KIT4 퀵 테스트 XT 어댑터 키트, 퀵 테스트 XT 호스, QTHP/XTHP 운반 케이스
원산지 / HS 코드미국 / 8413.20.0000

활용 분야

고압 계기를
현장에서 교정

  • 고압 압력계 교정 — 10,000 psi급 게이지를 700 bar까지 눈금별로 점검합니다.
  • 압력 트랜스미터·유량 컴퓨터 — 고압 신호를 설치 위치에서 가압해 출력을 확인합니다.
  • 차트 기록계 — 고압 구간의 기록 장치를 단계별 압력으로 교정합니다.
  • 액체 안전밸브 시험 — 설정 압력에서 밸브가 동작하는지 현장에서 확인합니다.
  • 압력 스위치 시험 — 전원이 없는 곳에서 고압 스위치의 동작 지점을 점검합니다.

선택 가이드

압력 등급별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
5,000 psi까지 퀵 테스트 계열을 쓸 때QTHP5,000 psi급 퀵 테스트(QTHA) 커넥터 계열입니다.
10,000 psi까지 퀵 테스트 XT 계열을 쓸 때XTHP퀵 테스트 XT 포트와 퀵 프라이밍 피스톤을 갖춘 70 MPa 펌프입니다.
저압이나 진공을 공압으로 다룰 때DPPV액체가 아닌 공기를 사용하는 압력·진공 겸용 핸드 펌프입니다.

구성·옵션

XTHP 번들
구성표

모델기준 게이지기준 연결공정 연결호스
XTHP-0000없음없음1/4" 수 NPT퀵 테스트 XT 10,000 psi, 스테인리스 끝단, 3 ft
XTHP-1MSA없음1/8" 수 NPT1/4" 수 NPT퀵 테스트 XT 10,000 psi, 스테인리스 끝단, 3 ft
XTHP-2MSA없음1/4" 수 NPT1/4" 수 NPT퀵 테스트 XT 10,000 psi, 스테인리스 끝단, 3 ft
XTHP-2FSA없음1/4" 암 NPT1/4" 수 NPT퀵 테스트 XT 10,000 psi, 스테인리스 끝단, 3 ft
XTHP-10KPSIG-FLFieldLab 10,000 psi / 700 bar / 70 MPa, 암 퀵 테스트 XT 하단 연결없음1/4" 수 NPT퀵 테스트 XT 10,000 psi, 스테인리스 끝단, 3 ft
XTHP-10KPSIG-DLC10 게이지 10,000 psi / 700 bar / 70 MPa, 1/4" 수 NPT 하단 연결1/4" 암 NPT1/4" 수 NPT퀵 테스트 XT 10,000 psi, 스테인리스 끝단, 3 ft
