Ralston DCAP 공압 펌프 650 psi/4.50 MPa

Ralston DCAP 공압 펌프 650 psi/4.50 MPa

MODEL
DCAP 시리즈
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

45 bar까지 올리는
시저형 공압 핸드 펌프

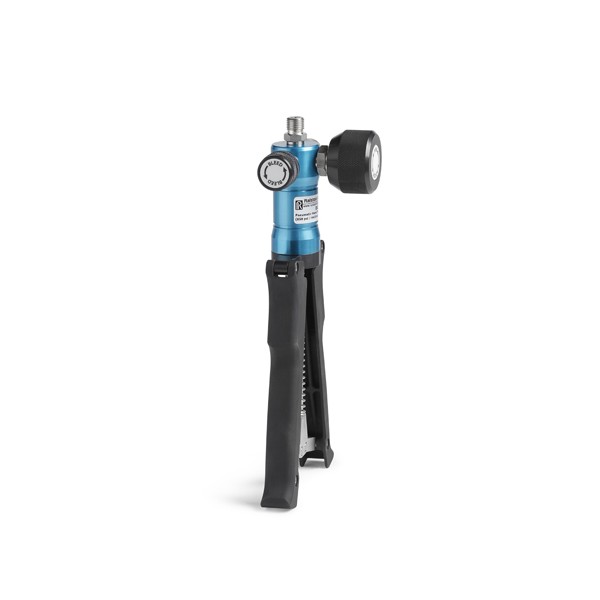

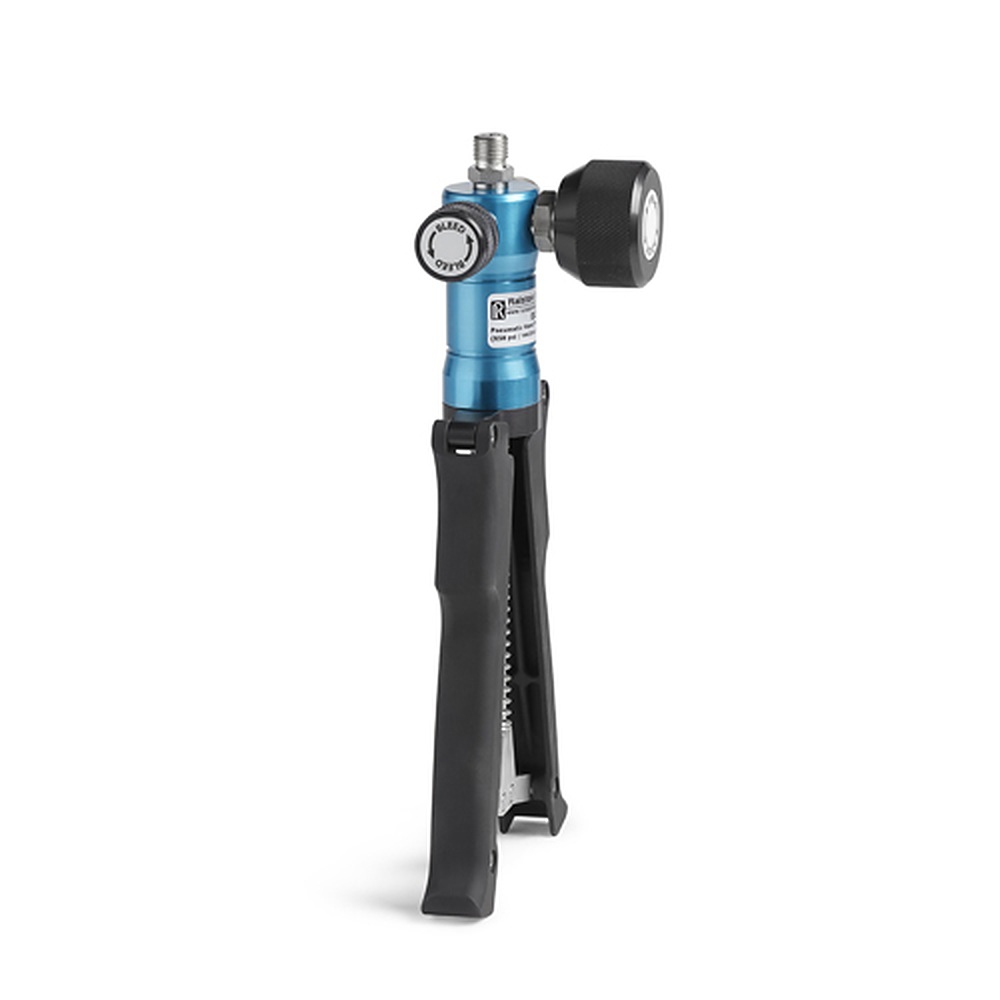

Ralston DCAP 공압 시저 핸드 펌프

견적 받기

Ralston 국내 정식 공급 파트너

Ralston DCAP은 4.50 MPa(650 psi · 45 bar)까지 압력을 만드는 금속 시저형 공압 핸드 펌프(Pneumatic Scissor Hand Pump)입니다. 큰 변위 실린더와 7 Pa(0.001 psi) 미세 조정 피스톤을 적용해 현장에서 고압 트랜스미터와 압력 스위치를 교정합니다.

다른 핸드 펌프보다 변위가 커서 목표 압력까지 펌프질 횟수가 적고, 18 MPa 파열 압력의 알루미늄·황동·스테인리스 몸체는 반복 가압에도 형태를 유지합니다. 전기나 질소 용기가 필요 없는 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

4.50 MPa

최대 발생 압력 (650 psi)

7 Pa

압력 설정 미세 조정 단위

0.67 in³

큰 변위 실린더 피스톤

795 g

시저형 금속 본체 중량

특징

대변위 시저 펌프로
4.50 MPa까지 가압

핵심 특징현장에서 달라지는 점
대변위 시저형 실린더목표 압력까지 펌프질 횟수가 적어 고압 구간 교정에서 손의 피로가 줄어듭니다.
미세 조정 피스톤아날로그 게이지의 눈금 지점마다 압력을 7 Pa 단위로 조정합니다.
소프트 시트 블리드 밸브밸브를 살짝 열어 압력을 서서히 빼므로 스위치 복귀 지점을 분명하게 확인합니다.
출구 포트 2개티 없이 피교정기와 외부 기준 게이지를 각각 연결할 수 있습니다.
퀵 테스트 연결실링 테이프와 렌치 없이 호스와 어댑터를 손으로 끼웁니다.
전금속 구조와 수리 키트온도·압력 변화에도 형태가 안정적이며 수리 키트로 씰과 마모 부품을 정비합니다.

현장 운용

전기와 질소 없는
고압 공압 교정

DCAP은 손으로 펌프질하는 방식이라 전원 콘센트나 질소 용기가 없는 설비 현장에서도 압력 트랜스미터, 압력 스위치, 압력계를 점검합니다. 호스와 어댑터를 미리 묶은 DCAP-2FSA 번들은 1/4" 암 NPT 기준 연결과 1/4" 수 NPT 공정 연결을 갖춰 현장에서 바로 사용할 수 있습니다. 진공까지 필요하다면 같은 압력 범위에 진공 모드를 더한 DCAP-PV를 선택하세요.

게이지를 묶은 번들 구성

LC10 압력 게이지나 Pressure FieldLab이 포함된 번들은 300 psi(20 bar), 500 psi(35 bar), 1000 psi(70 bar) 범위로 나뉩니다. 교정 대상 계기의 상한에 맞는 기준 게이지 범위를 고르면 별도 기준기를 준비하지 않아도 됩니다.

사양

DCAP 시저형 펌프
4.50 MPa 사양

항목사양
형식공압 시저 핸드 펌프 (압력 전용, 진공 해당 없음)
최대 압력45 bar / 4.50 MPa (650 psi)
미세 조정 분해능0.001 psi (7 Pa), 압력 설정 단위
피스톤 변위0.67 in³
출구 포트수 퀵 테스트(Quick-test) 2개 (1개는 캡·체인 포함), 소프트 시트 블리드 밸브
사용 매체공기, 불활성 기체, 천연가스
재질아노다이징 알루미늄, 황동, 스테인리스강
씰 재질Buna-N, 델린(Delrin)
파열 압력180 bar / 18 MPa (2,600 psi)
동작 온도-18 ~ 60 °C
중량795 g
외형 치수 (H × W × D)12.7 × 7.62 × 26.67 cm
번들 호스퀵 테스트 6,900 psi, 스테인리스 연결부, 3 ft (92 cm)
번들 모델DCAP-0000, -2FSA, -2MSA, -1MSA, 게이지 번들 -300PSIG-D, -300PSIG-FL, -500PSIG-D, -500PSIG-FL, -1KPSIG-D, -1KPSIG-FL
키트·부품DCAP-KIT1, KIT2, KIT3, KIT6 키트, 운반 케이스
원산지 / HS 코드미국 / 8414.20.0000

활용 분야

고압 공압 계기를
현장에서 교정

  • 압력 트랜스미터 교정 — 전기 없이 현장에서 압력 신호를 단계별로 점검합니다.
  • 압력 스위치 시험 — 설정 압력에서 접점이 동작하는 지점을 확인합니다.
  • 압력계 교정 — 아날로그 게이지의 눈금 지점마다 목표 압력을 조정합니다.
  • 오일·가스 설비 — 큰 압력 범위의 계기를 설치 위치에서 점검합니다.
  • 해상·제약 설비 — 운반하기 쉬운 금속 펌프로 계기를 현장 교정합니다.

선택 가이드

압력 범위와 기능에 맞는
핸드 펌프 선택

이럴 때 (현장 조건)권장 모델선택 이유
8.6 bar까지 압력만 필요할 때DP0V실린더형 압력 전용 펌프로 저압 범위에 알맞습니다.
45 bar까지 압력만 필요할 때DCAP대변위 시저형 구조로 펌프질 횟수가 적습니다.
45 bar와 진공을 노브로 바꿀 때DCAP-PV같은 압력 범위에 -96.5 kPa 진공 모드가 추가됩니다.
저압과 진공을 함께 쓸 때DPPV실린더형으로 8.6 bar 압력과 -77.9 kPa 진공을 전환합니다.

구성·옵션

DCAP 번들
구성표

모델기준 게이지기준 연결공정 연결
DCAP-0000없음없음1/4" 수 NPT
DCAP-2FSA없음1/4" 암 NPT1/4" 수 NPT
DCAP-2MSA없음1/4" 수 NPT1/4" 수 NPT
DCAP-1MSA없음1/8" 수 NPT1/4" 수 NPT
DCAP-300PSIG-DLC10 압력 게이지 300 psi / 20 bar / 2 MPa1/4" 암 NPT1/4" 수 NPT
DCAP-300PSIG-FLPressure FieldLab 300 psi / 20 bar / 2 MPa (암 퀵 테스트 하단 연결)없음1/4" 수 NPT
DCAP-500PSIG-DLC10 압력 게이지 500 psi / 35 bar / 3.5 MPa1/4" 암 NPT1/4" 수 NPT
DCAP-500PSIG-FLPressure FieldLab 500 psi / 35 bar / 3.5 MPa (암 퀵 테스트 하단 연결)없음1/4" 수 NPT
DCAP-1KPSIG-DLC10 압력 게이지 1000 psi / 70 bar / 7 MPa1/4" 암 NPT1/4" 수 NPT
DCAP-1KPSIG-FLPressure FieldLab 1000 psi / 70 bar / 7 MPa (암 퀵 테스트 하단 연결)없음1/4" 수 NPT
