Ralston QTHA-KIT1 퀵 테스트 BSPP 피팅 키트(KIT1)

Ralston QTHA-KIT1 퀵 테스트 BSPP 피팅 키트(KIT1)

MODEL
QTHA-KIT1
브랜드
RALSTON INSTRUMENTS

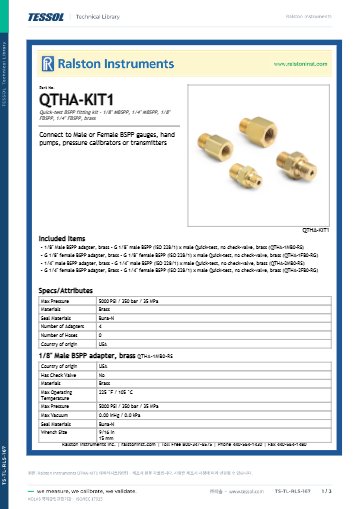

제품 자료
제품문의 구매하기

G 1/8·G 1/4 나사 포트에
호스를 잇는 BSPP 어댑터 키트

Ralston QTHA-KIT1 Quick-test BSPP 피팅 키트 (황동)

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT1은 G 1/8·G 1/4 BSPP(평행 관용나사, ISO 228-1) 수나사와 암나사를 Quick-test 수 커넥터로 바꾸는 황동 피팅 키트입니다. 5,000 psi 정격 계통의 게이지·핸드 펌프·교정기·트랜스미터를 한 세트로 연결합니다.

유럽·아시아 장비에 많은 BSPP 포트에는 NPT 어댑터가 맞물리지 않습니다. 규격에 맞는 별도 세트가 필요하며, 이 키트가 그 용도입니다. 어댑터 4종 합계는 185 g이고 길이가 짧아 계기 옆에 붙여 두어도 배관에 걸리지 않습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

4종

G 1/8 · G 1/4 수·암 어댑터

ISO 228-1

BSPP 평행나사 규격

185 g

키트 무게

5,000 psi

키트 정격(350 bar · 35 MPa)

특징

BSPP 포트에 맞춘
어댑터 4종

핵심 특징현장에서 달라지는 점
ISO 228-1 평행나사평행나사 포트에 규격이 맞는 어댑터를 사용하므로 NPT 어댑터를 억지로 조이다 나사산을 상하게 하는 사고를 막습니다.
G 1/8·G 1/4 수·암 4종게이지, 펌프, 교정기, 트랜스미터에서 자주 보는 BSPP 포트 크기와 성별을 모두 갖췄습니다.
Quick-test 수 커넥터계기 쪽을 한 번 조여 두면 호스는 손으로 탈착하므로 계기를 바꿔 가며 점검하는 시간이 짧아집니다.
체크밸브 없는 직결 구조압력이 계기까지 직접 전달되므로 펌프 압력과 지시값을 바로 대조할 수 있습니다.
짧은 어댑터 길이길이가 2.54~3.18 cm라 좁은 패널이나 계기 옆 공간에서도 호스 방향을 잡기 쉽습니다.

나사 규격

BSPP와 BSPT를
구분하는 기준

BSPP는 평행나사(ISO 228-1)이고 BSPT는 테이퍼나사(ISO 7-1)입니다. 같은 1/4" 호칭이라도 나사 형태가 달라 서로 대체하지 못하므로 계기 명판이나 포트 형상으로 먼저 구분하세요. 평행나사 계기는 이 키트, 테이퍼 계기는 QTHA-KIT2, NPT 계기는 QTHA-KIT0를 선택합니다.

  • G 1/8" 수 BSPP: QTHA-1MB0-RS (렌치 15 mm)
  • G 1/8" 암 BSPP: QTHA-1FB0-RG (렌치 16 mm)
  • G 1/4" 수 BSPP: QTHA-2MB0-RS (렌치 19 mm)
  • G 1/4" 암 BSPP: QTHA-2FB0-RG (렌치 19 mm)

포트 형상으로 확인하는 나사 종류

평행나사 포트는 나사산 지름이 처음부터 끝까지 일정하고, 테이퍼 포트는 안쪽으로 갈수록 좁아집니다. 구분이 모호한 계기는 포트를 먼저 확인한 뒤 키트를 주문하세요.

사양

4종 어댑터 비교와
키트 공통 사양

항목G 1/8 수G 1/8 암G 1/4 수G 1/4 암
품번QTHA-1MB0-RSQTHA-1FB0-RGQTHA-2MB0-RSQTHA-2FB0-RG
계기 쪽 연결부G 1/8 수 BSPP (ISO 228)G 1/8 암 BSPP (ISO 228)G 1/4 수 BSPP (ISO 228)G 1/4 암 BSPP (ISO 228)
렌치 크기15 mm (9/16 in)16 mm (5/8 in)19 mm (3/4 in)19 mm (3/4 in)
무게23 g31 g41 g42 g
높이 × 폭2.54 × 1.42 cm2.79 × 1.60 cm3.18 × 1.91 cm2.84 × 1.91 cm

키트 공통 사양

항목사양
구성황동 어댑터 4종 (G 1/8 수·암, G 1/4 수·암)
반대쪽 커넥터수 Quick-test (전 어댑터)
나사 규격BSPP (ISO 228-1)
키트 정격5,000 psi / 350 bar / 35 MPa
소재 / 씰황동 / Buna-N
체크밸브없음
사용 온도-18 ~ 105 °C (상한 225 °F)
최대 진공0 inHg (0 kPa)
호스 포함 여부호스 없음 (어댑터 4종만 구성)
키트 무게185 g
포장봉투 17.8 × 12.7 × 2.5 cm
원산지미국

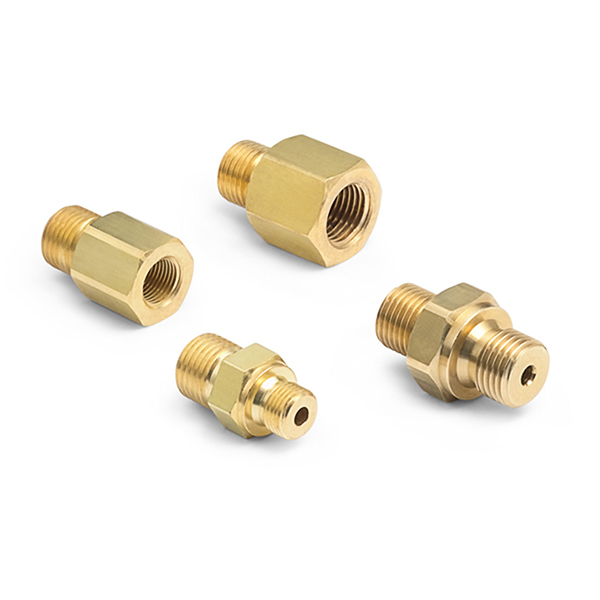

RALSTON INSTRUMENTS QTHA-KIT1 - 황동 BSPP 퀵 테스트 피팅 구성품
황동 BSPP 퀵 테스트 피팅 구성품

활용 분야

BSPP 계기를 쓰는
교정 현장

  • 압력 게이지 — G 1/8·G 1/4 BSPP 게이지를 Quick-test 호스에 연결해 지시 오차를 점검합니다.
  • 핸드 펌프 — BSPP 포트가 있는 핸드 펌프를 Quick-test 호스로 이어 교정 라인을 구성합니다.
  • 압력 교정기 — 교정기의 BSPP 포트에 어댑터를 달아 기준 압력을 인출합니다.
  • 압력 트랜스미터 — BSPP 트랜스미터를 교정 라인에 직접 연결해 출력 신호를 대조합니다.

선택 가이드

나사 규격별
권장 키트

이럴 때 (계기 나사)권장 키트선택 이유
평행나사 BSPP 계기일 때QTHA-KIT1G 1/8·G 1/4 수·암 BSPP 어댑터 4종입니다.
테이퍼 BSPT 계기일 때QTHA-KIT2ISO 7-1 BSPT 어댑터 4종으로 나사 형태가 다릅니다.
NPT 계기일 때QTHA-KIT0NPT 5종에 튜브 어댑터가 더해집니다.

구성·옵션

구성품과
별도 선택 품목

  • 키트 구성: QTHA-1MB0-RS, QTHA-1FB0-RG, QTHA-2MB0-RS, QTHA-2FB0-RG 각 1개
  • 호스: 키트에 들어 있지 않으며 Quick-test 호스를 따로 선택합니다.
  • 10,000 psi 계통: Quick-test XT 키트가 맞습니다.

관련 제품

BSPP 외 나사용
Quick-test 피팅 키트
