Ralston QTHA-KIT2 퀵 테스트 BSPP 피팅 키트(KIT2)

BSPT 테이퍼 나사 계기를
교정 라인에 잇는 어댑터 키트

Ralston QTHA-KIT2 Quick-test BSPT 피팅 키트 (황동)

견적 받기

Ralston 국내 정식 공급 파트너

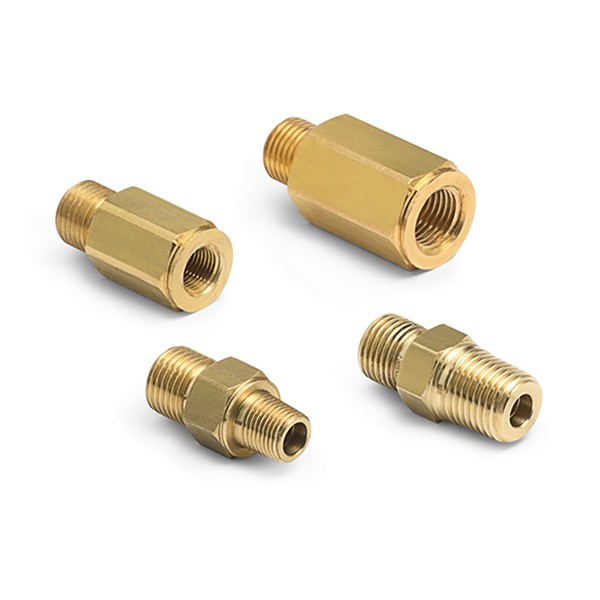

Ralston QTHA-KIT2는 1/8"·1/4" BSPT(테이퍼 관용나사, ISO 7-1) 수나사와 암나사를 Quick-test 수 커넥터로 바꾸는 황동 피팅 키트입니다. 5,000 psi 정격 계통의 압력 게이지·트랜스미터·스위치를 교정 라인에 연결하는 어댑터 4종 세트입니다.

테이퍼 나사는 평행나사 BSPP와 나사 형태가 달라 서로 호환되지 않으므로 BSPT 계기 전용으로 구성했습니다. 4종 합계 175 g, 봉투 크기 17.8 × 12.7 × 2.5 cm이고 상한 사용 온도가 105 °C이므로 현장 휴대와 일반 계장 점검에 알맞습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

특징

테이퍼 나사 계기를
Quick-test로 전환

순차 점검

스위치와 게이지를
차례로 점검

압력 스위치와 게이지를 연달아 점검할 때는 계기마다 어댑터를 미리 달아 두고 호스만 옮깁니다. 어댑터는 계기 쪽 나사를 렌치로 한 번 조이면 되므로, 점검 순서가 바뀌어도 나사부를 다시 만지지 않습니다.

• 1/8" 수 BSPT: QTHA-1MB0-RT (렌치 15 mm)
• 1/8" 암 BSPT: QTHA-1FB0-RT (렌치 16 mm)
• 1/4" 수 BSPT: QTHA-2MB0-RT (렌치 15 mm)
• 1/4" 암 BSPT: QTHA-2FB0-RT (렌치 19 mm)

사양

4종 어댑터 비교와
키트 공통 사양

키트 공통 사양

황동 BSPP 퀵 테스트 피팅 구성품

활용 분야

BSPT 계기를 쓰는
점검 현장

• 압력 스위치 — 스위치 포트에 어댑터를 장착해 설정 압력의 접점 동작을 점검합니다.
• 압력 게이지 — 테이퍼 나사 게이지를 Quick-test 라인에 연결해 지시값을 대조합니다.
• 압력 트랜스미터 — BSPT 트랜스미터를 교정 라인에 연결해 출력 신호를 확인합니다.
• 설비 계장 점검 — 계기를 바꿔 가며 어댑터만 교체하는 순회 점검에 사용합니다.

선택 가이드

나사 규격과 장착 방식별
권장 키트

구성·옵션

구성품과
별도 선택 품목

• 키트 구성: QTHA-1MB0-RT, QTHA-1FB0-RT, QTHA-2MB0-RT, QTHA-2FB0-RT 각 1개
• 호스: 키트에 들어 있지 않으며 Quick-test 호스를 따로 선택하거나 호스가 포함된 QTHA-KIT27을 검토합니다.

관련 제품

다른 나사 규격용
피팅 키트

• Ralston QTHA-KIT1 Quick-test BSPP 피팅 키트 (4종, 황동)
• Ralston QTHA-KIT0 Quick-test 피팅 키트 (5종, 황동)
• Ralston QTHA-KIT0-SS Quick-test 피팅 키트 (5종, 스테인리스)
