Ralston QTHA-KIT0-SS 퀵 테스트 피팅 키트(KIT0-S.S)

Ralston QTHA-KIT0-SS 퀵 테스트 피팅 키트(KIT0-S.S)

MODEL
QTHA-KIT0-SS
브랜드
RALSTON INSTRUMENTS

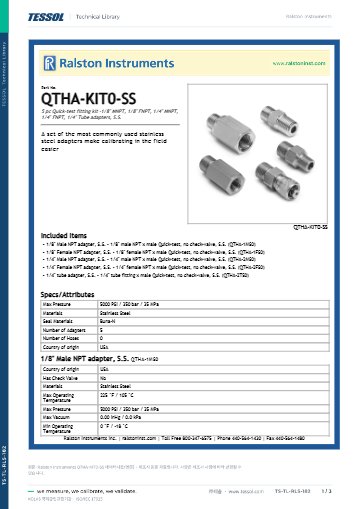

제품 자료
제품문의 구매하기

NPT 어댑터 5종 구성을
스테인리스로 만든 피팅 키트

Ralston QTHA-KIT0-SS Quick-test 피팅 키트 (스테인리스)

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT0-SS는 황동 KIT0와 같은 구성인 1/8"·1/4" NPT 수·암과 1/4" 튜브 어댑터를 스테인리스로 만든 Quick-test 피팅 키트입니다. 5,000 psi 정격 계통의 스테인리스 계기 라인을 교정할 때 사용하는 연결용 세트입니다.

다섯 어댑터 합계가 180 g으로 황동 KIT0보다 20 g 가벼우며, 구성과 정격은 그대로이고 소재만 다릅니다. 반대쪽 끝은 모두 Quick-test 수 커넥터이므로 펌프 호스 연결 방식도 황동 키트와 같습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

5종

스테인리스 Quick-test 어댑터

180 g

키트 무게

5,000 psi

키트 정격(350 bar · 35 MPa)

NPT 1/8" · 1/4"

수·암 나사 규격

특징

소재만 바꾼
NPT 피팅 세트

핵심 특징현장에서 달라지는 점
스테인리스 본체 5종스테인리스 배관과 계기가 많은 라인에서 어댑터 소재를 계기 쪽에 맞춰 고를 수 있습니다.
황동 KIT0와 동일한 구성1/8"·1/4" NPT 수·암과 튜브 어댑터를 담았으므로 이미 황동 키트로 만든 교정 절차를 그대로 적용합니다.
같은 5,000 psi 정격소재를 바꿔도 허용 압력이 같아 기존 펌프와 호스 조합을 다시 평가하지 않아도 됩니다.
Quick-test 수 커넥터펌프 호스를 손으로 꽂고 빼므로 계기 교체 점검의 준비 시간이 짧아집니다.
체크밸브 없는 직결 구조압력이 계기까지 직접 전달되어 펌프 압력과 계기 지시값을 바로 대조합니다.
더 가벼운 180 g황동 키트 200 g 대비 가벼워 순회 점검 가방의 무게 부담이 줄어듭니다.

소재 비교

황동 KIT0와
나란히 비교

두 키트는 소재와 무게, 품번 끝자리만 다릅니다. 황동은 품번이 B0로, 스테인리스는 S0로 끝나므로 보충 주문 때 끝자리를 확인하세요.

항목QTHA-KIT0-SSQTHA-KIT0
소재스테인리스황동
키트 무게180 g200 g
1/8" 수·암 NPT 품번QTHA-1MS0 · QTHA-1FS0QTHA-1MB0 · QTHA-1FB0
1/4" 수·암 NPT 품번QTHA-2MS0 · QTHA-2FS0QTHA-2MB0 · QTHA-2FB0
1/4" 튜브 품번QTHA-2TS0QTHA-2TB0
구성·정격·씰5종 · 5,000 psi · Buna-N같음

두 키트를 같은 호스에 연결

스테인리스와 황동 어댑터는 같은 Quick-test 계열이어서 동일한 호스와 펌프에 연결됩니다. 계기 소재에 맞춰 어댑터만 바꾸고 나머지 교정 장치는 그대로 유지합니다.

사양

5종 어댑터 비교와
키트 공통 사양

항목1/8" 수 NPT1/8" 암 NPT1/4" 수 NPT1/4" 암 NPT1/4" 튜브
품번QTHA-1MS0QTHA-1FS0QTHA-2MS0QTHA-2FS0QTHA-2TS0
계기 쪽 연결부1/8" 수 NPT1/8" 암 NPT1/4" 수 NPT1/4" 암 NPT1/4" 수 튜브 피팅
렌치 크기15 mm (9/16 in)16 mm (5/8 in)15 mm (9/16 in)19 mm (3/4 in)해당 없음
무게23 g40 g29 g60 g30 g
길이 × 폭3.05 × 1.42 cm3.51 × 1.57 cm3.28 × 1.42 cm3.99 × 1.91 cm3.73 × 1.42 cm

키트 공통 사양

항목사양
구성스테인리스 어댑터 5종 (1/8" 수·암 NPT, 1/4" 수·암 NPT, 1/4" 튜브)
반대쪽 커넥터수 Quick-test (전 어댑터)
나사 규격NPT (ASME B1.20.1), 1/4" 튜브 피팅
키트 정격5,000 psi / 350 bar / 35 MPa
소재 / 씰스테인리스 / Buna-N
체크밸브없음 (5종 모두)
사용 온도-18 ~ 105 °C (상한 225 °F)
최대 진공0 inHg (0 kPa)
호스 포함 여부호스 없음 (어댑터 5종만 구성)
키트 무게180 g
포장봉투 17.8 × 12.7 × 2.5 cm
원산지미국

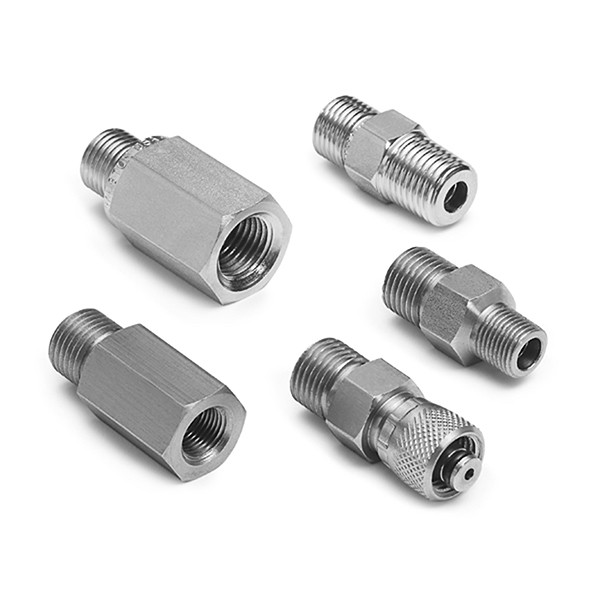

RALSTON INSTRUMENTS QTHA-KIT0-SS - 스테인리스 퀵 테스트 피팅 구성품
스테인리스 퀵 테스트 피팅 구성품

활용 분야

스테인리스 계기 라인의
교정 현장

  • 트랜스미터 교정 — NPT 포트에 어댑터를 달고 Quick-test 호스로 펌프와 연결해 출력 신호를 확인합니다.
  • 압력 게이지 점검 — 1/8"·1/4" NPT 게이지를 같은 구성으로 교체하며 지시 오차를 대조합니다.
  • 스테인리스 계기 라인 — 라인 소재와 어댑터 소재를 맞추는 규격 요건에 대응합니다.
  • 펌프 연결 — Quick-test 호스로 Ralston 펌프와 이어 현장 휴대 교정을 구성합니다.

선택 가이드

소재와 나사 규격으로
고르는 방법

이럴 때 (소재·나사 규격)권장 키트선택 이유
스테인리스 소재로 맞출 때QTHA-KIT0-SS황동 KIT0와 같은 구성에 소재만 스테인리스입니다.
황동 어댑터로 충분할 때QTHA-KIT0같은 정격이며 무게가 200 g입니다.
평행나사 BSPP 계기일 때QTHA-KIT1G 1/8·G 1/4 BSPP 어댑터 4종입니다.
테이퍼 BSPT 계기일 때QTHA-KIT21/8"·1/4" BSPT 어댑터 4종입니다.

구성·옵션

구성품과
별도 선택 품목

  • 키트 구성: QTHA-1MS0, QTHA-1FS0, QTHA-2MS0, QTHA-2FS0, QTHA-2TS0 각 1개
  • 호스: 키트에 들어 있지 않으며 Quick-test 호스를 따로 선택합니다.
