Ralston QTHA-KIT0 Quick-test 피팅 키트 (황동)

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT0은 1/8"·1/4" NPT 수나사와 암나사, 1/4" 튜브 피팅을 Quick-test 수 커넥터로 바꾸는 황동 어댑터 5종 피팅 키트입니다. 트랜스미터와 게이지 교정 라인에 필요한 연결부를 한 봉투에 모았습니다.

어댑터마다 반대쪽 끝이 Quick-test 수 커넥터이므로, 계기 쪽 나사만 한 번 조여 두면 펌프 호스는 손으로 꽂고 뺄 수 있습니다. 키트 전체 무게는 200 g이고 모든 어댑터를 -18 °C에서 105 °C까지 사용하므로 현장 점검용 공구 가방에 넣어 다니기 좋습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

5종

황동 Quick-test 어댑터

5,000 psi

키트 정격(350 bar · 35 MPa)

NPT 1/8" · 1/4"

수·암 나사 규격

200 g

봉투 포함 키트 무게

특징

나사 규격이 섞인 현장을
한 세트로 정리

핵심 특징현장에서 달라지는 점
NPT 1/8"·1/4" 수·암 4종트랜스미터, 게이지, 스위치에서 흔한 NPT 포트 네 가지를 모두 갖추므로 계기가 바뀔 때마다 맞는 어댑터를 따로 찾는 시간이 줄어듭니다.
1/4" 튜브 피팅 어댑터튜브 연결 계기도 같은 Quick-test 라인에 올려 교정 구성을 통일합니다.
전 어댑터 Quick-test 수 커넥터계기 쪽 어댑터를 한 번 고정하면 호스 탈착이 손으로 끝나므로 교정 대상을 바꿀 때 공구를 꺼낼 일이 없습니다.
체크밸브 없는 직결 구조어댑터 안에 밸브가 없어 펌프가 가한 압력이 계기까지 그대로 전달되고, 기준 압력과 계기 지시값을 직접 비교합니다.
황동 본체와 Buna-N 씰다섯 어댑터의 소재와 씰이 같아 부품마다 호환성을 따로 따질 필요가 없습니다.

연결 구성

계기 포트에서 펌프까지
연결 경로

연결 경로는 계기 포트, 어댑터, 호스, 펌프 순으로 이어집니다. 계기 포트에는 어댑터의 NPT 또는 튜브 쪽이 맞물리고, 반대편 Quick-test 수 커넥터에는 양끝이 암 Quick-test인 호스가 연결됩니다. Ralston 펌프 DPPV·DCAP·QTHP는 Quick-test 포트를 갖추고 있어 호스 반대편이 그대로 연결됩니다.

  • 1/8" 수 NPT 계기 포트: QTHA-1MB0 (렌치 15 mm)
  • 1/8" 암 NPT 계기 포트: QTHA-1FB0 (렌치 16 mm)
  • 1/4" 수 NPT 계기 포트: QTHA-2MB0 (렌치 15 mm)
  • 1/4" 암 NPT 계기 포트: QTHA-2FB0 (렌치 19 mm)
  • 1/4" 튜브 피팅 계기: QTHA-2TB0 (렌치 크기 해당 없음)

렌치 없이 손으로 하는 호스 탈착

트랜스미터나 게이지에 어댑터를 한 번 달아 두면 Quick-test 쪽은 손으로 탈착하므로 렌치나 나사 실란트 없이 호스를 옮겨 가며 점검합니다. 나사부를 조일 때만 위 목록의 렌치를 사용합니다.

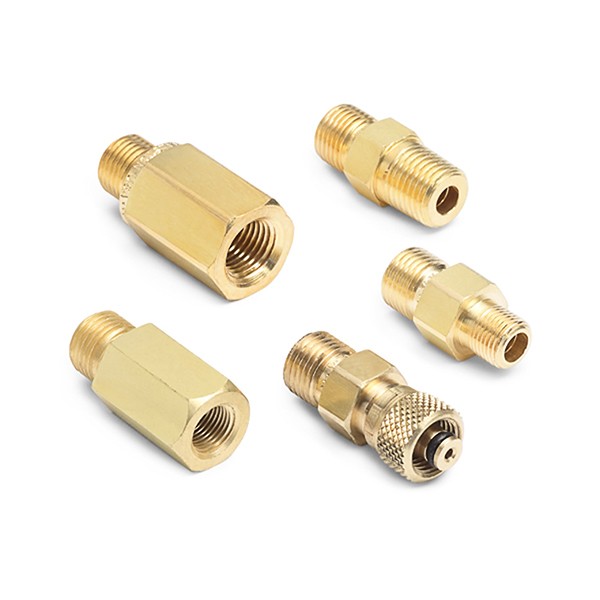

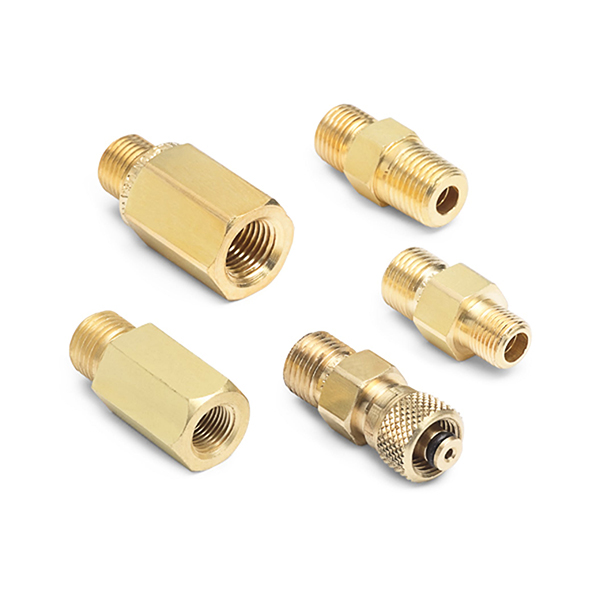

RALSTON INSTRUMENTS QTHA-KIT0 - 황동 퀵 테스트 피팅 구성품
황동 퀵 테스트 피팅 구성품

정격·온도

정격과 사용 온도
범위 확인

키트 정격은 5,000 psi이므로 시스템 압력이 이 값 이하일 때만 연결합니다. 호스는 6,900 psi 정격이어도 어댑터가 5,000 psi라 낮은 쪽이 기준이 됩니다. 사용 온도는 어댑터 기준 -18 °C에서 105 °C까지이므로, 호스를 포함한 라인 전체의 온도 조건은 호스의 -40~60 °C 범위와 함께 검토하세요.

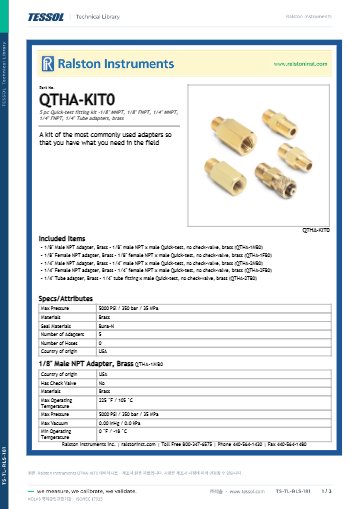

사양

5종 어댑터 비교와
키트 공통 사양

항목1/8" 수 NPT1/8" 암 NPT1/4" 수 NPT1/4" 암 NPT1/4" 튜브
품번QTHA-1MB0QTHA-1FB0QTHA-2MB0QTHA-2FB0QTHA-2TB0
계기 쪽 연결부1/8" 수 NPT1/8" 암 NPT1/4" 수 NPT1/4" 암 NPT1/4" 수 튜브 피팅
렌치 크기15 mm (9/16 in)16 mm (5/8 in)15 mm (9/16 in)19 mm (3/4 in)해당 없음
무게25 g45 g31 g66 g33 g
길이 × 폭3.05 × 1.42 cm3.51 × 1.57 cm3.28 × 1.42 cm3.99 × 1.91 cm3.73 × 1.42 cm

키트 공통 사양

항목사양
구성황동 어댑터 5종 (1/8" 수·암 NPT, 1/4" 수·암 NPT, 1/4" 튜브)
반대쪽 커넥터수 Quick-test (전 어댑터)
나사 규격NPT (ASME B1.20.1), 1/4" 튜브 피팅
키트 정격5,000 psi / 350 bar / 35 MPa
소재 / 씰황동 / Buna-N
체크밸브없음
사용 온도-18 ~ 105 °C (상한 225 °F)
최대 진공0 inHg (0 kPa)
1/4" 수 NPT 어댑터 파열 압력20,000 psi / 1,380 bar / 140 MPa
호스 포함 여부호스 없음 (어댑터 5종만 구성)
키트 무게200 g
포장봉투 17.8 × 12.7 × 2.5 cm
원산지미국

활용 분야

계장 점검과
교정 현장

  • 압력 트랜스미터 교정 — 트랜스미터 포트에 어댑터를 달고 Quick-test 쪽에 펌프 호스를 이어 기준 압력과 출력 신호를 대조합니다.
  • 압력 게이지 점검 — 1/8"·1/4" NPT 게이지를 같은 호스에 바꿔 끼우며 지시값을 확인합니다.
  • 튜브 연결 계기 — 1/4" 튜브 피팅 계기를 Quick-test 라인에 편입합니다.
  • 현장 계장 순회 점검 — 자주 만나는 NPT 규격 다섯 가지를 봉투 하나에 담아 이동합니다.

선택 가이드

계기 나사로 고르는
피팅 키트

이럴 때 (계기 나사·소재)권장 키트선택 이유
NPT 계기이고 황동 어댑터로 충분할 때QTHA-KIT01/8"·1/4" 수·암 NPT와 튜브 어댑터를 모두 담았습니다.
같은 구성을 스테인리스로 맞출 때QTHA-KIT0-SS구성과 정격이 같고 소재만 스테인리스이며 무게는 180 g입니다.
평행나사 BSPP 계기일 때QTHA-KIT1G 1/8·G 1/4 BSPP(ISO 228-1) 어댑터 4종입니다.
테이퍼 BSPT 계기일 때QTHA-KIT21/8"·1/4" BSPT(ISO 7-1) 어댑터 4종입니다.

구성·옵션

구성품과
별도 선택 품목

  • 키트 구성: 1/8" 수 NPT(QTHA-1MB0), 1/8" 암 NPT(QTHA-1FB0), 1/4" 수 NPT(QTHA-2MB0), 1/4" 암 NPT(QTHA-2FB0), 1/4" 튜브(QTHA-2TB0) 각 1개
  • 호스: 키트에 들어 있지 않으며 QTQT-HOS-2ft, QTQT-HOS-3ft 중에서 따로 고르거나 호스가 함께 든 QTHA-KIT6-3ft를 선택합니다.
  • 10,000 psi 작업: 별도 계열인 Quick-test XT 키트가 맞습니다.

관련 제품

나사 규격이 다른 계기용
피팅 키트
