Ralston XTHA-KIT5 10,000 psi 유압 펌프 키트

MODEL: XTHA-KIT5
브랜드: RALSTON INSTRUMENTS

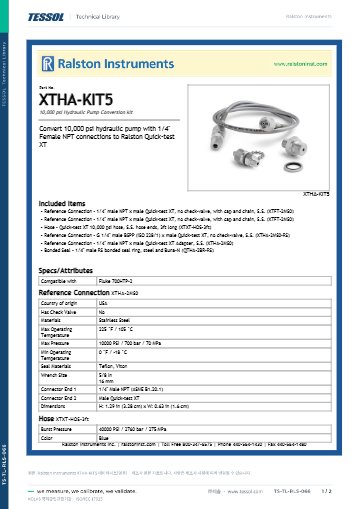

제품 자료: 데이터시트(영문)

Ralston 종합 카탈로그

Ralston 커넥터 카탈로그

LC20 매뉴얼(한글)

제품문의 구매하기

Fluke 700HTP-2 펌프를
XT 호스에 잇는 펌프 변환 키트

Ralston XTHA-KIT5 10,000 psi 유압 펌프용 Quick-test XT 변환 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston Instruments XTHA-KIT5는 Fluke 700HTP-2처럼 1/4" NPT 암 포트가 있는 10,000 psi 유압 펌프를 Quick-test XT로 변환하는 유압 펌프용 XT 변환 키트(Pump Conversion Kit)입니다. 3 ft XT 호스가 함께 들어 있습니다.

XT 어댑터 4개와 본디드 씰 1개, 3 ft XT 호스가 한 세트로 구성되어 펌프 포트를 XT로 바꾸는 부품을 따로 준비할 필요가 없습니다. 펌프는 포함되지 않으며, 이 키트는 (주)테솔이 국내에 공식 공급합니다.

10,000 psi

어댑터 · 호스 정격 (700 bar)

3 ft

XT 호스 길이 (92 cm)

40,000 psi

호스 파열 압력

−40 ~ 60 °C

호스 사용 온도

특징

700HTP-2를
XT로 변환하는 세트

핵심 특징	현장에서 달라지는 점
700HTP-2 호환	Fluke 700HTP-2의 1/4" 포트에 맞춰 펌프 개조 없이 XT 호스를 연결합니다.
XT 정격	10,000 psi / 700 bar / 70 MPa 정격이라 고압 시험 라인에 그대로 사용합니다.
스테인리스 연결	어댑터와 호스 끝이 스테인리스라 유압 매체에서 부식과 마모가 적습니다.
본디드 씰	1/4" 본디드 씰 한 개가 포함되어 포트 밀봉 부품을 따로 준비하지 않습니다.
호스 굽힘 여유	최소 굽힘 반경이 26 mm라 좁은 작업대에서도 호스를 꺾지 않고 배치합니다.
호스 파열 압력	파열 압력이 40,000 psi(2,760 bar, 275 MPa)로 정격 대비 여유가 큽니다.
넓은 매체	공기, 불활성 가스, 천연가스, 석유계 오일, 물에 사용합니다.
캡과 체인	어댑터에 캡과 체인이 달려 있어 포트를 열어 둘 때 이물 유입과 캡 분실을 줄입니다.

변환 절차

펌프 포트를
XT로 바꾸는 방법

1/4" 포트에 어댑터를 올리는 순서

펌프 출구가 1/4" NPT 암 포트이면 1/4" 수 NPT 어댑터를 본디드 씰과 함께 조여 XT 수 커넥터로 변환합니다. 이어서 3 ft XT 호스를 연결하면 시험 대상까지 XT 부품만으로 10,000 psi 계통을 구성합니다.

정격 구분

5,000 psi 키트와
섞지 않는 이유

Quick-test XT와 Quick-test는 다른 계열이므로 10,000 psi 계통은 XT 부품끼리 연결합니다. 포트가 G 1/4 BSPP이면 XTHA-KIT2-1m, Druck PV212이면 XTHA-KIT10, 1/4" NPT 포트의 Druck PV411이면 XTHA-KIT11을 선택합니다.

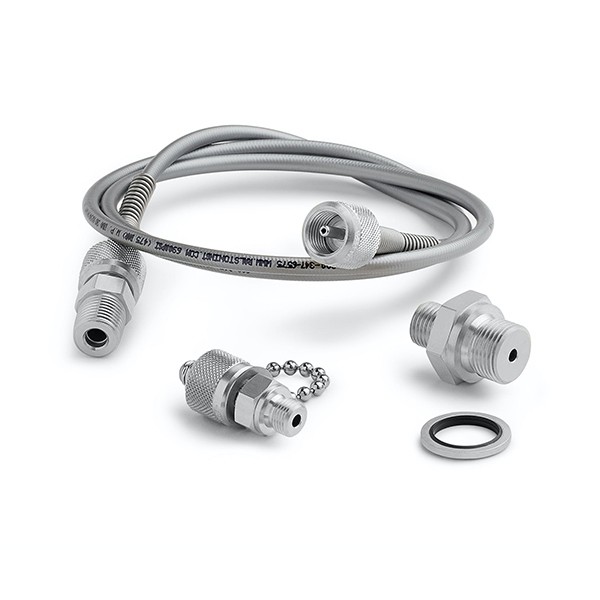

호스와 체인 캡, 스테인리스 어댑터 구성품

사양

어댑터별 사양과
호스 사양

항목	XTFT-2MS0	XTHA-2MS0	XTHA-2MS0-RS
수 쪽 연결	1/4" 수 NPT (ASME B1.20.1)	1/4" 수 NPT (ASME B1.20.1)	G 1/4 수 BSPP (ISO 228)
XT 쪽 연결	수 Quick-test XT	수 Quick-test XT	수 Quick-test XT
크기 (L × W)	47 × 20 mm	33 × 17 mm	33 × 20 mm
육각 렌치	16 mm	16 mm	20 mm
씰 재질	Teflon · Viton	Teflon · Viton	Teflon · Viton
사용 온도	−18 ~ 105 °C	−18 ~ 105 °C	−18 ~ 105 °C

시리즈 공통 사양

항목	사양
호스 길이	3 ft (92 cm)
호스 내경 · 외경	3 mm · 7 mm
호스 최소 굽힘 반경	26 mm
호스 파열 압력	40,000 psi / 2,760 bar / 275 MPa
호스 사용 온도	−40 ~ 60 °C
호스 사용 유체	공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 소재	강화 폴리아미드 · 스테인리스 단자
호스 색상	파란색
본디드 씰 소재	플레이티드 스틸 · Buna-N
정격	어댑터 · 호스 10,000 psi / 700 bar / 70 MPa
키트 무게	630 g
포장 크기	20.3 × 22.9 × 2.5 cm

활용 분야

700HTP-2 변환과
고압 시험 라인

700HTP-2 점검 — Fluke 700HTP-2 펌프 출구를 XT 호스로 연결합니다.
고압 시험 라인 — 10,000 psi 유압 라인의 압력을 펌프에서 확인합니다.
공정 연결 — 1/4" NPT 공정 연결 어댑터로 라인에 연결합니다.
XT 계통 점검 — XT 부품끼리 연결해 10,000 psi 계통을 점검합니다.

선택 가이드

펌프 포트별
XT 변환 키트 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
1/4" FNPT 포트, Fluke 700HTP-2를 사용할 때	XTHA-KIT5	1/4" NPT 어댑터와 BSPP 어댑터, 3 ft 호스를 갖춥니다.
G 1/4 BSPP 포트 펌프를 사용할 때	XTHA-KIT2-1m	G 1/4 BSPP 포트용 변환 키트를 선택합니다.
Druck PV212를 사용할 때	XTHA-KIT10	G 3/8 · G 1/4 BSPP 어댑터를 갖춥니다.
NPT 포트, Druck PV411을 사용할 때	XTHA-KIT11	1/4" NPT 어댑터와 호스로 구성됩니다.

구성·옵션

XTHA-KIT5
구성품과 준비물

구분	내용
XT 어댑터	1/4" 수 NPT × 수 Quick-test XT 2개 (캡 · 체인), G 1/4 수 BSPP × 수 Quick-test XT, 1/4" 수 NPT × 수 Quick-test XT (공정 연결용)
밀봉	1/4" 본디드 씰 1개
XT 호스	3 ft, 스테인리스 양끝
별도 준비물	유압 펌프는 포함되지 않습니다.

XTHA-KIT5와 함께 보는
XT 변환 키트

Fluke 700HTP-2에 맞습니까?
네, 700HTP-2용 변환 키트입니다. 700HTP-2는 10,000 psi(690 bar)까지 가압하는 유압 펌프입니다.
700HTP-2 펌프도 함께 옵니까?
아니요, XT 어댑터 4개와 본디드 씰, 3 ft XT 호스만 들어 있습니다. 펌프는 따로 준비하세요.
XTHA-KIT5를 5,000 psi Quick-test 키트와 섞어 사용할 수 있습니까?
아니요, Quick-test XT와 Quick-test는 다른 계열입니다. 10,000 psi 계통은 XT 부품끼리 연결하세요.
XTHA-KIT5의 사용 온도는 어떻게 됩니까?
어댑터는 −18 °C에서 105 °C이고 호스는 −40 °C에서 60 °C입니다.
PV411용 키트도 같습니까?
아니요, Druck PV411용은 XTHA-KIT11입니다.
