Ralston XTHA-KIT2-1m 10,000psi 유압 펌프 BSPP 커넥터 키트

Ralston XTHA-KIT2-1m 10,000psi 유압 펌프 BSPP 커넥터 키트

MODEL
XTHA-KIT2-1m
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

G 1/4 BSPP 유압 펌프를
1 m XT 호스로 잇는 키트

Ralston XTHA-KIT2-1m 10,000 psi 유압 펌프용 BSPP → Quick-test XT 변환 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston XTHA-KIT2-1m은 G 1/4 BSPP 포트를 가진 10,000 psi 유압 펌프를 Quick-test XT 연결로 바꾸는 변환 키트(BSPP → Quick-test XT 어댑터·호스 세트)입니다. 스테인리스 어댑터 3개와 본디드 씰 2개, 1 m XT 호스로 구성됩니다.

어댑터와 호스는 모두 10,000 psi(700 bar)이고 호스 파열 압력은 40,000 psi입니다. 펌프는 포함되지 않으며, 이 변환 키트는 (주)테솔이 국내에 공식 공급합니다.

10,000 psi

어댑터와 호스 정격, 700 bar

1 m

XT 호스 길이

40,000 psi

호스 파열 압력

-40 ~ 60 °C

호스 사용 온도

특징

BSPP 포트를
XT 연결로 변환

핵심 특징현장에서 달라지는 점
10,000 psi XT 정격어댑터와 호스가 모두 700 bar 정격이라 10,000 psi 펌프의 전체 범위를 그대로 사용합니다.
G 1/4 BSPP 어댑터펌프 쪽 G 1/4 수나사가 ISO 228-1 규격이라 BSPP 포트에 씰 링과 함께 체결합니다.
캡과 체인어댑터에 캡과 체인이 달려 있어 미사용 포트의 이물 유입과 캡 분실을 막습니다.
본디드 씰 2개1/4" 본디드 씰 링이 BSPP 접속부의 누설을 줄입니다.
1 m XT 호스강화 폴리아미드 호스에 스테인리스 끝이라 고압에서도 형상이 유지됩니다.
NPT 공정 연결 어댑터1/4" NPT 수 × XT 수 어댑터가 함께 들어 있어 NPT 포트 계기도 XT로 연결할 수 있습니다.

XT와 QT

XT와 일반 QT의
커넥터 차이

XT 부품끼리만 연결합니다

Quick-test XT는 10,000 psi 계열이며 5,000 psi Quick-test 어댑터 · 호스와는 커넥터가 다릅니다. 두 계열을 한 라인에 섞지 말고 XT 호스는 XT 어댑터에 연결하세요.

펌프 선택

펌프는 별도이므로
포트 규격부터 확인

펌프 포트 규격이 키트를 가릅니다

특정 펌프 모델은 지정되어 있지 않으며, G 1/4 BSPP 포트가 있는 10,000 psi 유압 펌프라면 사용할 수 있습니다. 포트가 다르면 Druck PV212는 XTHA-KIT10, 1/4 FNPT 포트는 XTHA-KIT5, NPT 포트는 XTHA-KIT11을 선택하세요.

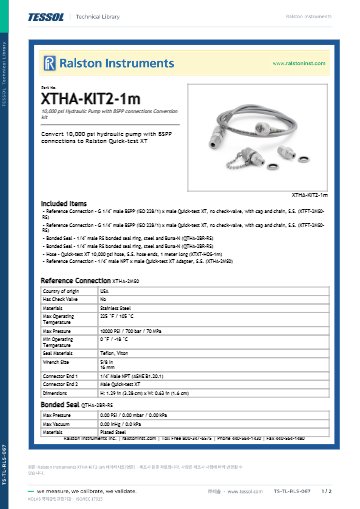

사양

10,000 psi XT
구성과 치수

항목사양
구성G 1/4 BSPP 수 × XT 수 어댑터 2개(캡 · 체인) · 1/4" 본디드 씰 링 2개 · XT 호스 1 m · 1/4" NPT 수 × XT 수 어댑터 1개
어댑터 소재스테인리스
본디드 씰스틸 / Buna-N
씰Teflon · Viton
어댑터 · 호스 정격10,000 psi / 700 bar / 70 MPa
호스 길이1 m, 스테인리스 양끝
호스 구조강화 폴리아미드
호스 내경 · 외경3.0 mm · 7.0 mm
호스 파열 압력40,000 psi / 2,760 bar / 275 MPa
호스 사용 온도-40 °C ~ 60 °C
호스 최소 굽힘 반경26 mm (1 in)
호스 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
펌프 쪽 연결G 1/4 수 BSPP (ISO 228-1)
공정 연결1/4" NPT 수
G 1/4 어댑터 치수길이 47 mm · 너비 20 mm
1/4" NPT 어댑터 치수길이 33 mm · 너비 17 mm
G 1/4 어댑터 렌치3/4 in / 20 mm
1/4" NPT 어댑터 렌치5/8 in / 16 mm
어댑터 사용 온도-18 °C ~ 105 °C
무게90 g
포장 크기20.3 × 22.9 × 2.5 cm
제조국미국

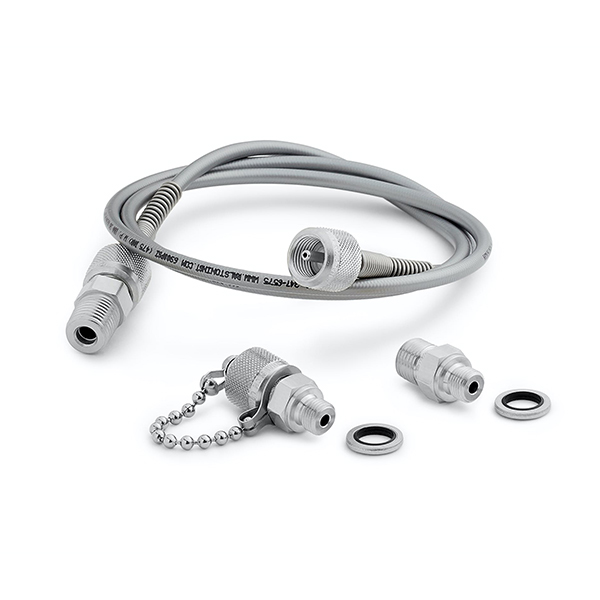

RALSTON INSTRUMENTS XTHA-KIT2-1m - 호스와 체인 캡, 스테인리스 어댑터 구성품
호스와 체인 캡, 스테인리스 어댑터 구성품

활용 분야

10,000 psi 유압
시험 현장

  • XT 계열 펌프 — G 1/4 BSPP 포트의 10,000 psi 유압 펌프를 XT 연결로 바꿉니다.
  • 고압 시험 라인 — 10,000 psi 시험 라인에 게이지를 붙입니다.
  • 교정 장치 연결 — XT 포트 장치와 펌프를 1 m 호스로 연결합니다.
  • BSPP 포트 장비 — 같은 G 1/4 포트를 가진 장비에도 맞춰 사용합니다.

선택 가이드

펌프 포트별로 고르는
XT 변환 키트

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
G 1/4 BSPP 포트 펌프에 XT를 붙일 때XTHA-KIT2-1mBSPP 어댑터와 1 m XT 호스가 들어 있는 구성입니다.
Druck PV212를 사용할 때XTHA-KIT10Druck PV212에는 PV212 전용 구성을 선택합니다.
1/4 FNPT 포트의 Fluke 700HTP-2를 사용할 때XTHA-KIT5FNPT 포트에는 FNPT 포트용 키트를 선택합니다.
NPT 포트의 Druck PV411을 사용할 때XTHA-KIT11NPT 포트에는 NPT 포트용 키트를 선택합니다.

구성·옵션

XTHA-KIT2-1m
구성품과 준비 항목

구분내용비고
구성품XT 어댑터 3개, 본디드 씰 2개, 1 m XT 호스 1개스테인리스
품번XTHA-KIT2-1m
별매10,000 psi 유압 펌프, 기준 게이지펌프는 미포함

관련 제품

XTHA-KIT2-1m과 함께 보는
XT 키트
